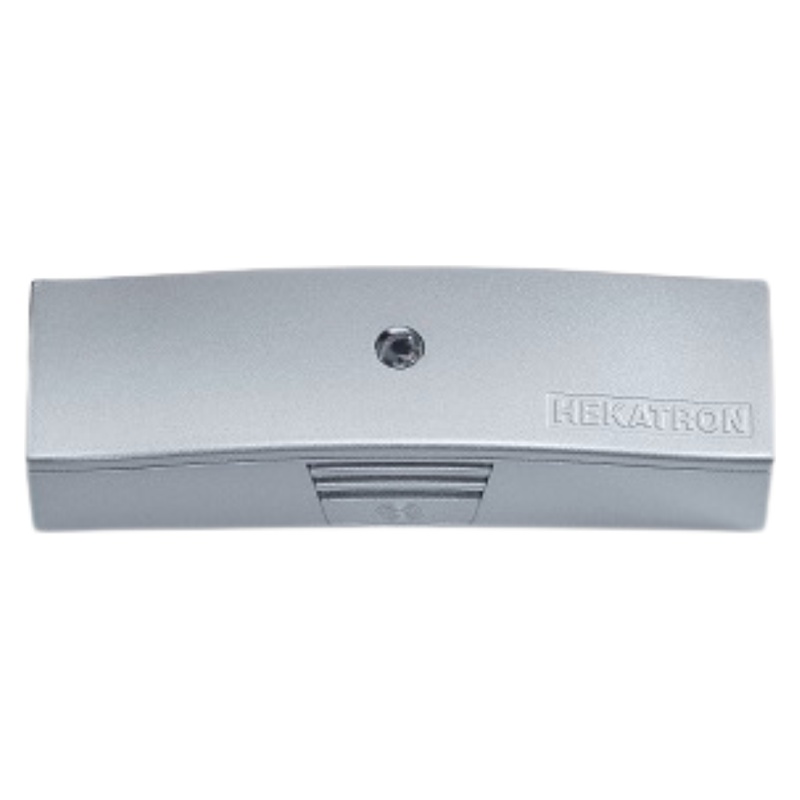

Hekatron Gehäuseoberteil RNO 02 si

Hekatron ORS 142 W AT — Austausch-Rauchschalter für Wandmontage Kurz & Knapp AT-Austauschtechnologie — Sockel bleibt montiert, nur Melderkopf tauschen Speziell für den Austausch in bestehenden Anlagen mit DIBt-Zulassung Optische Raucherkennung nach Streulichtprinzip gemäß EN 54-7 Wand-/Sturzmontage mit optionalem Gehäuseoberteil RNO 02 Kompatibel mit allen gängigen Feststellanlagen-Zentralen AT-Kennzeichnung für eindeutige Zuordnung beim Tausch Made in Germany Produktbeschreibung Der Hekatron ORS 142 W AT ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Wandmontage. Er ersetzt ältere ORS 142 W Melder, die nach der 8-jährigen Nutzungsdauer (DIN 14677) getauscht werden müssen. Das AT-Prinzip (Austausch-Technologie) ermöglicht einen schnellen Meldertausch ohne Sockeldemontage: Der vorhandene Sockel 143 W bleibt montiert, nur der Melderkopf wird gewechselt. Das spart Zeit und Kosten bei jedem weiteren Tauschzyklus — besonders bei großen Objekten mit vielen Meldern. Technisch arbeitet der ORS 142 W AT identisch zum Standard-Modell: Streulichtprinzip, Verschmutzungskompensation, Alarmschwellennachführung, RS-Bus-Kommunikation und potentialfreier Öffner. Einbindung in die Feststellanlage Der ORS 142 W AT wird als 1:1-Ersatz in bestehende Feststellanlagen eingesetzt: ORS 142 W AT am Sturz → Signal an Zentrale (FSZ/RSZ/RMZ) → Haftmagnet löst → Tür schließt Beim Austausch ist die aktuell gültige DIBt-Bauartgenehmigung zugrunde zu legen. Ist der ORS 142 W AT in der Zulassung des verbauten Systems aufgeführt, entfällt eine Neuabnahme. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 25 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W Schutzart (mit RNO 02)IP 40 Betriebstemperatur-20 bis +75 °C Abmessungen (ohne Oberteil)31,5 × 123 × 33 mm Gewicht120 g FarbeWeiß (RAL 9010) SockeltypSockel 143 W (bleibt bei AT-Tausch montiert) KommunikationRS-Bus AT-KennzeichnungJa — für eindeutige Zuordnung beim Austausch Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 W AT ist als Austauschmelder in bestehenden Anlagen mit folgenden Zentralen zugelassen: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ GEZE — FA GC 150 System Sowie alle weiteren Hersteller, in deren DIBt-Bauartgenehmigung der ORS 142 W gelistet ist. Passende Hekatron ProdukteHekatron FSZ Kompakt Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED wechselt Grün/GelbVerschmutzung oder 8-Jahres-TauschHerstelldatum prüfen. Melderkopf tauschen (AT-Prinzip: nur Kopf, Sockel bleibt) LED Gelb dauerhaftSockelkontakt oder KabelbruchMelderkopf abnehmen, Kontakte im Sockel 143 W prüfen, Kabel durchmessen Melder lässt sich nicht auf Sockel drehenFalscher Sockeltyp oder VerunreinigungSockel 143 W verwenden (nicht 143 A). Bajonettverschluss reinigen Tür schließt nicht trotz AlarmSignalweg unterbrochenZentrale → Relais → Magnet prüfen FehlalarmDampf, StaubMontageort bewerten. Ggf. TDS 247 (nicht in Fluchtwegen) Neuabnahme nach Tausch nötig?ORS 142 W AT nicht in alter ZulassungAktuelle DIBt-Zulassung prüfen. Wenn gelistet: keine Neuabnahme. Sonst: Neuabnahme nach aktueller Zulassung Montage & AT-Tausch Beim Austausch eines bestehenden ORS 142 W durch den ORS 142 W AT wird nicht gedreht wie beim Deckenmelder — der Wandmelder wird geschraubt und geklemmt: Austauschablauf Schritt 1: Anlage spannungsfrei schalten Schritt 2: Gehäuseoberteil (RNO 02) abnehmen — mit kleinem Schraubendreher die Noppen auf beiden Seiten nacheinander ausrasten, Oberteil abziehen Schritt 3: Anschlussklemme am alten ORS 142 W vorsichtig mit Schraubendreher anheben und abziehen Schritt 4: Befestigungsschrauben entfernen und den ORS 142 W durch leichtes Abkanten von der Kabelleiste lösen Schritt 5: Neuen ORS 142 W AT einsetzen und mit der Anschlussklemme verbinden Schritt 6: Gehäuseoberteil wieder aufsetzen — HEKATRON-Schriftzug muss normal lesbar sein Schritt 7: Anlage in Betrieb nehmen und Funktionstest mit Prüfaerosol 918/5 durchführen Wichtig: Der Sockel und die Verkabelung bleiben bestehen — keine Neuverkabelung erforderlich. Mindestabstand zu darüber liegenden Bauteilen: 1 cm. Zulassungslogik: Wann der ORS 142 W AT eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 W AT ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 W einsetzen Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Nicht jede alte Zulassung hat den ORS 142 W AT freigegeben — Kompatibilitätstabelle in der Montageanleitung prüfen Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen allgemeiner bauaufsichtlicher Zulassung (abZ, alter Nummernkreis Z-6.5-xxxx) und allgemeiner Bauartgenehmigung (abG, neuer Nummernkreis Z-6.500-xxxx). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG-Bauartgenehmigungen ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen. Unter 18 V DC → Netzgerät mit tauschen (z. B. FSZ Basis, RSZ kompakt). Wartung & Prüfung Identisch zum ORS 142 W gemäß DIN 14677-1: Monatlich — Funktionsprüfung mit Hekatron 918/5 Jährlich — Fachprüfung durch autorisierte Fachkraft Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Einsatzgebiete Der ORS 142 W AT eignet sich überall dort, wo ein bestehender ORS 142 W an der Wand oder am Sturz nach 8 Jahren ausgetauscht werden muss: Drehflügeltüren — Brandschutz- und Rauchschutztüren Schiebetüren und Tore — mit Wandmelder am Sturz Bestandsbauten — Austausch ohne Wandbeschädigung dank AT-Prinzip Einschränkung: Nur an Innenwänden. Die DIBt-Zulassung der verbauten Anlage muss den ORS 142 W AT als Austauschmelder aufführen. Modellvergleich: Hekatron Rauch- und Thermoschalter ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 W AT Was bedeutet „AT“ beim ORS 142 W AT?AT steht für Austausch-Technologie. Der Melder ist speziell für den Tausch in bestehenden Anlagen konzipiert. Der Sockel bleibt montiert, nur der Melderkopf wird gewechselt. Brauche ich nach dem Tausch eine Neuabnahme?Nur wenn der ORS 142 W AT nicht in der DIBt-Zulassung des verbauten Systems aufgeführt ist. Ist er gelistet, genügt ein Funktionstest und die Dokumentation im Prüfbuch. Kann ich einen ORS 142 W durch den W AT ersetzen?Ja. Der ORS 142 W AT passt auf den vorhandenen Sockel 143 W und ist technisch identisch. Die AT-Kennzeichnung dient der eindeutigen Zuordnung als Austauschmelder. Welchen Sockel brauche ich?Den Sockel 143 W (Wandmontage). Beim AT-Tausch bleibt der vorhandene Sockel montiert — kein neuer Sockel nötig. Passt das Gehäuseoberteil RNO 02 auch auf den AT?Ja. Das RNO 02 ist in Weiß (ws) und Silber (si) erhältlich und passt auf den ORS 142 W und den ORS 142 W AT gleichermaßen. Wie erkenne ich, dass der Tausch fällig ist?Die LED wechselt zwischen Grün und Gelb (Austauschanzeige nach DIN 14677). Zusätzlich: Herstelldatum auf dem Typenschild prüfen. Kann ich den AT-Melder auch in Neuanlagen einsetzen?Ja, das ist technisch möglich. Allerdings ist der Standard ORS 142 W für Neuinstallationen die übliche Wahl. Der AT-Vorteil kommt erst beim zweiten Tauschzyklus voll zum Tragen. Ist der ORS 142 W AT mit dormakaba RMZ kompatibel?Ja. Der Melder ist in der dormakaba-Zulassung als Austauschmelder gelistet. Kaufberatung: Standard oder AT-Austausch? ORS 142 W oder ORS 142 W AT — was soll ich kaufen?Für Neuinstallationen den ORS 142 W. Für den 8-Jahres-Austausch in bestehenden Anlagen den ORS 142 W AT. Mit dem AT-Melder vereinfachen Sie jeden zukünftigen Tauschzyklus. Spare ich mit dem AT-Melder wirklich Zeit?Ja. Der Sockel bleibt montiert, keine Neuverkabelung, keine Wandbeschädigung. Bei großen Objekten mit vielen Meldern summiert sich die Zeitersparnis erheblich. Was kostet der AT-Tausch im Vergleich zum Kompletttausch?Der Melderkopf selbst kostet vergleichbar. Die Ersparnis liegt in der Montagezeit: kein Sockel abschrauben, kein Kabel lösen, keine Wandreparatur. Funk-Alternative statt Kabeltausch?Wenn die Kabelinfrastruktur sanierungsbedürftig ist, kann das Funksystem ORS 155 F eine Alternative sein. Vorteil: komplett kabelfrei. Nachteil: Batterietausch alle 8 Jahre. Wer darf den Melder tauschen?Den Melderkopf darf eine eingewiesene Person wechseln. Die anschließende Abnahmeprüfung muss jedoch durch eine autorisierte Fachkraft erfolgen, wenn die Zulassung dies erfordert.

Hekatron ORS 142 W — Optischer Rauchschalter für Wandmontage Kurz & Knapp Optischer Rauchschalter speziell für Wand- und Sturzmontage Modularer Aufbau — verschiedene Gehäuseoberteile (RNO 02) in Weiß und Silber Raucherkennung nach Streulichtprinzip gemäß EN 54-7 Kompatibel mit allen Hekatron-Zentralen sowie dormakaba RMZ und GEZE RS-Bus-fähig, potentialfreier Öffner, integrierte Leitungsüberwachung Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 W ist die Wandmontage-Variante des bewährten ORS 142. Er wurde speziell für die Montage am Türsturz und an der Wand entwickelt und erkennt Schwelbrände sowie offene Brände mit Rauchentwicklung nach dem Streulichtprinzip. Durch seinen modularen Aufbau sind unterschiedliche Gehäusevarianten möglich. Das Gehäuseoberteil RNO 02 ist in Weiß (RAL 9003) und Silber (RAL 9006) erhältlich und verleiht dem Melder ein dezentes Erscheinungsbild am Türsturz. Die Auswerteelektronik arbeitet identisch zum ORS 142: Verschmutzungskompensation, Alarmschwellennachführung und Multi-Betriebszustandsanzeige. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C als Rückfallebene aus. Einbindung in die Feststellanlage Der ORS 142 W ist ein Bestandteil einer Feststellanlage und funktioniert nur im Systemverbund: ORS 142 W erkennt Rauch am Sturz → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt Die Wandmontage eignet sich besonders, wenn eine Deckenmontage nicht möglich ist oder der Melder direkt am Türsturz positioniert werden soll. Der Mindestabstand zu darüber liegenden Bauteilen beträgt 1 cm. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 25 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W Schutzart (mit Gehäuseoberteil)IP 40 Betriebstemperatur-20 bis +75 °C Abmessungen (ohne Oberteil)31,5 × 123 × 33 mm (H×B×T) Gewicht120 g FarbeWeiß (RAL 9010), mit Gehäuseoberteil RNO 02 ws/si SockeltypSockel 143 W (Wandmontage) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 W ist mit denselben Zentralen und Herstellern kompatibel wie der ORS 142 Deckenmelder: Hekatron-Zentralen — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (kabelgebunden und mit Funk-Erweiterung) GEZE — FA GC 150 System Sowie über 20 weitere Hersteller: Assa Abloy, C-Tec, Dictator, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stoebich u. a. Für den ORS 142 W und den TDS 247 wird das Abschlussmodul AM 142 benötigt (bei FSZ Basis/Pro enthalten). Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED wechselt Grün/GelbVerschmutzung oder 8-Jahres-TauschHerstelldatum prüfen. Tausch fällig: ORS 142 W AT als Ersatz — Sockel 143 W bleibt LED Gelb dauerhaftStörung: Sockelkontakt, KabelMelder aus Sockel nehmen, Kontakte reinigen, Kabel durchmessen LED Rot, Tür schließt nichtSignalweg unterbrochenZentrale → Relais → Magnet prüfen. Magnet separat testen Fehlalarm ohne RauchDampf, Staub, InsektenMontageort bewerten. Ggf. TDS 247 (nicht in Fluchtwegen) Keine Reaktion auf PrüfaerosolMesskammer defektHekatron 918/5 direkt in Einströmöffnung. Kein Ansprechen: tauschen Gehäuseoberteil klappertRNO 02 nicht korrekt eingerastetOberteil abnehmen, Rastnasen prüfen, neu aufsetzen LÜ-FehlerMagnet im Sockel fehltSockel 143 W prüfen: Magnet vorhanden? Abschlusswiderstand korrekt? Sockel & Gehäuseoberteil Der ORS 142 W wird auf dem Sockel 143 W montiert (Wandmontage). Optional wird das Gehäuseoberteil RNO 02 aufgesetzt für eine geschlossene Optik am Türsturz: ZubehörBeschreibung Sockel 143 WWandmontage-Sockel mit integriertem Magnet für LÜ RNO 02 wsGehäuseoberteil Weiß (RAL 9003) RNO 02 siGehäuseoberteil Silber (RAL 9006) Konsole K 143-SSturzmontage-Konsole Konsole K 143-KWandmontage bei Deckenhöhen über 5 m Montagehinweise Der ORS 142 W wird direkt auf eine waagrechte Fläche am Türsturz geschraubt — er nutzt keinen Bajonettsockel wie der Deckenmelder ORS 142. Der Mindestabstand zu darüber liegenden Bauteilen beträgt 1 cm. Zusätzlich wird ein Abstand von 0,5 m zu sonstigen Installationen empfohlen. Montageablauf Schritt 1: Sockel 143 W an der Wand im Sturzbereich verschrauben (Schraubmontage, Klebemontage nicht zulässig) Schritt 2: Kabel an die abziehbaren Klemmen anschließen (5-polig: +24V, 0V, RS-Bus, Relais) Schritt 3: Lichtleiter in Richtung der LED auf der Leiterplatte einsetzen Schritt 4: Rauchschalter aufsetzen und mit den Befestigungsschrauben fixieren Schritt 5: Gehäuseoberteil RNO 02 (optional) aufklipsen — Noppen müssen einrasten, HEKATRON-Schriftzug lesbar Schritt 6: Funktionstest mit Prüfaerosol Hekatron 918/5 Verkabelung: Handelsübliche Fernmeldekabel, empfohlener Leitungsdurchmesser 0,6–0,8 mm. Bei hohen elektromagnetischen Störgrößen abgeschirmte Kabel verwenden. Der Netzanschluss muss durch eine Elektrofachkraft erfolgen. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 W AT (Art. 31-5000033-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 W Standard (Art. 31-5000033-01/02-xx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen. Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Die Wartung richtet sich nach DIN 14677-1: Monatlich — Funktionsprüfung mit Prüfaerosol (Hekatron 918/5). Tür muss vollständig schließen. Vierteljährlich — nach 12 fehlerfreien Monatsprüfungen umstellbar Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Der Rauchschalter darf nicht geöffnet oder gereinigt werden. Bei Verschmutzung: Austausch. Einsatzgebiete Der ORS 142 W eignet sich für alle Feststellanlagen, bei denen eine Wandmontage am Türsturz erforderlich oder gewünscht ist: Drehflügeltüren — Melder direkt am Sturz über der Tür Schiebetüren — Wandmontage neben dem Abschluss Tore — Sturzmontage an Feuerschutztoren Einschränkung: Nur an Innenwänden. In staubigen/dampfigen Umgebungen TDS 247 verwenden (nicht in Fluchtwegen). Modellvergleich: Hekatron Rauch- und Thermoschalter ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 W Was ist der Unterschied zwischen ORS 142 und ORS 142 W?Der ORS 142 ist für Deckenmontage, der ORS 142 W für Wand- und Sturzmontage konzipiert. Der W hat einen modularen Aufbau mit optionalem Gehäuseoberteil RNO 02 und etwas andere Abmessungen (flacher, breiter). Technisch arbeiten beide identisch. Brauche ich das Gehäuseoberteil RNO 02?Das RNO 02 ist optional, verbessert aber die Optik am Türsturz und erhöht die Schutzart auf IP 40. Erhältlich in Weiß (ws) und Silber (si). Welchen Sockel benötigt der ORS 142 W?Den Sockel 143 W (Wandmontage). Dieser enthält einen Magneten zur optionalen Aktivierung der Leitungsüberwachung. Wann muss der ORS 142 W getauscht werden?Nach 8 Jahren gemäß DIN 14677. Wechselnde Grün/Gelb-LED zeigt den fälligen Austausch an. Empfehlung: Beim Tausch auf ORS 142 W AT umsteigen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol (Hekatron 918/5). Aerosol in die Einströmöffnung sprühen. Die Tür muss vollständig schließen. Welchen Mindestabstand muss ich einhalten?Mindestens 1 cm zu darüber liegenden Bauteilen. Die genaue Positionierung richtet sich nach der DIBt-Bauartgenehmigung der jeweiligen Feststellanlage. Kann ich den ORS 142 W an eine dormakaba RMZ anschließen?Ja. Der ORS 142 W ist in der dormakaba-Zulassung gelistet und kann direkt kabelgebunden oder über das Funksystem angeschlossen werden. Was ist das Abschlussmodul AM 142?Das AM 142 wird für den ORS 142 W und den TDS 247 am Stichende benötigt. Es ist bei der FSZ Basis und FSZ Pro bereits enthalten und auch separat erhältlich. Kaufberatung: Wand- oder Deckenmontage? Wann Wandmontage statt Deckenmontage?Wenn der Türsturz zu schmal für einen Deckenmelder ist, bei abgehängten Decken ohne Zugang oder wenn der Melder architektonisch unauffällig am Sturz sitzen soll (mit Gehäuseoberteil RNO 02). ORS 142 W oder ORS 142 W AT?Für Neuinstallationen: ORS 142 W. Für den Austausch in bestehenden Anlagen: ORS 142 W AT — so profitieren Sie beim nächsten 8-Jahres-Tausch vom AT-Sockeltausch ohne Demontage. Welche Gehäusefarbe passt?RNO 02 ws (Weiß, RAL 9003) für weiße Wände und Zargen. RNO 02 si (Silber, RAL 9006) für Metalltüren und moderne Gebäude. Multicolor (MC) auf Anfrage. Brauche ich eine separate Zentrale?Ja. Kompatible Zentralen: Hekatron FSZ Basis/Pro, RSZ kompakt, dormakaba RMZ, GEZE RSZ. Die RSZ kompakt ist eine Einzeltür-Lösung mit integriertem Rauchschalter — dort wird kein separater ORS 142 W benötigt. Ist die Feststellanlage barrierefrei?Ja. Feststellanlagen halten Brandschutztüren im Normalbetrieb offen und ermöglichen den barrierefreien Durchgang gemäß DIN 18040. Bei Raucherkennung schließt die Tür automatisch. Wer darf die Anlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers. Hekatron bietet Seminare R 6.1 und R 6.2 für die Abnahmeberechtigung an.
