Konsole K 143-K - Montagekonsole für Hekatron Rauchmelder
33,32 €*
inkl. MwSt
28,00 €
zzgl. MwSt
Lieferzeit: 2-5 Werktage

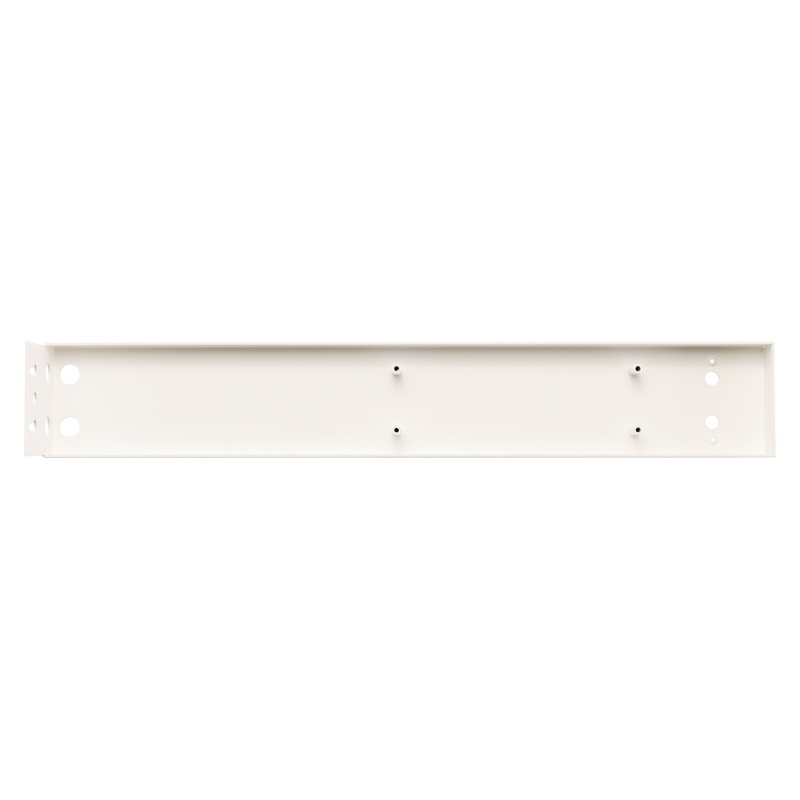

Konsole K 143-K — Kragarm-Montagekonsole für Deckenhöhen über 5 m
Kurz & Knapp
- Kragarm-Konsole für Rauchschalter-Montage bei Deckenhöhen über 5 m
- DIBt-konforme Lösung: Melder mind. 3,5 m über Oberkante der Wandöffnung
- Aus Stahl, für Sockel 143 A
- Für ORS 142, ORS 142 AT, TDS 247
Produktbeschreibung
Die Konsole K 143-K ermöglicht die Kragarm-Montage von Hekatron Rauchschaltern bei Deckenhöhen über 5 m. Gemäß DIBt müssen zuhörige Deckenrauchschalter bei solchen Höhen durch Rauchschalter ersetzt werden, die mindestens 3,5 m über der Oberkante der Wandöffnung und an der Konsole angebracht sind.
Der Sockel 143 A wird auf der K 143-K montiert, anschließend wird der Melderkopf aufgesteckt. Die Konsole besteht aus Stahl.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Einsatz | Kragarm-Montage bei Deckenhöhen über 5 m |
| Material | Stahl |
| Sockelaufnahme | Sockel 143 A |
| Kompatible Melder | ORS 142, ORS 142 AT, TDS 247 |
| DIBt-Anforderung | Melder mind. 3,5 m über Oberkante Wandöffnung |
Sockelvergleich: Welcher Sockel für welche Montagesituation?
| Sockel | Montage | Einsatz | Kompatible Melder |
|---|---|---|---|
| 143 A | Aufputz (Decke) | Standard-Deckenmontage, trockene Räume | ORS 142, ORS 142 AT, TDS 247 |
| 143 AF | Aufputz (Feuchtraum) | Feuchte Umgebungen | ORS 142, ORS 142 AT, TDS 247 |
| 143 UH | Unterputz / Hohldecke | Abgehängte Decken, flächenbündig | ORS 142, ORS 142 AT, TDS 247 |
| 143 W | Wand / Sturz | ORS 142 oder TDS 247 am Türsturz | ORS 142, ORS 142 AT, TDS 247 |
Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand).
Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten.
Passende Hekatron Produkte
Kaufberatung Sockel & Montagezubehör
Welchen Sockel brauche ich für den ORS 142?
Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W.
Braucht der ORS 142 W auch einen Sockel 143?
Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143.
Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?
Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt.
Kann ich den Sockel beim Meldertausch weiterverwenden?
Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil.
Wann Konsole statt Sockel?
Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung).
Wofür ist das Gehäuseoberteil RNO 02?
Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).
