Ausführung:
Ausführung E (1 Feder)
|
Oberfläche:
Kunststoff hellgrau
Pendeltürband HAWGOOD Typ 4000 für Türen bis 26 kg und max. 19 - 24mm Türdicke
Die Pendeltürbänder Typ 4000 sind für kleine Pendeltüren und Pendelklappen (z.B. in Ladentheken) vorgesehen. Sie unterscheiden sich in dem nicht verstellbaren Innenmaß des Schuhs. Der Type 4000 ist für Türdicken von 19 (- 24) mm, der Type 4500 für Türdicken von 25 (- 30) mm vorgesehen. Die Federkräfte beider Typen sind identisch. Diese Pendeltürbänder sind immer mit Feststellung bei ca. 90° ausgestattet. Es gibt sie mit einer (E) oder zwei Federn (D). Die Ausführung D muß bei einer Kombination von "E" und "D" generell oben angebracht werden.Typenüberblick:Die Pendeltürbänder der Baureihen 4000 und 4500 sind in unterschiedlichen Ausführungen lieferbar. Für architektonisch anspruchsvolle Lösungen kommt i.d.R. ein Pendeltürband mit Schuh aus Messing zum Einsatz.Die Ausführung mit einem Schuh aus hellgrauem, abriebfestem Kunststoff stellt eine ebenso hochwertige und haltbare, aber dennoch sehr preisgünstige Lösung dar. Sie kann zudem auch mit einer Befestigungsplatte aus Edelstahl V2A geliefert werden und ist so ideal für feuchte Umgebungen bzw. den Einsatz im Außenbereich.Türbreiten:Für eine optimale Wirkung der Pendeltürbänder darf das in der Tabelle angegebene Türgewicht nicht überschritten werden (abhängig von Türbreite und Türhöhe). Wird als oberes Band die Ausführung D verwendet, erhöhen sich die zulässigen Türgewichte auf das 1,8-fache - jedoch nur bis zum zulässigen Maximalwert von 26 kg. Beispiel: [Breite 400 mm, Höhe 1500 mm] Tür max. 20 kg; bei Verwendung der Ausführung D: 1,8 x 20 kg = 36 kg = 26 kg (da dies Maximalwert)
Ausführung:
Ausführung E (1 Feder)
|
Oberfläche:
Kunststoff hellgrau

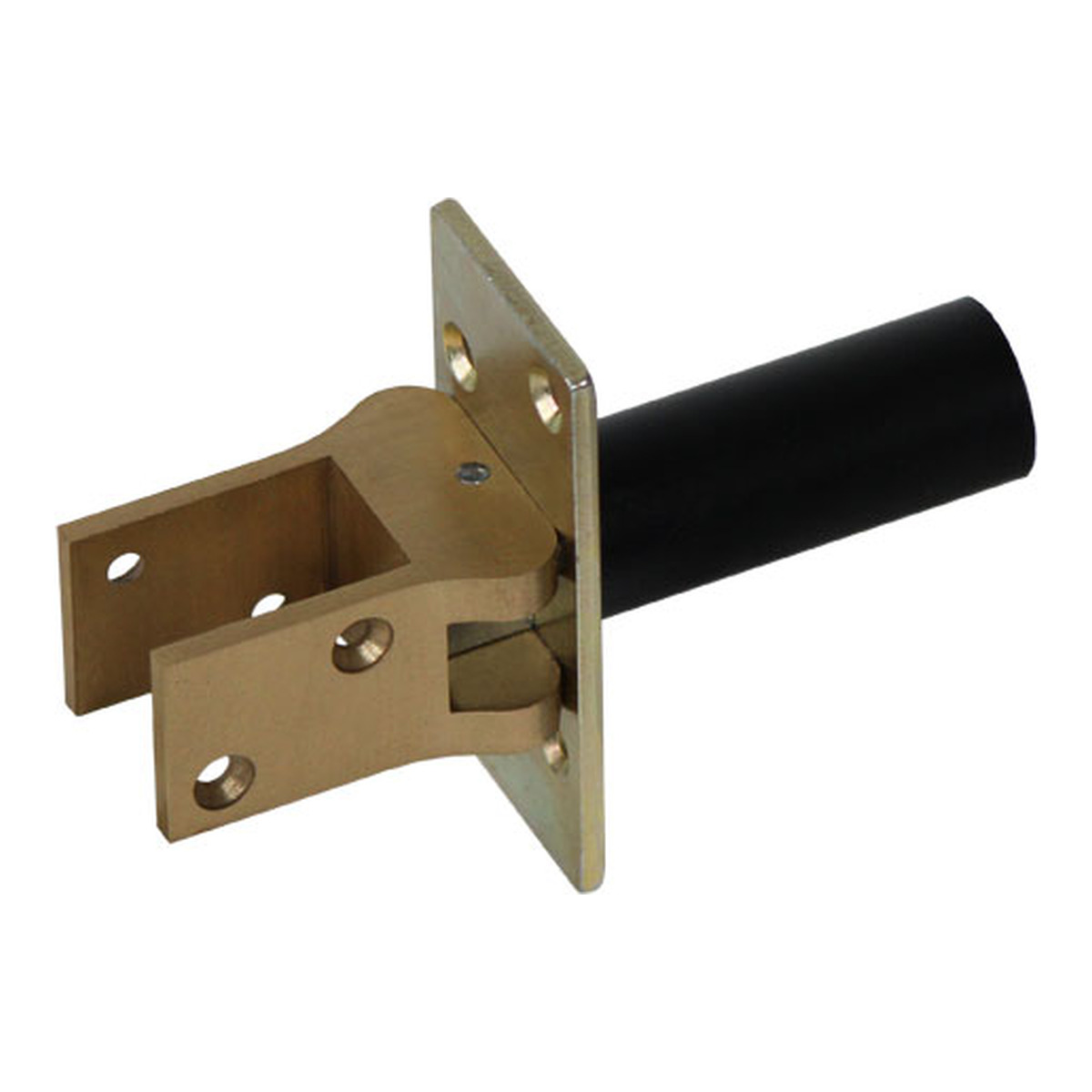

Pendeltürband HAWGOOD Typ 4500 für Türen bis 26 kg und max. 25 - 30mm Türdicke
Die Pendeltürbänder Typ 4500 sind für kleine Pendeltüren und Pendelklappen (z.B. in Ladentheken) vorgesehen. Sie unterscheiden sich in dem nicht verstellbaren Innenmaß des Schuhs. Der Type 4000 ist für Türdicken von 19 (- 24) mm, der Type 4500 für Türdicken von 25 (- 30) mm vorgesehen. Die Federkräfte beider Typen sind identisch. Diese Pendeltürbänder sind immer mit Feststellung bei ca. 90° ausgestattet. Es gibt sie mit einer (E) oder zwei Federn (D). Die Ausführung D muß bei einer Kombination von "E" und "D" generell oben angebracht werden.Typenüberblick:Die Pendeltürbänder der Baureihen 4000 und 4500 sind in unterschiedlichen Ausführungen lieferbar. Für architektonisch anspruchsvolle Lösungen kommt i.d.R. ein Pendeltürband mit Schuh aus Messing zum Einsatz.Die Ausführung mit einem Schuh aus hellgrauem, abriebfestem Kunststoff stellt eine ebenso hochwertige und haltbare, aber dennoch sehr preisgünstige Lösung dar. Sie kann zudem auch mit einer Befestigungsplatte aus Edelstahl V2A geliefert werden und ist so ideal für feuchte Umgebungen bzw. den Einsatz im Außenbereich.Türbreiten:Für eine optimale Wirkung der Pendeltürbänder darf das in der Tabelle angegebene Türgewicht nicht überschritten werden (abhängig von Türbreite und Türhöhe). Wird als oberes Band die Ausführung D verwendet, erhöhen sich die zulässigen Türgewichte auf das 1,8-fache - jedoch nur bis zum zulässigen Maximalwert von 26 kg. Beispiel: [Breite 400 mm, Höhe 1500 mm] Tür max. 20 kg; bei Verwendung der Ausführung D: 1,8 x 20 kg = 36 kg = 26 kg (da dies Maximalwert)
Ausführung:
Typ 41 Schuh aus V2a, ohne Feststellung
Pendeltürband HAWGOOD Typ 41 oder 42 für größere Türen mit 40 mm TürdickeDICTATOR Pendeltürbänder Typ HAWGOOD schließen Pendeltüren problemlos und schnell und halten sie geschlossen. Nach einem kurzen Durchschlagen bringen sie die Tür sofort wieder in die geschlossene Position. Damit eignen sie sich insbesondere für vielbegangene Türen (z.B. in öffentlichen Gebäuden und der Industrie), da die Tür sofort wieder für den nächsten Passanten problemlos zu öffnen ist, ohne daß er erst mehrere Pendelbewegungen abwarten muß. Sie werden aber auch vielfach bei Pendeltüren im Innenausbau und hier speziell im Ladenbau (z.B. an Kassenstationen, Pendeltürchen in Theken) eingesetzt. Beim Öffnen wird die Tür aufgrund der speziellen Form des "Schuhes" von der Zarge weggedreht. Dies bedeutet, daß bei ihrem Einsatz zum einen die lichte Öffnungsweite der Tür nicht durch das Pendeltürband verringert wird, zum anderen, daß bei geschlossener Tür nur ein minimaler Spalt zwischen Türzarge und Türblatt bestehen bleibt. Passend für unterschiedliche Türblattdicken und Türgewichte gibt es verschiedene Typen.Die Pendeltürbänder Typ 41 und 42 sind für größere Pendeltüren vorgesehen. Bitte beachten Sie die Auswahltabelle mit Berechnungsformel (Einsatz an schwereren oder breiteren Türen auf Anfrage). Die Typen 41 und 42 unterscheiden sich lediglich in ihrer Federkraft (erkennbar an der Kunststoffhülse des Federzapfens: Typ 42 weiß, Typ 41 schwarz). Bei einer Kombination von 41 und 42 muß Typ 42 immer oben angebracht werden. Die Pendeltürbänder 41 und 42 sind wahlweise mit oder ohne Feststellung bei 90° lieferbar. Der Schuh ist aus rostfreiem Stahl, die Befestigungsplatte verzinkt oder ebenfalls aus rostfreiem Stahl (optimal für den Lebensmittelbereich).
Ausführung Türband:
Drehpunkt (D) 23 mm / Achsabstand (A) 92 mm
|
Oberfläche:
Silberfarbig Al E6/C-O elox.
3D-Aluminium-Türband zur Befestigung mit Einschraubmuttern
stufenlos 3-dimensional verstellbarDIN rechts und DIN links verwendbarschraubbar / wartungsfrei
Ausführung Türband:
Drehpunkt (D) 23 mm / Achsabstand (A) 92 mm
|
Oberfläche:
Silberfarbig Al E6/C-O elox.
3D-Aluminium-Türband zur Befestigung mit Einschraubmuttern
stufenlos 3-dimensional verstellbarDIN rechts und DIN links verwendbarschraubbar / wartungsfrei
DICTATOR Pendeltürband HAWGOOD 40K und 41K
Die Pendeltürbänder Typ 40K und 41K sind für Türen bis zu 50 kg vorgesehen und fürTürdicken von 35 mm und 40 mm lieferbar. Die Baureihe 40K/41K zeichnet sich durcheinen besonders günstigen Preis aus. Auch intensiver Nutzung hält der abriebfesteSpezialkunststoff des Pendeltürbandes problemlos stand.Die Typen 40K und 41K unterscheiden sich in ihrer Federkraft (erkennbar an der Kunststoffhülsedes Federzapfens: Typ 40K grau, Typ 41K schwarz). Die Befestigungsplatte istwahlweise aus verzinktem Stahl oder V2A. Die Baureihen 40K und 41K haben generelleine Feststellung bei 90°.Die Kunststoffschuhe sind so geformt, daß ihre Konturen mit üblichen Holzfräsern einfachin der Tür ausgenommen werden können.
Berechnung der benötigten Pendeltürbänder:
Bestellangaben:
Bezeichnung
Bestellnummer
Pendeltürband 40K, Schuh 40 mm, hellgrau, Platte verzinkt
301400
Pendeltürband 40K, Schuh 40 mm, schwarz, Platte verzinkt
301401
Pendeltürband 41K, Schuh 40 mm, hellgrau, Platte verzinkt
301410
Pendeltürband 41K, Schuh 40 mm, schwarz, Platte verzinkt
301411
Pendeltürband 40K, Schuh 40 mm, hellgrau, Platte V2A
301400V2A
Pendeltürband 40K, Schuh 40 mm, schwarz, Platte V2A
301401V2A
Pendeltürband 41K, Schuh 40 mm, hellgrau, Platte V2A
301410V2A
Pendeltürband 41K, Schuh 40 mm, schwarz, Platte V2A
301411V2A
Pendeltürband 40K, Schuh 35 mm, hellgrau, Platte verzinkt
VAR-301400-001
Pendeltürband 40K, Schuh 35 mm, schwarz, Platte verzinkt
VAR-301401-001
Pendeltürband 41K, Schuh 35 mm, hellgrau, Platte verzinkt
VAR-301410-001
Pendeltürband 41K, Schuh 35 mm, schwarz, Platte verzinkt
VAR-301411-001
