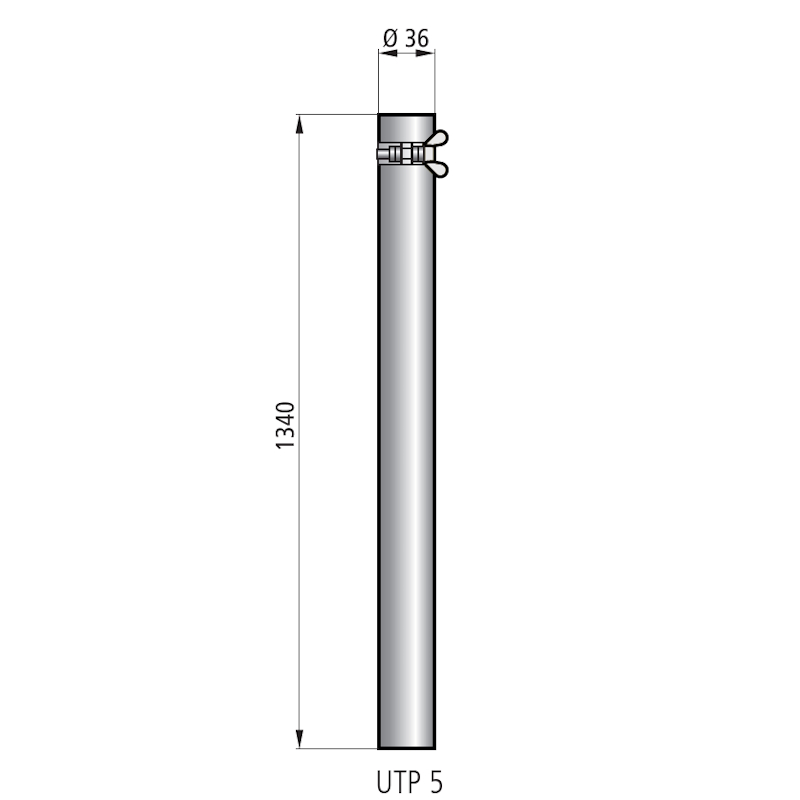

Hekatron UTP 5 Verlängerung Prüfstangen Standard

Dorma FM-AP Funeo Funkmodul Funkempfänger für das Funeo Funkrauchmeldesystem — verbindet bis zu 20 Funkteilnehmer mit der Dorma Rauchmeldezentrale Kurz & Knapp Funkempfänger für RM-F Funkrauchmelder und HT-F Funkhandtaster — Anschluss an dormakaba RMZ Bis zu 20 Funkteilnehmer pro Funkmodul Betriebsspannung 18–28 V DC, Wandmontage Mehrfarbiger LED-Leuchtring zur Statusanzeige und Inbetriebnahme Erhältlich in Silber und Weiß, Sonderfarben auf Anfrage DIBt-zugelassen als Ergänzung einer Dorma Rauchmeldezentrale (RMZ) Produktbeschreibung Das dormakaba FM-AP ist das zentrale Funkmodul des Funeo Funkrauchmeldesystems. Es wird an der Rauchmeldezentrale (RMZ) angeschlossen und dient als Empfänger für die kabellosen Funkrauchmelder RM-F und Funkhandtaster HT-F. Pro FM-AP können bis zu 20 Funkteilnehmer angemeldet werden. Jeder Funkteilnehmer erweitert durch die integrierte Repeaterfunktion die Funkreichweite des Gesamtsystems. Die AES256-Verschlüsselung gewährleistet eine sichere Signalübertragung. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus, unterstützt bei der Inbetriebnahme und zeigt Störungen an Funkteilnehmern an (schwache Batterie, Verschmutzung, Betriebszeit). Das FM-AP wird zur Wandmontage geliefert, optional mit FM-Konsole. Vorteile & Besonderheiten Bis zu 20 Funkteilnehmer — RM-F und HT-F kombiniert in einem Netzwerk Repeaterfunktion — jeder Funkteilnehmer erweitert die Funkreichweite LED-Leuchtring — Betriebsstatus, Einlernen, Alarm, Service-Modus und Störungen auf einen Blick AES256-Verschlüsselung — sichere Funkübertragung Nahezu kabellose Systemerweiterung — nur das FM-AP wird an die RMZ angeschlossen, alle Melder und Taster funken kabellos Zwei Farben — Silber und Weiß als Standard, Sonderfarben auf Anfrage DIBt-zugelassen — bauaufsichtlich zugelassen in Kombination mit Dorma RMZ Funktionsprinzip Das FM-AP empfängt AES256-verschlüsselte Funksignale von den Funkteilnehmern (RM-F, HT-F). Bei Rauchalarm eines RM-F oder manuellem Auslösen eines HT-F leitet das FM-AP das Signal an die Rauchmeldezentrale (RMZ) weiter, die daraufhin die Feststellanlage auslöst und die Tür schließt. Im Service-Modus zeigt der LED-Leuchtring am FM-AP den Status aller angemeldeten Funkteilnehmer an — einschließlich schwacher Batterien, verschmutzter Messkammern und erreichter Betriebszeiten. Technische Daten MerkmalWert Betriebsspannung FM-AP18–28 V DC Max. Stromaufnahme13 mA Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC (dauerhaft) / max. 10 A DC (kurzzeitig) Relais SchaltleistungMax. 60 W Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Max. Funkteilnehmer20 (RM-F und HT-F kombiniert) SchutzartIP 40 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF FarbenSilber (P600) / Weiß (P100) / Sonderfarbe (P000) KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose am FM-AP LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× orange alle 6 Sek.Stromversorgung OK, System noch nicht konfiguriert Orange/GrünFunkteilnehmer wird eingelernt, noch nicht bestätigt 2× grün alle 3 Sek.Funkreichweite ausreichend (Einlernen erfolgreich) 3× rot alle 6 Sek.Alarm — Feststellanlage wird ausgelöst Orange/Grün/Orange alle 6 Sek.Service: Batterie eines Funkteilnehmers schwach Orange/Grün/Rot alle 6 Sek.Service: Betriebszeit eines RM-F (8 Jahre) erreicht Orange/Rot/Rot alle 6 Sek.Service: Messkammer eines RM-F verschmutzt 2× rot alle 3 Sek.Funkreichweite überschritten — Position ändern Montage & Inbetriebnahme FM-AP an der Wand montieren (optional mit FM-Konsole) An die Rauchmeldezentrale (RMZ) anschließen — Betriebsspannung 18–28 V DC Funkteilnehmer (RM-F, HT-F) einlernen: nur im Sockel/in der Dose montierte Teilnehmer werden erkannt Reichweitentest durchführen — LED zeigt 2× grün bei ausreichender Reichweite Netzwerktest: Alarm am RM-F mittels Prüfgas (Hekatron 918/5) oder am HT-F durch 10 Sek. Tastendruck auslösen Alle Funkteilnehmer und Positionen dokumentieren Abnahme durch Dorma-autorisiertes Fachpersonal Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN EN 54-18Eingangs-/Ausgangsgeräte für Brandmeldeanlagen DIN EN 54-25Funkgesteuerte Komponenten DIN 14677Wartung von Feststellanlagen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Bei LED-AnzeigeService-Modus am FM-AP prüfen — zeigt schwache Batterien, verschmutzte Melder und erreichte Betriebszeiten Der LED-Leuchtring am FM-AP ist die zentrale Diagnosestelle für alle Funkteilnehmer im Netzwerk. Häufige Fragen Wie viele Rauchmelder und Handtaster kann ich anschließen?Maximal 20 Funkteilnehmer (RM-F und HT-F kombiniert) pro FM-AP. Funktioniert das FM-AP ohne dormakaba RMZ?Nein. Das FM-AP wird an die Rauchmeldezentrale (RMZ) angeschlossen. Die DIBt-Zulassung gilt nur in dieser Kombination. Brauche ich pro Tür ein eigenes FM-AP?Nicht zwingend. Ein FM-AP kann bis zu 20 Funkteilnehmer verwalten. Bei großen Anlagen oder weiten Entfernungen können mehrere FM-AP an verschiedenen RMZ betrieben werden. Welche Stromversorgung braucht das FM-AP?18–28 V DC. Die Versorgung erfolgt in der Regel über die Rauchmeldezentrale (RMZ). Kann ich das FM-AP in Silber und Weiß bekommen?Ja. Silber (P600) und Weiß (P100) sind Standardfarben. Sonderfarben (P000) auf Anfrage. Häufige Fragen zum Funeo System Was brauche ich mindestens für ein Funeo Funksystem?Mindestens: 1× FM-AP Funkmodul + 1× RM-F Funkrauchmelder + 1× Dorma RMZ. Der Funkhandtaster HT-F ist optional. Kann ich das Funeo System mit Hekatron-Komponenten mischen?Ja. Die Hekatron-Funkkomponenten ORS 155 F (Rauchmelder) und HAT 155 F (Handtaster) sind kompatibel. Wie erweitere ich die Funkreichweite?Jeder Funkteilnehmer (RM-F, HT-F) fungiert als Repeater. Mehr Teilnehmer = größere Reichweite. Die Gebäudereichweite pro Teilnehmer beträgt 0,3–20 m. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-F Funkrauchmelder57280011Kabelloser Deckenrauchmelder — Zweit-/Drittmelder (VE 2 Stück) HT-F Funkhandtaster57300011Manuelle Auslösung der Feststellanlage (optional) RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — das FM-AP wird an die RMZ angeschlossen Prüfbuch Feststellanlagen5372645532Pflichtdokumentation für die Abnahme und laufende Wartung Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenG-EMR, GSR-EMR, TS 99 FLR-K, ED-Serie, TS 97 FLR-K XEA Dorma RM-FFunkrauchmelder (bis 20 Teilnehmer) Dorma HT-FFunkhandtaster (bis 20 Teilnehmer) Hekatron ORS 155 FKompatibler Funkrauchmelder Hekatron HAT 155 FKompatibler Funkhandtaster

Hekatron UTP 7 — Pflückerstange 2,2–4,0 m Kurz & Knapp Teleskop-Pflückerstange für hohe Decken Länge: 2,2–4,0 m Verlängerbar mit UTP 5 (+1,34 m) — bis 5,3 m In Kombination: UTP 7 + UTP 5 + FDT 533 = Prüfung bis 8,5 m Produktbeschreibung Die Hekatron UTP 7 ist die längere Variante der Teleskop-Pflückerstange für Rauchschalter in großen Höhen. Von 2,2 bis 4,0 m ausziehbar, mit Verlängerung UTP 5 bis 5,3 m. In Kombination mit dem Prüfgerät FDT 533 sind Arbeitshöhen bis 8,5 m möglich. Technische Daten EigenschaftWert Länge2,2–4,0 m (Teleskop) Mit UTP 5Bis 5,3 m Max. ArbeitshöheBis 8,5 m (mit UTP 5 + FDT 533) AdaptiertFDT 533, UDR 132/142 Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHäufige Fragen Wie erreiche ich 8,5 m?UTP 7 (4,0 m) + UTP 5 Verlängerung (1,34 m) + FDT 533 Prüfgerät + Armreichweite = bis 8,5 m Deckenhöhe.

Hekatron UTP 6 — Pflückerstange 1,7–3,0 m Kurz & Knapp Teleskop-Pflückerstange für Rauchschalter-Prüfung und Meldertausch Länge: 1,7–3,0 m Verlängerbar mit UTP 5 (+1,34 m) Adaptiert Prüfgerät FDT 533 und Meldertauschgerät UDR 132/142 Produktbeschreibung Die Hekatron UTP 6 ist eine Teleskop-Pflückerstange für die Wartung und Prüfung von Rauchschaltern an Feststellanlagen. Sie ermöglicht die Funktionsprüfung (mit FDT 533) und den Meldertausch (mit UDR 132/142) ohne Leiter oder Hebebühne. Länge ausziehbar von 1,7 bis 3,0 m. Mit der Verlängerung UTP 5 (+1,34 m) erreicht man bis 4,3 m. Für größere Höhen die UTP 7 (2,2–4,0 m) verwenden. Technische Daten EigenschaftWert Länge1,7–3,0 m (Teleskop) Mit UTP 5Bis 4,3 m AdaptiertFDT 533 (Prüfung), UDR 132/142 (Meldertausch) Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHäufige Fragen UTP 6 oder UTP 7?UTP 6 (1,7–3,0 m) für Standardhöhen. UTP 7 (2,2–4,0 m) für höhere Decken. Beide verlängerbar mit UTP 5.

dormakaba G-Ubivis XEA Lithium Batterie Ersatzbatterie für die batteriebetriebene Feststellanlage G-Ubivis XEA. Kurz & Knapp Lithium-Ersatzbatterie für G-Ubivis XEA Laufzeit ca. 16 Monate Einfacher Wechsel ohne Werkzeug Produktbeschreibung Die dormakaba G-Ubivis XEA Lithium Batterie ist die Ersatzbatterie für die batteriebetriebene Feststellanlage G-Ubivis XEA. Laufzeit ca. 16 Monate. Die G-Ubivis signalisiert rechtzeitig den Batteriewechsel. Kompatibilität Passt ausschließlich zur dormakaba G-Ubivis XEA. Häufig gestellte Fragen Wie oft wechseln?Ca. alle 16 Monate. Die G-Ubivis signalisiert den Wechsel. Was bei leerer Batterie?Tür schließt automatisch (Fail-Safe). Werkzeug nötig?Nein, einfacher Wechsel.

Dictator V 1600 Türdämpfer — mattverchromt Kurz & Knapp Meistverkaufter Türdämpfer weltweit — in mattverchromt Für auf-, gleich- und zurückliegende Drehtüren (DIN links und rechts) Verkleideter Zylinder, patentierte Schnellmontage, einstellbare Schließgeschwindigkeit V 1600 in mattverchromt — passend zu Ihrer Tür Der Dictator V 1600 ist der meistverkaufte Türdämpfer weltweit. Diese mattverchromteAusführung fügt sich optisch nahtlos in Moderne Innenräume ein. Er bremst zufallende Türen progressiv mit Silikonöl ab, zieht sie zuverlässig ins Schloss und hält sie sicher geschlossen. Durch drei verschiedene Einlaufhaken passt der V 1600 an aufliegende, gleichliegende und zurückliegende Türen. Die Schließgeschwindigkeit ist stufenlos einstellbar. Vorteile Farblich passend — fügt sich nahtlos in Moderne Innenräume ein Universell einsetzbar — für aufliegende, gleichliegende und zurückliegende Türen Verkleideter Zylinder — ansprechendes Design mit unsichtbarer Befestigung Einstellbare Schließgeschwindigkeit — Regulierschraube am Zylinderkopf Temperaturbeständig — Silikonöl-Dämpfung bei Kälte und Hitze Welcher Dictator-Türdämpfer passt? KriteriumV 1600VS 2000R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich/zurück ✓auf/gleichauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderverkleidet ✓komplett verkleidetverkleidetsichtbarsichtbar Edelstahlja ✓neinjaneinnein Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend, zurückliegend Schließkräfte20 / 50 N Dämpfungprogressiv, Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Platzbedarf über Türmin. 82 mm MaterialStahl Oberflächemattverchromt Welcher Haken für welche Türlage? HakenTürlageFalzmaß X Haken 1009Gleichliegend59 mm Haken 1011Zurückliegend39 mm Haken 1013Aufliegend78 mm Lieferumfang Türdämpfer V 1600 mit verkleidetem Zylinder Einlaufhaken (Typ je nach Variante: 1009, 1011 oder 1013) Befestigungsschrauben für Holztüren Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder V 1600 (Art. 205309) — einzeln austauschbar. Passende Produkte Dictator V 1600 schwarz Dictator V 1600 Universal-Türdämpfer → Alle Dictator V 1600 Häufige Fragen Was ist der Unterschied zum VS 2000?Der VS 2000 ist komplett verkleidet, passt aber nur an auf- und gleichliegende Türen. Der V 1600 passt auch an zurückliegende Türen und ist in Edelstahl erhältlich. Wie stelle ich die Schließgeschwindigkeit ein?Regulierschraube am Zylinderkopf. Im Uhrzeigersinn = langsamer. Wie oft muss der Zylinder getauscht werden?Bei normaler Nutzung viele Jahre. Ersatzzylinder V 1600 (Art. 205309) ist einzeln erhältlich.
