Rohrtürschließer — verdeckt im Türflügel
- Der Schließer wird in das Türblatt eingelassen und ist praktisch unsichtbar — nichts steht vor, woran man ansetzen könnte
- Im Programm die Baureihe DICTATOR RTS für Stahl-, Aluminium- und Holztüren, aus verzinktem Stahl
- Für Türgewichte bis 80 kg, Flügelbreiten von 750 bis 1150 mm und Flügelhöhen bis 2500 mm
- Öffnungswinkel je nach Bändern zwischen 90° und 180°, Schließgeschwindigkeit einstellbar
- Das Kunststoff-Gelenk ist das Verschleißteil und einzeln als Ersatz erhältlich — passend nach der Baulänge des Schließers, nicht nach dem Türwerkstoff
- Kein Türschließer für Brand- und Rauchschutztüren — die Baureihe ist als Pfortenschließer für Innen- und Außentüren ausgelegt, nicht als Schließmittel nach DIN EN 1154 an Feuerschutzabschlüssen
Was ein Rohrtürschließer macht
Er liegt vollständig im Türflügel: ein schlankes Rohr mit Feder und Dämpfung, das in eine Bohrung oder in das Profil des Türblatts eingelassen wird. Nach außen bleibt nur ein Gelenk sichtbar, das die Kraft an die Zarge überträgt. Damit gibt es nichts, woran sich hängen, ziehen oder hebeln lässt — der Grund, warum diese Bauart an Pforten im Freien, an Kellertüren und in Treppenhäusern gewählt wird.
Die DICTATOR-Baureihe arbeitet mit einem elastischen Kunststoff-Gelenk, in dem Stahlseile liegen. Das nimmt Bewegungen auf, ohne dass ein starres Gestänge nach außen ragt, und macht die Konstruktion unempfindlich gegen Witterung und Vandalismus. Die Schließgeschwindigkeit lässt sich einstellen.
Rohrtürschließer oder Rahmentürschließer?
Beide Begriffe stehen für „verdeckt im Profil", meinen aber verschiedene Bauteile — die häufigste Verwechslung in diesem Zweig:
| Rohrtürschließer | Rahmentürschließer | |
|---|---|---|
| Einbauort | im Türblatt beziehungsweise im Rohrrahmenprofil des Flügels | im Türrahmen über dem Flügel |
| Nachrüstung | möglich, wenn das Profil den Einbau zulässt | nicht möglich — der Rahmen muss dafür ausgelegt sein |
| Türarten | Anschlagtüren, auch Pforten im Freien | Anschlag- und Pendeltüren |
| Typischer Anlass | Vandalismus und Witterung — nichts steht vor | Architektur — kein sichtbarer Beschlag |
| Gewicht/Breite im Shop | bis 80 kg, 750–1150 mm | bis 1250 mm |
Wer nur die Optik im Blick hat und ein Gebäudeobjekt plant, ist beim Rahmentürschließer oder beim integrierten Türschließer richtig. Wer eine Pforte im Freien schließen will, an der nichts abstehen darf, ist hier richtig.
Was der Einbau verlangt

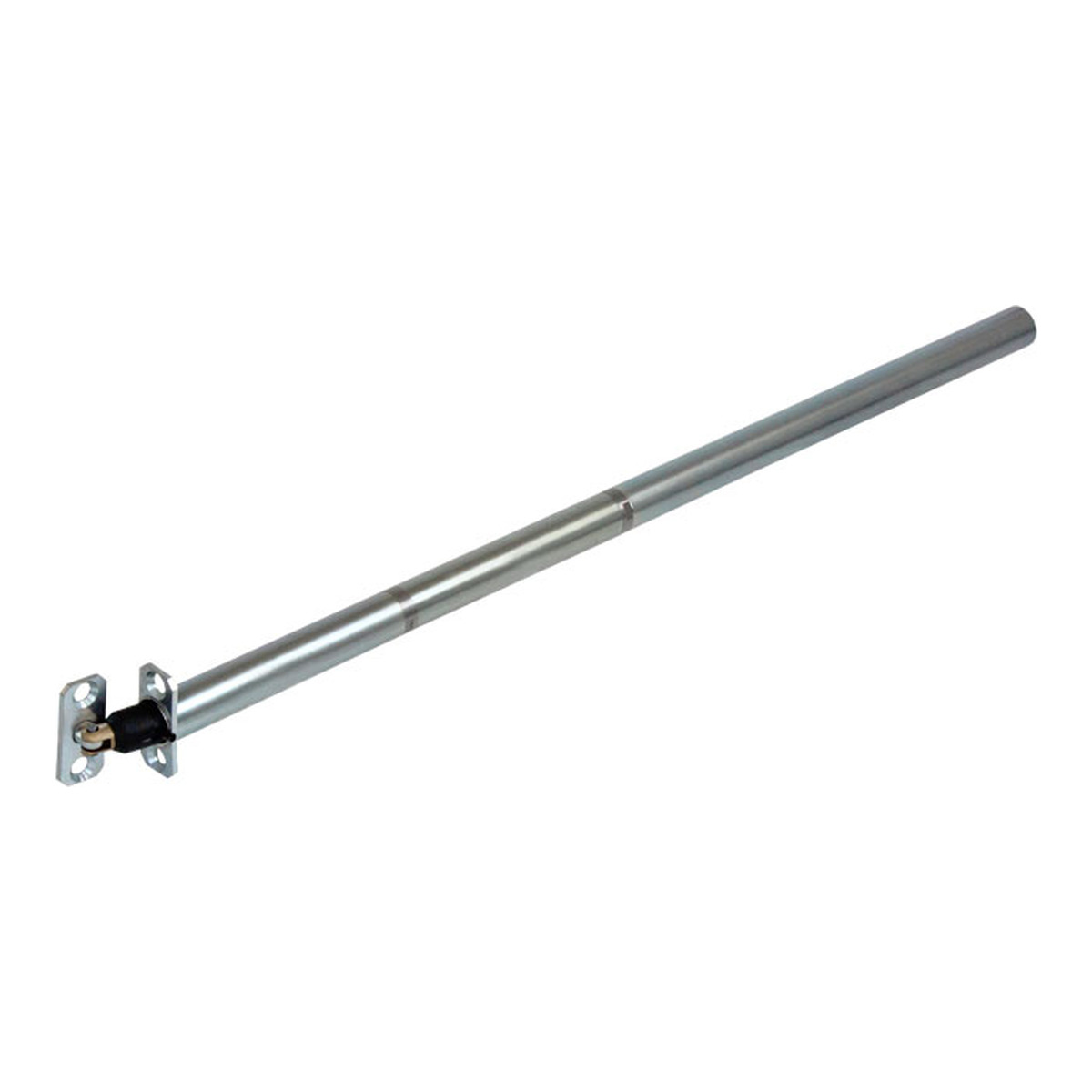

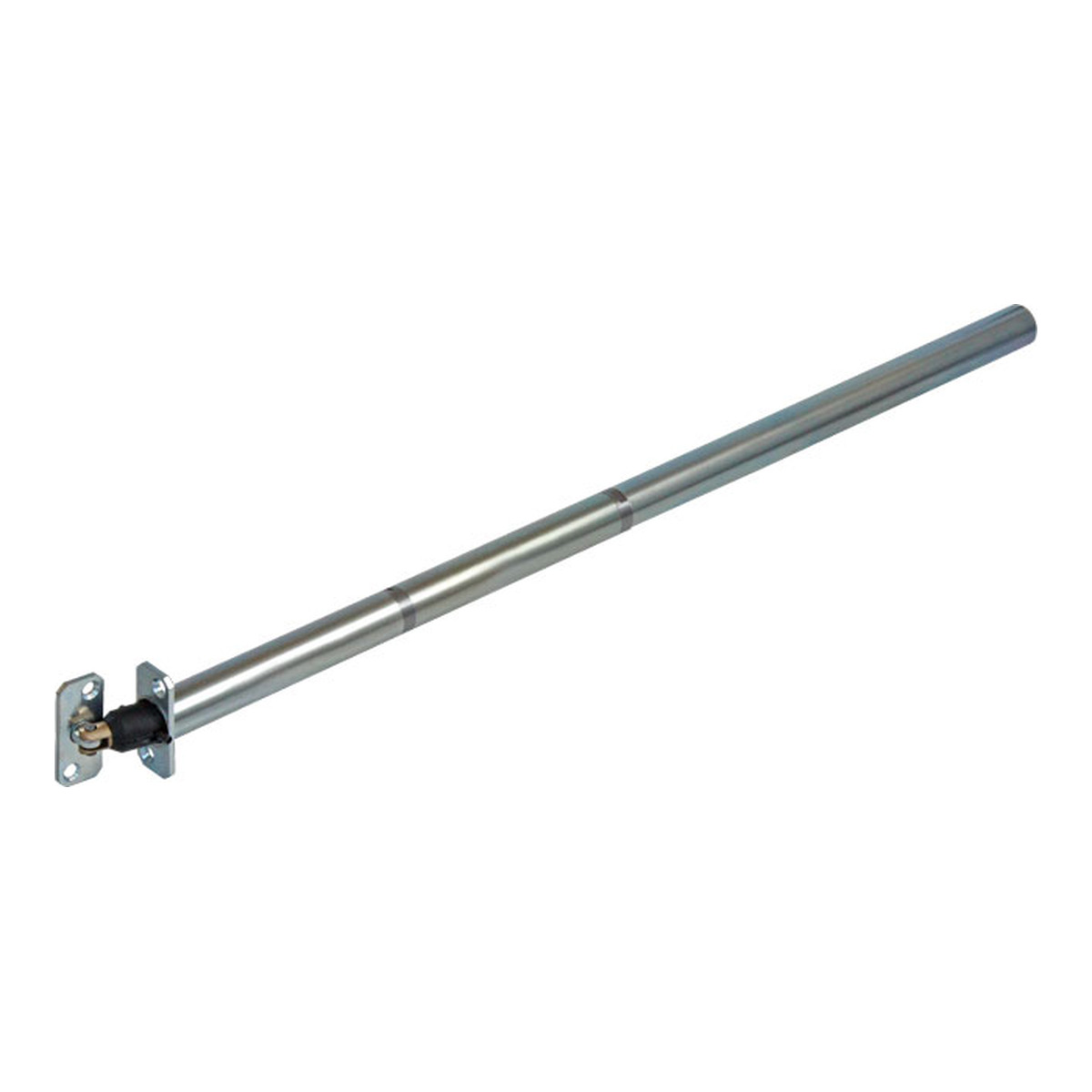

Der Schließer wird in das Türblatt eingelassen — die Ausführung richtet sich deshalb nach dem Werkstoff und dem Profil der Tür. Für Stahl- und Aluminiumtüren mit mittlerem Querprofil ist der RTS-d vorgesehen. Der RTS-e hat dasselbe Bohrbild wie der GEZE ROR TS 450 und wird von DICTATOR als dessen Ersatz geführt — das erspart beim Austausch das Neubohren. Daneben führt DICTATOR Ausführungen für den Einbau ganz oben oder unten in der Tür — auch sie für Stahl und Aluminium; sie unterscheiden sich in der Lage der Längsnut im Gelenkteil und damit nach Einbaulage und DIN-Richtung. Für gleichliegende Holztüren ab 40 mm Stärke gibt es eine eigene Ausführung, die an beliebiger Stelle der Tür sitzen kann.

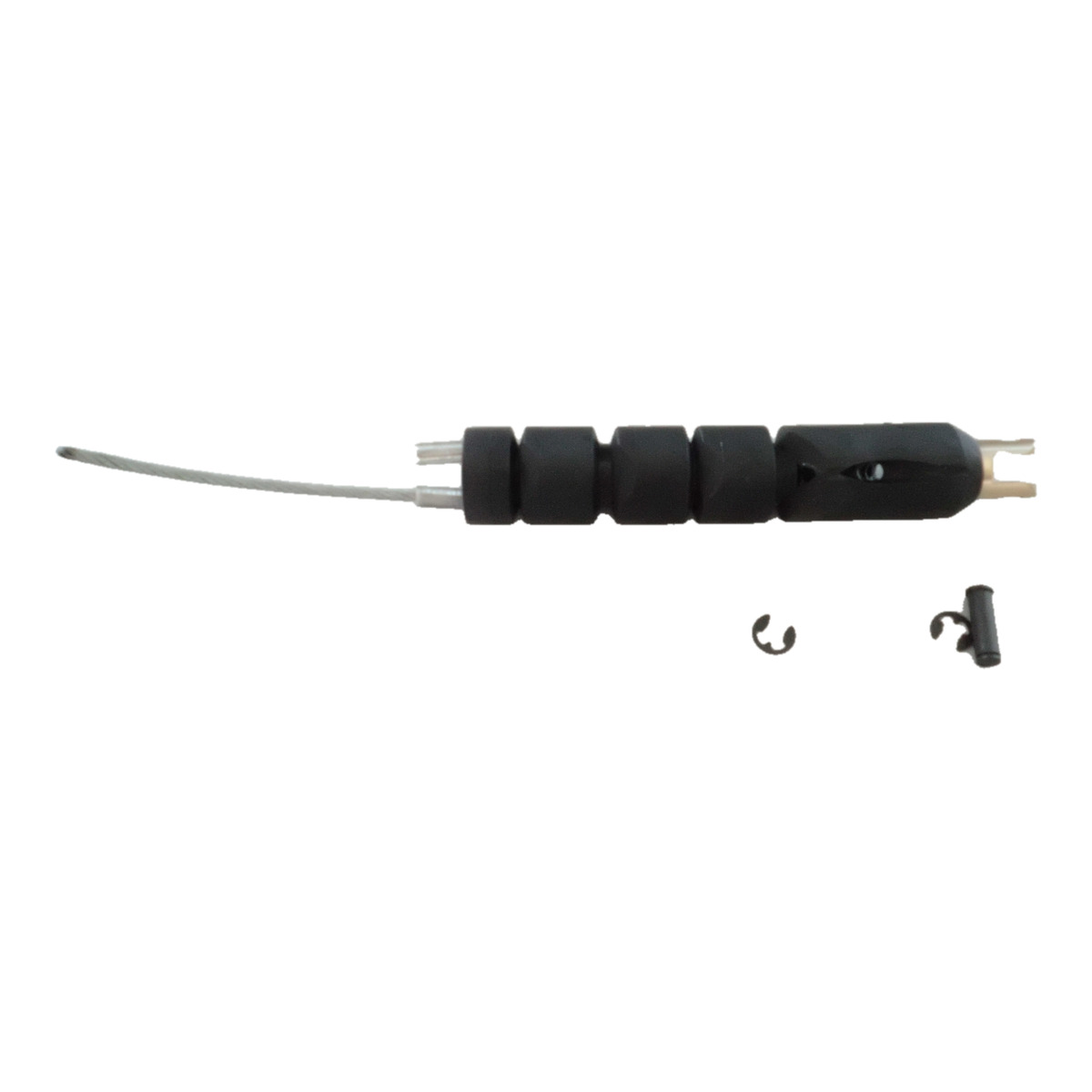

Das Gelenk ist das Bauteil, das die Kraft nach außen überträgt, und zugleich das, was im Betrieb beansprucht wird; es ist einzeln erhältlich. Welches Ersatzgelenk passt, entscheidet die Baulänge des vorhandenen Schließers und nicht der Türwerkstoff: Für die langen Ausführungen — dazu zählen der hier geführte RTS-d und RTS-e — ist es das lange Gelenk, für die kurzen das kurze. Getauscht wird der Schließer dafür nicht; der Ablauf steht Schritt für Schritt auf der Seite des Gelenks. Wie weit die Tür öffnet, hängt nicht am Schließer allein, sondern an den verbauten Bändern — der Bereich liegt zwischen 90° und 180°.
Häufige Fragen zu Rohrtürschließern
Warum heißt er Rohrtürschließer?
Wegen der Bauform: Feder und Dämpfung sitzen in einem schlanken Rohr, das im Türblatt verschwindet. Der Name beschreibt den Schließer, nicht die Tür — er passt auch in Türen, die kein Rohrrahmenprofil haben.
Für welche Türwerkstoffe eignet sich die RTS-Baureihe?
DICTATOR nennt Stahl-, Holz- und Aluminiumtüren. Welche Ausführung passt, hängt am Werkstoff und am Einbauort im Flügel: Die Ausführungen für das mittlere Querprofil und die für den Einbau ganz oben oder unten sind für Stahl und Aluminium bestimmt — bei letzteren entscheidet zusätzlich die DIN-Richtung. Für gleichliegende Holztüren ab 40 mm Stärke gibt es eine eigene Ausführung.
Wie weit öffnet die Tür?
Zwischen 90° und 180°, je nach den verbauten Bändern. Der Schließer selbst begrenzt den Winkel nicht.
Wie wird die Schließgeschwindigkeit am verdeckt eingebauten RTS eingestellt?
Nicht an einer Schraube am Gehäuse — der Zugang läuft über das Gelenk. Die Tür wird auf 45° bis 90° geöffnet, dann steckt man den mitgelieferten Innensechskantschlüssel mit der langen Seite durch die schräge Bohrung der Kunststoff-Gelenkteile, bis er einrastet. Im Uhrzeigersinn schließt die Tür langsamer, gegen den Uhrzeigersinn schneller. DICTATOR verlangt, nach jeder halben Umdrehung nachzuprüfen: Bleibt die Tür fast stehen, darf nicht weiter im Uhrzeigersinn gedreht werden — sonst nimmt der Schließer Schaden. An Türen mit Augenschraubenbändern rastet der Schlüssel mitunter nicht ein, weil das Kunststoffgelenk dort anders gebogen wird; DICTATOR sieht dafür vor, den Schlüssel leicht zu biegen.
Wie wird das Gelenk getauscht?
Der Schließer wird dafür aus der Tür genommen. Vorderes und hinteres Rohrstück werden abgedreht — dabei hält man mit SW 27 gegen, das gegengehaltene Endstück darf sich nie mitdrehen und das mittlere Rohr nie eingespannt werden. Das neue Gelenk wird mit den Alukauschen eingehängt, der Längsschlitz muss wieder auf derselben Seite liegen wie vorher. Zum Schluss fixiert ein Stift ø 3 mm das Gelenk. Der vollständige Ablauf steht auf der Seite des Gelenks.
Was ist am Gelenk besonders?
Es besteht aus elastischem Kunststoff mit innenliegenden Stahlseilen. Dadurch nimmt es die Bewegung auf, ohne dass ein starres Gestänge nach außen ragt — und bietet keine Angriffsfläche.
Fragen zur Kaufentscheidung
Meine Tür wiegt 100 kg — reicht ein Rohrtürschließer?
Nein. Die RTS-Baureihe ist bis 80 kg Türgewicht und für Flügelbreiten von 750 bis 1150 mm ausgelegt, bei Flügelhöhen bis 2500 mm. Darüber führt der Weg zu einem Obentürschließer oder — im Außenbereich — zu einem Torschließer für Gartentore.
Ich ersetze einen GEZE ROR TS 450 — muss ich neu bohren?
Nach Herstellerangabe nicht: Der RTS-e hat dasselbe Bohrbild und wird von DICTATOR ausdrücklich als Ersatz dafür geführt. Vor der Bestellung lohnt trotzdem der Blick auf die tatsächlichen Maße am Objekt.
Kann ich einen Rohrtürschließer nachrüsten?
Wenn das Türblatt beziehungsweise das Profil den Einbau zulässt, ja — anders als beim Rahmentürschließer, der einen dafür ausgelegten Rahmen voraussetzt. Der Aufwand liegt in der Bohrung im Flügel.
Darf ein Rohrtürschließer an eine Brandschutztür?
Für die RTS-Baureihe ist keine Eignung für Feuer- und Rauchschutzabschlüsse ausgewiesen. An solchen Türen kommen ausschließlich Türschließer in Frage, die dafür geprüft sind — siehe Türschließer. Unabhängig davon greift ein Einbau im Türblatt in die geprüfte Gesamtkonstruktion der Tür ein.
Brauche ich das Gelenk separat?
Beim Neukauf nicht — der Rohrtürschließer wird mit Gelenk geliefert. Einzeln wird es als Ersatzteil gebraucht, denn im Betrieb ist es das Bauteil, das am ehesten Verschleiß zeigt. Maßgeblich für die Auswahl ist dann die Baulänge des Schließers: langes oder kurzes Gelenk.
