Elektrische Fensterantriebe für RWA und Lüftung
Der Antrieb ist das Bauteil, das die Rauchabzugsöffnung tatsächlich aufmacht. Welche Bauform passt, entscheidet das Fenster — nicht der Wunsch. Für einwärts öffnende Kippflügel führen wir zwei Bauarten von GEZE.
Scherenantrieb, Linearantrieb oder Kettenantrieb?
Die drei Bauformen unterscheiden sich darin, wie sie die Kraft an den Flügel bringen:
- Scherenantrieb — Motor und Schere sitzen in einem Gehäuse am Rahmen. Er öffnet weit und gleichmäßig und ist die kompakte Komplettlösung für den Kippflügel. Im Sortiment: E 170.
- Elektrolinearantrieb — ein kurzer Hubantrieb, der einen vorhandenen mechanischen Oberlichtöffner motorisiert. Er kann über eine Stange mehrere Scheren gleichzeitig bewegen. Im Sortiment: E 212.
- Kettenantrieb — eine schubfeste Kette schiebt den Flügel auf; sehr flach und unauffällig. Bei Kippfenstern schreibt GEZE dazu Sicherheitsscheren vor.
Der Scherenantrieb E 170
Der E 170 öffnet 170 mm weit und trägt Flügel bis 100 kg bei einer Flügelbreite von 550 bis 1200 mm. Zug- und Druckkraft liegen bei je 1500 N, die Hublänge ist einstellbar, die Endlage wird über einen Endschalter abgeschaltet. Der Flügelbock gehört zum Lieferumfang. Für breitere Fenster gibt es den zweischerigen E 170/2 — bis 1600 mm, in der größeren Ausführung bis 2400 mm Flügelbreite.

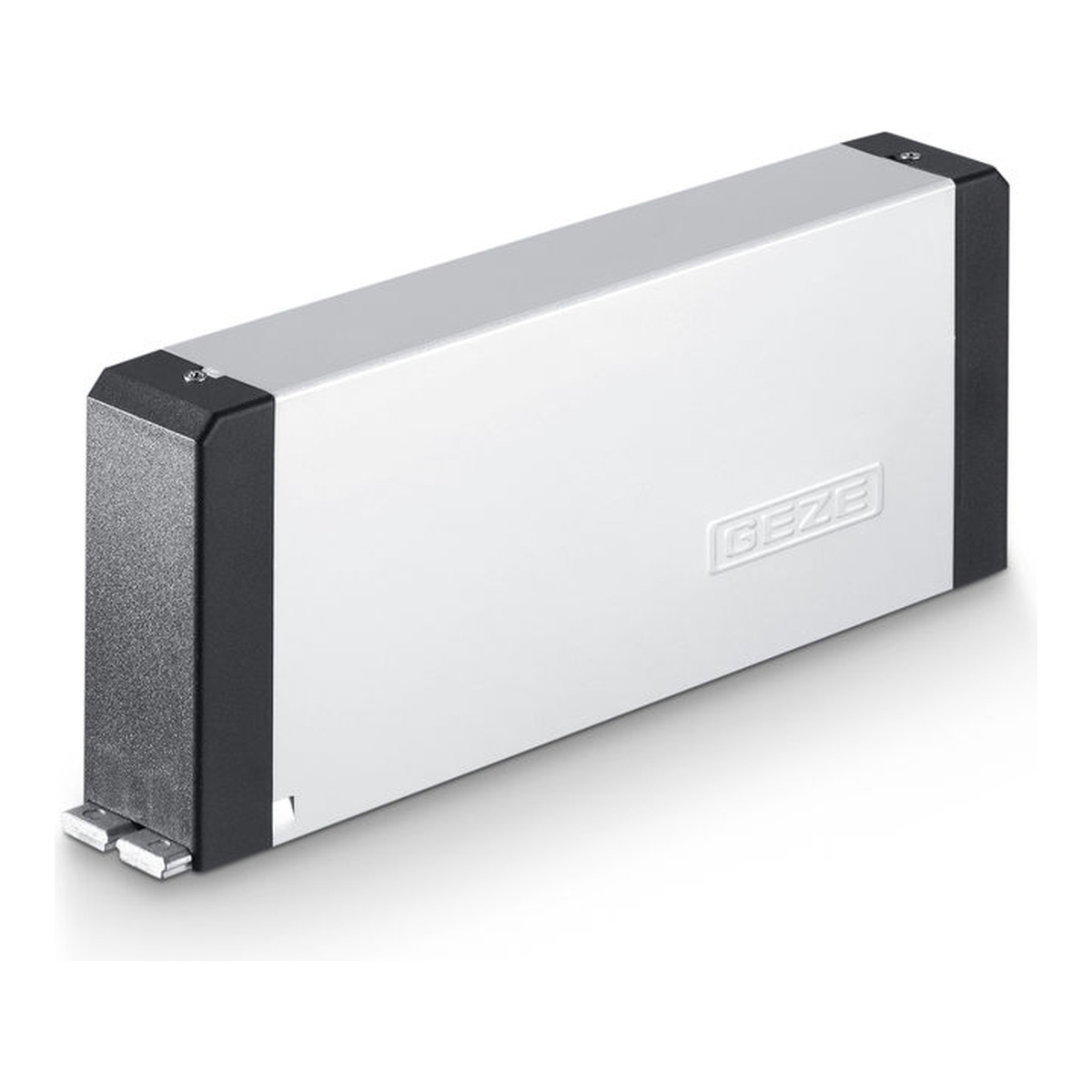

Der Elektrolinearantrieb E 212
Der E 212 automatisiert die GEZE Oberlichtöffner OL 90 N, OL 95 und OL 320. Er baut mit 210 × 33 × 80 mm schmal, hat 1500 N Zug- und Druckkraft und einen zwischen 42 und 70 mm einstellbaren Hub. Mit einem OL 90 N deckt er je nach Scherenzahl Flügelbreiten von 600 bis 3600 mm ab.
Drei Ausführungen, und der Unterschied liegt in der Steuerung:
- E 212 R1, 230 V — mit einem Relais, für die Gruppensteuerung über einen Umschalter
- E 212 R, 230 V — mit zwei Relais, für die Gruppensteuerung über beliebig viele Lüftertaster
- E 212, 24 V — die 24-V-Ausführung, 1,2 A, für den Betrieb an einer RWA-Zentrale
230 V oder 24 V?
Das ist keine Geschmacksfrage: Im Rauchabzug arbeiten die Antriebe mit 24 V, weil die Zentrale sie im Netzausfall aus dem Akku weiterversorgen muss. 230-V-Antriebe sind für reine Lüftungsanwendungen gedacht. Wer eine RWA plant, wählt die 24-V-Ausführung und die passende Zentrale dazu.
Verwandte Kategorien
- RWA und Lüftungstechnik — Überblick über die ganze Anlage
- Zubehör RWA — Sicherheitsscheren für Kippflügel
Häufige Fragen
Kettenantrieb, Scherenantrieb oder Linearantrieb — was ist der Unterschied?
Die Bauform bestimmt, wie die Kraft an den Flügel kommt. Der Kettenantrieb schiebt mit einer schubfesten Kette und baut sehr flach. Der Scherenantrieb hat Motor und Schere in einem Gehäuse und ist die kompakte Komplettlösung für den Kippflügel. Der Elektrolinearantrieb motorisiert einen vorhandenen mechanischen Oberlichtöffner und kann über eine Stange mehrere Scheren gleichzeitig bewegen.
Welchen Antrieb brauche ich für einen Oberlichtöffner?
Den Elektrolinearantrieb E 212. Er ist für die GEZE Oberlichtöffner OL 90 N, OL 95 und OL 320 gebaut, hat 1500 N Zug- und Druckkraft und einen zwischen 42 und 70 mm einstellbaren Hub. Mit einem OL 90 N deckt er je nach Zahl der Scheren Flügelbreiten von 600 bis 3600 mm ab.
Worin unterscheiden sich E 212 R1, E 212 R und E 212 24 V?
In der Steuerung. Das R1 hat ein Relais und ist für die Gruppensteuerung über einen Umschalter gedacht, das R hat zwei Relais und lässt sich über beliebig viele Lüftertaster ansteuern. Die 24-V-Ausführung nimmt 1,2 A auf und wird an einer RWA-Zentrale betrieben.
Wie groß darf das Fenster für einen E 170 sein?
Der E 170 trägt Flügel bis 100 kg bei 550 bis 1200 mm Flügelbreite und mindestens 300 mm Flügelhöhe; er öffnet 170 mm weit. Für breitere Fenster gibt es den zweischerigen E 170/2 — bis 1600 mm, in der größeren Ausführung bis 2400 mm.
