DICTATOR H 1300 — für besonders schwere Türen

Verstärktes Gelenk und längerer Rollenhebel — die Baureihe für extrem große, schwere Türen und Drehflügeltore
20, 50, 80 oder 115 N Schließkraft, progressive Dämpfung mit Silikonöl, Schließgeschwindigkeit einstellbar
Über drei Haken für auf-, gleich- und zurückliegende Türen — Montage auf der Bandseite, etwa in Türmitte
Nur vernickelt lieferbar, nur senkrechte Montage — wer eine verchromte oder farbige Oberfläche braucht, ist beim V 1600 richtig
Ausschlusskriterium Brandschutz: Für den H 1300 nennt DICTATOR keine bauaufsichtliche Zulassung. An Feuer- und Rauchschutztüren führt der Weg über den V 1600 F und den Verwendbarkeitsnachweis der Tür

Was den H 1300 von den anderen Baureihen unterscheidet

Der H 1300 unterscheidet sich von den übrigen Baureihen durch ein verstärktes Gelenk und einen längeren Rollenhebel. DICTATOR empfiehlt ihn für besonders große und schwere Türen sowie für Drehflügeltore, weil diese Bauteile dort eine deutlich längere Lebensdauer erreichen. Die progressive Dämpfungscharakteristik bremst die Tür auch dann zuverlässig ab, wenn der Dämpfer weiter vom Türscharnier entfernt sitzt — eine Situation, die bei großen Flügeln und Toren die Regel ist.

Er ist ausschließlich in vernickelter Ausführung und nur für die senkrechte Montage auf der Bandseite lieferbar. Über drei Haken deckt er auf-, gleich- und zurückliegende Türen ab — Achtung: die zulässigen Bereiche weichen von denen des V 1600 ab, obwohl die Haken dieselben Nummern tragen.

DICTATOR H 1300 für besonders schwere Türen

Türdämpfer für schwere Türen
Für Drehtüren und Drehflügeltore
Haken nach Türlage wählbar
Verstärktes Gelenk
Feder 20 bis 115 N

151,96 €*

inkl. MwSt

127,70 €

zzgl. MwSt

Details

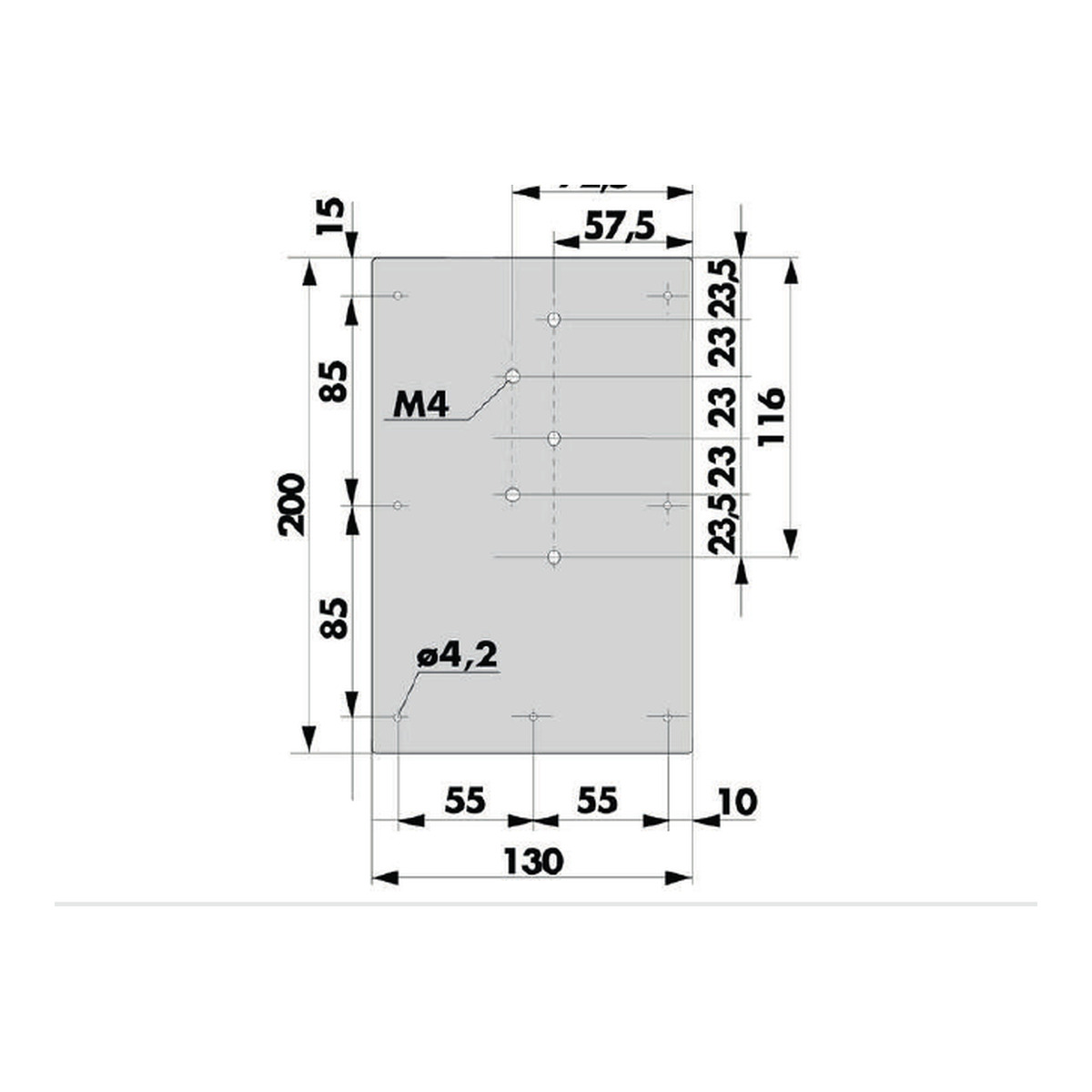

DICTATOR Montageplatte 205213 für Türdämpfer H 1300 — Maßzeichnung 130 × 200 mm

DICTATOR Montageplatte für Türdämpfer H 1300

Montageplatte
Für DICTATOR H 1300
Für dünnwandige Stahltüren
130 × 200 mm, Stahl verzinkt
Mit 4 Schrauben M4 × 6

29,58 €*

inkl. MwSt

24,86 €

zzgl. MwSt

Details

Montage des H 1300

Der H 1300 wird auf der Bandseite der Tür montiert, etwa in Türmitte auf dem Türblatt. Die Oberkante des Gehäuses soll dabei ca. 1 mm über die Oberkante des Türblatts hinausragen. Der Einlaufhaken kommt an die Zarge, und zwar so, dass die Gummirolle zentrisch in den Haken einläuft.

Die Höhenprüfung ohne Messwerkzeug: Der Haken sitzt richtig, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Sitzt er zu hoch oder zu tief, läuft die Rolle nicht sauber ein und die Dämpfung setzt an der falschen Stelle an.

Wenn der Untergrund nicht mitspielt	Was DICTATOR vorsieht
dünnwandige Stahltür	Montageplatte 205213 unter den Türdämpfer — 130 × 200 mm, Stahl verzinkt, mit vier Senkkopfschrauben M4 × 6
schmale Stahlzarge — der Haken lässt sich nicht mit allen vier Bohrungen befestigen	Montageplatte 205231XL unter den Haken — 130 × 70 mm, Stahl verzinkt, mit vier Linsenkopfschrauben M5 × 6
schmale Stahlzargen, geschweißte Ausführung	Anschweißplatten sind lieferbar

Die beiden Platten sitzen an zwei verschiedenen Stellen und lösen zwei verschiedene Probleme: die 205213 auf dem Türblatt unter dem Dämpfer, die 205231XL an der Zarge unter dem Haken. Wer nur an einer der beiden Stellen ein Problem hat, braucht auch nur ein Teil.

Technische Daten und Ausführungen

Eigenschaft	Wert
Türart	Drehtüren DIN links und DIN rechts, auf-, gleich- und zurückliegend
Schließkraft	20 N · 50 N · 80 N · 115 N
Dämpfungscharakteristik	progressiv
Schließgeschwindigkeit	einstellbar
Dämpfungsmedium	Silikonöl
Material / Oberfläche	Stahl, vernickelt — keine weiteren Oberflächen
Montageseite	Bandseite, senkrecht
Lieferumfang	Türdämpfer, Haken, Befestigungsschrauben für Holztüren

Die drei Haken und ihre Bereiche. Das Maß, auf das es ankommt, ist der Versatz zwischen Türblatt und Zarge auf der Montageseite. Maß X ist der Abstand, den der Haken überbrückt:

Haken	Türposition	Bereich beim H 1300	Maß X
1009	gleichliegende Türen	−1 bis +13 mm	59 mm
1011	zurückliegende Türen	−2 bis −18 mm	39 mm
1013	aufliegende Türen	+14 bis +30 mm	78 mm

Aus Haken und Schließkraft ergibt sich die Bestellnummer. DICTATOR führt für den H 1300 diese sieben Kombinationen:

Schließkraft	Haken 1009 gleichliegend	Haken 1011 zurückliegend	Haken 1013 aufliegend
50 N	300110	300120	300100
80 N	300140	—	300130
115 N	300145	—	300135

Im Shop wird nicht über die Bestellnummer ausgewählt, sondern über die beiden Schalter Einlaufkurve/Haken und Federstärke — die Nummer ergibt sich daraus von selbst.

Häufige Fragen

Was unterscheidet das verstärkte Gelenk des H 1300 von den übrigen Baureihen?
Das Gelenk und der Rollenhebel sind die Bauteile, über die die gesamte Kraft der Tür läuft — sie verschleißen zuerst. Beim H 1300 ist das Gelenk verstärkt und der Rollenhebel länger ausgeführt. DICTATOR begründet die Baureihe nicht mit einer höheren Dämpfleistung — die Schließkräfte von 20 bis 115 N entsprechen denen des V 1600 —, sondern mit der Lebensdauer: Genau dort, wo die Standardbauteile an einer extrem großen oder schweren Tür an ihre Grenze kommen, halten die verstärkten länger durch.

Was bedeutet progressive Dämpfungscharakteristik?
Die Dämpfung ist nicht über den ganzen Weg gleich stark, sondern nimmt zu, je weiter die Tür einläuft. Praktisch heißt das: Die Tür wird nicht abrupt gebremst, sondern zunehmend — sie kommt weich zur Ruhe, statt kurz vor dem Rahmen hart abzustoppen. Für den H 1300 hat das eine zweite Folge, die DICTATOR ausdrücklich nennt: Der Dämpfer bremst auch dann noch zuverlässig, wenn er weiter vom Türscharnier entfernt sitzt — der übliche Fall bei großen Flügeln.

Passt ein Haken vom V 1600 auch an den H 1300?
Die Haken tragen bei beiden Baureihen dieselben Nummern — 1009, 1011 und 1013 —, aber die zulässigen Bereiche sind nicht dieselben. Beim H 1300 deckt der Haken 1009 den Bereich −1 bis +13 mm ab, beim V 1600 dagegen −4 bis +14 mm. Wer die Angaben der einen Baureihe für die andere verwendet, landet an den Rändern schnell außerhalb des zulässigen Bereichs. Maßgeblich sind immer die Werte der Baureihe, die tatsächlich montiert wird.

Wie weit vom Band entfernt darf der Türdämpfer sitzen?
Die Regelposition ist etwa die Türmitte, mit der Gehäuseoberkante rund 1 mm über der Oberkante des Türblatts. Warum der Abstand zum Scharnier überhaupt eine Rolle spielt: Je weiter außen ein Punkt auf dem Türblatt liegt, desto schneller bewegt er sich — der Dämpfer hat dort also mehr Energie abzubauen. Genau darauf zielt die Angabe des Herstellers zum H 1300: Dank der progressiven Dämpfungscharakteristik bremst er die Tür auch dann zuverlässig ab, wenn er weiter vom Türscharnier entfernt montiert wird.

Kann der H 1300 auch an einem Drehflügeltor eingesetzt werden?
Ja — Drehflügeltore nennt DICTATOR neben besonders großen und schweren Türen ausdrücklich als Einsatzfall dieser Baureihe, und zwar aus demselben Grund: Verstärktes Gelenk und längerer Rollenhebel erreichen dort eine deutlich längere Lebensdauer als die Standardbauteile. Die Montageregeln bleiben dieselben — Bandseite, senkrecht, Haken passend zum Versatz zwischen Flügel und Rahmen.

Fragen zur Kaufentscheidung

Ab wann brauche ich den H 1300?
Ein Türgewicht als Grenzwert gibt DICTATOR für diese Baureihe nicht an — weder für die Baureihe insgesamt noch je Ausführung. Maßgeblich sind Türgröße, Gewicht und Montageabstand zusammen. Der H 1300 ist die Antwort auf eine Belastungssituation, nicht auf eine Kilogrammzahl: Wo eine sehr große oder schwere Tür beziehungsweise ein Drehflügeltor einen Standarddämpfer vorzeitig verschleißt, ist er die richtige Baureihe. Wo die Tür im üblichen Rahmen liegt, reicht das Universalmodell V 1600 — und bietet dabei mehr Oberflächen und die waagrechte Montage.

Welche Federstärke wähle ich im Variantenschalter?
Die Federstärke im Shop ist die Schließkraft: normale Feder 50 N, starke Feder 80 N, sehr starke Feder 115 N. Eine Zuordnungstabelle Türgewicht zu Schließkraft veröffentlicht DICTATOR nicht — die passende Kraft ergibt sich aus Türgröße, Gewicht und dem Abstand des Dämpfers vom Scharnier gemeinsam. Wer eine bestehende Tür nachrüstet, sollte deshalb die Einbausituation beschreiben, statt nach dem Gewicht allein zu wählen.

Gibt es den H 1300 auch in anderen Oberflächen?
Nein. Der H 1300 ist ausschließlich vernickelt lieferbar — das ist keine Lieferfrage, sondern der Umfang der Baureihe. Wer glanz- oder mattverchromt braucht oder eine farbig beschichtete Ausführung in Weiß, Braun, Schwarz oder Grau, findet sie beim V 1600; der VS 2000 deckt dieselbe Farbpalette mit verkleidetem Haken ab.

Brauche ich die Montageplatte 205213 dazu?
Nur bei dünnwandigen Stahltüren — dort empfiehlt DICTATOR sie ausdrücklich, damit sich die Kräfte des Dämpfers auf eine größere Fläche verteilen statt auf vier Schraubenlöcher. An Holz- und Massivtüren ist sie nicht vorgesehen; die mitgelieferten Befestigungsschrauben für Holztüren reichen dort aus. Achtung: Die 205213 gehört zum H 1300. V 1600 und VS 2000 haben mit der 205212 ein eigenes Teil.

Was tun, wenn der Haken nicht mit allen vier Bohrungen an der Zarge sitzt?
Das ist der typische Fall an einer schmalen Stahlzarge, und dafür gibt es die Haken-Montageplatte 205231XL: 130 × 70 mm, Stahl verzinkt, mit vier Linsenkopfschrauben M5 × 6. Sie passt zu allen drei Haken der Baureihe — 1009, 1011 und 1013. Für geschweißte Ausführungen sind außerdem Anschweißplatten lieferbar. Nicht verwechseln mit der Platte unter dem Türdämpfer: Die sitzt auf dem Türblatt und ist ein anderes Teil.
