Türschließer für jeden Einsatzbereich
Professionelle Türschließer für Brandschutz-, Fluchtweg- und Objekttüren. Führende Hersteller, alle Bauarten, vom Standardtürschließer bis zur Freilauflösung.
Nach Hersteller
- Türschließer GEZE
- Türschließer dormakaba
- Türschließer ASSA ABLOY
- Türschließer ECO
- Türschließer LOCINOX
Nach Bauart
- Bodentürschließer
- Freilauftürschließer
- Lifttürschließer / Aufzugtürschließer
- Rahmentürschließer
- Rohrtürschließer
- Türschließer für Glastüren
- Türschließer für Gartentüren
Verwandte Kategorien
GEZE TS 5000
GEZE TS 5000 GleitschienentürschließerObenliegender Gleitschienentürschließer EN 2-6 für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite Kurz & KnappStufenlos einstellbare Schließkraft EN 2-6Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Flügelbreite bis 1400 mm, max. Öffnungswinkel 180°Hydraulischer Endschlag und ÖffnungsdämpfungFür rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar GEZE TS 5000 — Der vielseitige GleitschienentürschließerDer GEZE TS 5000 ist ein obenliegender Gleitschienentürschließer für einflügelige Türen mit einer Flügelbreite bis 1400 mm. Mit seiner stufenlos einstellbaren Schließkraft von EN 2 bis EN 6 deckt er ein breites Anwendungsspektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren.Der Türschließer ist für die Montage an Feuer- und Rauchschutztüren zugelassen und erfüllt die Anforderungen nach DIN EN 1154. Durch den hydraulischen Endschlag wird die Tür kurz vor der Geschlossenlage beschleunigt, sodass sie sicher ins Schloss fällt. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab und schützt so die Tür und den angrenzenden Bereich.Ein wesentlicher Vorteil des GEZE TS 5000 ist seine universelle Einsetzbarkeit: Er kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden. Die optische Schließkraftanzeige ermöglicht eine einfache Kontrolle der eingestellten Schließkraft. Alle Funktionen — Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — lassen sich von vorn einstellen, ohne den Schließer demontieren zu müssen. Vorteile des GEZE TS 5000Stufenlos einstellbare Schließkraft EN 2-6 — für Türen unterschiedlicher Breite und GewichtZugelassen für Feuer- und Rauchschutztüren — Brandschutz nach DIN EN 1154Universell einsetzbar — für rechts und links angeschlagene Türen ohne UmstellungHydraulischer Endschlag — beschleunigt die Tür kurz vor der GeschlossenlageIntegrierte Öffnungsdämpfung — bremst stark aufgeworfene Türen abOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm FlügelbreiteÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarSchließkraftanzeigeOptische AnzeigeSchließkraftverstellungVon vornMontageartenTürblattmontage Bandseite, Kopfmontage BandgegenseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, DIN EN 1154LieferumfangTürschließer, Gleitschiene, Montageplatte Montagearten GEZE TS 5000MontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblattRahmen / SturzStandardmontage, Montageplatte im LieferumfangKopfmontage BandgegenseiteRahmen / SturzTürblattSchließer nicht sichtbar von der ÖffnungsseiteFür die Montage an Feuer- und Rauchschutztüren muss der Türschließer mit Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefrei (DIN 18040)EN 51250 mmBreite Türen, BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 wird in Normalmontage auf dem Türblatt (Bandseite) montiert. Die Gleitschiene wird am Rahmen oder Sturz befestigt. Eine Montageplatte ist im Lieferumfang enthalten.Bohrlehre GEZE (053134) verwenden für exakte PositionierungMontageplatte bei Brandschutztüren zwingend erforderlichSturzfutterwinkel (025657) bei unzureichender Sturztiefe verwendenSchließkraft nach Montage über optische Anzeige kontrollierenEndschlag und Schließgeschwindigkeit von vorn über Ventile einstellen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (mit Montageplatte)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenFür welche Türbreiten ist der GEZE TS 5000 geeignet?Der GEZE TS 5000 ist für einflügelige Anschlagtüren mit einer Flügelbreite bis 1400 mm ausgelegt. Für barrierefreie Zugänge nach DIN 18040 ist er bis 1100 mm Flügelbreite einsetzbar.Ist der GEZE TS 5000 für Brandschutztüren zugelassen?Ja, der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren (T30, T60, T90) zugelassen, wenn er mit Montageplatte montiert wird. Er erfüllt die Anforderungen nach DIN EN 1154.Kann der GEZE TS 5000 für links und rechts angeschlagene Türen verwendet werden?Ja, der GEZE TS 5000 ist universell einsetzbar und kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden.Welche Montagearten sind möglich?Normalmontage auf dem Türblatt (Bandseite) oder Kopfmontage auf der Bandgegenseite. Für beide Varianten wird eine Montageplatte mitgeliefert.Was ist der hydraulische Endschlag?Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage, sodass die Tür sicher ins Schloss fällt. Die Funktion ist über ein Ventil von vorn einstellbar.Welches Zubehör ist mit dem GEZE TS 5000 kompatibel?Standard-Gleitschienen, höhenverstellbare Gleitschienen, T-Stop-Gleitschienen, mechanische Feststelleinheiten, Abdeckkappen, Montageplatten und Glasklemmschuhe für Ganzglastüren.Welche Gleitschienen-Varianten gibt es?Standard-Gleitschiene (068221), höhenverstellbare Gleitschiene (115191), T-Stop-Gleitschiene mit Türstopp-Funktion (102363) und vernietete Gleitschiene (069650). Alle in verschiedenen Farben erhältlich. Häufige Fragen zur Türschließer-AuswahlWelcher GEZE Türschließer eignet sich für Brandschutztüren?Alle GEZE TS 5000 Varianten sind nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 5000 als Standardmodell deckt mit EN 2-6 das breiteste Spektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren mit 1400 mm Flügelbreite. Wenn die Tür im Normalzustand offen stehen soll, brauchen Sie eine Feststellanlage wie den TS 5000 E oder TS 5000 R.Welchen Türschließer brauche ich für barrierefreie Zugänge nach DIN 18040?Der Standard-TS 5000 erfüllt DIN 18040 bis 1100 mm Flügelbreite. Für breitere barrierefreie Türen empfiehlt sich der TS 5000 ECline (bis 1250 mm, mit Öffnungsunterstützung) oder der TS 5000 EFS/RFS mit Freilauffunktion — die Tür lässt sich dann nahezu widerstandsfrei öffnen.Welche EN-Klasse brauche ich für meine Tür?Die EN-Klasse richtet sich nach der Flügelbreite: EN 2 bis 850 mm, EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 deckt mit EN 2-6 alle Breiten ab und eignet sich für die meisten einflügeligen Türen.Was ist der Unterschied zwischen TS 5000, TS 5000 E und TS 5000 R?Der TS 5000 ist der mechanische Standardschließer. Der TS 5000 E ergänzt eine elektrische Feststellung in der Gleitschiene (24V DC) und braucht eine externe Rauchschalterzentrale. Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert (230V AC) — die kompakteste Lösung für Feststellanlagen.Kann ich eine Feststellanlage nachrüsten?Ja. Beim TS 5000 können Sie durch Austausch der Gleitschiene gegen eine E-Gleitschiene oder R-Gleitschiene eine Feststellanlage nachrüsten. Die mechanische Feststelleinheit (Art. 017924) kann ohne elektrischen Anschluss ergänzt werden. Der Schließerkörper bleibt identisch.Wie oft muss ein Türschließer gewartet werden?Mechanische Türschließer wie der TS 5000 sollten jährlich kontrolliert werden — Schließkraft, Schließgeschwindigkeit und Endschlag prüfen. Bei Feststellanlagen auf Brandschutztüren schreibt DIN 14677 eine Prüfung alle 12 Monate durch eine befähigte Person vor. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ist das Standardmodell der Serie — universell einsetzbar für einflügelige Türen bis 1400 mm. Die folgende Tabelle zeigt, wann eine Spezialvariante sinnvoll ist. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)
DORMA TS 73 EMF, Größe EN 4
DORMA TS 73 EMF - Elektrohydraulische Feststellanlage EN 4 Scherengestänge-Türschließer mit integrierter elektrohydraulischer Feststellung für Feuer- und Rauchschutztüren. Kurz & Knapp Scherengestänge-Türschließer EN 4 mit integrierter elektrohydraulischer Feststellung Feststellpunkt frei wählbar: 75° bis 180° 24V DC Betrieb - benötigt externe Rauchmeldezentrale (RMZ) Bei Rauchalarm oder Stromausfall: automatische Schließung Türblattbreite bis 1.400 mm, geprüft nach EN 1154 und EN 1155 Optional als Freilauftürschließer einsetzbar Produktbeschreibung Der DORMA TS 73 EMF ist ein Scherengestänge-Türschließer mit integrierter elektrohydraulischer Feststellung für Feuer- und Rauchschutztüren. Die Tür wird an einem frei wählbaren Feststellpunkt zwischen 75° und 180° offen gehalten. Die Feststellung arbeitet mit 24V DC und benötigt eine externe Rauchmeldezentrale (RMZ) mit angeschlossenem Rauchmelder. Bei Rauchalarm, Handausloesung oder Stromausfall gibt die elektrohydraulische Feststellung automatisch frei - die Tür schliesst selbsttätig. Der TS 73 EMF kann optional als Freilauftürschließer betrieben werden: Die Tür ist dann frei beweglich (ohne Schließwiderstand) und schliesst nur bei Alarm oder Stromausfall. Dies erleichtert den Durchgang insbesondere für mobilitaetseingeschraenkte Personen. Vorteile & Besonderheiten Integrierte Feststellanlage - ein Geraet statt separater Haftmagnet + Schließer Feststellpunkt 75°-180° - frei wählbar je nach Einbausituation Fail-Safe - bei Stromausfall schliesst die Tür automatisch Optional Freilauf - Tür frei beweglich, schliesst nur bei Alarm EN 1154 + EN 1155 - als Türschließer und Feststellvorrichtung geprüft Technische Daten EigenschaftWert SchließkraftEN 4 (weitere Größen: EN 5, EN 6) Max. Türblattbreite1.400 mm Öffnungswinkelbis 180° Feststellpunkt75°–180°, frei wählbar Schließgeschwindigkeit2 Bereiche, getrennt einstellbar Spannungsversorgung24V DC Leistungsaufnahmeca. 3,5 W (Halten) AntriebNockenscheibe GestängetypScherengestänge (Normalgestänge) RauchmelderNicht integriert — externe RMZ erforderlich MontageTürblattmontage Bandseite AnschlagrichtungDIN-L/DIN-R universell FreilaufOptional einstellbar NormenDIN EN 1154, DIN EN 1155 Montage & Anschluss Der TS 73 EMF wird wie ein normaler Scherengestänge-Türschließer auf dem Türblatt montiert. Zusaetzlich ist ein 24V DC Kabel zur Rauchmeldezentrale (RMZ) erforderlich: RMZ - steuert die Feststellung, überwacht Rauchmelder Rauchmelder - RM-N (Kabel) oder RM-F (Funk) an die RMZ Optional: Handausloesetaster, Funkmodul FM AP Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen CE-KennzeichnungKonformität dormakaba Scherengestänge-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 83380101013-61.600 mmKomfort, Öffnungsdämpfung, AC TS 73 V370101012-41.100 mmKompakt 225 mm, Öffnungsdämpfung TS 73 EMF5301010141.400 mmElektr. Feststellung, 24V DC TS 72222321013-41.100 mmClassicLine, Montageplatte TS 71222121013-41.100 mmClassicLine, Zahntrieb, günstigst Haeufig gestellte Fragen Braucht der TS 73 EMF eine Rauchmeldezentrale?Ja. Der TS 73 EMF hat keinen integrierten Rauchmelder. Eine externe RMZ mit Rauchmelder (RM-N oder RM-F) ist Pflicht für den Betrieb als Feststellanlage. TS 73 EMF oder TS 93 EMR?TS 73 EMF: Scherengestänge, 24V DC, RMZ nötig, EN 4. TS 93 EMR mit Raucherkennung: Gleitschiene, 230V AC, Rauchmelder integriert, EN 2-5 - eigenständige Feststellanlage ohne RMZ. Was passiert bei Stromausfall?Die Feststellung gibt automatisch frei und die Tür schliesst selbsttätig (Fail-Safe-Prinzip). Was ist der Freilauf-Modus?Die Tür bewegt sich frei ohne Schließwiderstand. Erst bei Alarm oder Stromausfall wird die Schließfunktion aktiviert. Für zweifluegelige Türen?Grundsaetzlich möglich. Die Schliessfolge muss über die RMZ oder einen separaten SR 390 gesteuert werden. Welche Peripherie brauche ich?Mindestens: RMZ + Rauchmelder (RM-N oder RM-F). Optional: Handausloesetaster, Funkmodul FM AP, Pruefbuch. Kaufentscheidung Scherengestänge oder Gleitschiene als Feststellanlage?TS 73 EMF: Wenn Scherengestänge gewünscht oder vorhandene Bohrungen genutzt werden sollen. dormakaba TS 93 EMR: Eigenständige Lösung ohne RMZ (230V AC, Rauchmelder integriert). Brauche ich ein Prüfbuch?Ja. Jede Feststellanlage an Feuer-/Rauchschutztüren benötigt ein Prüfbuch nach DIN 14677 für die Dokumentation der monatlichen und jährlichen Prüfungen. Wie oft muss ein Türschließer gewartet werden?Reine Türschließer (ohne Feststellanlage): Sichtprüfung und Funktionsprüfung einmal jährlich. Schließgeschwindigkeit und Endschlag bei Bedarf nachjustieren. Feststellanlagen: Monatliche Funktionsprüfung + jährliche Wartung durch Fachfirma (DIN 14677). EMF oder EMR — was ist der Unterschied?EMF: Elektromechanische Feststellung, 24V DC, braucht externe Rauchmeldezentrale (RMZ) + Rauchmelder. EMR: Integrierter Rauchmelder, 230V AC, eigenständige Feststellanlage ohne externe Komponenten.
GEZE TS 5000 ISM mit integrierter mechanischer Schließfolgeregelung
GEZE TS 5000 ISM GleitschienentürschließerZweiflügeliges Türschließersystem mit mechanischer Schließfolgeregelung in der ISM-Gleitschiene, Bandseite, EN 2-6 Kurz & KnappZweiflügelig mit integrierter mechanischer Schließfolgeregelung (ISM)Schließfolge in der ISM-Gleitschiene integriert — kein Bowdenzug erforderlichEN 2-6, max. Türblattbreite 1400 mm, Bandabstand 1300–2800 mm (Überlänge 3200 mm)Max. Öffnungswinkel 180°, min. Standflügelbreite 400 mmZugelassen nach DIN EN 1154 und EN 1158Symmetrische und asymmetrische Türteilung möglich GEZE TS 5000 ISM — Mechanische Schließfolgeregelung für zweiflügelige TürenDer GEZE TS 5000 ISM ist ein Gleitschienentürschließersystem für zweiflügelige Anschlagtüren mit mechanischer Schließfolgeregelung. Die Schließfolge ist direkt in der durchgehenden ISM-Gleitschiene (2630 × 40 × 30 mm) integriert — ein Bowdenzug wie beim TS 5000 IS ist nicht erforderlich. Die Mechanik in der Schiene stellt sicher, dass der Standflügel vor dem Gangflügel schließt.Das System eignet sich für Türblattbreiten bis 1400 mm pro Flügel und Bandabstände von 1300 bis 2800 mm. Für größere Bandabstände bis 3200 mm ist eine ISM-Gleitschiene in Überlänge (3030 × 40 × 30 mm) erhältlich. Der maximale Öffnungswinkel beträgt 180°, die minimale Standflügelbreite 400 mm.Optional kann eine mechanische Feststelleinheit ISM (Art. 118437) in die Gleitschiene eingesetzt werden, die die Tür bei einem definierten Öffnungswinkel festhält. Die Montage erfolgt auf der Bandseite — beide Schließer werden auf den Türblättern befestigt, die ISM-Gleitschiene am Sturz. Vorteile des GEZE TS 5000 ISMMechanische Schließfolgeregelung — in der Gleitschiene integriert, kein Bowdenzug nötigElegante Lösung — keine zusätzlichen sichtbaren KomponentenStufenlos einstellbare Schließkraft EN 2-6 — für Türblattbreiten bis 1400 mmMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbarÜberlänge verfügbar — Bandabstand bis 3200 mm mit Überlängen-GleitschieneZugelassen nach EN 1154 und EN 1158 — für Feuer- und RauchschutztürenSymmetrisch und asymmetrisch — flexible TürteilungOptionale Feststelleinheit ISM — mechanische Feststellung nachrüstbar (Art. 118437) Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1300 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)ISM-Gleitschiene (B × H × T)2630 × 40 × 30 mm (Überlänge: 3030 × 40 × 30 mm)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarMontageTürblattmontage BandseiteTürteilungSymmetrisch und asymmetrischZulassungenDIN EN 1154, EN 1158 Schließfolgeregelung: ISM (mechanisch) vs. IS (hydraulisch)Der GEZE TS 5000 ISM arbeitet mit mechanischer Schließfolgeregelung, direkt in der Gleitschiene integriert:MerkmalISM (mechanisch)IS (hydraulisch)FunktionsprinzipMechanik in der GleitschieneBowdenzug zwischen den SchließernZusätzliche KomponentenKeineBowdenzug erforderlichMontageaufwandSchließfolge integriertBowdenzug verlegenOptikKeine sichtbaren ZusatzteileBowdenzug in Schiene verdecktPreisHöherGünstigerZulassungenEN 1154 + EN 1158EN 1154 Montagearten GEZE TS 5000 ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)Standardmontage, Montageplatte empfohlenMontageplatte (Art. 118702) bei Feuer- und Rauchschutztüren zwingend erforderlich. MontagehinweiseDas GEZE TS 5000 ISM System wird auf der Bandseite montiert. Beide Schließer auf den Türblättern, die ISM-Gleitschiene durchgehend am Sturz.Bohrlehre GEZE verwenden für exakte PositionierungISM-Gleitschiene mittig am Sturz ausrichtenSchließfolge nach Montage prüfen: Standflügel muss vor Gangflügel schließenSchließkraft beider Flügel separat einstellenOptionale Feststelleinheit ISM (118437) in Gleitschiene einsetzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1158 — Koordinierungseinrichtungen für Drehflügeltüren (Schließfolgeregelung)Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (zweiflügelig)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite pro Flügel) Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWarum ist die mechanische Schließfolgeregelung (ISM) besser als die hydraulische (IS)?Die ISM hat die Schließfolge direkt in der Gleitschiene integriert — kein Bowdenzug, keine Zusatzkomponenten. Optisch eleganter, weniger wartungsanfällig und nach EN 1158 zugelassen. Die IS-Variante ist dafür günstiger.Welchen Bandabstand brauche ich mindestens?Der minimale Bandabstand für den TS 5000 ISM beträgt 1300 mm. Der maximale Bandabstand ist 2800 mm mit der Standard-ISM-Gleitschiene und 3200 mm mit der Überlängen-Variante.Kann ich eine mechanische Feststelleinheit nachrüsten?Ja, die mechanische Feststelleinheit ISM (Art. 118437) kann jederzeit in die ISM-Gleitschiene eingesetzt werden. Sie hält die Tür bei einem definierten Öffnungswinkel mechanisch fest. Kein elektrischer Anschluss erforderlich.Welche minimale Standflügelbreite ist möglich?Die minimale Standflügelbreite beträgt 400 mm. Bei der Bandgegenseite-Variante (L-ISM) sind es 380 mm.Ist eine asymmetrische Türteilung möglich?Ja, der TS 5000 ISM eignet sich für symmetrische und asymmetrische Türteilung. Die Schließkraft jedes Flügels wird separat eingestellt.Welche Oberflächen sind für die ISM-Gleitschiene verfügbar?Silberfarbig (115549), weiß (115591), schwarz (198813), Edelstahl ähnlich (115592) und nach RAL (115593). Überlängen in silberfarbig (115598) und nach RAL (115599). Häufige Fragen zur Auswahl zweiflügeliger TürschließerBandseite oder Bandgegenseite?ISM = Bandseite (Schließer auf Türblatt, max. 180° Öffnungswinkel). L-ISM = Bandgegenseite (Schließer am Sturz, max. 130°, Schließer von Öffnungsseite nicht sichtbar).Brauche ich eine Feststellanlage?Nur wenn die Tür im Normalbetrieb offen stehen soll. Dann E-ISM (24V DC, externe RSZ) oder R-ISM (230V AC, integrierter Rauchmelder) wählen. Sonst reicht die mechanische Feststelleinheit ISM (118437) für manuelles Festhalten.Was ist der Unterschied zum VPK (Komplettpaket)?Das TS 5000 L-ISM VPK ist ein Komplettpaket für die Bandgegenseite mit Panikfunktion an beiden Flügeln. Es enthält 2 Schließer + ISM-Gleitschiene BG + CB flex Mitnehmerklappe.Kann ich von ISM auf E-ISM oder R-ISM aufrüsten?Ja. Die Schließer bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine E-ISM-Gleitschiene (elektr. Feststellung, 24V DC) oder R-ISM-Gleitschiene (Feststellung + Rauchmelder, 230V AC).Welche Zulassungen braucht eine zweiflügelige Brandschutztür?Türschließer: EN 1154. Schließfolgeregelung: EN 1158. Feststellanlage: EN 1155. Jährliche Prüfung nach DIN 14677 bei Feststellanlagen.Wie oft muss gewartet werden?Jährlich: Schließfolge prüfen, Schließkraft kontrollieren, Gleitschiene auf Beschädigung prüfen. Bei Brandschutztüren: Prüfung nach DIN 14677.
GEZE TS 4000 mit Normalgestänge
GEZE TS 4000 — Leistungsstarker Gestängetürschließer EN 1-6 Kurz & KnappObenliegender Gestängetürschließer EN 1-6 für Türen bis 1400 mm FlügelbreiteMit integrierter Öffnungsdämpfung, optischer Schließkraftanzeige und SicherheitsventilFür Feuer- und Rauchschutztüren nach EN 1154 zugelassenDIN links/rechts ohne Umstellung Der GEZE TS 4000 im Detail Der GEZE TS 4000 ist ein leistungsstarker obenliegender Gestängetürschließer für anspruchsvolle Einsatzbereiche. Mit seinem breiten Schließkraftbereich von EN 1 bis EN 6 deckt er Türflügel bis 1400 mm Breite ab. Die Variante EN 5-7 erweitert den Einsatzbereich sogar bis 1600 mm. Zu den Besonderheiten gehören die integrierte Öffnungsdämpfung, die das unkontrollierte Aufreißen der Tür verhindert, sowie eine optische Schließkraftanzeige zur schnellen visuellen Kontrolle der eingestellten Größe. Ein Sicherheitsventil schützt den Türschließer vor mutwilliger Beschädigung durch gewaltsames Aufreißen. Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung sind bequem von vorn einstellbar. Der Türschließer ist für DIN links und DIN rechts angeschlagene Türen ohne Umstellung einsetzbar und nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 4000 bildet die Basis einer umfangreichen Produktfamilie mit Varianten für elektrische Feststellung, integrierte Rauchmelder und Schließfolgeregelung. Ihre Vorteile Breiter Schließkraftbereich — EN 1-6 für Türen bis 1400 mm (EN 5-7 bis 1600 mm) Integrierte Öffnungsdämpfung — Verhindert unkontrolliertes Aufreißen der Tür Optische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten Größe Sicherheitsventil — Schutz vor mutwilliger Beschädigung Brandschutz-zugelassen — Für Feuer- und Rauchschutztüren nach EN 1154 Barrierefrei — Bis 1100 mm Flügelbreite nach DIN 18040 einsetzbar Einstellung von vorn — Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung Universell einsetzbar — DIN links/rechts ohne Umstellung Technische Daten EigenschaftWert EN-KlasseEN 1–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm (EN 5–7: 1.600 mm) Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel180° Abmessungen Schließkörper287 × 46 × 60 mm (B × H × T) MontageBandseite, Kopfmontage BGS, Parallelarm BGS SchließkraftverstellungVon vorn Optische SchließkraftanzeigeJa ÖffnungsdämpfungJa, hydraulisch einstellbar EndschlagÜber Gestänge SicherheitsventilJa (Schutz gegen mutwillige Beschädigung) FeststellungOptional (mechanisch über Feststellgestänge, 70–150°) DIN-RichtungLinks/rechts ohne Umstellung BrandschutzFür Feuer- und Rauchschutztüren zugelassen NormEN 1154 Verfügbare Varianten ArtikelnummerAusführung 102789.102421Silberfarbig mit Normalgestänge 102789.102445Silberfarbig mit Feststellgestänge 102791.102423Weiß (RAL 9016) mit Normalgestänge 102791.102447Weiß (RAL 9016) mit Feststellgestänge Das Feststellgestänge ermöglicht eine mechanische Feststellung der Tür in geöffneter Position. Für die Montage auf Türen ohne Bohrungen steht eine passende Montageplatte TS 4000 zur Verfügung. Montage Der GEZE TS 4000 kann sowohl auf der Bandseite als auch auf der Bandgegenseite montiert werden. Bei der Standardmontage auf der Bandseite wird der Schließkörper auf dem Türblatt befestigt, das Gestänge am Türrahmen. Der maximale Öffnungswinkel beträgt 180°. Bei der Montage auf der Bandgegenseite wird der Schließkörper am Türrahmen und das Gestänge am Türblatt befestigt. Diese Variante eignet sich, wenn der Schließer von der Aufgehseite nicht sichtbar sein soll. Alle Einstellungen — Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung — sind nach der Montage bequem von vorn zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Normen & Zulassungen NormBeschreibung EN 1154Türschließmittel mit kontrolliertem Schließablauf Feuer-/RauchschutzZugelassen für Feuer- und Rauchschutztüren DIN 18040Barrierefreies Bauen (bis 1100 mm Flügelbreite) Montagearten Der TS 4000 kann auf verschiedene Arten montiert werden. Die Parallelarm-Montage ist nur bis EN 5 möglich. MontageartPosition SchließerPosition GestängeHinweis Türblattmontage BandseiteTürblattRahmenStandard Kopfmontage BandgegenseiteRahmenTürblattSchließer am Rahmen Parallelarm-Montage BGSTürblatt (BGS)RahmenNur bis EN 5 EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 1750 mmLeichte InnentürenEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040)EN 51250 mmBreite Türen, ECline barrierefreiEN 61400 mmSchwere Brandschutztüren GEZE TS 4000 vs. TS 5000 — Gestänge oder Gleitschiene? Der TS 4000 mit Scherengestänge bietet maximale Robustheit und ist auch als EN 5-7 für Türen bis 1600 mm erhältlich. Der TS 5000 mit Gleitschiene bietet durch klare Linienführung und einfacheres Einstellen. ModellENMax. BreiteMontageBesonderheit TS 4000EN 1-61400 mmGestängeSicherheitsventil, bis EN 5-7 (1600 mm)TS 5000EN 2-61400 mmGleitschieneKlares Design, optische SchließkraftanzeigeTS 2000 NVEN 2-41100 mmGestängeKompakt, gleiche Gestänge wie TS 4000 Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung KrankenhausFlur-BrandschutztürenBrandschutz T30/T90, BarrierefreiheitTS 4000 EN 3–4 mit Feststellgestänge SchuleFluchtwegtürenRobuster Betrieb, hohe FrequenzTS 4000 EN 4–5 BürogebäudeTreppenhaus-BrandschutztürenZuverlässiger Brandschutz, FeststellungTS 4000 mit Feststellarm IndustriebauSchwere Stahltüren bis 1.600 mmEN 5–7, maximale SchließkraftTS 4000 EN 5–7 PflegeeinrichtungStationstürenBarrierefreiheit, FeststellungTS 4000 EN 3 mit Feststellgestänge Häufige Fragen zum GEZE TS 4000 Der TS 4000 schließt die Brandschutztür nicht vollständig — was tun?Endschlag über die Gestänge-Einstellung nachregeln. Bei Brandschutztüren muss die Tür in die Falle fallen (EN 1154). Schließgeschwindigkeit im letzten Winkelbereich erhöhen. Was bedeutet das Sicherheitsventil beim TS 4000?Das Sicherheitsventil schützt den Schließkörper bei mutwilligem Aufreißen der Tür. Die Hydraulik wird nicht beschädigt, auch wenn die Tür gewaltsam geöffnet wird. Kann ich den TS 4000 EN 1–6 gegen EN 5–7 tauschen?Ja, der Schließkörper hat die gleichen Abmessungen (287 × 46 × 60 mm). Gleiche Bohrungen, gleiches Gestänge. Nur die Leistungsklasse ändert sich. Wie stelle ich die optische Schließkraftanzeige richtig ein?Die farbige Anzeige auf der Schließer-Vorderseite zeigt die eingestellte EN-Klasse. Bei Brandschutztüren muss die angezeigte Klasse der Anforderung entsprechen. Kann ich eine Feststellung nachrüsten?Ja, mit dem Feststellgestänge (mechanisch, 70–150°). Alternativ das ein-/ausschaltbare Feststellgestänge verwenden. Die Gestänge vom TS 4000/2000 sind untereinander kompatibel. Der TS 4000 wird auf der Bandgegenseite mit Parallelarm montiert — was beachten?Bei Parallelarm-Montage (BGS) reduziert sich die max. EN-Klasse auf EN 5. Eigene Montageplatte Gestänge (Parallelarm) verwenden. Passen Gestänge vom TS 2000 NV auf den TS 4000?Ja, die Gestänge TS 4000/2000 sind untereinander kompatibel — Standard, Feststellung, ein-/ausschaltbar und verlängert. Was unterscheidet den TS 4000 vom TS 5000?TS 4000: Scherengestänge, sichtbares Gestänge, EN 1–6 (bzw. 5–7). TS 5000: Gleitschiene, flachere Optik, EN 2–6. Gleicher Leistungsbereich, unterschiedliche Montage und Optik. Kaufberatung: GEZE TS 4000 — der vielseitige Türschließer TS 4000 oder TS 5000 — welcher passt besser?Der TS 4000 und der TS 5000 decken beide EN 1–6 ab und sind für schwere Türen bis 1400 mm geeignet. Der TS 5000 bietet jedoch mehr Zubehör-Optionen (ECline, ISM, R-ISM) und eine größere Auswahl an Gleitschienen. Der TS 4000 ist die robuste, wirtschaftliche Wahl für Standardanwendungen. Gestänge oder Gleitschiene beim TS 4000?Dieses Modell wird mit Normalgestänge geliefert — der bewährte Klassiker für maximale Schließkraft. Für den TS 4000 gibt es keine Gleitschienen-Option. Wenn Sie eine Gleitschiene bevorzugen, wählen Sie den GEZE TS 5000 mit Standard-Gleitschiene. Brauche ich eine Schließfolgeregelung?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung Pflicht. Der TS 4000 IS hat die Schließfolgeregelung integriert. Alternativ gibt es den SR Schließfolgeregler als separate Komponente. TS 4000 oder TS 2000 NV — wann genügt das kleinere Modell?Der TS 2000 NV deckt EN 2–4 ab (Türen bis ca. 1100 mm, 80 kg). Für schwere Brand- und Rauchschutztüren, Außentüren oder Türen über 1100 mm ist der TS 4000 mit EN 1–6 die sichere Wahl. Kann ich den TS 4000 zur Feststellanlage aufrüsten?Ja, GEZE bietet den TS 4000 in mehreren FSA-Varianten: TS 4000 E (elektromechanische Feststellung), TS 4000 EFS (Freilauf) und TS 4000 R (integrierter Rauchmelder). Eine Nachrüstung des Standard-TS 4000 ist nicht möglich — die FSA-Varianten sind eigenständige Modelle.
GEZE TS 5000 IS mit integrierter Schließfolgeregelung
GEZE TS 5000 IS – Türschließer mit integrierter Schließfolgeregelung für zweiflügelige Türen Obenliegender Gleitschienentürschließer für den Gangflügel | Integrierte Schließfolgeregelung nach EN 1158 | EN 2-6 | Für Feuer- und Rauchschutztüren | Art.-Nr. 027320 (silber) / 027322 (weiß) Kurz & KnappDer GEZE TS 5000 IS ist ein obenliegender Türschließer für zweiflügelige Feuer- und Rauchschutztüren mit integrierter SchließfolgeregelungMontage am Gangflügel auf der Bandseite, EN Größe 2-6, Flügelbreite bis 1400 mmEinstellbare Schließkraft mit optischer Größenanzeige, regulierbare Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag – alle Funktionen von vorn einstellbarDer TS 5000 IS wird als Ersatz-Schließkörper für bestehende Anlagen eingesetztFür Neuinstallationen empfehlen wir das aktuelle System GEZE TS 5000 ISM GEZE TS 5000 IS – Gangflügel-Schließer mit Schließfolgeregelung Der GEZE TS 5000 IS ist der Gangflügel-Türschließer für zweiflügelige Türanlagen mit integrierter mechanischer Schließfolgeregelung nach EN 1158. Die Schließfolgeregelung stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt – eine Voraussetzung für die Funktion von Feuer- und Rauchschutztüren. Der Schließkörper entspricht dem bewährten GEZE TS 5000 mit allen bekannten Einstellmöglichkeiten: Schließkraft EN 2-6 mit optischer Anzeige, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung – alles von vorn einstellbar, DIN links und DIN rechts verwendbar. Wichtiger Hinweis: Der TS 5000 IS ist der Vorgänger des aktuellen TS 5000 ISM-Systems. Er wird als Ersatz-Schließkörper für bestehende TS 5000 IS-Anlagen eingesetzt. Für Neuanlagen verwenden Sie das ISM-System mit durchgehender ISM-Gleitschiene. Lieferumfang: Türschließer GEZE TS 5000 IS (Schließkörper für Gangflügel) Vorteile des GEZE TS 5000 IS Integrierte Schließfolgeregelung: Stellt die korrekte Schließreihenfolge bei zweiflügeligen Türen sicher – Gangflügel schließt zuerst, dann Standflügel Optische Schließkraftanzeige: EN-Größe 2-6 von vorn ablesbar und einstellbar – kein Rätselraten bei der Einstellung Öffnungsdämpfung: Regulierbar, schützt Wände und Möbel vor unkontrolliertem Aufschwingen Universell verwendbar: DIN links und DIN rechts, gleicher Schließkörper – kein Umrüsten nötig Bewährter TS 5000 Schließkörper: Gleiche Qualität und Einstellmöglichkeiten wie der Standard-TS 5000 Feuer- und Rauchschutztüren: Geprüft nach EN 1154 und EN 1158 für den Einsatz an Brand- und Rauchschutztüren Technische Daten EigenschaftWert SchließertypObenliegender Gleitschienentürschließer EinsatzGangflügel, zweiflügelige Türen SchließfolgeregelungIntegriert, mechanisch (EN 1158) EN-Größe2-6 (von vorn einstellbar) Flügelbreite max.1400 mm MontageNormalmontage auf Türblatt, Bandseite DIN-RichtungLinks und rechts verwendbar SchließgeschwindigkeitEinstellbar (von vorn) EndschlagEinstellbar (von vorn) ÖffnungsdämpfungRegulierbar mit optischer Anzeige NormenEN 1154, EN 1158 ZulassungFeuer- und Rauchschutztüren Verfügbare Varianten Art.-Nr.Farbe 027320silberfarbig 027322weiß RAL 9016 Bandgegenseite: Für Montage auf der Bandgegenseite verwenden Sie den GEZE TS 5000 L-IS. Montagehinweise Montageart: Normalmontage auf dem Türblatt (Bandseite) mit Montageplatte Gleitschiene: Wird mit der IS-Gleitschiene (integrierte Schließfolgeregelung) betrieben – diese ist nicht im Lieferumfang enthalten Bandabstand: Maximaler Bandabstand bis 2800 mm (beide Flügel zusammen) Bowdenzug: Die Verbindung zwischen Gangflügel- und Standflügelschließer erfolgt über den Bowdenzug (Art.-Nr. 076198) Einstellung: Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung von vorn einstellbar – kein Abnehmen des Schließers erforderlich TS 5000 IS vs. TS 5000 ISM – Was ist der Unterschied? MerkmalTS 5000 IS (alt)TS 5000 ISM (aktuell) SystemSeparate Gleitschiene + BowdenzugDurchgehende ISM-Gleitschiene SchließfolgeregelungÜber BowdenzugverbindungMechanisch in der Gleitschiene integriert OptikZwei separate GleitschienenEine durchgehende Schiene (30 mm Bauhöhe) VariantenIS, L-ISISM, L-ISM, E-ISM, R-ISM, ECline, SoftClose, Freilauf FeststellungNicht verfügbarE-ISM, R-ISM StatusErsatzteil für BestandsanlagenAktuelle Produktlinie Empfehlung: Für Neuinstallationen das TS 5000 ISM-System verwenden. Der TS 5000 IS ist ausschließlich als Ersatz für bestehende IS-Anlagen vorgesehen. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte Fragen zum GEZE TS 5000 IS Ist der TS 5000 IS mit dem TS 5000 ISM kompatibel?Nein. Der TS 5000 IS verwendet ein eigenes Gleitschienensystem mit Bowdenzug, das nicht mit der ISM-Gleitschiene kompatibel ist. Ein Austausch erfordert den Wechsel des gesamten Systems (Schließer + Gleitschienen). Kann ich nur den Schließkörper tauschen?Ja. Der TS 5000 IS-Schließkörper kann als Ersatzteil in bestehenden IS-Anlagen getauscht werden, ohne die Gleitschiene und den Bowdenzug zu wechseln. Brauche ich den Bowdenzug zusätzlich?Der Bowdenzug (Art.-Nr. 076198) verbindet Gang- und Standflügelschließer und ist für die Schließfolgeregelung erforderlich. Er ist nicht im Lieferumfang des Schließkörpers enthalten. Welche Gleitschiene gehört zum TS 5000 IS?Der TS 5000 IS verwendet die IS-Gleitschiene (nicht die ISM-Gleitschiene). Diese ist als Komplettsystem bestellt worden und wird nicht separat als Einzelartikel geführt. Kann ich den TS 5000 IS an einflügelige Türen montieren?Nein. Der TS 5000 IS ist ausschließlich für zweiflügelige Türen mit Schließfolgeregelung konzipiert. Für einflügelige Türen verwenden Sie den GEZE TS 5000. Welche Farben sind verfügbar?Silberfarbig (027320) und weiß RAL 9016 (027322). Kaufberatung: Welche GEZE Feststellanlage? TS 5000 IS oder TS 5000 ISM — was ist der Unterschied?Der TS 5000 IS nutzt ein Gestänge mit separatem Bowdenzug zur Schließfolgeregelung. Der TS 5000 ISM hat die Schließfolgeregelung kompakt in der Gleitschiene integriert — moderner, wartungsärmer und optisch unauffälliger. Für Neuanlagen empfehlen wir den ISM. Wann brauche ich den TS 5000 IS als Ersatzteil?Der TS 5000 IS ist die richtige Wahl, wenn Sie einen bestehenden IS-Türschließer 1:1 ersetzen müssen, ohne die Bohrlöcher und die Verkabelung zu ändern. Bei einer kompletten Neuanlage wechseln Sie besser auf den TS 5000 L-ISM oder TS 5000 ISM. IS oder separater Schließfolgeregler — was ist Pflicht?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung nach DIN EN 1158 Pflicht. Sie können entweder einen IS/ISM-Türschließer verwenden oder einen separaten SR Schließfolgeregler mit zwei Standard-Türschließern kombinieren. TS 5000 IS oder TS 4000 IS — welcher ist besser?Beide nutzen Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 IS bietet mehr Anschlussmöglichkeiten im TS 5000-Ökosystem. Der TS 4000 IS ist die bewährte Alternative, wenn bereits TS 4000 verbaut sind. Funktional sind beide gleichwertig. Kann ich den TS 5000 IS mit einer Feststellanlage kombinieren?Der TS 5000 IS selbst hat keine Feststellfunktion. Für zweiflügelige Brandschutztüren mit Feststellung und Schließfolgeregelung benötigen Sie den TS 5000 L-ISM oder den TS 5000 L-ISM VPK als Komplettpaket. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).
Dorma TS 93 Türschließer EN 2-5
Dorma TS 93 — Gleitschienen-Türschließer EN 2-5 Modularer Türschließer mit Easy-Open-Technologie im Contur Design — für Türblattmontage Bandseite Kurz & Knapp Gleitschienen-Türschließer EN 2-5 für einflügelige Türen — Türblattmontage Bandseite (TS 93 B) Easy-Open-Technologie — 40 % weniger Kraftaufwand beim Öffnen (herzförmige Nockenscheibe) Serienmäßige Schließverzögerung und Öffnungsdämpfung — barrierefreies Bauen nach DIN 18040 Variante mit oder ohne Gleitschiene G-N wählbar Türblattbreite bis 1.250 mm, Contur Design, DIN-L/DIN-R universell Für Bandgegenseite: TS 93 G Produktbeschreibung Der dormakaba TS 93 ist ein modularer Gleitschienen-Türschließer im Contur Design für einflügelige Feuer-, Rauch- und Fluchtwegtüren. Die bewährte Easy-Open-Technologie mit herzförmiger Nockenscheibe reduziert den Kraftaufwand beim Öffnen um 40 % — das stark abfallende Öffnungsmoment erfüllt die Anforderungen der DIN SPEC 1104 für barrierefreie Türen. Schließgeschwindigkeit, Endschlag (7°–0°), Öffnungsdämpfung und Schließverzögerung (120°–70°) sind serienmäßig und lassen sich bequem von vorne über Ventile stufenlos einstellen. Die universelle Montageplatte mit Lochgruppensystem ist für DIN-Links und DIN-Rechts verwendbar. Dieses Produkt ist der TS 93 B für Türblattmontage auf der Bandseite (bzw. Sturzmontage auf der Bandgegenseite). Für Türblattmontage auf der Bandgegenseite gibt es den TS 93 G. Erhältlich mit oder ohne Gleitschiene G-N — wählen Sie die passende Variante. Ohne Gleitschiene z. B. für den Austausch des Schließerkörpers oder wenn eine spezielle Gleitschiene (EMF, EMR, GSR) eingesetzt wird. Vorteile & Besonderheiten Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand beim Öffnen Barrierefreiheit — erfüllt DIN 18040-1/-2 und DIN SPEC 1104 für Türbreiten bis 1.250 mm Serienmäßige Schließverzögerung — stufenlos einstellbar, ideal für Flucht- und Rettungswege Serienmäßige Öffnungsdämpfung — schützt Wände und Möbel Endschlag — stufenlos einstellbar (7°–0°) für kontrolliertes Schließen Contur Design — unsichtbare Befestigung, höhenverstellbare Gleitschiene Modulares System — aufrüstbar mit Feststellanlagen (EMF, EMR), Schließfolgeregler (GSR) Universelle Montageplatte — DIN-L und DIN-R, Lochgruppensystem nach EN 1154 Lieferumfang Türschließer TS 93 B (EN 2-5) mit Montageplatte Gleitschiene G-N höhenverstellbar mit Hebel (bei Variante "Mit Gleitschiene") Verkleidung im Contur Design Montagematerial und Befestigungsschrauben Bei Variante "Ohne Gleitschiene" wird nur der Schließerkörper mit Montageplatte geliefert — z. B. für den Austausch oder zur Kombination mit einer speziellen Gleitschiene. Technische Daten EigenschaftWert SchließkraftEN 2-5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Türblattmontage Bandseite) SchließverzögerungSerienmäßig, stufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig, stufenlos über Ventil Endschlag7°–0°, stufenlos einstellbar MontageTürblattmontage Bandseite / Sturzmontage Bandgegenseite AnschlagrichtungDIN-L und DIN-R (universell) Gewicht Schließerkörper3,5 kg Abmessungen Schließer275 × 53 × 60 mm (L × T × H) Gleitschiene G-NHöhenverstellbar, Contur Design DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 CE-KennzeichnungBauproduktenverordnung DIBt bauaufsichtlich zugelassenFür Feuer- und Rauchschutztüren DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türautomation EPD nach ISO 14025Umwelt-Produktdeklaration Montagearten Der TS 93 B ist für zwei Montagearten vorgesehen: Türblattmontage Bandseite — Schließer auf dem Türblatt, Gleitschiene am Sturz (Standardmontage, Öffnung bis 180°) Sturzmontage Bandgegenseite — Schließer am Sturz, Gleitschiene auf dem Türblatt Für Türblattmontage auf der Bandgegenseite wird der TS 93 G benötigt. Häufig gestellte Fragen Was ist der Unterschied zwischen TS 93 B und TS 93 G?Der TS 93 B ist für Türblattmontage auf der Bandseite (Standard). Der TS 93 G ist für Türblattmontage auf der Bandgegenseite. Technisch identische Leistung, unterschiedliche Montageseite. Wann brauche ich die Variante ohne Gleitschiene?Wenn Sie nur den Schließerkörper austauschen möchten oder eine spezielle Gleitschiene verwenden (z. B. G-EMF für Feststellung, G-EMR für Rauchmelder, GSR für 2-flügelige Türen). Was bedeutet Easy-Open?Die herzförmige Nockenscheibe bewirkt ein stark abfallendes Öffnungsmoment — die Tür lässt sich mit 40 % weniger Kraft öffnen als bei herkömmlichen Türschließern. Ist der Dorma TS 93 barrierefrei?Ja. Der Dorma TS 93 erfüllt DIN 18040-1/-2 und DIN SPEC 1104 für Türbreiten bis 1.250 mm bei Einhaltung des maximalen Öffnungsmomentes von 47 Nm. Kann ich den Dorma TS 93 zur Feststellanlage aufrüsten?Ja. Durch Wechsel der Gleitschiene: G-EMR (eigenständig mit Rauchmelder) oder G-EMF (mit externer RMZ). Oder als Komplettset: dormakaba TS 93 EMR Feststellanlage. Gibt es den TS 93 auch für 2-flügelige Türen?Ja, mit Schließfolgeregler-Gleitschiene (GSR). Komplettsysteme: TS 93 GSR-EMR 2 (mit Rauchmelder) oder TS 93 GSR-EMF 2 (mit externer RMZ). Kaufentscheidung TS 93 oder TS 98 XEA?TS 93: Contur Design, EN 2-5, bis 1.250 mm. TS 98 XEA: XEA Design, EN 1-6, bis 1.400 mm, bis -40 °C, Customer Confection Farbkonzept. Der TS 98 XEA ist die Premium-Alternative für größere Türen und höhere Designansprüche. Bandseite oder Bandgegenseite?Standard ist Bandseite (dieses Produkt). TS 93 G für Bandgegenseite wenn die Bandseite nicht zugänglich ist oder architektonische Gründe eine andere Montageposition erfordern. Mit oder ohne Gleitschiene?Standardmäßig mit Gleitschiene G-N bestellen. Ohne Gleitschiene nur bei Austausch des Schließerkörpers oder Kombination mit spezieller Gleitschiene (EMF, EMR, GSR).
GEZE TS 5000 L-IS - Türschließer mit integrierter Schließfolgeregelung
GEZE TS 5000 L-IS – Türschließer mit integrierter Schließfolgeregelung für die Bandgegenseite Kurz & Knapp: Obentürschließer für zweiflügelige Feuer- und Rauchschutztüren – Montage auf der Bandgegenseite EN 2–6 – Flügelbreite bis 1.400 mm Integrierte Schließfolgeregelung in der Gleitschiene – stellt sicher, dass der Standflügel vor dem Gangflügel schließt Vorgängermodell des TS 5000 L-ISM – als Ersatz-Schließkörper für bestehende L-IS-Anlagen Produktbeschreibung Der GEZE TS 5000 L-IS ist die Bandgegenseite-Variante des TS 5000 IS. Er wird auf zweiflügeligen Türen montiert, bei denen der Schließer auf der Bandgegenseite sitzen muss – beispielsweise aus optischen oder baulichen Gründen. Die integrierte Schließfolgeregelung stellt zuverlässig sicher, dass bei zweiflügeligen Türen der Standflügel erst nach dem Gangflügel schließt. Das ist bei Feuer- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig ins Schloss fällt. Der TS 5000 L-IS ist das Vorgängermodell des TS 5000 L-ISM. Er wird hauptsächlich als Ersatzschließkörper für bestehende L-IS-Anlagen eingesetzt. Für Neuinstallationen empfehlen wir den aktuellen TS 5000 L-ISM. Für die Bandseite-Montage ist der TS 5000 ISM die richtige Wahl. Ihre Vorteile Schließfolgeregelung integriert – Keine zusätzlichen Bauteile nötig, die Steuerung sitzt in der Gleitschiene Bandgegenseite-Montage – Schließer sitzt auf der Gegenseite der Bänder, geeignet wenn die Bandseite nicht zugänglich ist EN 2–6 – Stufenlos einstellbar, deckt Türbreiten bis 1.400 mm ab Bewährte TS 5000 Plattform – Zuverlässige Hydraulik-Technologie von GEZE 1:1 Ersatz – Passgenauer Austausch in bestehenden L-IS-Anlagen ohne Umbau Technische Daten EigenschaftWert EN-KlasseEN 2–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm Max. Bandabstand2.800 mm Öffnungswinkelmax. 120° MontageBandgegenseite ZweiflügeligJa, mit Schließfolgeregelung NormEN 1154 Verfügbare Variante Artikelnr.Ausführung 027331silberfarbig Montage Der TS 5000 L-IS wird auf der Bandgegenseite montiert. Der Schließkörper sitzt auf dem Türblatt, die Gleitschiene mit integrierter Schließfolgeregelung am Türrahmen. Wichtig: Der TS 5000 L-IS ist nicht mit der aktuellen L-ISM-Gleitschiene kompatibel. Verwenden Sie ausschließlich die originale L-IS-Gleitschiene. Zum Anschluss des Standflügels wird ein Bowdenzug benötigt. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen Geprüft für den Einsatz an Feuer- und Rauchschutztüren. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufige Fragen zum GEZE TS 5000 L-IS Was ist der Unterschied zwischen TS 5000 L-IS und TS 5000 L-ISM?Der TS 5000 L-IS ist das Vorgängermodell. Der TS 5000 L-ISM ist die aktuelle Version mit verbesserter mechanischer Schließfolgeregelung. Für Neuinstallationen empfehlen wir den L-ISM. Kann ich den TS 5000 L-IS als Ersatz in einer bestehenden L-IS-Anlage verwenden?Ja, der TS 5000 L-IS ist als 1:1-Ersatzschließkörper für bestehende L-IS-Installationen konzipiert. Die Befestigungspunkte sind identisch. Wofür wird der Bowdenzug benötigt?Der Bowdenzug verbindet den Gangflügel-Schließer mit dem Standflügel und ermöglicht so die Schließfolgeregelung. Was bedeutet „Bandgegenseite“?Der Türschließer wird auf der gegenüberliegenden Seite der Türbänder montiert. Das ist die Seite, zu der die Tür öffnet. Kaufberatung: TS 5000 L-IS — Bandgegenseite mit Schließfolgeregelung L-IS oder L-ISM — welche Variante für die Bandgegenseite?Der TS 5000 L-IS nutzt ein Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 L-ISM hat die Schließfolgeregelung in der Gleitschiene integriert — kompakter und wartungsärmer. Für Neuanlagen ist der L-ISM die modernere Lösung. Wann wird die L-Variante (Bandgegenseite) gewählt?Die L-Variante montiert den Türschließer auf dem Blendrahmen statt auf dem Türblatt. Das ist nötig, wenn der Türschließer von der Fluchtwegseite unsichtbar sein soll oder die Türkonstruktion eine Türblattmontage nicht erlaubt. Die Türzulassung gibt oft die Montageseite vor. L-IS oder IS — Bandgegenseite oder Bandseite?Der TS 5000 IS montiert auf dem Türblatt (Bandseite), der L-IS auf dem Blendrahmen (Bandgegenseite). Beide haben identische Schließleistung und Schließfolgeregelung. Entscheidend ist die Einbausituation vor Ort. Kann ich den L-IS als Ersatzteil für eine bestehende Anlage verwenden?Ja, der TS 5000 L-IS ist der passende Ersatz für vorhandene L-IS-Anlagen mit Gestänge und Bowdenzug. Prüfen Sie vor dem Austausch, ob die Bohrlöcher identisch sind. Für einen Umstieg auf Gleitschiene empfiehlt sich der TS 5000 L-ISM. Gibt es den L-IS auch mit Feststellung?Der TS 5000 L-IS selbst hat keine Feststellfunktion. Für Feststellung auf der Bandgegenseite mit Schließfolgeregelung wählen Sie den TS 5000 L-ISM mit R-ISM BG-Gleitschiene oder den TS 5000 L-ISM VPK.
GEZE TS 3000 V
GEZE TS 3000 V – Kompakter Gleitschienentürschließer EN 1–4 Kurz & Knapp: Kompakter Obentürschließer mit Gleitschiene – EN 1–4, Flügelbreite bis 1.100 mm 4 Montagevarianten: Bandseite, Bandgegenseite, direkt oder mit Montageplatte Thermostabilisiertes Hydrauliksystem – kein Nachstellen bei Temperaturänderungen Kompatibel mit der Gleitschiene TS 3/5000 – gleiche Schiene wie beim TS 5000 DIN links/rechts ohne Umstellung verwendbar Produktbeschreibung Der GEZE TS 3000 V ist ein kompakter Gleitschienentürschließer für einflügelige Türen bis 1.100 mm Flügelbreite. Mit EN 1–4 deckt er ein breites Anwendungsspektrum ab – von leichten Innentüren bis hin zu Feuer- und Rauchschutztüren. Besonders praktisch: Die Schließkraftverstellung erfolgt seitlich am Schließkörper. Schließgeschwindigkeit und Endschlag werden über zwei separate Ventile eingestellt. Das thermostabilisierte Hydrauliksystem sorgt dafür, dass die eingestellte Schließgeschwindigkeit auch bei Temperaturschwankungen konstant bleibt. Ein Nachstellen im Sommer oder Winter ist nicht erforderlich. Der TS 3000 V nutzt die gleiche Gleitschiene wie der GEZE TS 5000. Auch die T-Stop-Gleitschiene und die mechanische Feststelleinheit sind kompatibel. Ihre Vorteile Thermostabilisierte Hydraulik – Gleichmäßiger Schließablauf bei jeder Temperatur, kein saisonales Nachstellen 4 Montagevarianten – Bandseite und Bandgegenseite, direkt oder mit Montageplatte – flexibel an jede Einbausituation anpassbar Kompakte Bauform – Dezentes Erscheinungsbild an der Tür DIN links/rechts ohne Umstellung – Ein Schließer für alle Türanschläge Gleitschienen-Kompatibilität – Verwendet die gleiche Schiene wie der TS 5000 – bei einem späteren Upgrade muss nur der Schließkörper getauscht werden Barrierefreiheit – Erfüllt DIN 18040 bei Türbreiten bis 1.100 mm Technische Daten EigenschaftWert EN-KlasseEN 1–4 (stufenlos einstellbar) Max. Flügelbreite1.100 mm Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel180° Abmessungen Schließkörperca. 226 × 51 × 60 mm (B × H × T) Abmessungen Gleitschiene448,5 × 30,5 × 20,5 mm Montage4 Varianten: Bandseite, BGS, Kopfmontage BS/BGS SchließkraftverstellungSeitlich am Schließkörper ÖffnungsdämpfungNein (BC-Variante separat) EndschlagHydraulisch, über Ventil FeststellungOptional (mechanische Feststelleinheit) DIN-RichtungLinks/rechts ohne Umstellung BrandschutzFür Feuer- und Rauchschutztüren zugelassen NormEN 1154 Verfügbare Varianten Der TS 3000 V ist in mehreren Farben erhältlich. Varianten mit „.071924“ im Artikelnr. enthalten zusätzlich eine mechanische Feststelleinheit. Artikelnr.MontageFarbeGleitschiene 028348.068221BandseitesilberfarbigStandard 028348.102363BandseitesilberfarbigT-Stop 028350.015695BandgegenseiteweißStandard 028350.108481BandgegenseitesilberfarbigStandard 028348.068221.071924BandseitesilberfarbigStandard + Feststellung 028348.102363.071924BandseitesilberfarbigT-Stop + Feststellung 028350.015695.071924BandgegenseiteweißStandard + Feststellung 028350.108481.071924BandgegenseitesilberfarbigStandard + Feststellung Montage Der TS 3000 V kann in 4 Varianten montiert werden: Bandseite, direkt – Schließkörper auf dem Türblatt, Gleitschiene am Rahmen Bandseite, mit Montageplatte – Wenn keine direkte Befestigung möglich ist (z. B. Glasrahmen) Bandgegenseite, direkt – Schließkörper am Rahmen, Gleitschiene auf dem Türblatt Bandgegenseite, mit Montageplatte – Für erhöhte Flexibilität Die Schließkraft wird über eine Schraube an der Seite des Schließkörpers eingestellt – nicht von vorn. Schließgeschwindigkeit und Endschlag werden über separate Ventile reguliert. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen DIN 18040Barrierefreies Bauen (bei Türbreiten bis 1.100 mm) Zugelassen für Feuer- und Rauchschutztüren. Montagearten Der TS 3000 V bietet vier Montagevarianten für maximale Flexibilität bei der Installation. MontageartPosition SchließerPosition GleitschieneHinweis Türblattmontage BandseiteTürblatt (Bandseite)RahmenStandard Türblattmontage BandgegenseiteTürblatt (Bandgegenseite)RahmenSchließer von Öffnungsseite nicht sichtbar Kopfmontage BandseiteRahmen (Bandseite)TürblattBei begrenztem Platz am Türblatt Kopfmontage BandgegenseiteRahmen (Bandgegenseite)TürblattSchließer am Rahmen EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 1750 mmLeichte InnentürenEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040) Welcher GEZE Türschließer für welchen Einsatz? Die GEZE Türschließer unterscheiden sich in Leistungsklasse, Montagetyp und Funktionsumfang. Die folgende Tabelle hilft bei der Auswahl des passenden Modells. ModellENMax. BreiteMontageBesonderheit TS 3000 VEN 1-41100 mmGleitschiene, 4 VariantenKompakt, BrandschutzTS 5000EN 2-61400 mmGleitschieneÖffnungsdämpfung, Schließkraft von vornTS 4000EN 1-61400 mmGestängeSicherheitsventil, 180° ÖffnungswinkelTS 2000 NVEN 2-41100 mmGestängeKompakt (226 mm), gleiche Gestänge wie TS 4000 Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung BürogebäudeInnentüren FlureKompakte Optik, EN 3–4TS 3000 V mit Standardgleitschiene WohnungsbauWohnungseingangstürenLeiser Betrieb, barrierefreier ZugangTS 3000 V mit Feststelleinheit PflegeeinrichtungZimmertürenBarrierefreiheit DIN 18040, geringer WiderstandTS 3000 V EN 3 SchuleKlassenraumtürenRobuster Betrieb, BrandschutzTS 3000 V EN 4 mit Feststelleinheit HotelGästezimmertürenDezente Optik, leises SchließenTS 3000 V mit T-Stop-Gleitschiene Häufige Fragen zum GEZE TS 3000 V Der TS 3000 V schließt die Tür nicht vollständig — was tun?Endschlagventil (von vorn zugänglich) im Uhrzeigersinn nachstellen. Bei Brandschutztüren muss die Tür in die Falle fallen (EN 1154). Passt die Gleitschiene vom TS 3000 V auch auf den TS 5000?Ja. Der TS 3000 V verwendet die gleiche Gleitschiene TS 3/5000 (448,5 mm). Bei einem Upgrade muss nur der Schließkörper getauscht werden. Wo sitzt die Schließkraftverstellung beim TS 3000 V?Seitlich am Schließkörper — nicht von vorn wie beim TS 5000. Abdeckkappe abnehmen, EN-Klasse mit Schraubendreher einstellen. Was unterscheidet den TS 3000 V vom TS 3000 V BC?Die BC-Variante hat eine hydraulisch einstellbare Öffnungsdämpfung (Backcheck). Der Standard-TS 3000 V hat keine Öffnungsdämpfung. Kann ich den TS 3000 V auf der Bandgegenseite montieren?Ja. Der TS 3000 V bietet 4 Montagevarianten: Bandseite, Bandgegenseite (Türblatt), Kopfmontage BS und Kopfmontage BGS. Der TS 3000 V schließt im Winter deutlich langsamer — ist das normal?Das thermostabilisierte Hydrauliksystem gleicht Temperaturschwankungen aus. Falls trotzdem spürbar: Schließgeschwindigkeit über das Regulierventil nachstellen. Kann ich eine mechanische Feststellung nachrüsten?Ja, mit der mechanischen Feststelleinheit (Art. 071924). Die Feststelleinheit wird in die Gleitschiene integriert. Ist der TS 3000 V für barrierefreie Türen nach DIN 18040 geeignet?Ja, bei Türbreiten bis 1.100 mm werden die Anforderungen der DIN 18040 erfüllt. Die Schließkraft lässt sich auf EN 1 reduzieren. Kaufberatung: Welcher GEZE Obentürschließer? TS 3000 oder TS 5000 — wann reicht der kleinere Türschließer?Der GEZE TS 3000 V deckt die EN-Klassen 1–4 ab und eignet sich für Türen bis 1100 mm Breite und 80 kg Gewicht. Für schwerere oder breitere Türen bis EN 6 (1400 mm, 120 kg) benötigen Sie den GEZE TS 5000. In Wohn- und Bürobereichen mit Standardtüren ist der TS 3000 die wirtschaftlichere Wahl. Welche Gleitschiene passt zum TS 3000?Der TS 3000 V wird mit der Standard-Gleitschiene geliefert. Für eine Öffnungsbegrenzung empfiehlt sich die T-Stop-Gleitschiene. Beachten Sie: ECline- und R-ISM-Gleitschienen sind ausschließlich für den TS 5000 konzipiert und nicht mit dem TS 3000 kompatibel. Eignet sich der TS 3000 für Brandschutztüren?Der TS 3000 V ist für Feuer- und Rauchschutztüren nach EN 1154 zugelassen. Für zweiflügelige Brandschutztüren mit Schließfolgeregelung benötigen Sie jedoch den TS 5000 IS oder den TS 4000 IS. Gestänge oder Gleitschiene — was sind die Unterschiede?Der TS 3000 V wird mit Gleitschiene geliefert und bietet ein flaches, unauffälliges Design. Eine Gestänge-Variante bietet GEZE beim TS 3000 nicht an. Wenn Sie ein Gestänge bevorzugen, schauen Sie sich den GEZE TS 4000 oder den GEZE TS 2000 NV an. Kann ich den TS 3000 V nachträglich mit Feststellung ausrüsten?Ja, der TS 3000 V lässt sich mit einer mechanischen Feststelleinheit nachrüsten. Für elektrische Feststellung (z. B. im Brandschutz) benötigen Sie dagegen einen Türschließer der TS 5000-Reihe wie den TS 5000 E.
GEZE TS 5000 L
GEZE TS 5000 L — Gleitschienentürschließer Bandgegenseite EN 2-6 Kurz & KnappGleitschienentürschließer für Bandgegenseite — nicht sichtbar von der ÖffnungsseiteStufenlos einstellbare Schließkraft EN 2–6, für Türblattbreiten bis 1400 mmBarrierefrei nach DIN 18040 bis 1100 mm TürblattbreiteZugelassen für Feuer- und Rauchschutztüren nach EN 1154Alle Funktionen von der Vorderseite einstellbar — kein Türausbau nötigDIN links/rechts verwendbar ohne Umstellung GEZE TS 5000 L — verdeckter Türschließer für anspruchsvolle ObjekteDer GEZE TS 5000 L ist ein Gleitschienentürschließer für die Montage auf der Bandgegenseite. Durch die Anbringung auf der Scharnierseite bleibt der Schließer von der Türöffnungsseite nicht sichtbar — eine Lösung für architektonisch anspruchsvolle Umgebungen in Verwaltungsgebäuden, Hotels und öffentlichen Einrichtungen.Mit stufenlos einstellbarer Schließkraft EN 2–6 deckt der TS 5000 L Türblattbreiten bis 1400 mm ab. Die Barrierefreiheit nach DIN 18040 ist bei Türblattbreiten bis 1100 mm gegeben. Die optische Schließkraftanzeige am Schließerkörper ermöglicht eine schnelle Kontrolle der eingestellten Schließkraft.Die hydraulische Öffnungsdämpfung schützt Wände und Einrichtung vor unkontrolliertem Türaufschlag. Der Endschlag wird über ein Ventil geregelt. Sämtliche Einstellungen — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — sind von der Vorderseite zugänglich, ohne die Tür aushängen zu müssen.Der Schließer ist zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Der Schließerkörper (287 × 47 × 60 mm) wird per Kopfmontage auf der Bandseite oder per Türblattmontage auf der Bandgegenseite befestigt. Die Verwendung ist DIN links und DIN rechts ohne Umstellung möglich. Vorteile & BesonderheitenVerdeckte Optik — Nicht sichtbar von der Türöffnungsseite, für architektonisch anspruchsvolle UmgebungenStufenlose Schließkraft EN 2–6 — Für Türblattbreiten bis 1400 mm, feinjustierbarBarrierefreiheit nach DIN 18040 — Bis 1100 mm Türblattbreite normgerechtOptische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten SchließkraftAlle Einstellungen von vorn — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung ohne Türausbau einstellbarHydraulische Öffnungsdämpfung — Schutz vor unkontrolliertem TüraufschlagDIN-Richtung universal — Links/rechts verwendbar ohne UmstellungFeuer-/Rauchschutzzulassung — Zugelassen nach EN 1154 für Brandschutz- und Rauchschutztüren Technische DatenEigenschaftWertProdukttypGleitschienentürschließer, BandgegenseiteSchließkraftEN 2–6, stufenlos einstellbarTürblattbreite max.1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm TürblattbreiteÖffnungswinkel max.120°MontageartenKopfmontage Bandseite / Türblattmontage BandgegenseiteSchließerkörper (B × H × T)287 × 47 × 60 mmGleitschiene BG (L × H × T)448,5 × 30,5 × 20,5 mmÖffnungsdämpfunghydraulischEndschlagüber Ventil geregeltDIN-Richtunglinks/rechts ohne UmstellungSchließkraftanzeigeoptisch, am SchließerkörperEinstellungalle Funktionen von der VorderseiteNormEN 1154ZulassungFeuer- und Rauchschutztüren EN-Klassen & TürblattbreitenEN-KlasseTürblattbreiteBarrierefrei (DIN 18040)EN 2–3bis 950 mmjaEN 3–4bis 1100 mmjaEN 4–5bis 1250 mmneinEN 5–6bis 1400 mmneinDie Schließkraft ist stufenlos innerhalb der EN-Klassen 2–6 einstellbar. Die Barrierefreiheit nach DIN 18040 ist bis EN 3–4 (1100 mm) gewährleistet. MontagevariantenMontageartSchließerGleitschieneKopfmontage Bandseiteauf dem Türblattauf dem RahmenTürblattmontage Bandgegenseiteauf dem Rahmenauf dem TürblattFür die Montage mit Montageplatte: Art. 124683 (silber) oder Art. 124684 (nach RAL). Kompatible Gleitschienen (Bandgegenseite)GleitschieneArt.-Nr.BesonderheitStandard BG025655Im Lieferumfang enthaltenHöhenverstellbar BG115193Ausgleich bei unebenen ZargenT-Stop BG102366Integrierter mechanischer TürstopperWandmontage BG (Sturz)189148Für Sturzmontage bei Glasanlagen MontagehinweiseDer GEZE TS 5000 L wird auf der Bandgegenseite montiert — der Schließerkörper und die Gleitschiene befinden sich auf der Scharnierseite und sind von der Öffnungsseite nicht sichtbar.Bei der Kopfmontage wird der Schließerkörper auf dem Türblatt, die Gleitschiene auf dem Rahmen befestigt. Bei der Türblattmontage ist es umgekehrt: Schließer auf dem Rahmen, Schiene auf dem Türblatt.Alle Einstellventile (Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung) sind von der Vorderseite zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Die Montage ist DIN links und DIN rechts ohne Umstellung möglich.Für die Montage auf Stahlzargen oder bei besonderen Einbausituationen stehen Montageplatten zur Verfügung: Art. 124683 (silber) und Art. 124684 (nach RAL). Optionale FeststellungDer GEZE TS 5000 L kann mit einer mechanischen Feststelleinheit (Art. 071924) nachgerüstet werden. Diese hält die Tür in einem definierten Öffnungswinkel offen und ist bei Bedarf ein- und ausschaltbar.Die Feststelleinheit ist überfahrbar und wird in die Gleitschiene integriert. Sie eignet sich für Standard-, T-Stop- und Boxer-Gleitschienen mit 20,7 mm Profil.Hinweis: Die mechanische Feststellung ist nicht für Feuer- und Rauchschutztüren zugelassen. Für Brandschutztüren mit Offenhaltung sind elektromechanische Feststellanlagen erforderlich. Barrierefreiheit nach DIN 18040Der GEZE TS 5000 L erfüllt die Anforderungen der DIN 18040 (Barrierefreies Bauen) bei Türblattbreiten bis 1100 mm. Dies entspricht den EN-Klassen 2–4 mit stufenlos reduzierter Schließkraft.Durch die stufenlose Einstellung der Schließkraft können die maximal zulässigen Bedienkräfte (47 Nm Öffnungsmoment für Innentüren) eingehalten werden. Die niedrige Einbausituation auf der Bandgegenseite hat keinen Einfluss auf die Barrierefreiheit. Normen & ZulassungenEN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassenDIN 18040 — Barrierefreies Bauen (bis 1100 mm Türblattbreite)CE-Kennzeichnung — Leistungsklasse EN 2–6 Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmR-ISM FeststellanlageEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufige Fragen zum GEZE TS 5000 LWas bedeutet „Bandgegenseite“ beim TS 5000 L?Der Schließer wird auf der Scharnierseite der Tür montiert. Von der Öffnungsseite (der Seite, zu der die Tür aufschwingt) ist er nicht sichtbar. Das ergibt eine saubere Optik auf der repräsentativen Seite.Für welche Türblattbreiten ist der TS 5000 L geeignet?Der Schließer deckt Türblattbreiten bis 1400 mm ab (EN 2–6, stufenlos). Barrierefrei nach DIN 18040 ist er bis 1100 mm einsetzbar.Kann der TS 5000 L auf Feuer- und Rauchschutztüren eingesetzt werden?Ja. Der TS 5000 L ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen.Wie wird die Schließkraft eingestellt?Die Schließkraft ist stufenlos innerhalb EN 2–6 einstellbar. Alle Einstellventile sind von der Vorderseite zugänglich — die Tür muss nicht ausgehängt werden. Die optische Schließkraftanzeige zeigt die aktuelle Einstellung an.Kann der TS 5000 L nachträglich mit Feststellung ausgestattet werden?Ja, mit der mechanischen Feststelleinheit Art. 071924. Diese wird in die Gleitschiene integriert und ist ein-/ausschaltbar. Für Brandschutztüren ist eine mechanische Feststellung allerdings nicht zugelassen.Muss der Schließer für DIN links oder rechts umgestellt werden?Nein. Der GEZE TS 5000 L ist DIN links/rechts verwendbar ohne Umstellung. Kaufberatung: GEZE TS 5000 LWann wähle ich den TS 5000 L statt eines Standard-Gleitschienentürschließers?Der TS 5000 L ist die richtige Wahl, wenn der Türschließer von der Öffnungsseite nicht sichtbar sein soll — etwa in repräsentativen Bereichen wie Hotelfluren, Bürogebäuden oder öffentlichen Einrichtungen.Brauche ich den TS 5000 L mit oder ohne Feststelleinheit?Ohne Feststellung: Für Türen, die nach jedem Öffnen selbständig schließen sollen — insbesondere Feuer- und Rauchschutztüren. Mit Feststellung (Art. 071924): Für Türen, die zeitweise offengehalten werden sollen, z. B. in Bereichen mit hohem Publikumsverkehr. Nicht für Brandschutztüren.Welche Gleitschiene ist die richtige?Standard BG (025655): Für die meisten Einbausituationen, im Lieferumfang enthalten. T-Stop BG (102366): Wenn ein integrierter Türstopper gewünscht ist. Höhenverstellbar BG (115193): Bei unebenen Zargen oder schwierigen Einbausituationen.Ist der TS 5000 L für barrierefreie Gebäude geeignet?Ja, bei Türblattbreiten bis 1100 mm erfüllt er DIN 18040. Für breitere Türen in barrierefreien Bereichen sollte ein automatischer Türantrieb in Betracht gezogen werden.In welchen Farben ist der TS 5000 L erhältlich?Silberfarbig (Standard), weiß, schwarz, Edelstahl-Optik und nach RAL. So lässt sich der Schließer farblich an Tür und Zarge anpassen.Ist der TS 5000 L auch für schwere Metalltüren geeignet?Ja. Mit EN-Klasse 5–6 schließt er auch schwere Türblätter bis 1400 mm zuverlässig. Für die Montage auf Stahlzargen stehen Montageplatten (Art. 124683/124684) zur Verfügung.
Schließfolgeregelung DORMA TS 93 GSR, Größe EN 2-5
DORMA TS 93 GSR - Schließfolgeregelung für zweiflügelige Türen EN 2-5 Gleitschienen-Türschließer mit integrierter Schließfolgeregelung im Contur Design. Kurz & Knapp Gleitschienen-Türschließer mit integrierter Schließfolgeregelung (GSR) für zweiflügelige Feuer- und Rauchschutztüren Steuert die korrekte Schließreihenfolge: Gangflügel schließt vor dem Standflügel - geprüft nach EN 1158 Basiert auf dem DORMA TS 93 - EN 2-5, Easy-Open, bis 1.250 mm Aufrüstbar: GSR-EMF (Feststellung 24V DC) oder GSR-EMR (Feststellung + Rauchmelder 230V AC) Contur Design - optisch kompatibel mit allen TS 93 Varianten Produktbeschreibung Die DORMA TS 93 GSR ist eine Gleitschiene mit integrierter Schließfolgeregelung für zweiflügelige Feuer- und Rauchschutztüren. Sie stellt sicher, dass der Gangflügel vor dem Standflügel schließt - eine Voraussetzung für die ordnungsgemäße Funktion der Türdichtung und den Brandschutz. Die GSR wird auf dem Standflügel montiert. Auf dem Gangflügel sitzt ein standard TS 93 B oder TS 93 G. Die Auslösenase der GSR-Gleitschiene koordiniert den Schließablauf mechanisch - ohne Elektronik, ohne Strom. Für zweiflügelige Türen mit Feststellfunktion stehen Aufrüstvarianten bereit: GSR-EMF (elektromechanische Feststellung, 24V DC, externe RMZ erforderlich) und GSR-EMR (mit integriertem Rauchmelder, 230V AC, eigenständige Feststellanlage). Vorteile & Besonderheiten Integrierte Schließfolgeregelung - korrekte Schließreihenfolge bei zweiflügeligen Türen, geprüft nach EN 1158 Rein mechanisch - keine Elektronik, keine Stromversorgung für die Grundfunktion Easy-Open-Technologie - 40 % weniger Kraftaufwand beim Öffnen Aufrüstbar auf Feststellanlage - GSR-EMF oder GSR-EMR für Brandschutztüren im Dauerbetrieb Contur Design - einheitliches Erscheinungsbild mit TS 93 B am Gangflügel Technische Daten EigenschaftWert SchließkraftEN 2-5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkelbis 180° Schließgeschwindigkeit2 Bereiche, getrennt einstellbar ÖffnungsdämpfungSerienmäßig SchließverzögerungSerienmäßig AntriebNockenscheibe (herzförmig, Easy-Open) MontageStandflügel: GSR-Gleitschiene / Gangflügel: TS 93 mit G-N AnschlagrichtungDIN-Links und DIN-Rechts OberflächenSilber, Weiß, Edelstahl BarrierefreiheitDIN 18040, DIN SPEC 1104 bis 1.250 mm AufrüstoptionenGSR-EMF (24V DC), GSR-EMR (230V AC) Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer - geprüft und klassifiziert DIN EN 1158Schließfolgeregler - korrekte Schließreihenfolge DIN EN 1155Feststellvorrichtungen (bei GSR-EMF/GSR-EMR) CE-KennzeichnungKonformität nach Bauproduktenverordnung DIN 18040-1/-2Barrierefreies Bauen Barrierefreiheit Die TS 93 GSR erfüllt in Kombination mit dem TS 93 am Gangflügel die Anforderungen nach DIN 18040 und DIN SPEC 1104 für Türblattbreiten bis 1.250 mm. Die Easy-Open-Technologie reduziert die Bedienkräfte an beiden Flügeln. DORMA TS 93: Alle Varianten ModellArt.-Nr.ENMontageBesonderheit TS 93 B430200012-5BandseiteStandard, modular TS 93 G430300012-5BandgegenseiteBG-Montage TS 93 N EN 5-7435200015-7BandseiteSchwere Türen bis 1.600 mm TS 93 RF430200012-5BandseiteMechanische Rast (nicht Brandschutz) TS 93 GSR430200012-5StandflügelSchließfolgeregelung zweiflügelig TS 93 EMR mit Raucherkennung640700012-5BandseiteFeststellanlage + Rauchmelder Häufig gestellte Fragen Was macht die Schließfolgeregelung?Sie stellt sicher, dass bei zweiflügeligen Türen der Gangflügel vor dem Standflügel schließt. Ohne korrekte Schließfolge kann die Falzdichtung nicht greifen - der Brandschutz wäre nicht gewährleistet. Wo wird die GSR montiert?Die GSR-Gleitschiene wird auf dem Standflügel montiert. Der Gangflügel erhält einen normalen TS 93 B mit Standard-Gleitschiene G-N. Brauche ich für die GSR Strom?Nein. Die mechanische Schließfolgeregelung funktioniert ohne Elektronik und ohne Strom. Nur die Aufrüstvarianten GSR-EMF (24V DC) und GSR-EMR (230V AC) benötigen eine Spannungsversorgung. Ist die GSR für Brandschutztüren zugelassen?Ja. Die TS 93 GSR ist nach DIN EN 1158 geprüft und für Feuer- und Rauchschutztüren zugelassen. Kann ich die GSR nachträglich zur Feststellanlage aufrüsten?Ja. Gleitschiene GSR gegen GSR-EMF oder GSR-EMR tauschen. Die Montageposition und der Schließkörper bleiben identisch. TS 93 GSR oder TS 98 XEA mit GSR XEA?TS 93 GSR: Contur Design, EN 2-5, bis 1.250 mm. TS 98 XEA mit GSR XEA: XEA Design, EN 1-6, bis 1.400 mm, SoftFlow. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt. Kaufentscheidung Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Wann brauche ich eine Schließfolgeregelung?Bei allen zweiflügeligen Feuer- und Rauchschutztüren mit überfälzten Türblättern. Die Schließfolge ist bauordnungsrechtlich vorgeschrieben. GSR oder separater Schließfolgeregler SR 390?GSR: In der Gleitschiene integriert, unsichtbar, für TS 93 System. SR 390: Separater Regler für Scherengestänge (TS 83, TS 73). GSR oder TS 98 XEA mit GSR XEA?Contur-Bestand: TS 93 GSR. XEA-Neubau: TS 98 XEA + GSR XEA (EN 1-6, SoftFlow). Wie oft muss ein Türschließer gewartet werden?Reine Türschließer (ohne Feststellanlage): Sichtprüfung und Funktionsprüfung einmal jährlich. Schließgeschwindigkeit und Endschlag bei Bedarf nachjustieren. Feststellanlagen: Monatliche Funktionsprüfung + jährliche Wartung durch Fachfirma (DIN 14677).
DORMA Bodentürschließer BTS 80, Größe EN 4
DORMA BTS 80 — Bodentürschließer EN 4 Modulares Bodentürschließer-System für Türen bis 1.400 mm / 300 kg — verdeckter Einbau. Kurz & Knapp Modulares Bodentürschließer-System EN 4, verdeckter Einbau im Boden Für Türblattbreiten bis 1.400 mm und Türgewichte bis 300 kg Für 1- und 2-flügelige Türen, Ganzglas- und Rahmentüren Barrierefreiheit nach DIN SPEC 1104 — leichtes Türöffnen Varianten: BTS 80 | BTS 80 F (Freilauf) Produktbeschreibung Der DORMA BTS 80 ist ein modulares Bodentürschließer-System für den verdeckten Einbau in anspruchsvollen Bauprojekten. Mit EN 4 eignet er sich für Türblattbreiten bis 1.400 mm und Türgewichte bis 300 kg. Das modulare System erlaubt die Kombination mit verschiedenen Zubehörkomponenten: Deckplatten, Türhebel, Drehlager und verlängerte Steckachsen passen sich der jeweiligen Türkonstruktion an. Der BTS 80 eignet sich für Ganzglastüren, Rahmentüren, Außentüren und Feuer-/Rauchschutztüren. Bei 2-flügeligen Türen kann ein zweiter BTS 80 eingesetzt werden. Vorteile & Besonderheiten Modulares System — flexibel für alle Türkonstruktionen und Einbausituationen Bis 300 kg Türgewicht — für schwere Stahl-, Ganzglas- und Außentüren Verdeckter Einbau — unsichtbar im Boden, nur Deckplatte sichtbar Robuste Bauweise — für stark frequentierte Durchgänge 1- und 2-flügelig — für ein- und zweiflügelige Türanlagen Technische Daten EigenschaftWert SchließkraftEN 4 Max. Türblattbreite1.400 mm Max. Türgewicht300 kg EinbauartVerdeckt im Boden (Zementmörtelkasten) FreilaufNein (siehe BTS 80 F) Schließgeschwindigkeit2 Bereiche, getrennt einstellbar AnschlagrichtungDIN-L, DIN-R universell TürartenRahmentüren, Ganzglastüren, Stahltüren, Außentüren ZweiflügeligJa (2× BTS 80) BarrierefreiheitDIN SPEC 1104 Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — geprüft DIN SPEC 1104Barrierefreie Türen CE-KennzeichnungKonformität dormakaba Bodentürschließer im Vergleich ModellArt.-Nr.ENBreiteBesonderheit BTS 75 V616010001-41.100 mmUniversal, Montagelibelle BTS 80801100001-61.400 mmModular, bis 300 kg BTS 80 F802201011-61.400 mmFreilauf, Feststellanlage BTS 84811250023-61.100 mmPendeltüren, flach RTS 85853111013-51.250 mmRahmeneinbau, unsichtbar Häufig gestellte Fragen BTS 80 oder BTS 75 V?BTS 80: EN 1-6, bis 1.400 mm / 300 kg, modular. BTS 75 V: EN 1-4, bis 1.100 mm, wirtschaftlicher. BTS 80 oder BTS 80 F?BTS 80: Standard-Bodentürschließer. BTS 80 F: Mit Freilauf — Tür frei beweglich, schließt bei Alarm. Für Feststellanlagen an Brandschutztüren. Brandschutztüren?Ja. DIN EN 1154 geprüft. Für Feststellanlagen mit Freilauf: BTS 80 F. Welches Zubehör brauche ich?Deckplatte, passender Türhebel oder Drehlager, ggf. verlängerte Steckachse, Zementmörtelkasten. Ganzglastüren?Ja, mit Klemmschuh für Ganzglastüren. Welche EN-Klasse für meine Tür?EN 3 = bis 950 mm, EN 4 = bis 1.100 mm, EN 5 = bis 1.250 mm, EN 6 = bis 1.400 mm. Kaufentscheidung Bodentürschließer oder Obentürschließer?BTS 80: Verdeckter Einbau, architektonisch hochwertig, für schwere Türen. Obentürschließer (TS 98 XEA): Einfachere Montage, sichtbar, günstiger. Welche EN-Klasse bestellen?Passend zur Türblattbreite. Im Zweifel eine Stufe höher wählen.
Dorma TS 93 G Türschließer Bandgegenseite EN 2-5
Dorma TS 93 G — Türschließer für Bandgegenseite Gleitschienen-Türschließer EN 2-5 für Türblattmontage auf der Bandgegenseite — im Contur Design Kurz & Knapp Gleitschienen-Türschließer EN 2-5 für Türblattmontage Bandgegenseite (TS 93 G) Easy-Open-Technologie — 40 % weniger Kraftaufwand beim Öffnen Variante mit oder ohne Gleitschiene G-N wählbar Türblattbreite bis 1.250 mm, Contur Design, DIN-L/DIN-R universell Für Bandseite (Standard): dormakaba TS 93 Produktbeschreibung Der dormakaba TS 93 G ist der Gleitschienen-Türschließer für Türblattmontage auf der Bandgegenseite. Technisch identisch mit dem Dorma TS 93 (Bandseite) — gleiche Easy-Open-Technologie, gleiche Schließkraft EN 2-5, gleiches Contur Design. Die Bandgegenseiten-Montage ist erforderlich, wenn die Bandseite baulich nicht zugänglich ist oder architektonische Gründe eine andere Montageposition erfordern. Der Schließer sitzt auf dem Türblatt auf der gegenüberliegenden Seite der Bänder, die Gleitschiene am Sturz. Erhältlich mit oder ohne Gleitschiene G-N. Ohne Gleitschiene z. B. für den Austausch des Schließerkörpers oder zur Kombination mit speziellen Gleitschienen. Vorteile & Besonderheiten Bandgegenseiten-Montage — wenn die Bandseite nicht zugänglich ist Easy-Open-Technologie — 40 % weniger Kraftaufwand beim Öffnen Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104 Serienmäßige Schließverzögerung und Öffnungsdämpfung Contur Design — unsichtbare Befestigung Modulares System — aufrüstbar mit Feststellanlagen Lieferumfang Türschließer TS 93 G (EN 2-5) mit Montageplatte Gleitschiene G-N höhenverstellbar mit Hebel (bei Variante "Mit Gleitschiene") Verkleidung im Contur Design Montagematerial und Befestigungsschrauben Bei Variante "Ohne Gleitschiene" wird nur der Schließerkörper mit Montageplatte geliefert. Technische Daten EigenschaftWert SchließkraftEN 2-5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Türblattmontage Bandgegenseite) SchließverzögerungSerienmäßig, stufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig, stufenlos über Ventil Endschlag7°–0°, stufenlos einstellbar MontageTürblattmontage Bandgegenseite / Sturzmontage Bandseite AnschlagrichtungDIN-L und DIN-R (universell) Gewicht Schließerkörper3,5 kg Abmessungen Schließer275 × 53 × 60 mm (L × T × H) DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 CE-KennzeichnungBauproduktenverordnung DIBt bauaufsichtlich zugelassenFür Feuer- und Rauchschutztüren DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türautomation Häufig gestellte Fragen Wann brauche ich den TS 93 G statt den Dorma TS 93?Wenn der Türschließer auf der Bandgegenseite montiert werden soll — also auf der gegenüberliegenden Seite der Türbänder. Das ist nötig, wenn die Bandseite baulich nicht zugänglich ist. Gibt es technische Unterschiede zum Dorma TS 93 (Bandseite)?Nein. Gleiche Schließkraft, gleiche Easy-Open-Technologie, gleiches Contur Design. Nur die Montageseite ist unterschiedlich. Kann ich den TS 93 G zur Feststellanlage aufrüsten?Ja. Für 2-flügelige BG-Anlagen gibt es Komplettsets: TS 93 GSR-EMR 2 BG (eigenständig) oder TS 93 GSR-EMF 2/BG (mit externer RMZ). Wann brauche ich die Variante ohne Gleitschiene?Wenn Sie nur den Schließerkörper austauschen möchten oder eine spezielle Gleitschiene verwenden (EMF, EMR, GSR). TS 93 oder TS 93 G? Wann den TS 93 (Bandseite)?Standardmontage. Der Dorma TS 93 ist die häufigste Variante — Schließer auf dem Türblatt, Gleitschiene am Sturz, Bänder auf der gleichen Seite. Wann den TS 93 G (Bandgegenseite)?Wenn die Bandseite nicht zugänglich ist oder architektonische Vorgaben eine Montage auf der gegenüberliegenden Seite erfordern. Auch für 2-flügelige BG-Feststellanlagen.
ASSA ABLOY ORS 141 A - Rauchschalterplatine
ASSA ABLOY ORS 141 A — Rauchschalterplatine Ersatz-Rauchmelderplatine für ASSA ABLOY Feststellanlagen. Kurz & Knapp Ersatz-Rauchmelderplatine für ASSA ABLOY Feststellanlagen Bestellnummer: 31-5000004-01-01 Ersatzplatine für ASSA ABLOY Feststellanlagen Die ASSA ABLOY ORS 141 A ist eine Ersatz-Rauchmelderplatine für ASSA ABLOY Feststellanlagen. Sie ersetzt die Elektronik im vorhandenen Rauchschaltergehäuse und stellt die Funktion der Feststellanlage wieder her. Bestelldaten EigenschaftWert BezeichnungASSA ABLOY ORS 141 A TypRauchschalterplatine (Ersatzteil) Bestellnummer31-5000004-01-01 EinsatzASSA ABLOY Feststellanlagen Passende Produkte Hekatron ORS 142 Rauchmelder ASSA ABLOY DC500 ASSA ABLOY Türschließer DC700 → Alle Türschließer ASSA ABLOY Häufige Fragen Was ist die ORS 141 A?Eine Ersatz-Rauchmelderplatine für ASSA ABLOY Feststellanlagen. Sie ersetzt die defekte Elektronik im vorhandenen Gehäuse. Für welche Systeme ist die ORS 141 A geeignet?Für ASSA ABLOY Feststellanlagen. Was ist die Bestellnummer?31-5000004-01-01.
Glastürschließer DORMA TS 92 N
Glastürschließer DORMA TS 92 N — Komplettset für Ganzglastüren TS 92 B + Glastürschuh — Komplettlösung für Ganzglastüren mit Gleitschiene. Kurz & Knapp Komplettset: DORMA TS 92 B + Glastürschuh für Ganzglastüren EN 1-4, bis 1.100 mm, Easy-Open, Contur Design Glastürschuh klemmt die Glasscheibe — keine Bohrung im Glas nötig DIN-L/DIN-R universell Glastürschuh einzeln: Dorma Glastürschuh TS 92 Produktbeschreibung Der Glastürschließer DORMA TS 92 N ist ein Komplettset bestehend aus dem Türschließer TS 92 B und einem passenden Glastürschuh. Der Glastürschuh klemmt die Glasscheibe — eine Bohrung im Glas ist nicht erforderlich. Alle Vorteile des TS 92 B bleiben erhalten: Easy-Open, EN 1-4, Contur Design, DIN-L/R universell. Technische Daten EigenschaftWert SchließkraftEN 1-4 Max. Türblattbreite1.100 mm TürtypGanzglastüren GlasklemmungGlastürschuh (ohne Bohrung) Easy-OpenJa DesignContur NormenDIN EN 1154 Kompatibilität Basiert auf dem TS 92 B. Glastürschuh auch einzeln erhältlich als Glastürschuh TS 92. Häufig gestellte Fragen Muss ich ins Glas bohren?Nein. Der Glastürschuh klemmt die Glasscheibe. Set oder einzeln?Das Set enthält TS 92 + Glastürschuh. Wenn Sie bereits einen TS 92 haben: Glastürschuh einzeln bestellen. Welche Glasstärken?Abhängig vom Glastürschuh — prüfen Sie die Spezifikation. Alternative für Ganzglas?Bodentürschließer BTS 75 V oder BTS 80 mit Klemmschuh. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt.
DORMA TS 71 mit Normalgestänge
DORMA TS 71 - ClassicLine Zahntrieb-Türschließer EN 3-4 Der günstigste Einstieg in die dormakaba Scherengestänge-Linie. Kurz & Knapp ClassicLine Scherengestänge-Türschließer EN 3-4 mit Zahntrieb-Antrieb Günstigster Einstieg in die dormakaba Türschließer-Linie Schließkraft über Gestängescharnier einstellbar DIN-Links/DIN-Rechts universell, Türblattbreite bis 1.100 mm Mit Rastfeststellung: TS 71 RF Besserer Antrieb: TS 72 (Nockenscheibe, Montageplatte) Produktbeschreibung Der DORMA TS 71 ist der günstigste Scherengestänge-Türschließer von dormakaba. Er arbeitet mit einem Zahntrieb-Antrieb - im Unterschied zur Nockenscheibe der höherwertigen Modelle (TS 72, TS 73 V, TS 83). Die Schließkraft (EN 3-4) wird über das Gestängescharnier eingestellt - nicht über Ventile am Schließerkörper. Diese einfache Konstruktion macht den TS 71 besonders wirtschaftlich. Der TS 71 eignet sich für Innentüren ohne besondere Anforderungen an Komfort oder Schliessdynamik. Für eine gleichmäßigere Schließung empfehlen wir den TS 72 (Nockenscheibe) oder den TS 73 V (mit Öffnungsdämpfung). Vorteile & Besonderheiten Günstigster Einstieg - wirtschaftlichster dormakaba Türschließer Einfache Konstruktion - Zahntrieb, robust, wartungsarm DIN-L/DIN-R universell - ein Produkt für alle Richtungen EN 3-4 - für Standard-Innentüren bis 1.100 mm Technische Daten EigenschaftWert SchließkraftEN 3-4 (über Gestängescharnier einstellbar) Max. Türblattbreite1.100 mm AntriebZahntrieb ÖffnungsdämpfungNein GestängetypNormalgestänge MontageTürblattmontage Bandseite AnschlagrichtungDIN-L/DIN-R universell FeststellungOptional: RF (ohne Abschaltung) SerieClassicLine Normen NormBedeutung DIN EN 1154Türschließer - geprüft CEKonformität dormakaba Scherengestänge-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 83380101013-61.600 mmKomfort, Öffnungsdämpfung, AC TS 73 V370101012-41.100 mmKompakt 225 mm, Öffnungsdämpfung TS 73 EMF5301010141.400 mmElektr. Feststellung, 24V DC TS 72222321013-41.100 mmClassicLine, Montageplatte TS 71222121013-41.100 mmClassicLine, Zahntrieb, günstigst Haeufig gestellte Fragen Was ist ein Zahntrieb?Der Zahntrieb ist ein aelterer, einfacher Antriebstyp. Im Vergleich zur Nockenscheibe (TS 72, TS 73 V, TS 83) ist die Schliessbewegung weniger gleichmäßig, dafür ist der Schließer günstiger. TS 71 oder TS 72?TS 72: Nockenscheibe (gleichmäßiger), serienmäßige Montageplatte, Einstellung von vorn. TS 71: Zahntrieb, maximale Kosteneinsparung. Brandschutztüren?Ja. DIN EN 1154 geprüft. Wie stelle ich die Schließkraft ein?Ueber das Gestängescharnier - nicht über den Schließerkörper. Die Anleitung liegt bei. Kann ich später auf TS 72 umrüsten?Da die Bohrbilder ähnlich sind, ist ein Wechsel auf den TS 72 oder TS 73 V in der Regel mit geringem Aufwand möglich. Für welche Türen?Einfache Innentüren, Kellertüren, Lagertüren, Nebentüren - überall wo kein besonderer Schließerkomfort gefordert ist. Kaufentscheidung Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Minimaler Preis oder besserer Komfort?TS 71: Minimaler Preis. TS 72: Besserer Antrieb + Montageplatte. TS 73 V: Öffnungsdämpfung inklusive. Scherengestänge oder Gleitschiene?Gleitschiene (TS 92, TS 93, TS 98 XEA): Flacher, eleganter, modular aufrüstbar auf Feststellanlage. Scherengestänge (TS 73 V, TS 83): Robuster, für schwere Türen, bewährte Mechanik. Welcher Türschließer für Brandschutztüren?Jeder nach DIN EN 1154 geprüfte Türschließer darf an Brandschutztüren eingesetzt werden. Wenn die Tür im Alltag offen stehen soll, brauchen Sie zusätzlich eine Feststellanlage mit Rauchmelder — z. B. dormakaba TS 93 EMR Feststellanlage (eigenständig) oder TS 73 EMF + RMZ. Welche EN-Klasse brauche ich?Die EN-Klasse richtet sich nach der Türblattbreite: EN 1 = bis 750 mm, EN 2 = bis 850 mm, EN 3 = bis 950 mm, EN 4 = bis 1.100 mm, EN 5 = bis 1.250 mm, EN 6 = bis 1.400 mm. Wählen Sie die Klasse, die Ihre Türbreite abdeckt — im Zweifel eine Stufe höher.
GEZE SR mechanischer Schließfolgeregler
GEZE SR mechanischer SchließfolgereglerKurz & KnappMechanischer Schließfolgeregler für 2-flügelige TürenStellt sicher, dass der Gangflügel vor dem Standflügel schließtAlternative zum ISM-System – Montage am Sturz oder RahmenFür Brandschutz- und Rauchschutztüren geeignetProduktbeschreibungDer GEZE SR ist ein mechanischer Schließfolgeregler für 2-flügelige Türen. Er steuert die Schließreihenfolge so, dass der Gangflügel immer vor dem Standflügel schließt. Dies ist bei Brandschutz- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig und dicht schließt.Der SR wird am Türsturz oder Rahmen zwischen den beiden Türflügeln montiert. Er arbeitet rein mechanisch über einen Hebelarm, der den Standflügel offenfängt, bis der Gangflügel eine definierte Position erreicht hat.Der GEZE SR ist eine Alternative zur ISM-Gleitschiene mit integrierter Schließfolgeregelung. Er eignet sich besonders dann, wenn keine Gleitschienenmontage gewünscht ist oder nachträglich eine Schließfolgeregelung ergänzt werden soll.Technische DatenEigenschaftWertTypMechanischer SchließfolgereglerEinsatz2-flügelige TürenMontageSturz / RahmenFunktionGangflügel schließt vor StandflügelBrandschutzGeeignet für Brand- und RauchschutztürenKompatibilitätDer GEZE SR ist mit folgenden Türschließer-Kombinationen einsetzbar:GEZE TS 5000 + TS 5000 (2× Einzelschließer an 2-flügeliger Tür)GEZE TS 4000 + TS 4000Gemischte Kombinationen (z. B. TS 5000 Gangflügel + TS 4000 Standflügel)Alternative: Für eine vollintegrierte Lösung ohne zusätzliches Bauteil bietet GEZE die ISM-Gleitschiene mit integrierter Schließfolgeregelung an. Schließfolgeregelung: ISM vs. SR im Vergleich MerkmalISM (integriert)SR (extern) EinbauIn der Gleitschiene integriertSeparates Bauteil am Rahmen OptikNahezu unsichtbarSichtbar am Rahmen NachrüstungISM-Gleitschiene erforderlichAn jede Gleitschiene nachrüstbar Kombination mit R-GleitschieneJa (R-ISM-Gleitschiene)Nein Geeignet fürNeuinstallation, hochwertige OptikNachrüstung bestehender Anlagen Beide Systeme regeln die Schließfolge bei 2-flügeligen Türen nach DIN EN 1158. Der Gangflügel schließt immer vor dem Standflügel. Häufige FragenWann brauche ich einen Schließfolgeregler?Bei 2-flügeligen Brand- oder Rauchschutztüren. Die Schließfolge stellt sicher, dass der Gangflügel vor dem Standflügel schließt — sonst schließt die Tür nicht dicht.Was ist der Unterschied zum ISM-System?Die ISM-Gleitschiene integriert die Schließfolgeregelung unsichtbar in der Gleitschiene. Der SR ist ein separates Bauteil am Sturz — sichtbar, aber flexibler nachrüstbar.Funktioniert der SR auch mit Gestänge-Türschließern?Ja, der SR arbeitet unabhängig vom Gestänge- oder Gleitschienentyp. Er wird am Sturz zwischen den Flügeln montiert.Kann der SR nachträglich eingebaut werden?Ja, das ist der Hauptvorteil gegenüber der ISM-Gleitschiene. Der SR wird am Türsturz montiert — ohne die vorhandenen Türschließer zu tauschen.Ist der SR für Brandschutztüren zugelassen?Ja, der SR erfüllt EN 1158 und ist für Brand- und Rauchschutztüren zugelassen. Die Schließfolge ist dort gesetzlich vorgeschrieben.Welche Türschließer-Kombination brauche ich mit dem SR?Zwei separate Türschließer (z. B. 2× TS 5000 oder TS 5000 + TS 4000) plus den SR am Sturz. Alternative: Eine ISM-Gleitschiene statt SR + einzelner Schließer.KaufentscheidungWann brauche ich den GEZE SR Schließfolgeregler?Der GEZE SR ist ein mechanischer Schließfolgeregler für 2-flügelige Türen mit Überschlag. Er stellt sicher, dass der Standflügel vor dem Gangflügel schließt — bei Brandschutztüren ist das Pflicht.GEZE SR oder integrierte Schließfolgeregelung (TS 5000 IS)?Der mechanische SR wird separat an der Tür montiert und ist sichtbar. Der TS 5000 IS hat die Schließfolgeregelung in der Gleitschiene integriert — optisch dezenter. Der SR eignet sich besonders für Nachrüstungen.Ist der SR für Brandschutztüren zugelassen?Ja, der GEZE SR Schließfolgeregler ist für den Einsatz an 2-flügeligen Brandschutztüren geprüft. Bei Brandschutztüren mit Überschlag ist ein Schließfolgeregler baurechtlich vorgeschrieben.
ECO ITS Multi-Genius
Kurz & Knapp Verdeckt liegender Innentürschließer — unsichtbare Montage im Türblatt Geprüft nach EN 1154 für Türbreiten bis 1.100 mm Nur 30 mm Aufbauhöhe — einer der flachsten verdeckten Türschließer Barrierefreundlich nach DIN 18040 und DIN SPEC 1104 Für Holz-, Aluminium-, Stahl- und Stahlblechtüren ab 40 mm Dicke ECO ITS Multi-Genius – Unsichtbarer Türschließer Der ECO ITS Multi-Genius wird verdeckt im Türblatt montiert und ist bei geschlossener Tür vollständig unsichtbar. Mit nur 30 mm Aufbauhöhe und 12 ml Hydraulikflüssigkeit ist er einer der kompaktesten verdeckten Türschließer am Markt. Durch das stark abfallende Öffnungsmoment ist er besonders barrierefreundlich. Vorteile Verdeckte Montage — Komplett unsichtbar bei geschlossener Tür, für anspruchsvolle Architektur Extrem flach — Nur 30 mm Aufbauhöhe Barrierefreundlich — Stark abfallendes Öffnungsmoment, konform mit DIN 18040 und DIN SPEC 1104 Sichtbare Schließkraftanzeige — Schließkraft schon vor dem Einbau ablesen und einstellen Vielseitig — Für Holz-, Aluminium-, Stahl- und Stahlblechtüren geeignet 180°-Drehung — Mikrohydraulik-Dämpfungseinheit für DIN-L oder DIN-R drehbar Technische Daten EigenschaftWert TypVerdeckt liegender Innentürschließer (ITS) NormEN 1154 Max. Türbreite1.100 mm Min. Türblattdicke40 mm Aufbauhöhe30 mm Hydraulikvolumen12 ml Bandabstände8–12 mm und 12–16 mm (zwei Varianten) BarrierefreiheitDIN 18040, DIN SPEC 1104 TürmaterialienHolz, Aluminium, Stahl, Stahlblech Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO ITS Multi-Genius Für welche Türen eignet sich der ITS Multi-Genius?Für Holz-, Aluminium-, Stahl- und Stahlblechtüren ab 40 mm Türblattdicke und bis 1.100 mm Flügelbreite. Ist der Türschließer bei geschlossener Tür sichtbar?Nein, der ITS Multi-Genius wird verdeckt im Türblatt montiert und ist bei geschlossener Tür vollständig unsichtbar. Welchen Bandabstand benötige ich?Den ITS Multi-Genius gibt es in zwei Varianten: für Bandabstände von 8–12 mm und 12–16 mm. Messen Sie den Abstand zwischen Türblatt und Zarge. Kann die Schließkraft nachträglich angepasst werden?Ja, Schließgeschwindigkeit und Endschlag sind auch nach der Montage noch einstellbar.
Türschließer DICTATOR DIREKT für Gartentüren
Türschließer DICTATOR DIREKT für Gartentüren Kurz & KnappTürschließer ohne Gestänge — wirkt direkt auf das TürblattStufenlos einstellbare SchließgeschwindigkeitFür Gartentore, Zaunpforten und Außentore bis 100 kgVerfügbar in anthrazit, grau, weiß und V2A EdelstahlVarianten: 150 mm und 200 mm Hub, 400 N und 600 N DICTATOR DIREKT — der Türschließer für GartentürenDer DICTATOR DIREKT ist ein Türschließer ohne Gestänge oder Gleitschiene. Er wird direkt zwischen Torpfosten und Torflügel montiert und schließt Gartentore, Zaunpforten und Außentore zuverlässig. Das Funktionsprinzip basiert auf Stickstoff-Gas und arbeitet ähnlich einer Gasdruckfeder.Die Schließgeschwindigkeit ist stufenlos einstellbar. Der DIREKT bewältigt Türgewichte bis 100 kg bei Flügelhöhen bis 2.500 mm und Flügelbreiten von 750 bis 1.500 mm. Der maximale Öffnungswinkel beträgt 110°. Varianten im ÜberblickVarianteHubKraftAusführungDIREKT 150 anthrazit150 mm400 NStahl/Alu, anthrazitDIREKT 150 grau150 mm400 NStahl/Alu, grauDIREKT 150 V2A150 mm400 NEdelstahl V2ADIREKT 150 600 N150 mm600 NAnthrazit, verstärktDIREKT 200 anthrazit200 mm400 NFür breite ToreDIREKT 200 V2A200 mm400 NEdelstahl V2A Technische DatenEigenschaftWertSchließkraft400 N / 600 N (je nach Variante)Hub150 mm oder 200 mmMax. Türgewicht100 kgMax. Flügelhöhe2.500 mmFlügelbreite750–1.500 mmMax. Öffnungswinkel110°Schließgeschwindigkeitstufenlos einstellbarFunktionsprinzipStickstoff-Gas Passende Produkte DICTATOR Türschließer DIREKT 200 DICTATOR Türschließer DIREKT 150 → Alle Türschließer für Gartentüren Häufige Fragen150 mm oder 200 mm Hub — welchen brauche ich?Der 150 mm Hub reicht für die meisten Gartentore. Den 200 mm Hub wählen Sie bei besonders breiten Toren oder ungünstigen Band-/Pfostensituationen.Wann brauche ich 600 N statt 400 N?Die 600 N Variante empfiehlt sich für schwere Tore nahe der 100-kg-Grenze oder bei starker Windbelastung.Was ist im Lieferumfang enthalten?Türschließer mit Befestigungsmaterial (Schrauben, Flügelböckchen). Montagewinkel für besondere Einbausituationen sind als Zubehör erhältlich.
DICTATOR Türschließer DIREKT 150
DICTATOR Türschließer DIREKT 150 Kurz & KnappTürschließer ohne Gestänge — wirkt direkt auf das Türblatt150 mm Hub — Standardlösung für die meisten GartentoreStufenlos einstellbare SchließgeschwindigkeitFür Türgewichte bis 100 kg, Flügelhöhe bis 2.500 mm400 N Schließkraft, anthrazit mit Befestigungsmaterial DICTATOR Türschließer DIREKT 150 — für Gartentore und ZaunpfortenDer DICTATOR Türschließer DIREKT 150 schließt Gartentore, Zaunpforten und Außentore zuverlässig ohne Gestänge oder Gleitschiene. Das Funktionsprinzip basiert auf Stickstoff-Gas und arbeitet ähnlich einer Gasdruckfeder. Die Montage erfolgt direkt zwischen Torpfosten und Torflügel auf der Bandseite.Mit einem Hub von 150 mm eignet sich der DIREKT 150 für die meisten Standardsituationen bei Gartentoren. Die Schließgeschwindigkeit ist stufenlos einstellbar. Der Türschließer bewältigt Türgewichte bis 100 kg bei Flügelhöhen bis 2.500 mm und Flügelbreiten von 750 bis 1.500 mm. Technische DatenEigenschaftWertHub150 mmSchließkraft400 NMax. Türgewicht100 kgMax. Flügelhöhe2.500 mmFlügelbreite750–1.500 mmMax. Öffnungswinkel110°Schließgeschwindigkeitstufenlos einstellbarFunktionsprinzipStickstoff-Gas (wie Gasdruckfeder)KolbenstangeStahl verchromtZylinderStahl verzinkt, Schrumpffolie anthrazitSchutzrohrAluminium, Schrumpffolie anthrazit DIREKT 150 vs. DIREKT 200 — welcher Hub?Der DIREKT 150 mit 150 mm Hub ist die Standardlösung für die meisten Gartentore. Der DIREKT 200 mit 200 mm Hub empfiehlt sich bei besonders breiten Toren oder ungünstigen Band- und Pfostensituationen, bei denen der zusätzliche Hub für einen sicheren Schließvorgang notwendig ist. Passende Produkte DICTATOR Türschließer DIREKT 200 Gartentorschließer DICTATOR DIREKT für steigende Bänder → Alle Türschließer für Gartentüren Häufige FragenBenötigt der DIREKT 150 ein Gestänge?Nein. Der DIREKT 150 wirkt ohne Gestänge oder Gleitschiene direkt auf das Türblatt. Er wird zwischen Torpfosten und Torflügel montiert.Für welche Torgewichte ist der DIREKT 150 geeignet?Der Türschließer ist für Torgewichte bis 100 kg und Flügelhöhen bis 2.500 mm ausgelegt.Kann die Schließgeschwindigkeit angepasst werden?Ja, die Schließgeschwindigkeit ist stufenlos einstellbar.Was ist der Unterschied zum DIREKT 200?Der DIREKT 200 hat einen größeren Hub von 200 mm und eignet sich für breite Tore oder ungünstige Pfostensituationen.
GEZE Gleitstück / Gleitstein für Gleitschiene
GEZE Gleitstück / Gleitstein für Gleitschiene Kurz & Knapp Ersatz-Gleitstein für GEZE Standard-Gleitschienen Verschleißteil — bei Abnutzung austauschen für sauberen Schließablauf Passend für Gleitschienen der Serien TS 3000 und TS 5000 Produktbeschreibung Das GEZE Gleitstück ist der Gleitstein, der in der Standard-Gleitschiene der Serien TS 3000 und TS 5000 läuft. Als Verschleißteil unterliegt er bei intensiver Nutzung einer natürlichen Abnutzung. Ein abgenutzter Gleitstein kann zu Geräuschen und ungleichmäßigem Schließablauf führen. Der Austausch ist einfach und schnell erledigt — der Gleitstein wird in die Gleitschiene eingesetzt und mit der Achse des Türschließers verbunden. Kompatibilität Kompatibel mitNicht kompatibel mit Gleitschiene TS 5000R-Gleitschiene (→ eigener Gleitstein) Gleitschiene TS 3000RFS/EFS-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Standard-Gleitschiene (Band-/Bandgegenseite)T-Stop-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Häufig gestellte Fragen Passt dieser Gleitstein auch in die T-Stop-Gleitschiene?Nein. Für T-Stop-, RFS- und EFS-Gleitschienen benötigen Sie den GEZE Gleitstein zu TS 5000 RFS, EFS + T-Stop. Wann sollte der Gleitstein getauscht werden?Wenn der Schließablauf ungleichmäßig wird oder Geräusche auftreten. Bei stark frequentierten Türen empfiehlt sich eine regelmäßige Sichtkontrolle. KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.
Türschließer ECO Newton TS 50
Kurz & Knapp Gestänge-Türschließer EN 2–6 (stufenlos) für Rauch- und Feuerschutztüren Geprüft nach EN 1154 für Türbreiten bis 1.400 mm Kompakte 41 mm Aufbauhöhe bei nur 1.280 g Gewicht Schließgeschwindigkeit und Endschlag stirnseitig stufenlos justierbar IF Product Design Award ECO Newton TS 50 – Leistungsstarker Gestänge-Türschließer Der ECO Newton TS 50 deckt mit EN 2–6 ein breites Leistungsspektrum ab und eignet sich für Rauch- und Feuerschutztüren mit Flügelbreiten bis 1.400 mm. Trotz der hohen Schließkraft bleibt er mit 41 mm Aufbauhöhe und 1.280 g besonders kompakt und leicht. Vorteile Breiter Schließkraftbereich — EN 2–6 stufenlos einstellbar, für leichte bis schwere Türen ECOgreen — Ressourcenschonendes Design mit optimiertem Materialeinsatz ECOclic-Abdeckung — Edelstahlabdeckung verdeckt alle Einstellparameter ECOvalve-Justierung — Präzise Feineinstellung über Standard-Innensechskantschlüssel Konstante Öffnungsdämpfung — Ab 70° fest eingestellt Technische Daten EigenschaftWert SchließkraftgrößeEN 2–6 (stufenlos einstellbar) NormEN 1154 Max. Türbreite1.400 mm Max. Öffnungswinkel180° Aufbauhöhe41 mm Gewicht1.280 g AusführungDIN-L = DIN-R EinsatzRauch- und Feuerschutztüren Montageoptionen Der ECO Newton TS 50 kann auf der Bandseite direkt auf dem Türblatt oder auf der Bandgegenseite per Kopfmontage am Rahmen befestigt werden. Verfügbare Gestänge: Gelenkarm und Parallelarm (separat erhältlich). Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen zum ECO Newton TS 50 Für welche Türen eignet sich der TS 50?Der ECO Newton TS 50 ist für Rauch- und Feuerschutztüren mit Flügelbreiten bis 1.400 mm geprüft (EN 1154, Schließkraft EN 2–6). Was unterscheidet den TS 50 vom TS 20?Der TS 50 bietet einen breiteren Schließkraftbereich (EN 2–6 stufenlos vs. EN 2/3/5 abgestuft) und ist für größere Türbreiten bis 1.400 mm ausgelegt. Zudem ist er für Rauch- und Feuerschutztüren geprüft. Wie schwer ist der TS 50?Der ECO Newton TS 50 wiegt nur 1.280 g — trotz Schließkraftgröße bis EN 6 einer der leichtesten Türschließer seiner Klasse.

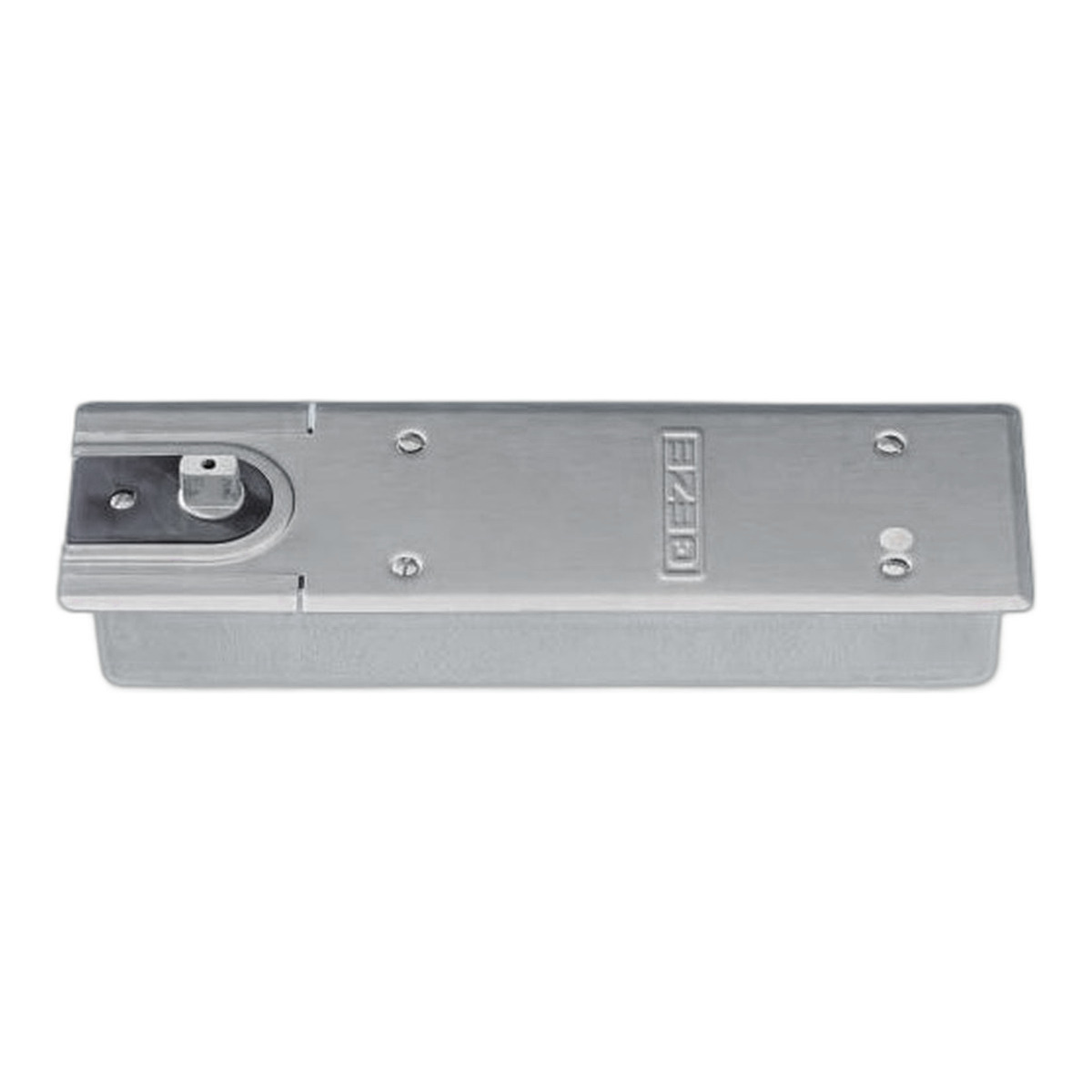

GEZE TS 500 NV
GEZE TS 500 NV — Bodentürschließer EN 3-6 Kurz & Knapp Bodentürschließer EN 3-6 für schwere Türen bis 1400 mm Flügelbreite NV = Neue Version mit optimierter Hydraulik Verdeckter Einbau im Boden — Oberteil nicht sichtbar Zugelassen für Feuer- und Rauchschutztüren nach EN 1154 Produktbeschreibung Der GEZE TS 500 NV ist ein leistungsstarker Bodentürschließer für schwere Türen mit einer Flügelbreite bis 1400 mm. Mit den EN-Klassen 3-6 deckt er ein breites Einsatzspektrum ab — von Standardtüren bis zu schweren Brandschutztüren in gewerblichen Objekten. Die Bezeichnung NV steht für „Neue Version" und kennzeichnet die überarbeitete Hydraulik. Alle Einstellungen — Schließgeschwindigkeit und Endschlag — sind über seitliche Ventile von oben zugänglich. Der Schließer ist vollständig im Boden versenkt und damit von außen nicht sichtbar. Vorteile des GEZE TS 500 NV Hohe Schließkraft — EN 3-6 für schwere Türen und Brandschutztüren Verdeckte Montage — Komplett im Boden eingebaut, keine sichtbaren Teile Neue Version — Optimierte Hydraulik für zuverlässigen Dauerbetrieb Große Flügelbreiten — Türen bis 1400 mm Breite Technische Daten EigenschaftWert EN-KlasseEN 1–4 (stufenlos einstellbar) Max. Flügelbreite1.100 mm Max. Flügelgewicht150 kg Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel170° MontageBoden (verdecktliegend) TürtypAnschlagtür und Pendeltür SchließkraftverstellungVon oben zugänglich ÖffnungsdämpfungMechanisch fix integriert EndschlagHydraulisch, über Ventil FeststellungNein (Variante mit Feststellung 85–125° verfügbar) DIN-RichtungLinks/rechts DeckplatteEdelstahl gebürstet oder Messing gebürstet (separat) BrandschutzFür Feuer-/Rauchschutztüren zugelassen NormEN 1154 Verfügbare Varianten ArtikelnummerVariante 102084GEZE TS 500 NV Standard 104028GEZE TS 500 NV mit Zementkasten Montagehinweise Der GEZE TS 500 NV wird in einer Bodenhülse (Zementkasten) montiert, die vor dem Estrichgießen im Rohboden positioniert wird. Die exakte Ausrichtung der Schließerachse zur Drehachse der Tür ist entscheidend für die Funktion. Für das normgerechte Vergießen der Bodenhülse ist die GEZE Spezialvergussmasse vorgeschrieben. Normen & Zulassungen EN 1154 — Türschließmittel mit kontrolliertem Schließablauf Zugelassen für Feuer- und Rauchschutztüren GEZE Bodentürschließer im Vergleich GEZE bietet drei Bodentürschließer für verschiedene Anforderungen. Der TS 550 ist der leistungsstärkste mit bis zu 300 kg Flügelgewicht, der TS 500 NV eignet sich für leichtere Türen. ModellENMax. BreiteMontageBesonderheit TS 550EN 3-61400 mmBoden (Zementkasten)300 kg, Feststellung, SchließverzögerungTS 500 NVEN 1-41100 mmBoden (Zementkasten)Leichter, auch für PendeltürenTS 550 NVEN 3-61400 mmBoden (Zementkasten)Feststellung ein-/ausschaltbar Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung GeschäftshausGlas-EingangstürenUnsichtbare Montage, BrandschutzTS 500 NV mit Edelstahl-Deckplatte ArztpraxisEingangstür GanzglasBodenebene Technik, BarrierefreiheitTS 500 NV EN 3–4 Wohnungsbau gehobenHaustüren mit GanzglaselementenVerdeckte Technik, PendeltürfunktionTS 500 NV als Pendeltürlösung LadengeschäftEingangstürKein sichtbarer Schließer, ÄsthetikTS 500 NV mit Messing-Deckplatte BürogebäudeFoyer / Glastrennwand-TürenBodenebener Einbau, bis 150 kgTS 500 NV EN 4 Häufige Fragen zum GEZE TS 500 NV Wie tief muss der Bodenausschnitt für den TS 500 NV sein?Der Einbaukasten definiert die Ausschnittmaße. Die genauen Maße stehen in der Montageanleitung und variieren je nach Unterkonstruktion. Einbaukasten frühzeitig im Rohbau einplanen. Kann ich den TS 500 NV auch in Pendeltüren einsetzen?Ja. Der TS 500 NV eignet sich für Anschlag- und Pendeltüren. Öffnungswinkel bis 170°. Die Tür schließt im Winter deutlich langsamer — was tun?Schließgeschwindigkeit über das Regulierventil nachstellen. Alle Einstellungen sind von oben zugänglich, ohne den Bodenschließer ausbauen zu müssen. Welche Deckplatte brauche ich?Edelstahl gebürstet (Art. 102127) oder Messing gebürstet (Art. 103012). Die Deckplatte wird separat bestellt und deckt den Schließkörper bündig ab. Gibt es eine Version mit Feststellung?Ja, als TS 500 NV mit Feststellung (Feststellbereich 85–125°). Alternativ den TS 550 NV für EN 3–6 mit mechanischer Feststellung 80–165°. Kann der TS 500 NV nachträglich in einen bestehenden Boden eingebaut werden?Grundsätzlich ja, aber der Bodenausschnitt muss fachgerecht erstellt werden. Bei Estrichböden den statischen Zustand prüfen. Beim Neubau den Einbaukasten im Rohbau einsetzen. Bis zu welchem Flügelgewicht ist der TS 500 NV ausgelegt?Bis 150 kg Flügelgewicht bei max. 1.100 mm Flügelbreite. Für schwere Türen bis 300 kg den TS 550 NV (EN 3–6) verwenden. Ist der TS 500 NV für Brandschutztüren zugelassen?Ja, der TS 500 NV ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Bei der Variante mit Feststellung muss die Feststellung bei Brandschutztüren deaktiviert bleiben. Kaufberatung: GEZE TS 500 NV — der kompakte Bodentürschließer TS 500 NV oder TS 550 — wann reicht der kleinere?Der TS 500 NV ist für leichtere Innentüren mit EN 3 konzipiert. Für schwere Eingangstüren, große Ganzglastüren oder Türen mit Windlast benötigen Sie den TS 550 oder TS 550 NV mit EN 1–4 und stufenloser Einstellung. Kann ich den TS 500 NV für Ganzglastüren verwenden?Ja, Bodentürschließer sind die klassische Lösung für Ganzglastüren. Der TS 500 NV eignet sich für leichte Glasdrehtüren. Bei schweren Ganzglastüren wählen Sie den TS 550 mit höherer EN-Klasse. Was unterscheidet den TS 500 NV von einem Obentürschließer?Der Bodentürschließer wird unsichtbar im Boden eingebaut — kein sichtbares Gestänge oder Gleitschiene. Dafür ist der Einbau aufwendiger und eine spätere Wartung schwieriger als bei einem Obentürschließer wie dem TS 1500 oder TS 3000 V. Welche Einbautiefe braucht der TS 500 NV?Der TS 500 NV benötigt eine geringere Einbautiefe als der TS 550, was ihn für Sanierungsprojekte mit begrenztem Bodenaufbau interessant macht. Prüfen Sie die Einbaumaße vor der Bestellung, besonders bei Hohlkörperdecken und dünnen Estrichen. Gibt es den TS 500 NV auch als Feststellanlage?Nein, der TS 500 NV ist ein rein mechanischer Bodentürschließer ohne Feststellfunktion. Für Feststellung im Boden gibt es keine GEZE-Lösung — wechseln Sie in diesem Fall zu einem Obentürschließer mit Feststellung wie dem TS 5000 E.
Dorma Gleitstück + Gleitstückschraube
Dorma Gleitstück + Gleitstückschraube Verschleißteil: Gleiter in der Gleitschiene Kurz & Knapp Verschleißteil: Gleiter in der Gleitschiene Kompatibel mit: Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen Produktbeschreibung Dorma Gleitstück + Gleitstückschraube — verschleißteil: gleiter in der gleitschiene. Kompatibilität Kompatibel mit: Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen. Passende Produkte Dorma Verbindungselement GSR Schraube zum Gleitstück für Dorma G-N G-EMF G-EMR → Alle Ersatzteile Häufig gestellte Fragen Passt zu?Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Dorma Gleitstück + Gleitstückschraube ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.
GEZE TS 5000 S mit Schließverzögerung und Öffnungsdämpfung
GEZE TS 5000 S – Türschließer mit Schließverzögerung und ÖffnungsdämpfungRein mechanisch: Verzögertes Schließen + Schutz gegen Aufreissen | EN 2-6, bis 1400 mm | Art.-Nr. 107935.068221M Kurz & KnappDer GEZE TS 5000 S ist ein rein mechanischer Gleitschientürschließer mit integrierter Schließverzögerung und ÖffnungsdämpfungDie Tür bleibt nach dem Öffnen kurz offen (160°–80° einstellbar), die Öffnungsdämpfung schützt vor zu schnellem AufreissenKeine elektrische Funktion, keine FeststellungEN 2-6, bis 1400 mm Flügelbreite GEZE TS 5000 S – Erhöhter Begehkomfort durch verzögertes SchließenDer GEZE TS 5000 S erweitert den Standard-TS 5000 um zwei Komfortfunktionen: Schließverzögerung und Öffnungsdämpfung. Beide Funktionen sind rein hydraulisch-mechanisch – eine elektrische Versorgung ist nicht erforderlich.Die Schließverzögerung verlangsamt den Schließvorgang im Bereich von 160° bis 80°. Nach dem Öffnen bleibt die Tür kurzzeitig in geöffneter Position stehen, bevor sie kontrolliert schließt. Das erleichtert das Passieren mit Transportwagen, Rollstühlen oder sperrigen Gegenständen.Die Öffnungsdämpfung bremst die Tür hydraulisch ab, wenn sie zu schnell oder zu heftig aufgerissen wird. Das schützt Türblatt, Wand und Beschläge vor Beschädigung.Die optische Schließkraftanzeige zeigt die eingestellte EN-Größe direkt am Schließer an. Alle Funktionen sind von vorn einstellbar.Lieferumfang:GEZE TS 5000 S Obentürschließer EN 2-6Gleitschiene TS 3/5000 Standard Vorteile des GEZE TS 5000 SSchließverzögerung: Tür bleibt nach dem Öffnen kurz offen (160°–80° einstellbar) – erleichtert das Passieren mit Transportwagen oder RollstühlenÖffnungsdämpfung: Hydraulischer Widerstand gegen zu schnelles Aufreissen – schützt Tür, Wand und BeschlägeRein mechanisch: Keine elektrische Versorgung, kein Verkabelungsaufwand, keine Wartung elektrischer KomponentenOptische Schließkraftanzeige: Eingestellte EN-Größe direkt am Schließer ablesbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar: Schließkraft, Schließgeschwindigkeit, Endschlag, Schließverzögerung und ÖffnungsdämpfungBrandschutz-zugelassen: Für Feuer- und Rauchschutztüren nach DIN EN 1154 Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Schließverzögerung160°–80° (von vorn einstellbar)ÖffnungsdämpfungHydraulisch einstellbarMax. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmEndschlagÜber Ventil (hydraulisch, von vorn einstellbar)MontageTürblattmontage Bandseite / Kopfmontage BandgegenseiteEignungRechts und links angeschlagene Türen ohne UmstellungElektrische FunktionKeine – rein mechanischOberflächeSilberfarbig (weitere Farben: Weiß, Edelstahl ähnlich, nach RAL)BarrierefreiheitBis 1100 mm (DIN 18040)NormenDIN EN 1154Optische SchließkraftanzeigeJa MontageartenMontageartBeschreibungHinweisTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, Gleitschiene am Rahmen.Alle Funktionen wirksamKopfmontage BandgegenseiteSchließer am Rahmen/Sturz, Gleitschiene auf dem Türblatt.Öffnungsdämpfung nicht wirksamHinweis: Bei Kopfmontage Bandgegenseite ist die Öffnungsdämpfung nicht wirksam. Bei Brandschutztüren Montageplatte (049185) verwenden. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf Türblatt (Bandseite), Gleitschiene am RahmenBei Brandschutztüren: Montageplatte (049185) verwendenSchließverzögerung nach Montage von vorn einstellen (160°–80°)Öffnungsdämpfung von vorn einstellbar – bei Kopfmontage Bandgegenseite nicht wirksamOptische Schließkraftanzeige zur Kontrolle der EN-Einstellung nutzenKeine elektrische Versorgung erforderlich – rein mechanische InstallationFür rechts und links angeschlagene Türen ohne Umstellung geeignetKompatibel mit mechanischer Feststelleinheit (071924) und T-Stop-Gleitschiene (102363) zur Nachrüstung Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufCE-KennzeichnungHinweis: Der GEZE TS 5000 S hat keine elektrische Feststellung und fällt daher nicht unter DIN EN 1155 oder DIN EN 14637. Für Feststellanlagen siehe TS 5000 E oder TS 5000 R. Häufig gestellte FragenWas bewirkt die Schließverzögerung beim GEZE TS 5000 S?Die Schließverzögerung verlangsamt den Schließvorgang im Bereich von 160° bis 80°. Die Tür bleibt nach dem Öffnen kurzzeitig in geöffneter Position stehen, bevor sie kontrolliert schließt. Das erleichtert das Passieren mit Transportwagen oder Rollstühlen.Was macht die Öffnungsdämpfung?Die Öffnungsdämpfung bremst die Tür hydraulisch ab, wenn sie zu schnell oder zu heftig aufgerissen wird. Das schützt Türblatt, Wand und Beschläge vor Beschädigung durch Aufprall.Hat der GEZE TS 5000 S eine elektrische Feststellung?Nein. Der TS 5000 S ist ein rein mechanischer Türschließer. Er verfügt weder über eine elektrische Feststellung noch über einen Rauchmelderanschluss. Für elektrische Feststellung: TS 5000 E oder TS 5000 R.Kann eine mechanische Feststellung nachgerüstet werden?Ja. Die mechanische Feststelleinheit (Art.-Nr. 071924) kann an der Standard-Gleitschiene oder T-Stop-Gleitschiene nachgerüstet werden. Achtung: Mechanische Feststellung ist an Brandschutztüren nicht zulässig.In welchen Farben ist der GEZE TS 5000 S erhältlich?Silberfarbig (107935), Weiß (107937), nach RAL (107938) und Edelstahl Schieber (137722).Funktioniert die Öffnungsdämpfung bei jeder Montageart?Nein. Bei Kopfmontage auf der Bandgegenseite ist die Öffnungsdämpfung nicht wirksam. Bei Türblattmontage Bandseite funktionieren alle Funktionen.Welche Gleitschiene wird mitgeliefert?Die Standard-Gleitschiene TS 3/5000 (068221 silberfarbig). Alternativ kann eine T-Stop-Gleitschiene (102363) oder höhenverstellbare Gleitschiene (115191) separat bestellt werden. Häufige Fragen zur Türschließer-AuswahlWann brauche ich einen TS 5000 S statt des Standard-TS 5000?Wenn die Tür nach dem Öffnen nicht sofort zuschlagen soll. Der TS 5000 S hat eine integrierte Schließverzögerung: Die Tür bleibt nach dem Loslassen kurz stehen (einstellbar im Bereich 160°–80°) und schließt dann kontrolliert. Ideal für Flure mit Durchgangsverkehr oder Transportwege.Ist der TS 5000 S für Brandschutztüren zugelassen?Ja, vollständig nach EN 1154 zugelassen. Die Schließverzögerung verhindert nicht das sichere Schließen — sie verzögert es nur. Im Brandfall schließt die Tür zuverlässig.Was ist der Unterschied zwischen Schließverzögerung und Feststellung?Bei der Schließverzögerung (TS 5000 S) schließt die Tür nach kurzer Pause von selbst — rein mechanisch, kein Stromanschluss. Bei der Feststellung (TS 5000 E/R) bleibt die Tür dauerhaft offen und schließt nur bei Alarm oder manueller Auslösung — braucht Strom.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 S deckt EN 2-6 ab (bis 1400 mm) — identisch zum Standard-TS 5000. Die Schließverzögerung beeinflusst die EN-Klasse nicht.Kann ich die Schließverzögerung nachrüsten?Nein. Die Schließverzögerung ist im Schließerkörper integriert. Ein Nachrüsten durch Gleitschienen-Tausch ist nicht möglich — Sie brauchen den kompletten TS 5000 S Schließer.Wie oft muss der TS 5000 S gewartet werden?Jährliche Kontrolle wie beim Standard-TS 5000: Schließkraft, Schließgeschwindigkeit, Endschlag. Zusätzlich die Schließverzögerung auf korrekte Funktion und Dauer prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 S bietet Schließverzögerung für erhöhten Begehkomfort. Wann reicht das — und wann braucht man eine echte Feststellung? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)
