Inbetriebnahme und Instandhaltung — Prüfgeräte, Prüfbuch und Schilder für Hekatron Feststellanlagen

Welche Schilder gehören an eine Tür mit Feststellanlage?
Zwei, und sie haben verschiedene Adressaten. Das Hinweisschild kennzeichnet die Tür als Feuer- oder Rauchschutzabschluss und richtet sich an alle, die durch sie hindurchgehen — es benennt, dass die Tür nicht verkeilt oder blockiert werden darf. Das Abnahmeschild richtet sich an Fachleute und Behörde und hält Firma, Monat und Jahr der Abnahme fest. Beide sind im IW-Set RS enthalten und beide einzeln nachbestellbar.

Ersetzt das Hinweisschild das Abnahmeschild?
Nein. Das eine ist eine Verhaltensanweisung an die Nutzer, das andere ein Nachweis über einen abgeschlossenen Vorgang. Ein Hinweisschild darf schon vor der Abnahme hängen; das Abnahmeschild darf erst danach angebracht werden, weil es genau diese Abnahme bezeugt.

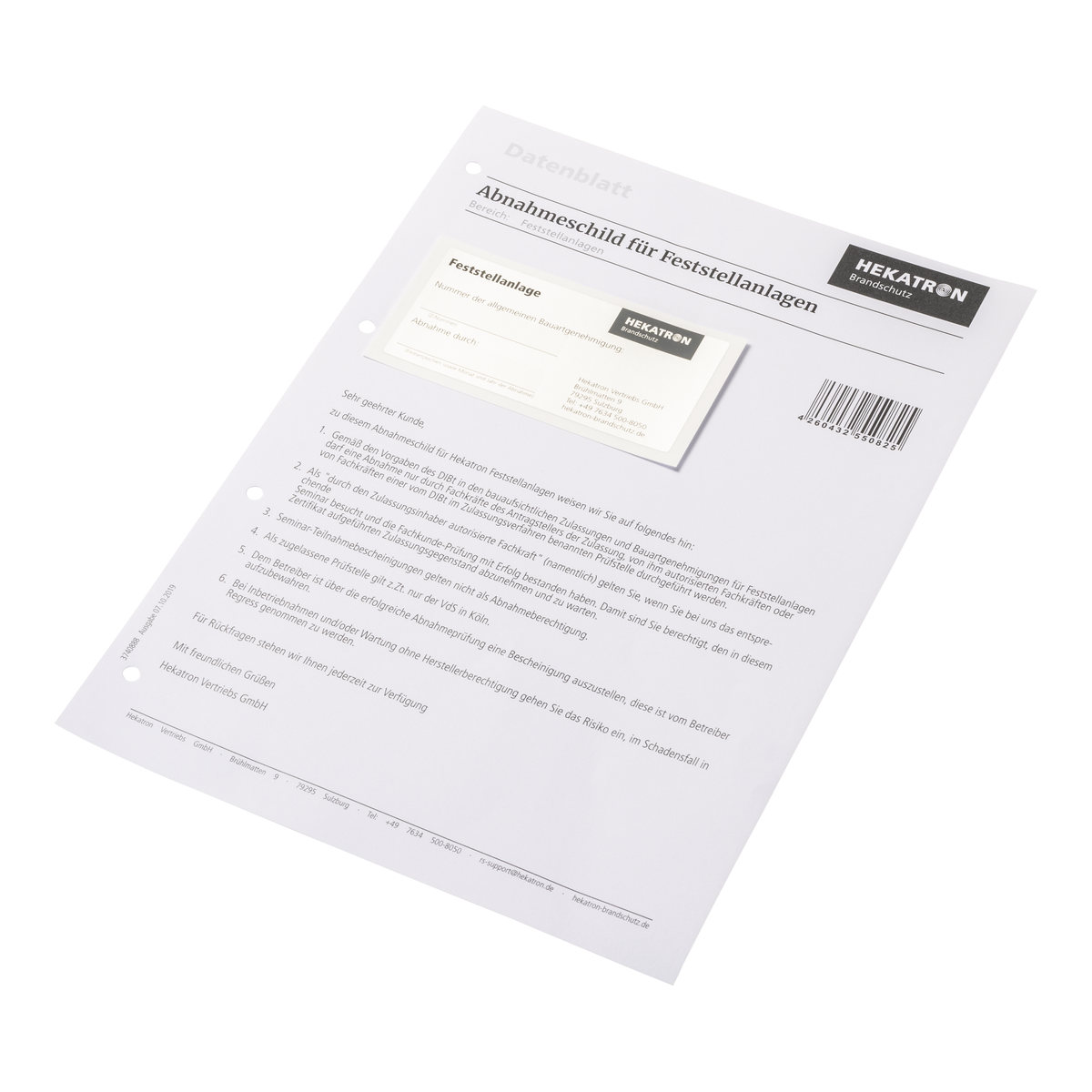

Wer bringt das Abnahmeschild an und wann?
Der Betreiber, nachdem die Abnahme durch die autorisierte Fachkraft erfolgreich war. Es gehört dauerhaft an die Wand in unmittelbarer Nähe des Abschlusses — nicht auf das Türblatt, wo es mit der Tür wandert und beim Streichen verschwindet.

Was ist im Inbetriebnahme- und Wartungsset enthalten?
Abnahmeprotokoll, Abnahmeschild, Hinweisschild, die Wartungsprotokolle und die Bauartgenehmigungen — also die Unterlagen, die bei Abnahme und wiederkehrender Prüfung verlangt werden. Die Vorlagen sind auf acht Jahre ausgelegt, was zur Standzeit eines optischen Rauchschalters passt: Wenn das Set voll ist, steht ohnehin der Meldertausch an.

Kann ich Schilder und Prüfbuch einzeln nachbestellen?
Ja. Hinweisschild, Abnahmeschild und Prüfbuch sind Bestandteile des IW-Sets und zugleich einzeln erhältlich. Der übliche Fall ist eine laufende Anlage, deren Prüfbuch vollgeschrieben oder deren Schild unlesbar geworden ist — dafür lohnt kein zweites Komplettset. Für eine neu errichtete Anlage ist es umgekehrt: Dort fehlen die Protokolle, die nur im Set liegen.

Wozu ein Wartungsset, wenn das Prüfbuch schon dabei ist?
Weil das Prüfbuch nur den laufenden Betrieb abdeckt. Das Set enthält zusätzlich das, was einmalig bei der Inbetriebnahme gebraucht wird — Abnahmeprotokoll, Abnahmeschild und die Bauartgenehmigungen, die zu den Unterlagen der Anlage gehören. Für eine Bestandsanlage mit vollständiger Mappe reicht deshalb das Prüfbuch, für eine neue nicht.

Womit wird ein Rauchschalter bei der Prüfung ausgelöst?
Mit Prüfaerosol, das ein Prüfgerät in die Messkammer des Melders führt. Für die optischen Rauchschalter von Hekatron ist das Aerosol 918/5 vorgesehen. Thermoschalter reagieren nicht darauf — sie werden mit einem Fön geprüft, wobei Überhitzung zu vermeiden ist.

Wie viele Prüfungen reicht eine Dose Prüfaerosol?
Eine 250-ml-Dose 918/5 reicht für etwa 200 Prüfungen. Der optimale Einsatzbereich liegt zwischen +10 und +40 °C; unter 10 °C nimmt die Wirksamkeit ab. Rückstände in der Messkammer bleiben keine zurück.

Wie hoch komme ich mit einer Pflückerstange?
Die Stangen selbst messen 1,7 bis 3,0 m (UTP 6) und 2,2 bis 4,0 m (UTP 7); die Verlängerung UTP 5 gibt 1,5 m dazu. Für die Montagehöhe der Melder nennt Hekatron 4,5 m (UTP 6) und 5,5 m (UTP 7) — der Unterschied zur Stangenlänge ist die eigene Reichhöhe. Leiter, Gerüst oder Hebebühne entfallen.

Passt das Prüfgerät auch an Rauchmelder anderer Hersteller?
Beim Auslösen ja, beim Tauschen nein. Das Prüfaerosol 918/5 führt Hekatron zur Funktionsprüfung seiner Rauchschalter. Andere Hersteller nennen eigene Prüfgase — GEZE empfiehlt für seine Rauchschalter das Prüfgas mit der Id. 59168. Maßgeblich ist die Angabe des Melderherstellers, nicht die Bauform. Das Meldertauschgerät UDR 132/142 ist dagegen auf die Bauform bestimmter Melder zugeschnitten — es passt zu ORS 142 und TDS 247 sowie den Vorgängern ORS 132 und TS 217, nicht pauschal zu allem. Beim Werkzeug für den Tausch lohnt der Blick auf den konkret verbauten Melder.

Wozu dient ein Meldertauschgerät?
Es löst den Melder aus seinem Sockel und setzt den neuen wieder ein — an derselben Teleskopstange, mit der auch geprüft wird. Gebraucht wird es beim Tausch nach acht Jahren und immer dann, wenn ein Melder verschmutzt ist: Reinigen oder Öffnen ist bei Rauchschaltern nicht zulässig, es bleibt nur der Austausch.

Wie unterscheiden sich Betreiberkontrolle und Fachprüfung?
Die Betreiberkontrolle ist die regelmäßige Sicht- und Funktionskontrolle im laufenden Betrieb und darf von einer eingewiesenen Person übernommen werden. Die jährliche Funktionsprüfung erfasst dagegen alle Komponenten einschließlich Energieversorgung und Auslöseeinrichtung und setzt eine befähigte Person nach DIN 14677-2 voraus.

Was gehört ins Prüfbuch einer Feststellanlage?
Jede Prüfung und jede Wartung mit Datum und Ergebnis — das Prüfbuch ist der Nachweis gegenüber Behörde und Versicherer. Ergänzend gehören Prüfplaketten und das Abnahmeschild sichtbar an die Anlage, damit der Stand vor Ort ablesbar ist.

Reicht das Prüfgas allein oder brauche ich das Prüfgerät dazu?
Die Dose allein genügt für einen tief sitzenden, gut erreichbaren Melder. Das FDT 533 nimmt die Kartusche auf, richtet das Aerosol gezielt in die Messkammer und lässt sich an eine Pflückerstange adaptieren — es ist der Aufsatz, der die Prüfung über Kopfhöhe hinaus überhaupt möglich macht.

Brauche ich UTP 6 oder UTP 7?
Die Entscheidung fällt über die Montagehöhe der Melder im Objekt. Hekatron führt die UTP 6 für Montagehöhen bis 4,5 m und die UTP 7 für Montagehöhen bis 5,5 m; die Meterangaben 1,7–3,0 m und 2,2–4,0 m sind die Stangenlängen selbst. Erst darüber wird die Verlängerung UTP 5 gebraucht, die 1,5 m dazugibt. Wer nur Sturzmelder an Standardtüren prüft, kommt mit der kurzen Stange aus; wer Deckenmelder in Hallen mitbetreut, greift zur langen.

Welches Werkzeug brauche ich für den Meldertausch nach acht Jahren?
Das Meldertauschgerät passend zum verbauten Melder, dazu die Pflückerstange, wenn der Melder hoch sitzt. Wichtiger als das Werkzeug ist aber die Frage, welcher Melder eingesetzt werden darf: Das hängt an der Zulassung, unter der die Anlage abgenommen wurde — der falsche Melder kostet die Anlage ihre Zulassung.

Prüfbuch einzeln oder das komplette Wartungsset?
Für eine neu errichtete Anlage das IW-Set: Es bündelt die Unterlagen für Inbetriebnahme, Abnahme und Wartung. Für eine laufende Anlage, deren Buch vollgeschrieben ist, genügt das Prüfbuch als Nachbestellung.

Wie viel Prüfgas sollte ich vorhalten?
Bei rund 200 Prüfungen je Dose ergibt sich der Bedarf aus der Zahl der betreuten Melder — für einen einzelnen Objektbetreiber ist eine Dose meist mehr als ein Jahresbedarf, für einen Wartungsdienst der laufende Verbrauch. Zu beachten ist der Temperaturbereich: Eine im kalten Fahrzeug gelagerte Dose sollte vor dem Einsatz akklimatisieren.

Darf ich mit diesem Werkzeug selbst prüfen?
Die regelmäßige Betreiberkontrolle ja. Die jährliche Funktionsprüfung, der Meldertausch und die Abnahme setzen dagegen eine befähigte Person nach DIN 14677-2 voraus — die Qualifikation entsteht über eine Herstellerschulung und ist personenbezogen. Das Werkzeug ersetzt sie nicht.
