GEZE Slimchain — Kettenantrieb für Fenster in 24 V und 230 V
- Schmaler Kettenantrieb, 25 × 44 mm Querschnitt, für Kipp-, Dreh-, Klapp-, Senkklapp- und Parallelausstellfenster

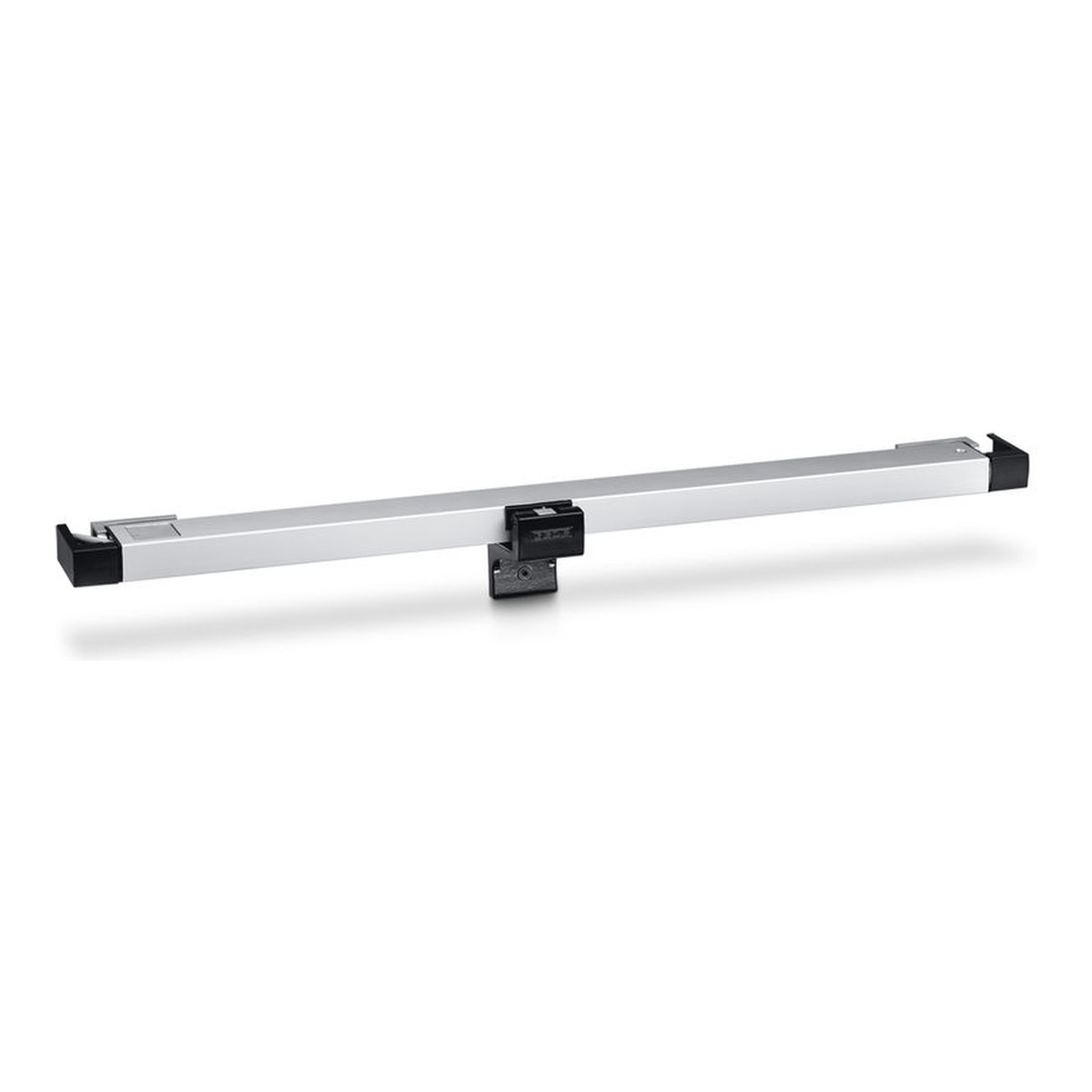

- Slimchain 24 V DC: Rauchabzug und Lüftung, geprüft als NRWG nach EN 12101-2, bis vier Antriebe synchron

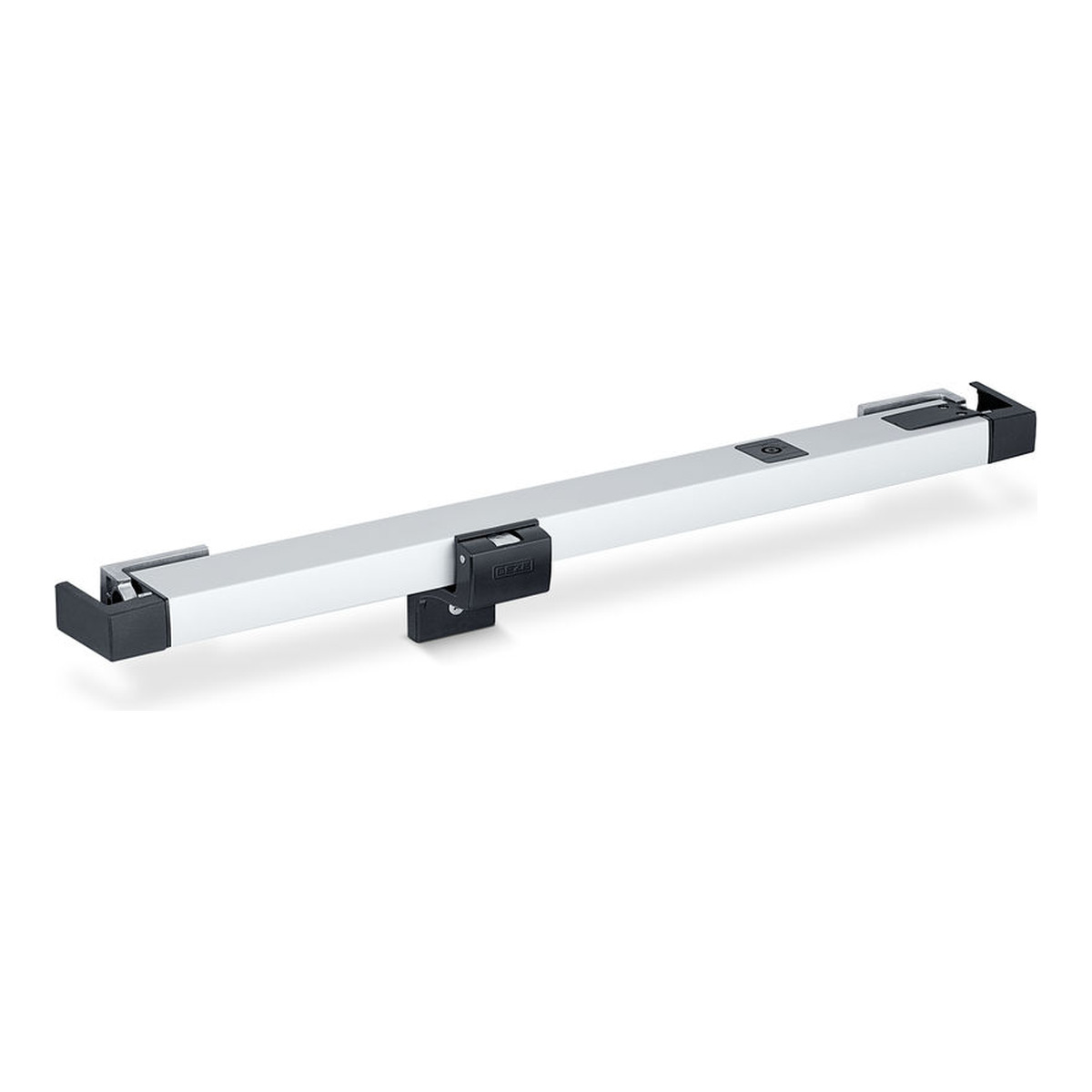

- Slimchain 230 V: direkt am Netz, nur für die natürliche Lüftung, ein Antrieb je Flügel
- Am Fenster sitzt er mit einem Konsolensatz — A, B, C oder P, je nach Montageart, je Antrieb einer
- L oder R = Seite, an der das Kabel austritt; an Kippfenstern gehören zwei Sicherheitsscheren dazu
Den passenden GEZE Slimchain finden — Antrieb, Konsolensatz und Zubehör passend zu Fenster, Öffnungsrichtung und Montageort.

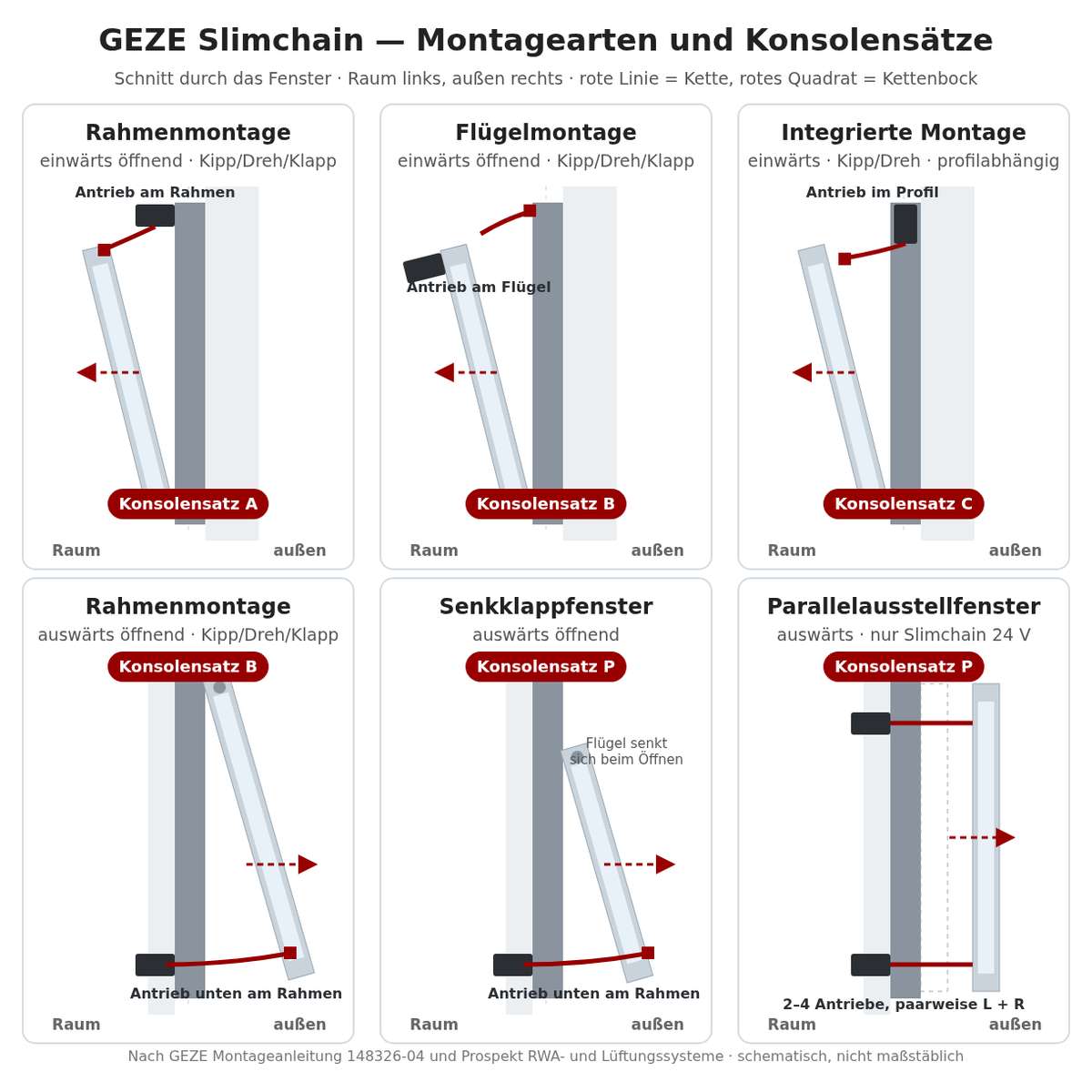

Montagearten und Konsolensätze
Welcher Konsolensatz passt, hängt davon ab, wie das Fenster öffnet und wo der Antrieb sitzt — nach GEZE-Datenblatt und Montageanleitung:
| Fenster | öffnet | Antrieb sitzt | Konsolensatz | 24 V | 230 V |
|---|---|---|---|---|---|
| Kipp-, Dreh-, Klappfenster | nach innen | am Rahmen | A | ja | ja |
| Kipp- und Drehfenster | nach innen | am Flügel | B | ja | ja |
| Klappfenster | nach innen | am Flügel | B | — | ja |
| Kipp- und Drehfenster | nach innen | im Profil (integriert) | C — profilabhängig | ja | ja |
| Kipp-, Dreh-, Klappfenster | nach außen | am Rahmen | B | ja | ja |
| Senkklappfenster | nach außen | am Rahmen | P | ja | ja |
| Parallelausstellfenster | nach außen | am Rahmen, 2–4 Antriebe | P | ja | — |
Platzbedarf am Rahmen: 40 mm bei Rahmenmontage einwärts, 16/21 mm bei Flügelmontage einwärts, 31 mm bei Rahmenmontage auswärts. Am Flügel: 40 mm, 34/29 mm bzw. 19 mm. Der Überschlag darf je nach Anwendung und Konsolensatz 0 bis 23 mm betragen. Montagemaße für gängige Aluminium-, Kunststoff- und Holzprofile stehen in der GEZE-Montageanleitung; Rahmenmontage auswärts ist bei Heroal 065/110ES und Wicona Wicline 65/75 EVO nicht möglich.

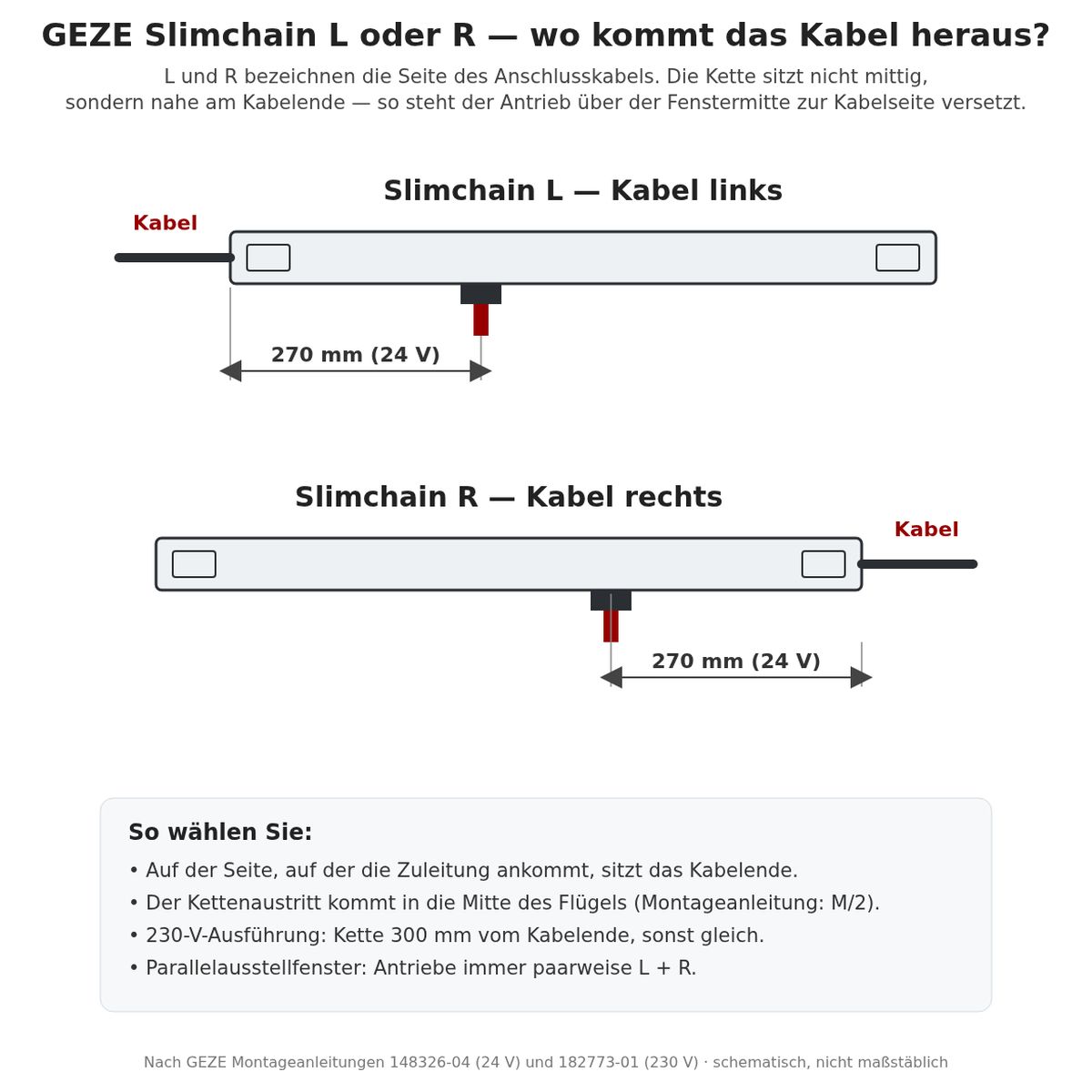

Slimchain L oder R — die Kabelseite
L und R bezeichnen die Seite, an der das Anschlusskabel austritt. Die Kette tritt nicht mittig aus, sondern nahe am Kabelende. Montiert wird mit dem Kettenaustritt in der Mitte des Flügels; der Antrieb steht deshalb zur Kabelseite versetzt. Gewählt wird die Seite, auf der die Zuleitung ankommt. Am Parallelausstellfenster werden die Antriebe paarweise als L und R eingesetzt.
Hub, Länge und Platz am Flügel
Länge mit Konsolen und Lage ab Flügelmitte (Kettenaustritt) nach den GEZE-Montageanleitungen:
| Hub | Länge 24 V | Länge 230 V | ab Mitte zur Gegenseite | zwei Antriebe (24 V): Flügel ab |
|---|---|---|---|---|
| 200 mm | — | 540 mm | 210 mm | — |
| 300 mm | 560 mm | 590 mm | 260 mm | 1160 mm |
| 500 mm | 660 mm | 690 mm | 360 mm | 1360 mm |
| 800 mm | 810 mm | 840 mm | 510 mm | 1660 mm |
Zur Kabelseite ragt der Antrieb mit Konsole 300 mm (24 V) bzw. 330 mm (230 V) über die Flügelmitte hinaus. Zugkraft 300 N, Zuhaltekraft 2000 N, Flügelgewicht bis 200 kg — begrenzt durch die Bänder.
24 V oder 230 V?
| Slimchain 24 V DC | Slimchain 230 V | |
|---|---|---|
| Einsatz | Rauchabzug (RWA) und Lüftung | natürliche Lüftung |
| Prüfung | NRWG nach EN 12101-2 | — |
| Versorgung | RWA-Zentrale oder 24-V-Netzteil | direkt 230 V, Anschlussterminal mit Stecker |
| Hub | 300 / 500 / 800 mm | 200 / 300 / 500 / 800 mm |
| Mehrere Antriebe | bis 4 synchron (Master/Slave) | Solo, ein Antrieb je Flügel |
| Parallelausstellfenster | ja | — |
| Geschwindigkeit | RWA 15 mm/s, Lüftung 5 mm/s | 5 mm/s |
| Anschluss | 4 × 0,75 mm², 2 m | 3 Adern: blau N, braun ZU, schwarz AUF |
| Schutzart / -klasse | IP40 / III | IP30 / II |
| KNX | über IQ box KNX | nein |
Für eine Rauchabzugsanlage gehören Zentrale, Auslösung und Melder dazu, z. B. die GEZE THZ aus RWA-Zentralen und Taster. Die THZ liefert zusammen höchstens 4,5 A; ein Slimchain nimmt im RWA-Betrieb 1,1 A auf.
Sicherheit und Einbau
- Kippfenster: GEZE schreibt zwei Sicherheitsscheren je Flügel vor — sie halten Rahmen und Flügel zusammen, auch wenn der Antrieb ausgebaut ist.
- Unter 2,5 m Einbauhöhe über der Zugangsebene: höchstens 200 mm Hub und ein Taster mit Aus-Voreinstellung; die Schließgeschwindigkeit bleibt unter 5 mm/s.
- Beide Ausführungen sind für trockene Räume bestimmt.
- Anschluss und Inbetriebnahme durch eine Elektrofachkraft; GEZE schreibt mindestens einmal im Jahr eine Wartung durch einen Sachkundigen vor.
Häufige Fragen zum GEZE Slimchain
Welcher GEZE Slimchain ist für den Rauchabzug (RWA) zugelassen?
Der Slimchain 24 V DC. GEZE hat ihn als natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2 geprüft und führt ihn mit Anschluss an die Treppenhauszentralen THZ N4 und THZ Comfort N4 sowie an die MBZ 300. Der Slimchain 230 V ist für die natürliche Lüftung vorgesehen.
Was unterscheidet Slimchain L und Slimchain R?
Die Seite des Anschlusskabels: beim L tritt es links aus, beim R rechts. Die Kette sitzt nahe am Kabelende — 270 mm (24 V) bzw. 300 mm (230 V) davon entfernt. Weil die Kette in die Flügelmitte kommt, steht der Antrieb zur Kabelseite versetzt.
Ist beim GEZE Slimchain ein Konsolensatz dabei?

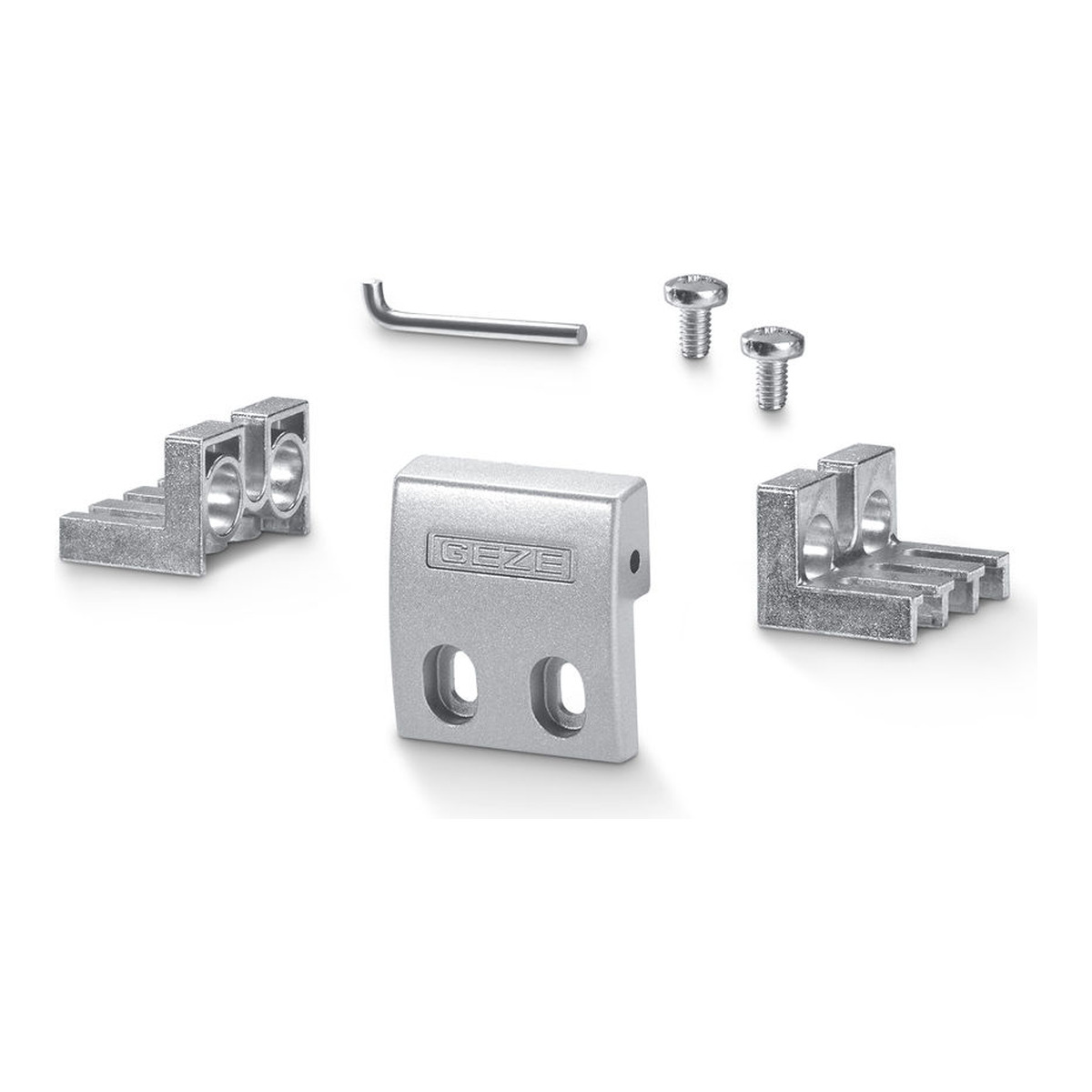

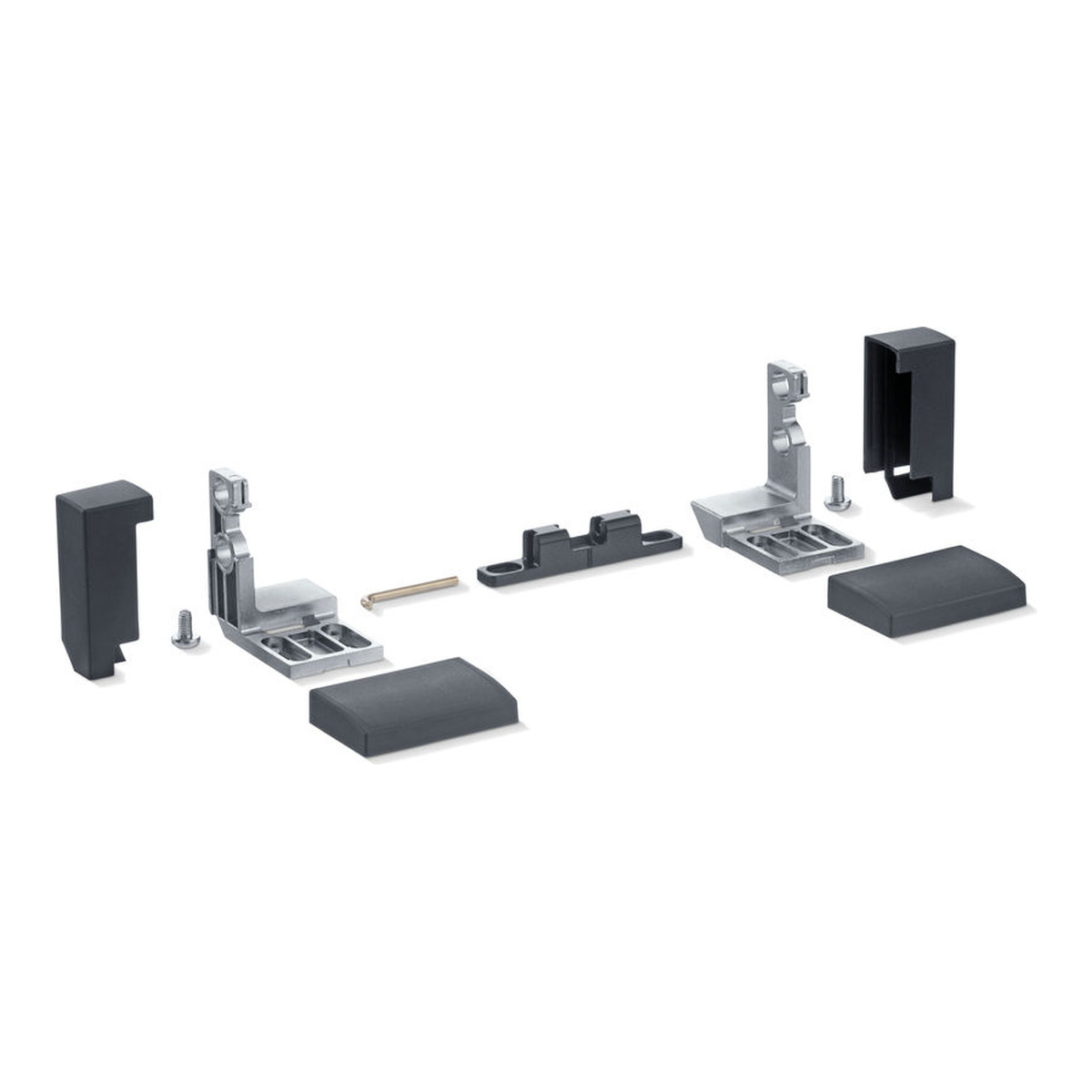

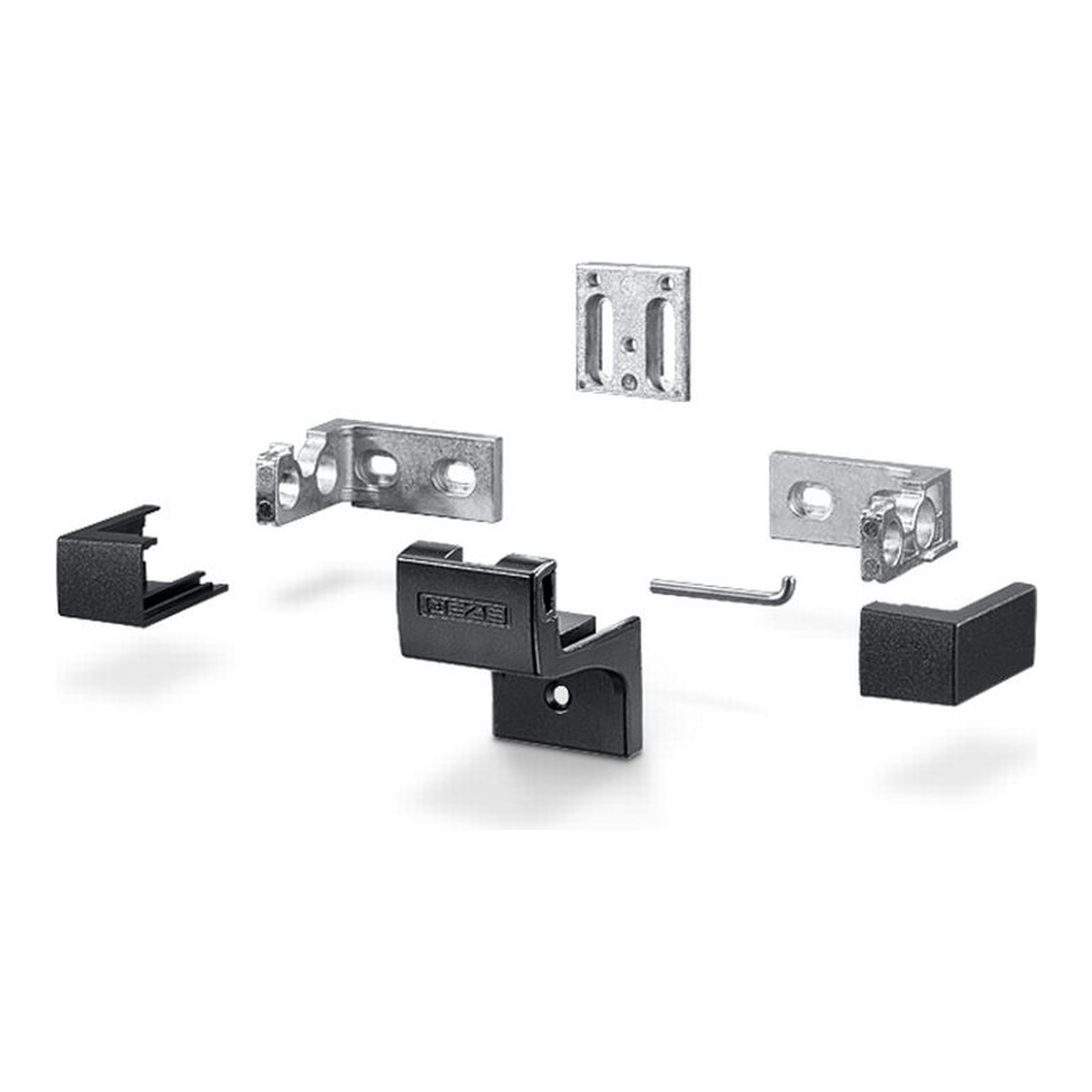

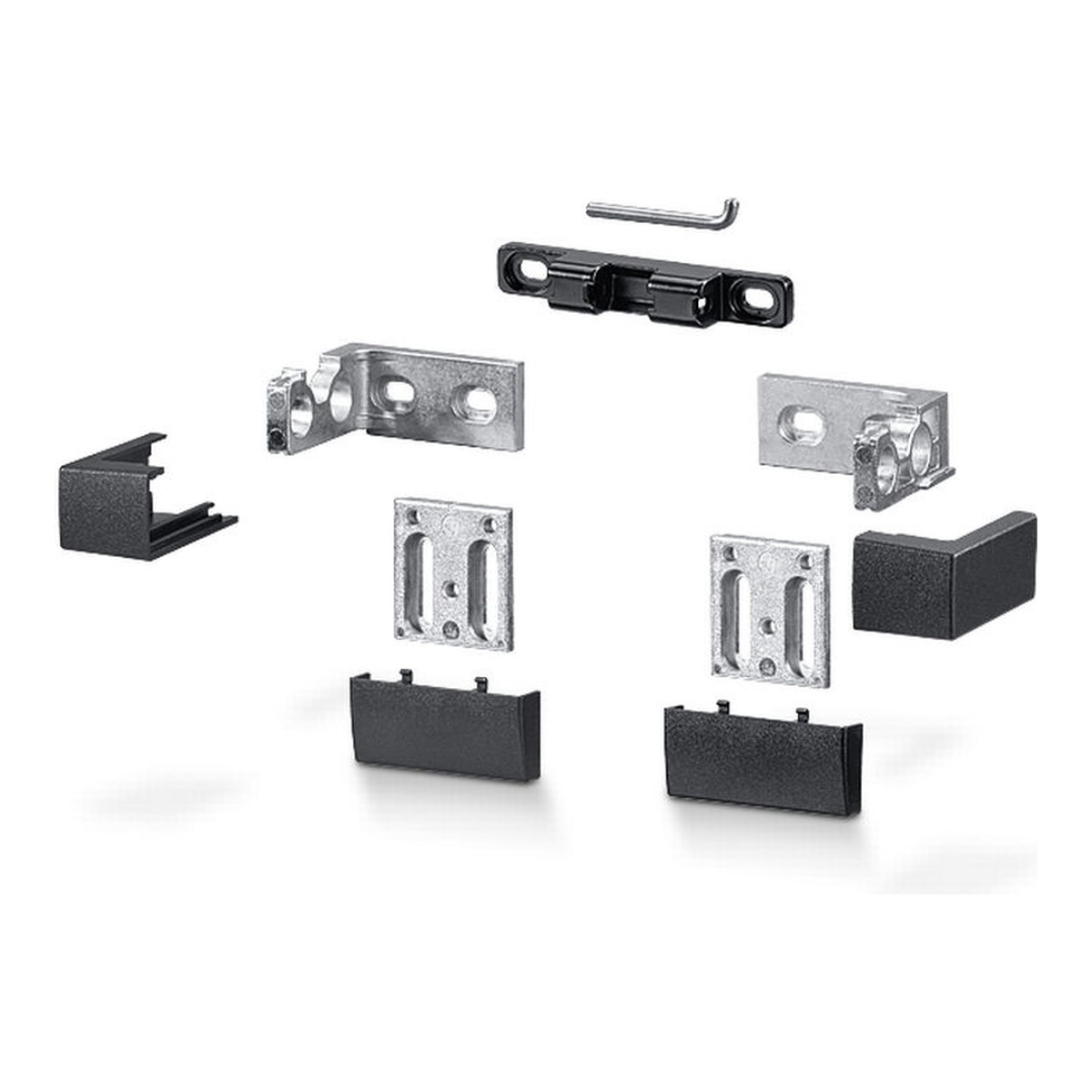

Nein. Der Antrieb kommt mit Anschlusskabel, der Konsolensatz ist ein eigener Artikel und richtet sich nach der Montageart: A für Rahmenmontage einwärts, B für Flügelmontage einwärts und Rahmenmontage auswärts, C für die integrierte Montage, P für Parallelausstell- und Senkklappfenster. Je Antrieb ein Satz.
Welchen Hub brauche ich?
Der Hub ist der Weg, den die Kette ausfährt. Der 24-V-Slimchain hat 300, 500 oder 800 mm, der 230-V-Slimchain zusätzlich 200 mm; eingestellt werden kann stufenlos darunter. Für den Rauchabzug ergibt sich die nötige Öffnung aus der Planung der Anlage. Sitzt das Fenster unter 2,5 m über der Zugangsebene, sind nach EN 60335-2-103 höchstens 200 mm Hub zulässig.
Kann ich den GEZE Slimchain an einem Parallelausstellfenster einsetzen?
Ja, den 24-V-Slimchain mit Konsolensatz P. Die Antriebe laufen paarweise als L und R synchron: zwei bis 180 kg, drei bis 300 kg, vier bis 400 kg Flügelgewicht. Der 230-V-Slimchain ist dafür nicht vorgesehen.
Braucht ein Kippfenster mit Kettenantrieb eine Sicherheitsschere?
Ja. GEZE schreibt an Kippfenstern aus Produkthaftungsgründen separate GEZE Sicherheitsscheren vor, zwei je Flügel — sie halten Rahmen und Flügel dauerhaft zusammen, unabhängig vom Antrieb. Nr. 35 ist für Flügel ab 300 mm Höhe, Nr. 60 ab 700 mm.
