GEZE Spindelantriebe — E 250 NT für RWA und Lüftung

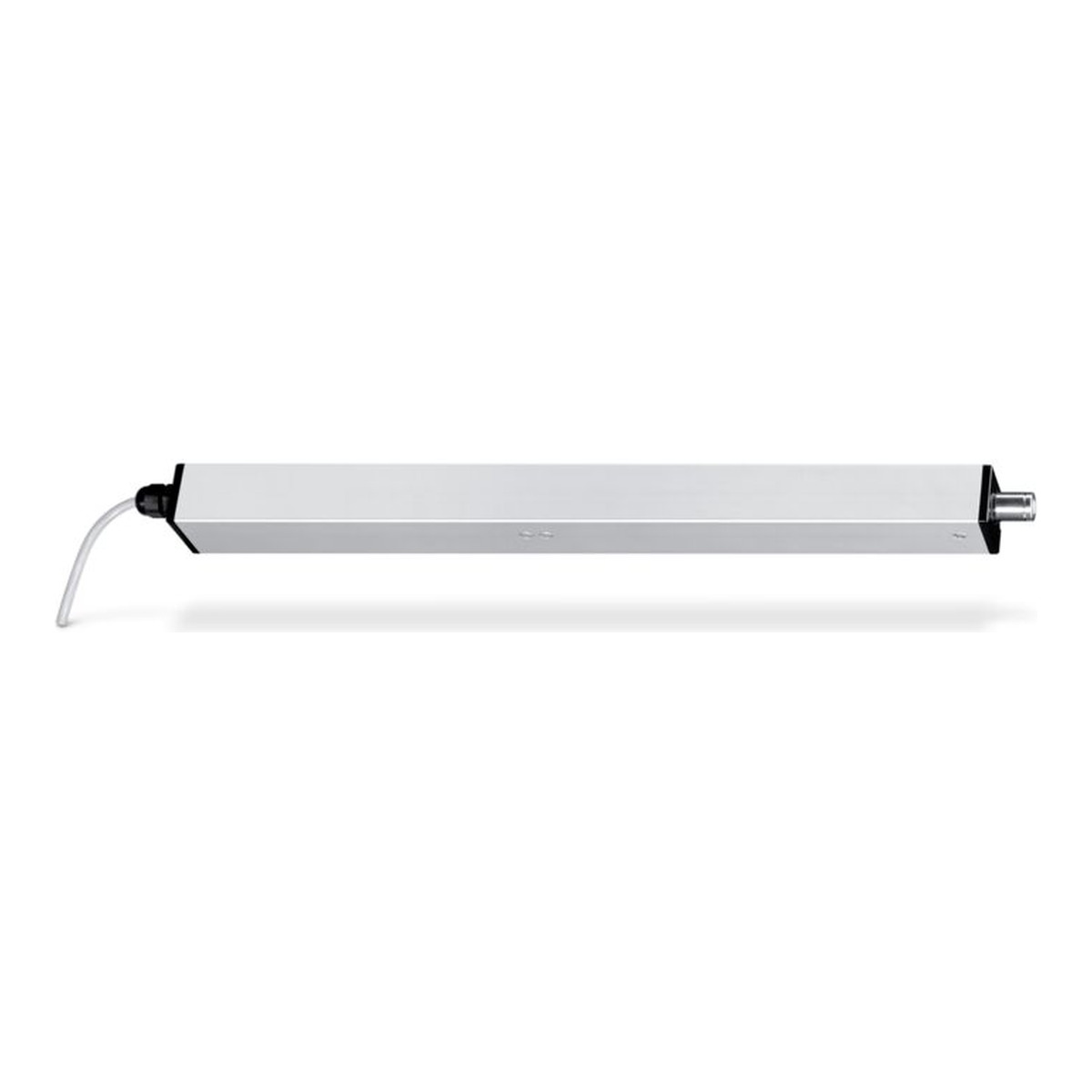

- GEZE E 250 NT: Spindelantrieb 24 V DC, 750 N Zug- und Druckkraft, Hub 100 bis 1000 mm, IP65
- Für Kipp-, Klapp- und Drehfenster einwärts und auswärts, Dachfenster und Lichtkuppeln — Rauchabzug (NRWG nach EN 12101-2 bis 500 mm Hub) und Lüftung
- Am Fenster sitzt er mit einer Konsole: Standardkonsole, Konsole EINWÄRTS oder Drehkonsole, je Antrieb eine
- An der Nebenschließkante von Dachfenstern kommen je nach Profilsystem Drehkonsole NSK, Winkel, Adapter oder ein Flügelbock E 1500 dazu
- Alle Artikel liefern wir auf Anfrage — Antrieb und Konsole anfragen
Montagearten und Konsolen
| Fenster | öffnet | Antrieb sitzt | Konsole |
|---|---|---|---|

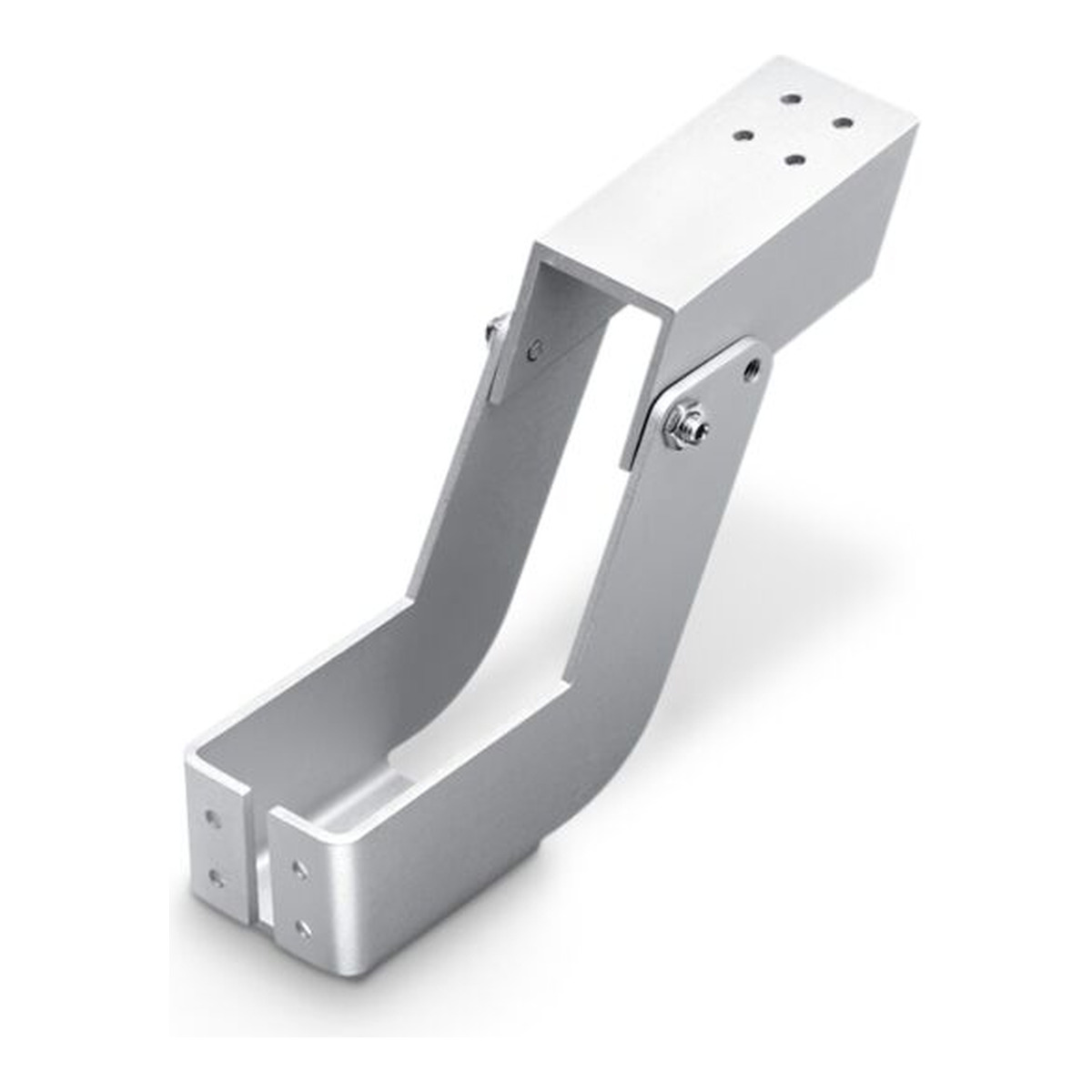

| Kipp-, Klapp-, Drehfenster | nach innen oder außen | Rahmen, Hauptschließkante | Konsole EINWÄRTS (027218 ff.) |

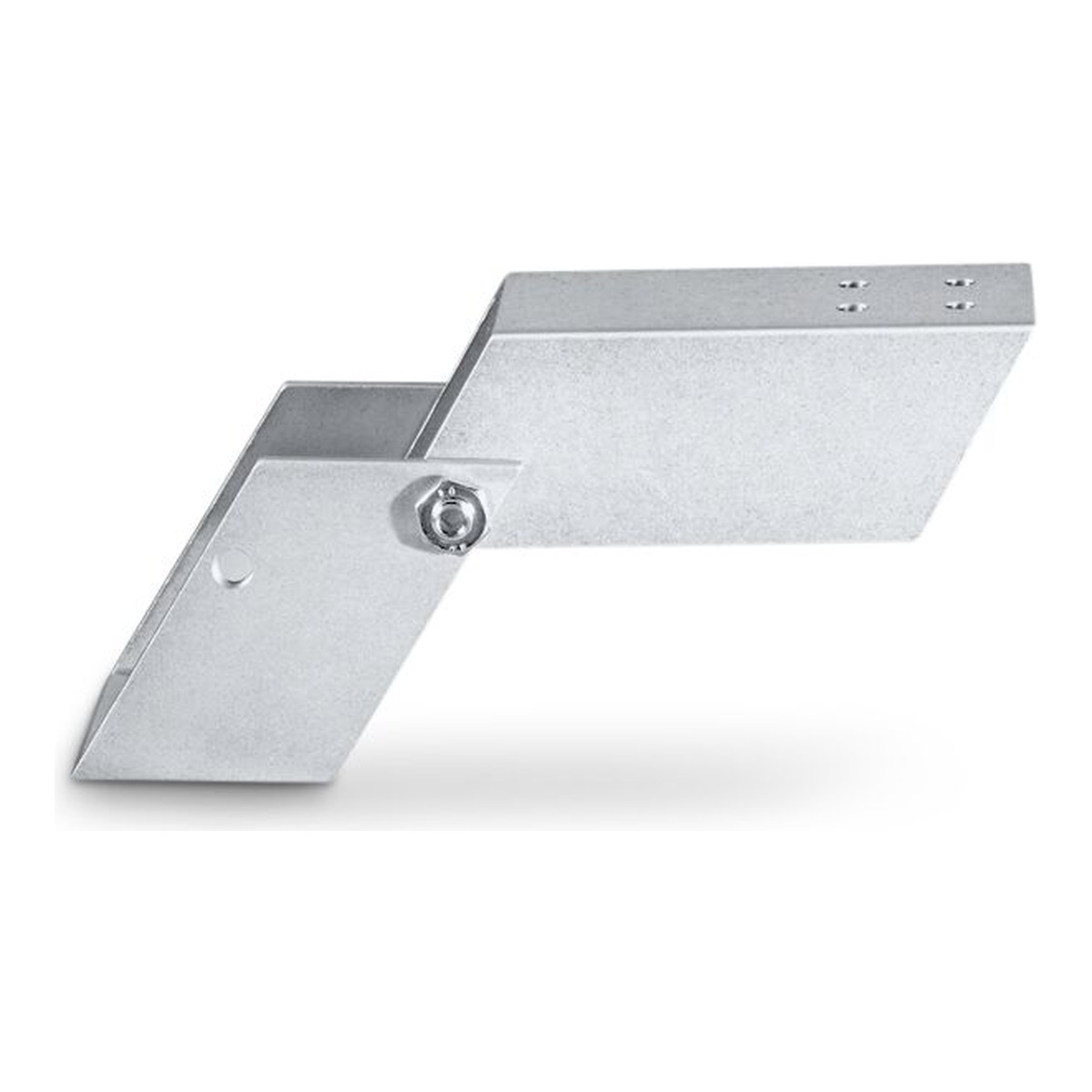

| Dachfenster, Lichtkuppel | nach außen | Sturz, Hauptschließkante | Standardkonsole (019032 ff.) |

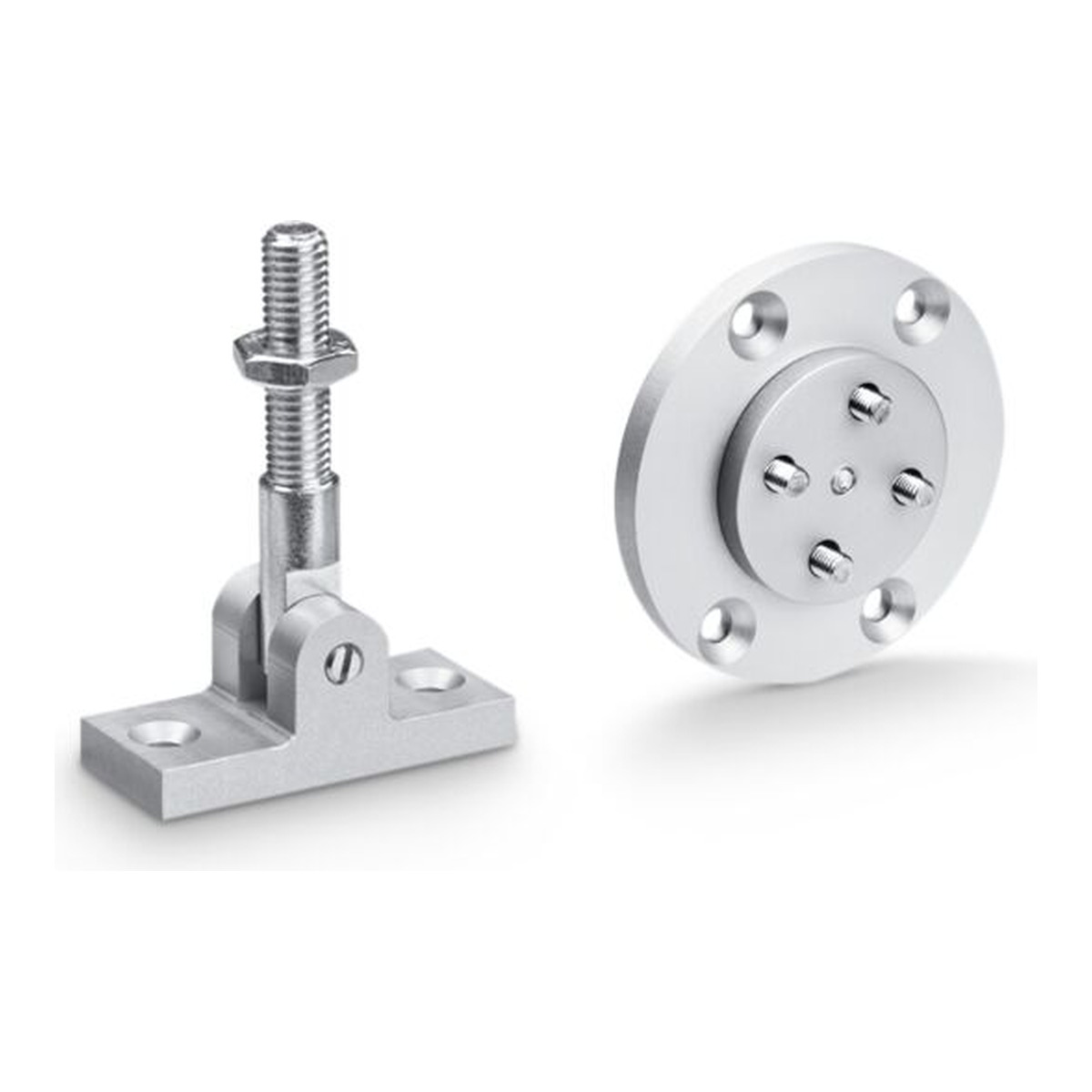

| Dachfenster, Lichtkuppel | nach außen | Sturz, Nebenschließkante | Drehkonsole (116112 ff.) |

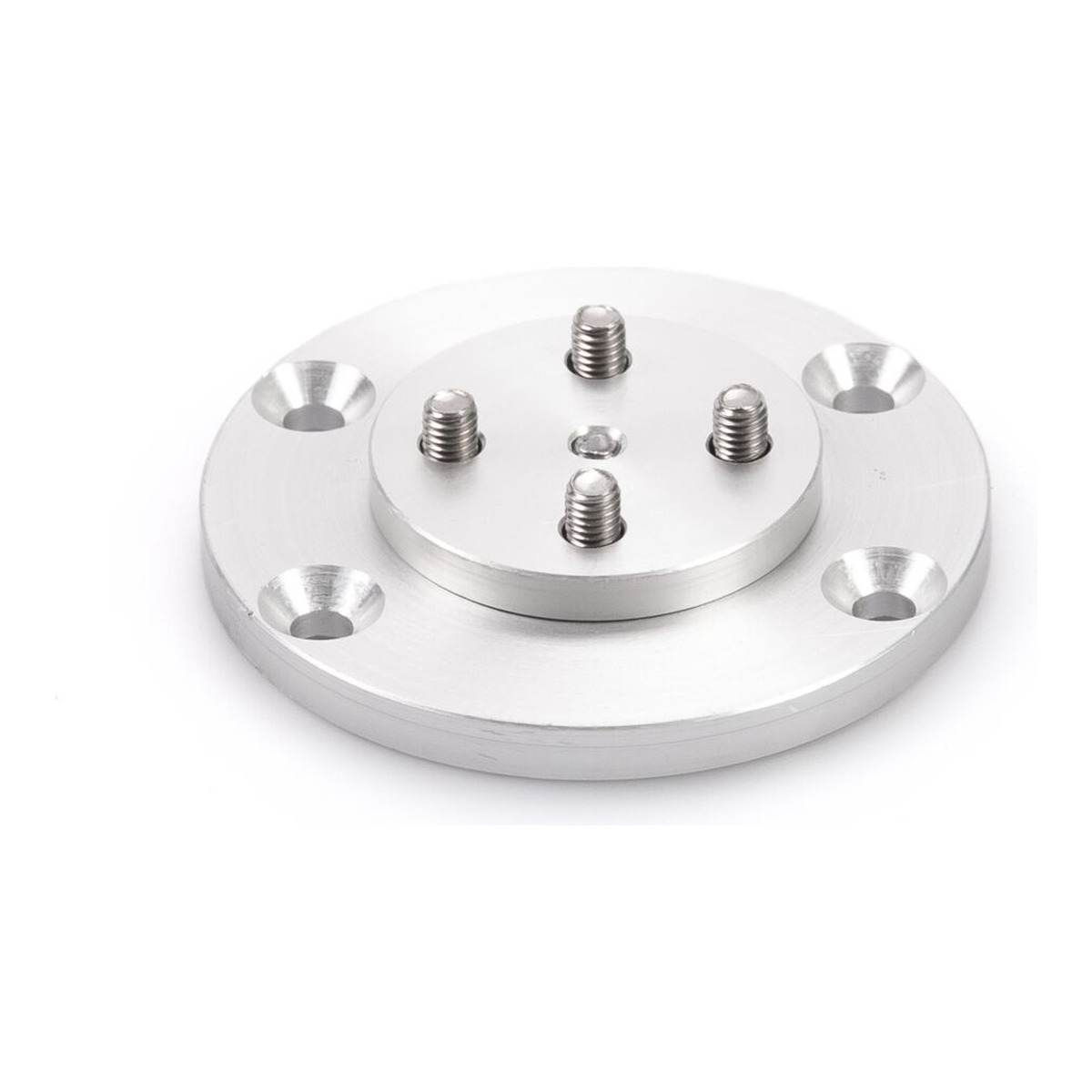

| Dachfenster, profilabhängig | nach außen | Nebenschließkante | Drehkonsole NSK, Winkel, Adapter NSK-S, Flügelbock E 1500 |

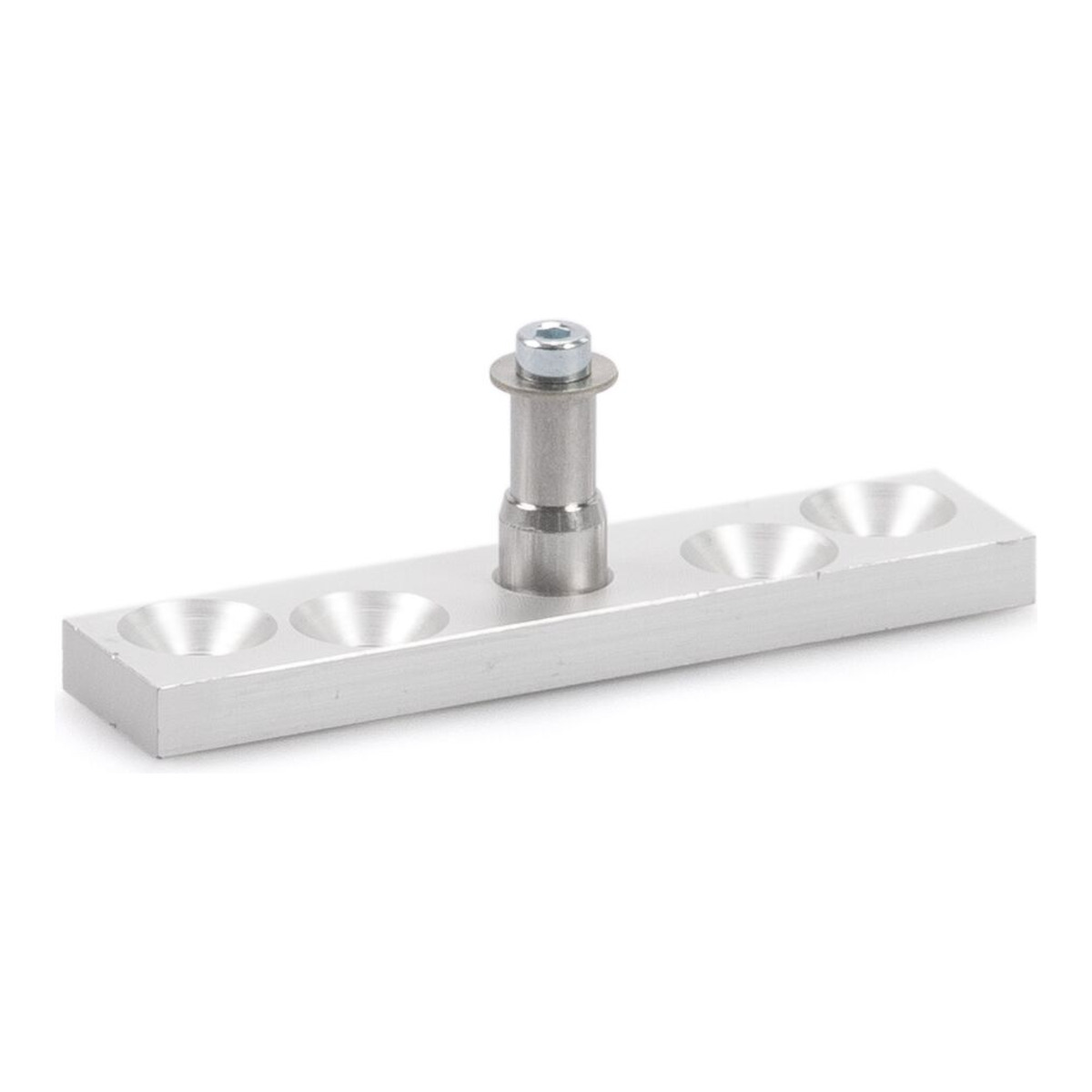

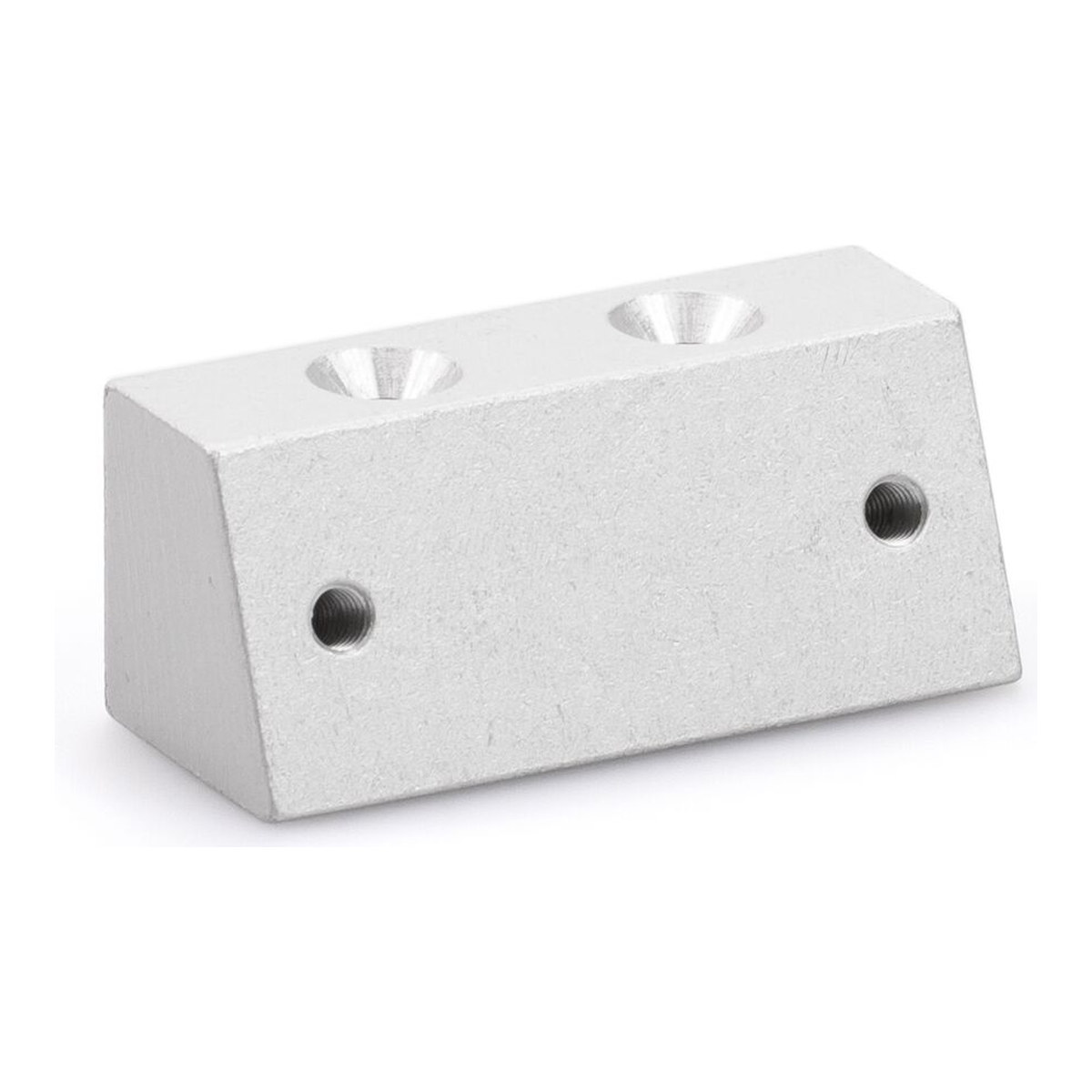

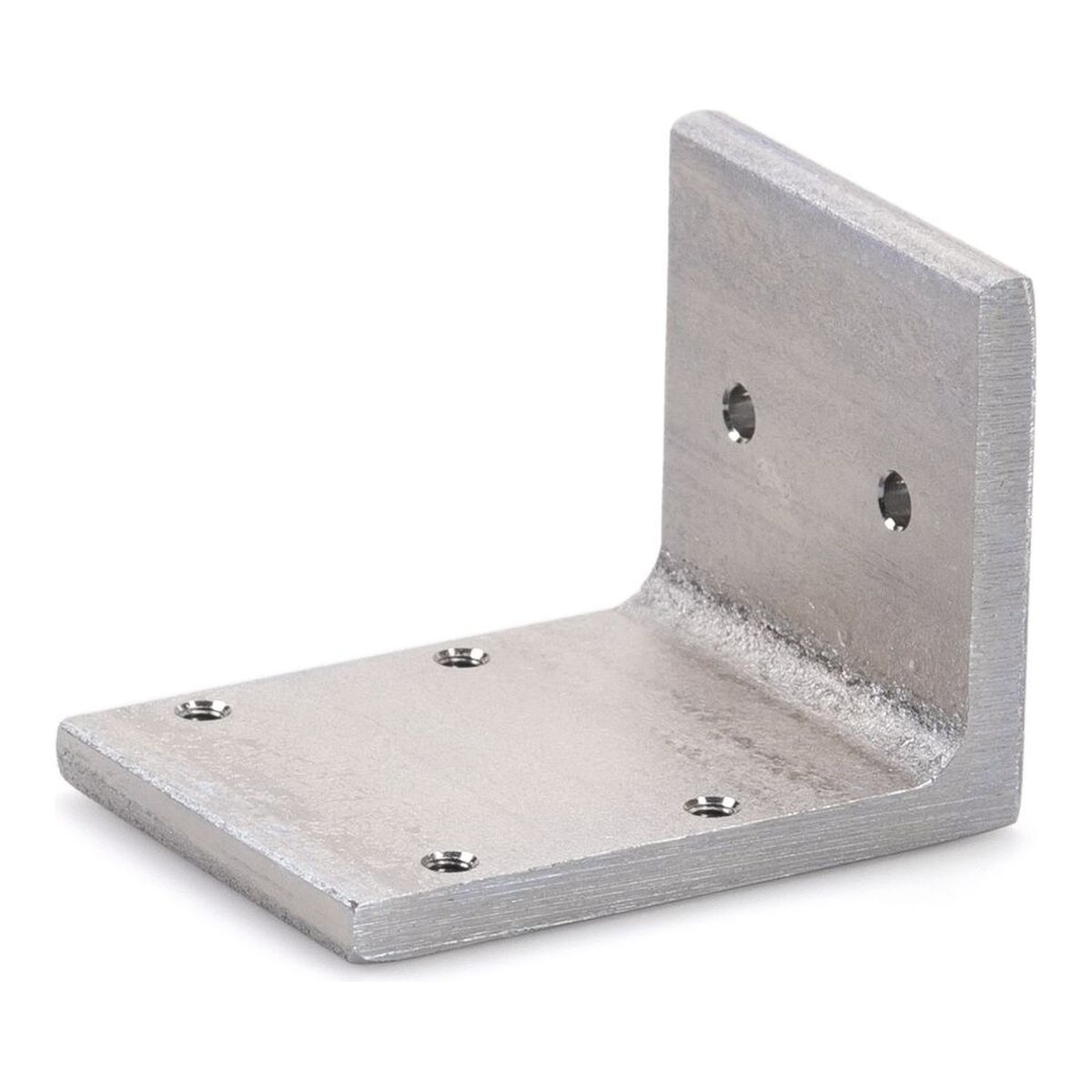

Die Konsolen gibt es in EV1, weiß RAL 9016 oder nach RAL. Für die Nebenschließkante an Dachfenstern nennt GEZE profilspezifische Lösungen: Schüco AWS 57 mit Drehkonsole, Adapter NSK-S und Winkel NSK; Wicona, Hueck, Heroal, Alcoa und Aluprof mit dem passenden Flügelbock E 1500.
Hub und Mindestflügelhöhe
| Hub | Länge | Mindestflügelhöhe Dachfenster/Lichtkuppel |
|---|---|---|
| 100 mm | 384 mm | 220 mm |
| 150 mm | 434 mm | 270 mm |
| 200 mm | 484 mm | 320 mm |
| 230 mm | 514 mm | 350 mm |
| 300 mm | 584 mm | 440 mm |
| 500 mm | 784 mm | 670 mm |
| 750 mm | 1034 mm | 980 mm |
| 1000 mm | 1284 mm | 1270 mm |
Ein Antrieb an der Hauptschließkante trägt Flügel bis 100 kg und unter 1200 mm Breite, zwei Antriebe synchron bis 200 kg und unter 2400 mm. Geschwindigkeit im Lüftungsbetrieb 5 mm/s, im Alarm 5,7 mm/s (bei 500 mm Hub 9,5 mm/s).
Einbau und Inbetriebnahme
- Ab Werk ist jeder Antrieb als Solo eingestellt; für den Synchronbetrieb werden Master und Slave vor der Montage per DIP-Schalter festgelegt.
- Die Schließlage lernt der Antrieb beim ersten Schließen selbst; Hub und Geschwindigkeit lassen sich mit dem Inbetriebnahmekoffer IQ windowdrive einstellen.
- Verriegeln lässt sich das Fenster zusätzlich mit dem Verriegelungsantrieb GEZE Power lock.
- Unter 2,5 m Einbauhöhe über der Zugangsebene mit einem Schalter mit Aus-Voreinstellung bedienen.
- Der E 250 NT ist nur für trockene Räume; für den geschützten Außenbereich gibt es die Sonderausführung E 250 NT AB.
Häufige Fragen zum GEZE E 250 NT
Welche Konsole brauche ich für den GEZE E 250 NT?
Das hängt vom Montageort ab: die Standardkonsole am Sturz der Hauptschließkante von auswärts öffnenden Dachfenstern und Lichtkuppeln, die Konsole EINWÄRTS am Rahmen der Hauptschließkante von Kipp-, Klapp-, Dreh- und Dachfenstern (einwärts oder auswärts öffnend), die Drehkonsole am Sturz der Nebenschließkante. Die Konsole gehört nicht zum Antrieb.
Bis zu welchem Hub ist der GEZE E 250 NT als NRWG geprüft?
Bis 500 mm Hub — bis dahin ist er als natürliches Rauch- und Wärmeabzugsgerät nach EN 12101-2 geprüft und öffnet vollständig innerhalb von 60 Sekunden. Die Hübe 750 und 1000 mm führt GEZE ohne diese Angabe.
Kann der GEZE E 250 NT einen alten GEZE E 250 ersetzen?
Die Konsolen passen: GEZE führt Standardkonsole, Konsole EINWÄRTS und Drehkonsole E 250 NT auch im Datenblatt des E 250 als Zubehör. Der E 250 NT ist bei gleichem Hub aber 44 mm länger (Hub + 284 mm statt Hub + 240 mm), und zwei Antriebe an einem Flügel laufen ohne die frühere Tandemabschaltung synchron. Für die alten Zentralen E 250 N, 260 N und E12 T führt GEZE weiterhin den alten E 250 als Ersatzteil — nennen Sie uns bei der Anfrage die vorhandene Zentrale.
Wie wird der GEZE E 250 NT angeschlossen?

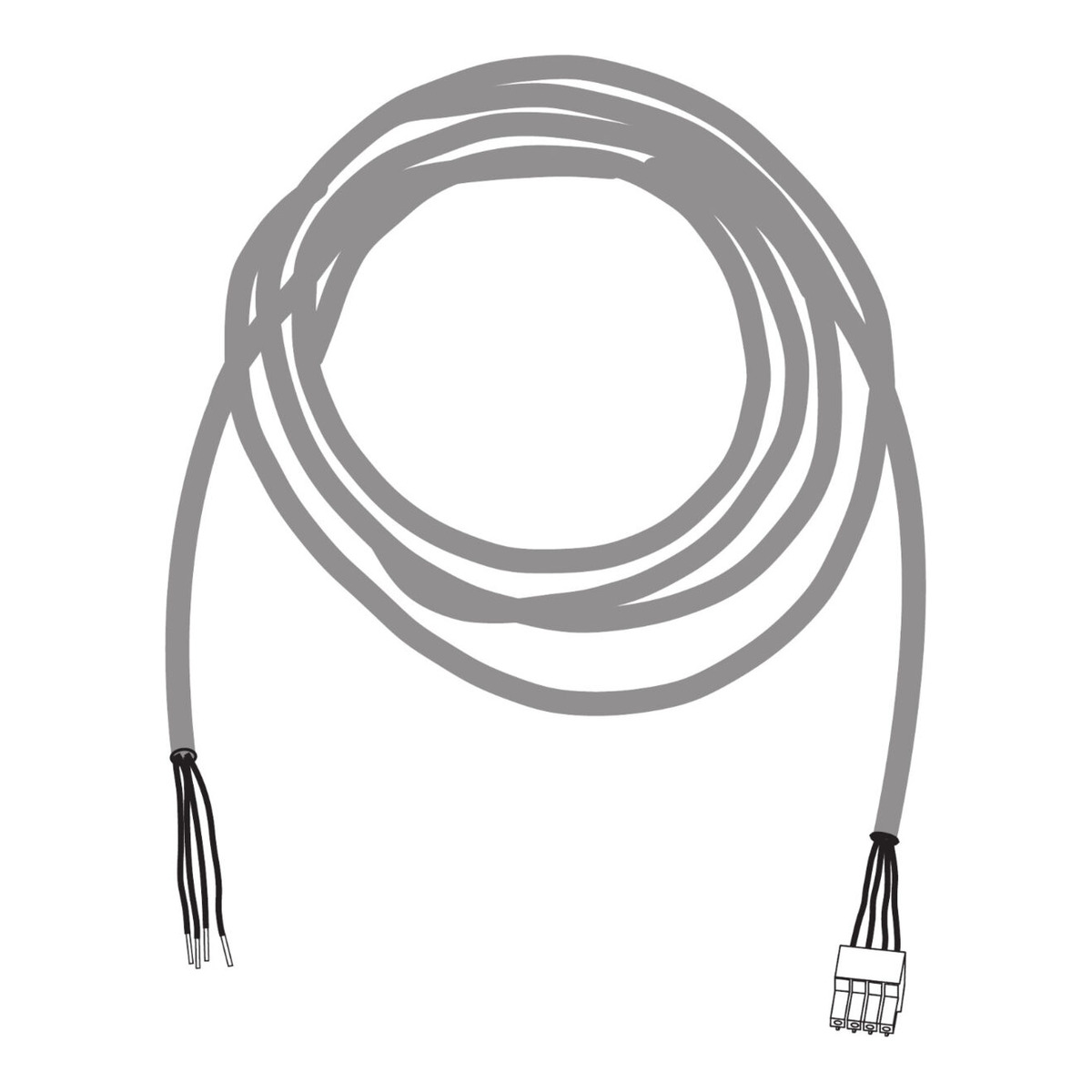

Über das 2 m lange, 4-adrige Anschlusskabel (4 × 0,75 mm²) an 24 V DC, etwa an eine RWA-Zentrale oder ein 24-V-Netzteil mit Lüftungssteuerung; die Polung bestimmt AUF oder ZU. Für längere Wege gibt es das Kabel mit Stecker auch in 5 m und 7,5 m. Den Anschluss übernimmt eine Elektrofachkraft.
