RWA-Zentrale und Handauslösung
Die Zentrale versorgt die Fensterantriebe, überwacht die Leitungen und löst im Brandfall aus. Der Taster daneben ist die Hand am Schalter: Er muss die Anlage jederzeit auch manuell öffnen können — das verlangen die Bauvorschriften ausdrücklich.

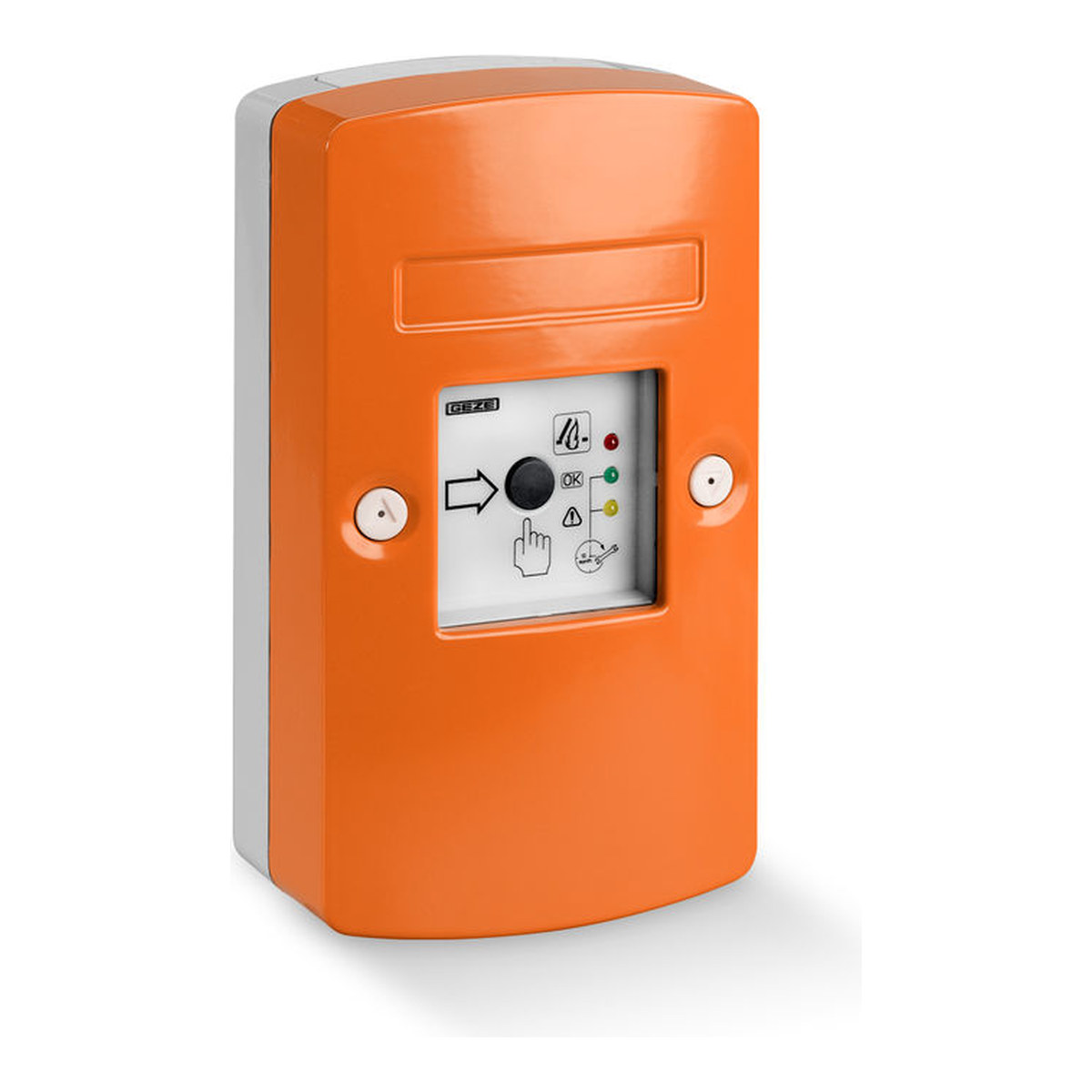

Die Treppenhauszentrale
Die GEZE THZ N4 ist für die Rauchableitung im Treppenraum und für kleinere RWA-Lösungen ausgelegt. Sie ist nach DIN EN 12101-10 zertifiziert, VdS-anerkannt und TÜV-geprüft, liefert bis 4,5 A an 24-V-Antriebe und bringt den Akku für den Netzausfall mit. Sie führt eine Alarm- und eine Lüftungsgruppe.
Was sie aufnimmt:
- Alarmlinie 1 — bis zu 8 RWA-Taster
- Alarmlinien 2 und 3 — je bis zu 10 Rauch- oder Wärmemelder, alternativ das Signal einer externen Brandmeldeanlage
- Lüftung — 3 Lüftertaster mit LED (ohne LED beliebig viele); Regen- und Windsensorik lässt sich ohne Zusatzmodul als potentialfreier Kontakt anschließen
Die Leitungen zu Meldern und Antrieben werden über Endwiderstände überwacht, und was bei Netzausfall oder Störung passieren soll — Fenster auf, zu oder keine Reaktion — ist parametrierbar. Für größere Anlagen lassen sich Alarm- und Reset-Signal über bis zu 10 Zentralen verknüpfen.
RWA-Taster: welcher wofür?
Der GEZE FT 4 A sitzt im Aluminium-Druckguss-Gehäuse und kommt mit dem Schild „RAUCHABZUG". Eine Feinheit, die in Ausschreibungen zählt: VdS-anerkannt ist die orange Ausführung RAL 2011 — die übrigen Farben der Baureihe sind es nicht.
Aus dem Hekatron-Programm kommen zwei Druckknopftaster, und sie sind nicht austauschbar:
- DKT 01 — ein Wechsler, ohne Rückstellung. Für Feststellanlagen, bei denen ein unbeabsichtigtes oder unbefugtes Schließen verhindert werden soll.
- DKT 02 — zwei Taster mit je einem potentialfreien Wechsler. Der schwarze, vom Gehäusedeckel verdeckte Taster setzt die Anlage zurück. Er trägt die DIBt-Zulassungen Z-78.6-177 (Lüftung) und Z-6.5-1725 (Feststellanlage) und ist damit der Taster für Rauch- und Brandschutzklappen, für Feststellanlagen mit Rückstellung sowie für maschinelle und natürliche Rauchabzugsanlagen.
Beide werden aufputz montiert, arbeiten mit 24 V DC und kommen mit Scheibe, Schlüssel und einem Beschriftungsset.
Verwandte Kategorien
- RWA und Lüftungstechnik · Melder und Sensoren
- Feststellanlagen — für offen gehaltene Brandschutztüren
Häufige Fragen
Wie viele Melder und Taster nimmt die THZ auf?
Auf der ersten Alarmlinie bis zu 8 RWA-Taster, auf den beiden weiteren je bis zu 10 Rauch- oder Wärmemelder — alternativ dort das Signal einer externen Brandmeldeanlage. Für die Lüftung sind 3 Lüftertaster mit LED vorgesehen; ohne angeschlossene LED beliebig viele.
Was passiert bei Stromausfall?
Die Zentrale schaltet auf den eingebauten Akku um und versorgt die Antriebe weiter mit 24 V. Wie sich die Fenster dabei verhalten sollen — auf, zu oder keine Reaktion — ist parametrierbar; dasselbe gilt für den Störungsfall. Die Leitungen zu Meldern und Antrieben werden über Endwiderstände überwacht.
Welcher FT 4 A ist VdS-anerkannt?
Die orange Ausführung RAL 2011. Die übrigen Farben der Baureihe — rot, blau, grau und gelb — sind die Ausführung ohne VdS. Wo eine VdS-anerkannte Anlage gefordert ist, entscheidet die Farbe also über die Verwendbarkeit.
DKT 01 oder DKT 02 — welcher Druckknopftaster passt?
Das DKT 01 hat einen Wechsler und keine Rückstellung; es ist für Feststellanlagen gedacht, bei denen ein unbeabsichtigtes Schließen verhindert werden soll. Das DKT 02 hat zwei Taster mit je einem potentialfreien Wechsler — der schwarze, vom Gehäusedeckel verdeckte setzt die Anlage zurück. Es trägt die DIBt-Zulassungen Z-78.6-177 für Lüftung und Z-6.5-1725 für Feststellanlagen und ist damit der Taster für Rauch- und Brandschutzklappen sowie für Rauchabzugsanlagen.
