DICTATOR V 1600 F Universal-Türdämpfer (Feuer- und Rauchschutz)
V 1600 F Universal-Türdämpfer für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren

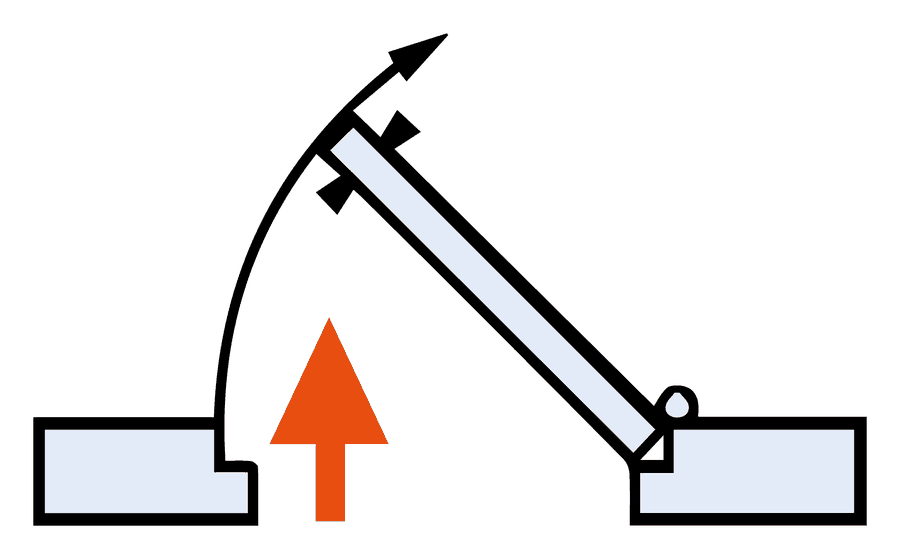

Der Dictator V 1600F ist eine Spezialausführung des Türdämpfers V 1600 mit fest eingestellter Schließgeschwindigkeit und starker Feder, der V 1600F besitzt für Deutschland ein bauaufsichtliches Prüfzeugnis zur Verwendung an Brandschutztüren (Nr. P-120001480). Bei der Montage an Brandschutztüren ist zwingend die Verwendung einer Montageplattesowohl für den Türdämpfer als auch den Haken vorgeschrieben, um den sicheren, dauerhaften Halt und damit die einwandfreie Funktion zu garantieren.Der Türdämpfer V 1600 F ist speziell für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und der unsichtbaren Befestigung ein sehr ansprechendes Design. Besonderes Merkmal des V 1600F ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 F ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 F eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er aus dem Material Nirosta hergestellt.
Montage des DICTATOR V 1600 F:
Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Oberfläche:ganzverchromtHinweise:
Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu klären, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt wird.
Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011.
Lieferumfang Dictator V 1600 F: - Türdämpfer Dictator V 1600 F inkl Haken- Montageplatte Türdämpfer (optional)- Montageplatte Haken (optional)
Beschreibung
Haken
Bestellnummer
Dictator V 1600 F Universal-Türdämpfer 80 N, glanzverchromt
100910111013
300960300963300973
Montageplatte V 1600F für Brandschutztüren
205212

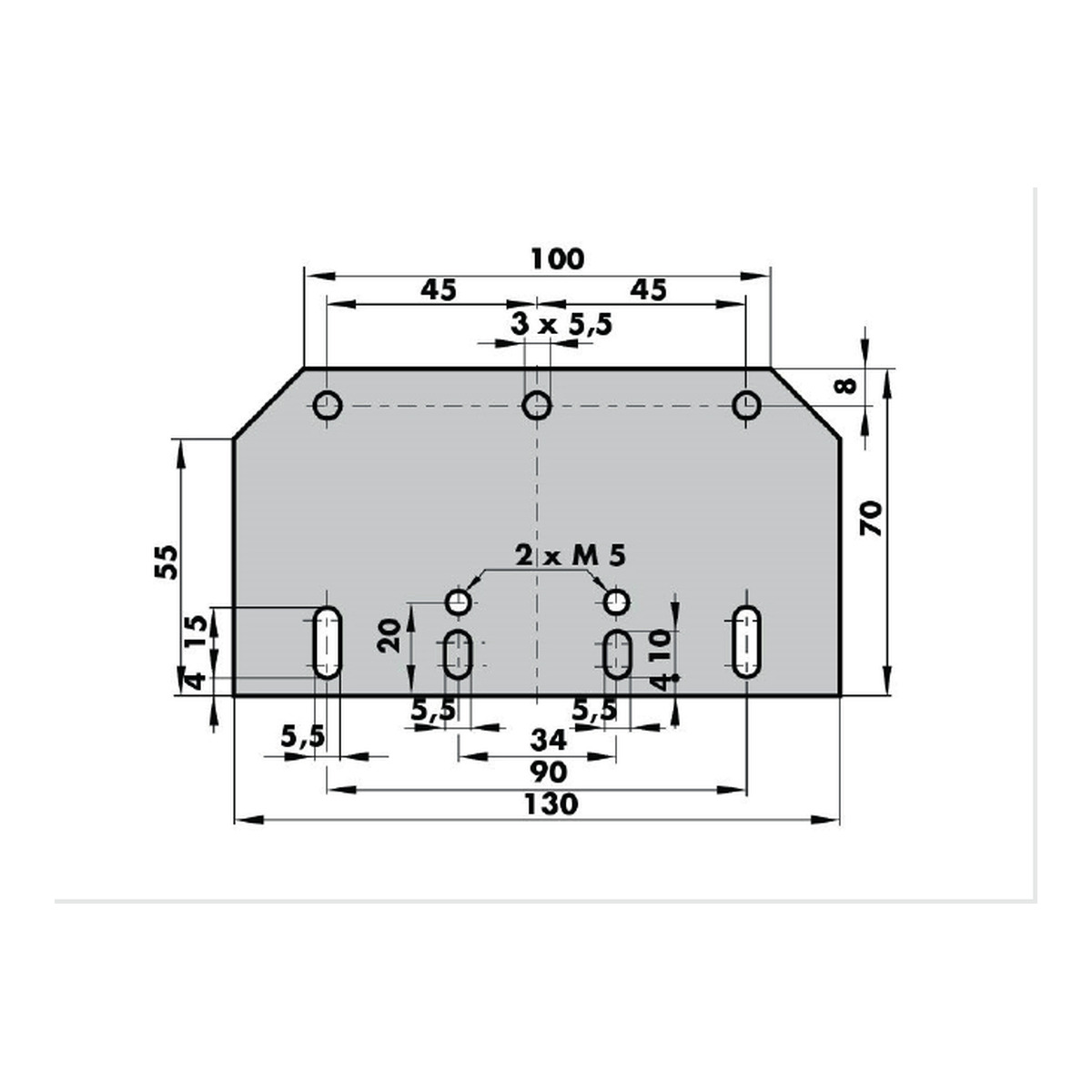

Montageplatte Haken V 1600F an Brandschutztüren
205231XL

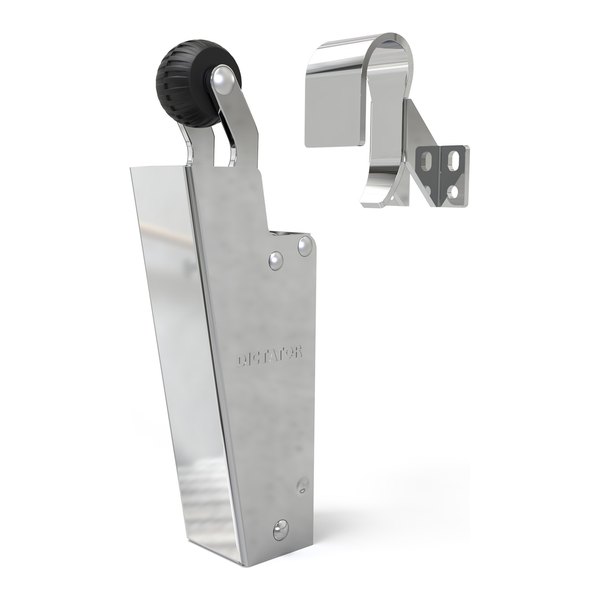

Dictator V 1600 Universal-Türdämpfer glanzverchromt
Türdämpfer Dictator V1600 für Haustüren und Zimmertüren
Der Türdämpfer Dictator V1600 ist für Zimmertüren und Eingangstüren geeignet. Der V 1600 ist mit dem gleichen patentierten, nicht sichtbaren Befestigungssystem ausgestattet, wie der Türdämpfer VS 2000. Der Zylinder ist komplett verkleidet. Der Türdämpfer bietet durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und die unsichtbare Befestigung ein sehr ansprechendes Design.Besonderes Merkmal des V 1600 ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er in Nirosta hergestellt.
Montage Dictator V 1600 Universal-Türdämpfer:
Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte.
Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen.
Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet.
Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt.

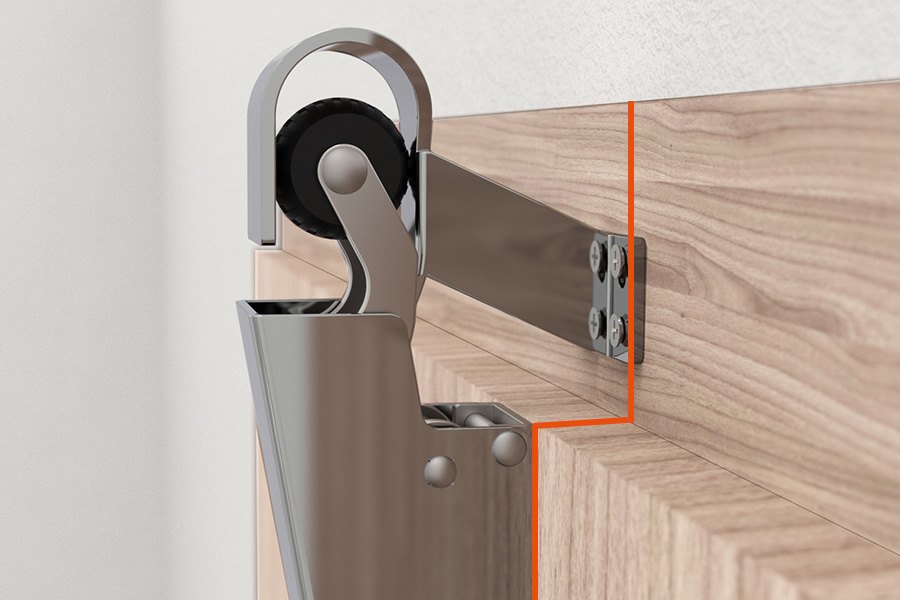

Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, mit dem Haken Typ 1011 ist der V 1600 auch für die Montage an 10 - 20 mm zurückliegende Türen geeignet.
Bestellangaben:
Bezeichnung
Farbe
Federstärke
Haken
Bestellnummer
Türdämpfer Dictator V1600 glanzverchromt
glanzverchromt
20 N
Haken 1009
300464
glanzverchromt
20 N
Haken 1013
300967
glanzverchromt
50 N
Haken 1009
300460
glanzverchromt
50 N
Haken 1011
300629
glanzverchromt
50 N
Haken 1013
300461
glanzverchromt
80 N
Haken 1009
300480
glanzverchromt
80 N
Haken 1013
300951

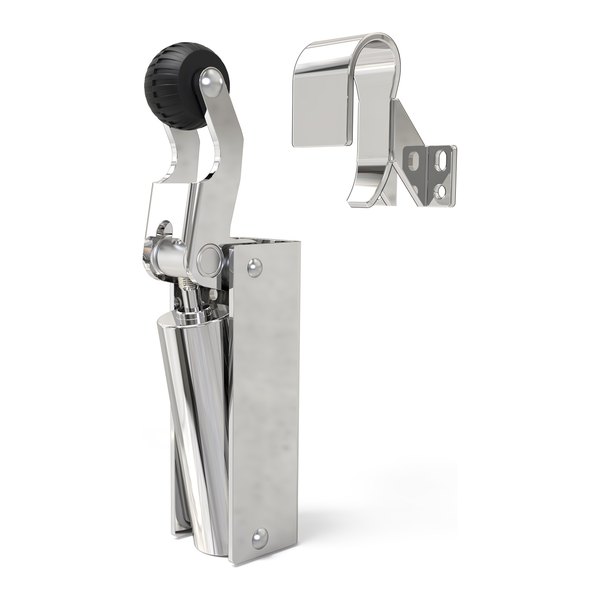

DICTATOR Z 1000 Universal Türdämpfer für Zimmertüren
Der Türdämpfer Z 1000 ist die preiswerte Standard-Ausführung für Zimmertüren
Der DICTATOR Türdämpfer Z 1000 eignet sich, durch die kleine Bauform, besonders für den Einsatz an Zimmertüren. Er ist das Standard-Model der DICTATOR Z - Türdämpfer. Seine Befestigungsbohrungen sind so ausgelegt, daß er auch als Ersatz für ZF, ZU und ZT-Türdämpfer verwendet werden kann. Er wird serienmäßig in vernickelter bzw. verzinkter Ausführung geliefert (siehe Bestellangaben). Eine farbige Beschichtung sowie eine Ausführung in Edelstahl sind nicht lieferbar. Der Z 1000 ist nur für die senkrechte Montage vorgesehen.
Der Türdämpfer Z1000 wird mit folgenden Einlaufhaken geliefert:

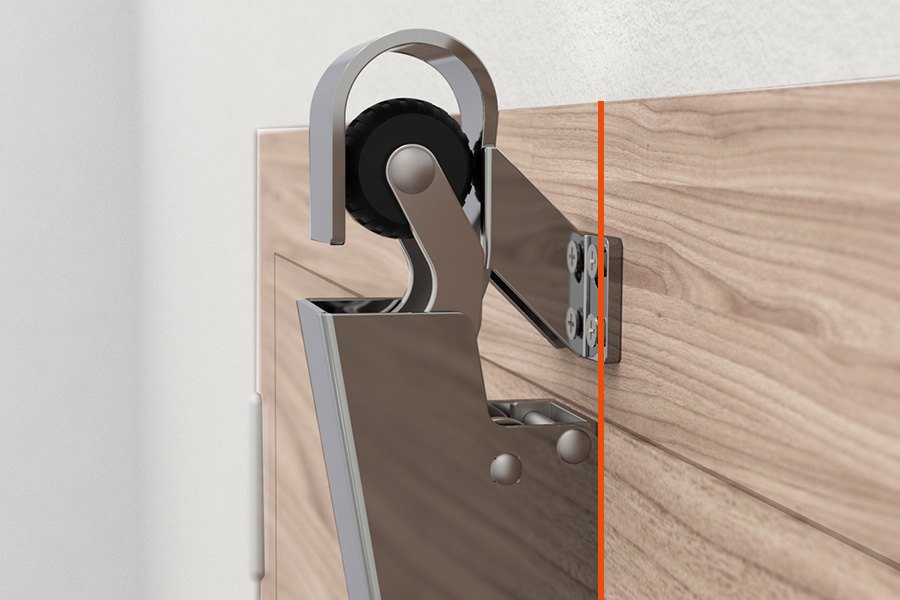

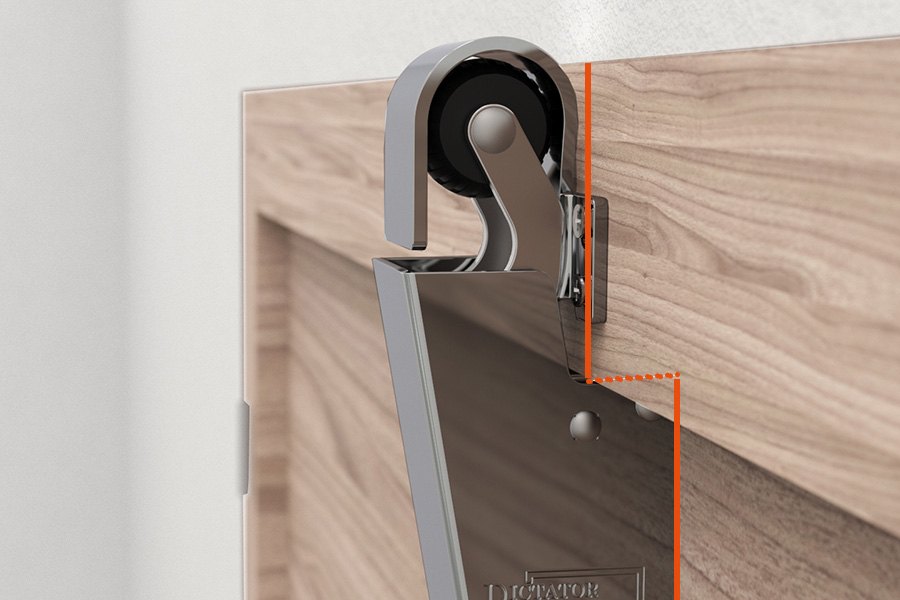

Haken 1009: für gleichliegende (Z1009)Haken 1011: für zurückliegende Türen (Z1011) Haken 1013: für aufliegende Türen (Z1013) (siehe Maßzeichnung: max. Sturzvorsprung 22 mm, max. Falzdicke 28 mm).
Technische Daten:
Türart: Drehtüren DIN links und DIN rechts, auf-, gleich- und zurückliegend
Schließkraft: 50 N
Dämpfungscharakteristik: progressiv
Schließgeschwindigkeit: einstellbar
Dämpfungsmedium: nahezu temperaturneutrales Silikonöl
Material: Stahl
Oberfläche: vernickelt oder verzinkt
Ausführungen Z 1000:
Beschreibung
Haken
Bestell-Nummer
DICTATOR Z 1000, 50N, vernickelt
1013 aufliegende Türen
300375
DICTATOR Z 1000, 50N, vernickelt
1009 gleichliegende Türen
300373
DICTATOR Z 1000, 50N, vernickelt
1011 zurückliegende Türen
300374
DICTATOR Z 1000, 50N, verzinkt
1013 aufliegende Türen
300906
DICTATOR Z 1000, 50N, verzinkt
1009 gleichliegende Türen
300904
DICTATOR Z 1000, 50N, verzinkt
1011 zurückliegende Türen
300905
Weitere Ausführungen auf Anfrage
Lieferumfang:
- Universal-Türdämpfer DICTATOR Z 1000- Haken 1009, 1013 oder 1011- Befestigungsschrauben für Holztüren

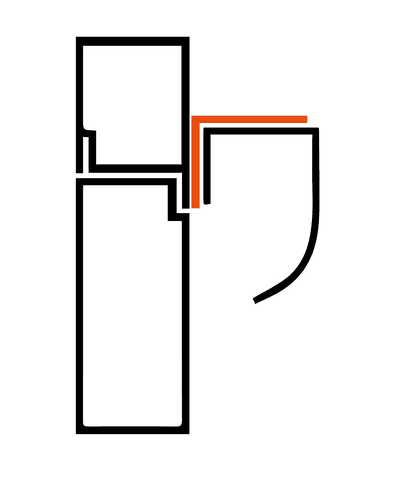

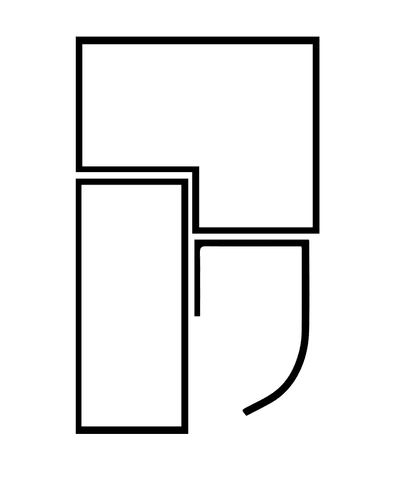

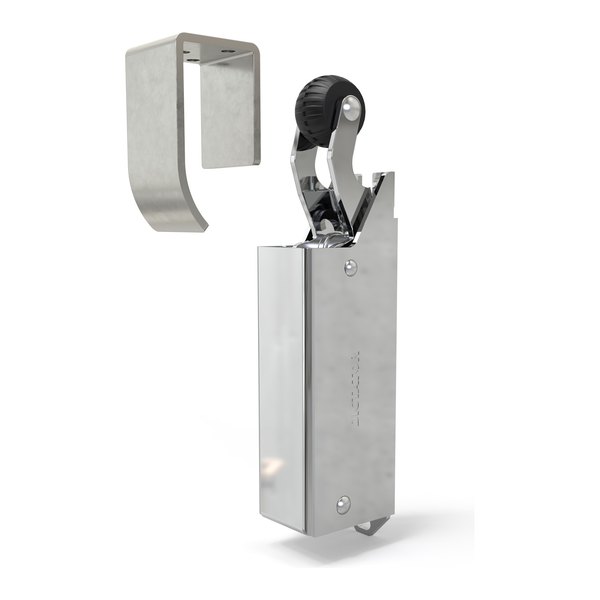

DICTATOR R 1400 Universal-Türdämpfer

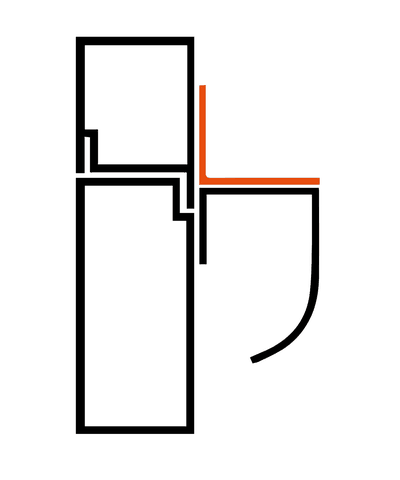

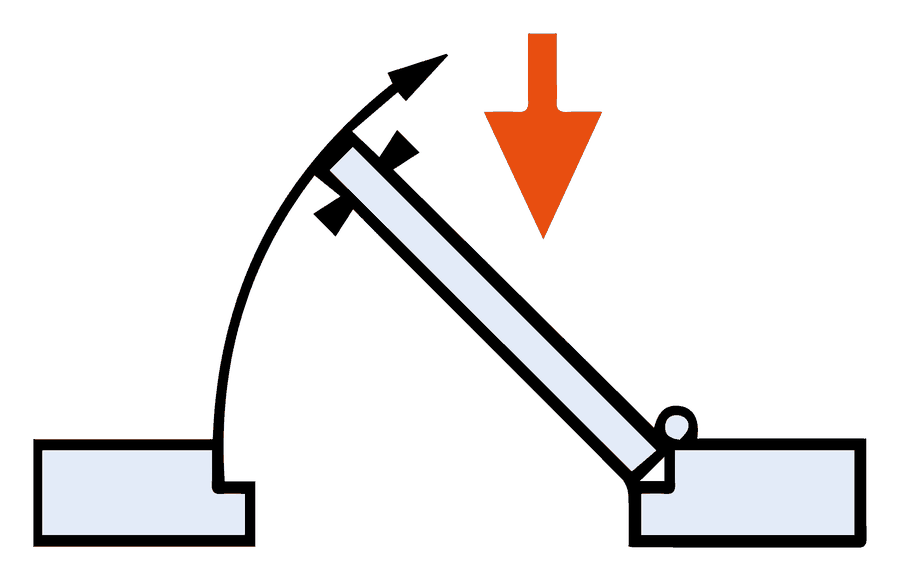

für die Montage unter dem Sturz auf der TürrückseiteDICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie leise ins Türschloß und halten sie geschlossen. Alle Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer R 1400 wurde für Türen konzipiert, an denen eine verdeckte Montage auf der Rückseite der Tür aus visuellen oder praktischen Gesichtspunkten notwendig ist. Er ist für links und für rechts angeschlagene Türen verwendbar. Trotz seiner relativ kleinen Ausführung ist der Türdämpfer R 1400 für Zimmertüren und kleine Eingangstüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, durch den elegant verkleideten Dämpfzylinder und durch die kaum sichtbare Befestigung ein sehr ansprechendes Design. Der Türdämpfer R 1400 besteht aus dem Gehäuse mit dem Rollenhebel und der Einlaufkurve. Ein Spezialzylinder im Gehäuse ermöglicht auch eine waagerechte Montage des Türdämpfers an der Tür. Den Türdämpfer R 1400 können Sie an Türen in Außen- und Innenbereichen einsetzen. Für Außenbereiche und Feuchträume ist eine Nirostaausführung lieferbar.Wichtig: Montieren Sie den Türdämpfer R 1400 wegen der herabhängenden Einlaufkurveund der damit verbundenen Verletzungsgefahr nur seitlich (ca. 8 mm von derZarge), nicht in der Türmitte. Sie können den R1400 auch waagrecht befestigen.Montieren Sie zunächst die Einlaufkurve am Türstock und anschließend das Gehäusedes Türdämpfers auf der Rückseite des Türblattes. Die Gummirolle des umgeklapptenRollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren.
DICTATOR Z 1100 Universal Türdämpfer für Zimmer-Schiebetüren
Der DICTATOR Türdämpfer Z1100 ist eine Spezialausführung des Z1000 mit Montagewinkel für Zimmer-Schiebetüren. Der Türdämpfer Z1100 dämpft die Schließbewegung auf den letzten Zentimetern ab und zieht die Schiebetür komplett zu. Gerade bei leichten Zimmertüren ist dies die optimale Lösung, da normale Endlagendämpfer (siehe Register 3 unseres Kataloges) aufgrund ihrer eingebauten Rückstellfeder solche Türen u.U. wieder etwas aufschieben würden. Die Türdämpfer Z1100 wird generell mit dem Einlaufhaken Typ 1009 ausgeliefert (Maße siehe Seite 02.012.00).
Universal-Türdämpfer Junior
Speziell für den Innenausbau, Ladenund Möbelbau, Apothekeneinrichtungen und Medizintechnik liefert DICTATOR die bewährte Dämpfungstechnik der DICTATOR Türdämpfer im "Kleinstformat". Der Türdämpfer Junior verhindert das Zuknallen von Fliegentüren, Türchen in Möbeln, Klappen oder Schubladen. Er dämpft die Schließbewegung auf den letzten Zentimetern sanft ab. Er ist dadurch z.B. auch für Schubladen geeignet, die ohne Ruck schließen müssen, da sie empfindliche Gegenstände enthalten (z.B. bei optischen Geräten). Die Tür, Klappe oder Schublade wird sanft zugezogen und sicher zugehalten. Der Junior zeichnet sich durch seine sehr kleinen Abmessungen aus. Diese ermöglichen seinen Anbau auch bei beengten Platzverhältnissen. Ein weiterer großer Vorteil des Junior ist seine "Verwandlungsfähigkeit": bei gleichen Gehäuseabmessungen arbeitet er entweder auf Druck oder Zug (siehe gestrichelte Variante in der Maßzeichnung auf der folgenden Seite). Der Junior ist komplett aus Nirosta und daher für die unterschiedlichsten Einsatzbereiche geeignet (z.B. auch Lebensmittelsektor, feuchte Umgebung).Die Türdämpfer Junior auf Druck und auf Zug unterscheiden sich lediglich in der Position des Rollenbügels. Bei der Ausführung auf Zug ist der Rollenbügel in der hinteren Gehäusebohrung befestigt und zeigt auch nach hinten (siehe gestrichelte Zeichnung). Diese Ausführung kommt z.B. zum Einsatz, wenn der Türdämpfer an der Hinterkante einer Schublade angebracht ist und der Haken hinten an der Schrankwand.
DICTATOR H 1300 Universal-Türdämpfer mit verstärktem Gelenk für besonders schwere Türen
DICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie lautlos ins Türschloß und halten sie fest geschlossen. Alle Türdämpfer sind werkseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Hierdurch wird eine lange Lebensdauer auch bei extrem großen und schweren Türen und Drehflügeltoren erreicht. Die progressive Dämpfungscharakteristik ist besonders bei großen Türen sehr wichtig, da die Auftreffgeschwindigkeit immer höher wird, je weiter der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung und die Schließgeschwindigkeit sind einstellbar. Der Türdämpfer H 1300 besteht aus dem Gehäuse mit Rollenhebel, einem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Er ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Oberfläche:Vernickelt
Ausführung:
ED STD 3 mit eckigem Anschlagplättchen
DICTATOR Schacht-Türdämpfer des Typ ED STD 3 wurden speziell konstruiert, um Drehflügel-Türen abzudämpfen, die mit Federkraft automatisch schließen. Er wird vom Fahrstuhlschacht aus in die Zarge eingesetzt. Die Kolbenstange des Dämpfers ragt durch die Zarge hindurch und trifft auf die bandseitige Stirnfläche des Türflügels. Zum Schutz des Türblattes muß dort, wo die Kolbenstange auftrifft ein gehärtetes "Anschlagplättchen" angebracht werden. Der Dämpfer ED STD 3 arbeitet hydraulisch. Seine Besonderheit ist der Ölausgleichsbehälter, so daß die einstellbare Dämpfung über den gesamten Kolbenstangenhub wirksam ist und hierdurch die Türe sicher abgebremst wird. Höchste Belastbarkeit und lange Lebensdauer des Dämpfers werden durch eine vergütete Kolbenstangenführung in Verbindung mit Spezialdichtungen erreicht. Ein Polyurethan-Abstreifring verhindert das Verschmutzen und Beschädigen der Führungs- und Dichtelemente. Für die Lebensdauer der Türkonstruktion ist es wichtig, daß besonders stabile Türbänder verwendet werden.
Dictator Rolle für Türdämpfer
Ersatzrolle passtend zu den Türdämpfern: - Z1000 - H1300 - V1600 - VS 2000 - R 1400
Bestellangaben:
Bezeichnung
Bestellnummer
Dictator Rolle für Türdämpfer
205154
Dictator Türdämpfer VS 2000 RAL 9005 tiefschwarz - black line
Bestellangaben:
Bezeichnung
Farbe
Federstärke
Haken
Bestellnummer
Türdämpfer Dictator VS 2000 glanzgold
RAL 9005 tiefschwarz
50 N
Haken 1020
300513
Dictator Zylinder für Türdämpfer VS 2000
Zylindertyp D, verzinkt, regulierbar
Bestellangaben:
Bezeichnung
Federstärke
Bestellnummer
Dictator Zylinder für VS 2000
20 N
205320
50 N
205335
80 N
205322
115 N
205323
Dictator Zylinder für Türdämpfer V 1600 (kein Brandschutz)
Zylindertyp B, verzinkt, regulierbar
Bestellangaben:
Bezeichnung
Montage
Oberfläche
Federstärke
Bestellnummer
Dictator Zylinder für V 1600
senkrecht
verzinkt
20 N
205308
senkrecht
verzinkt
50 N
205309
senkrecht
verzinkt
80 N
205310
senkrecht
verzinkt
115 N
205311

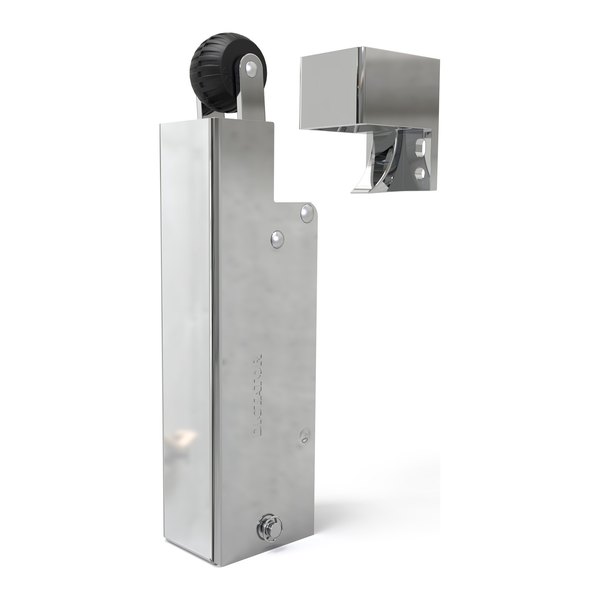

Universal-Türdämpfer DICTATOR VS 2000 glanzverchromt

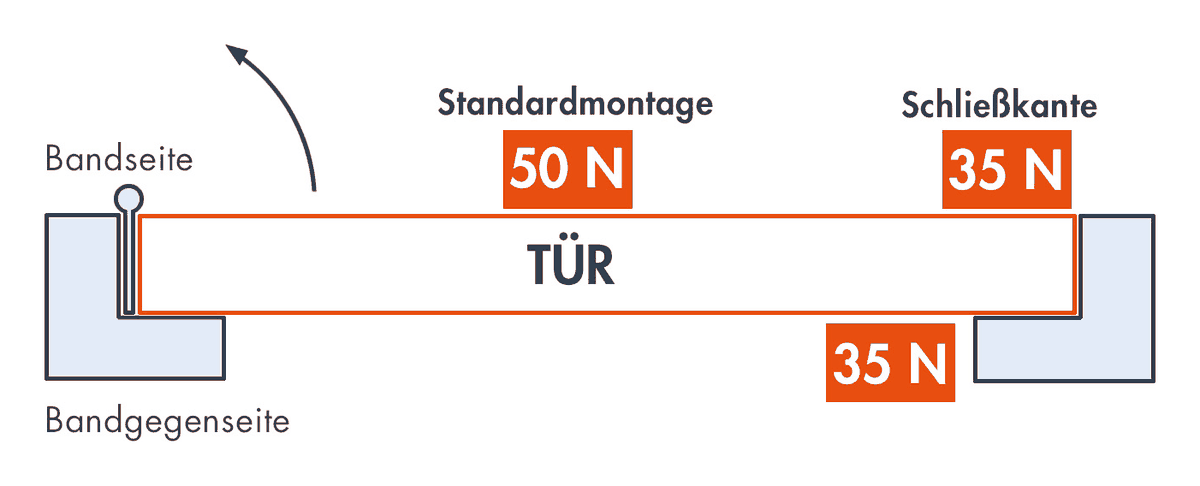

Das Spitzenmodell der DICTATOR-Türdämpfer ist der VS 2000. Er ist auch für schwere Türen geeignet und in verschiedenen Federstärken lieferbar. Durch ein patentiertes Befestigungssystem mit schwenkbarer Grundplatte läßt sich der VS 2000 besonders leicht montieren. Die Befestigungsschrauben sind verdeckt, so daß der Türdämpfer mit dem Einlaufhaken eine formschöne Einheit bildet. Der Türdämpfer VS 2000 ist für die Montage an der Türvorderseite konzipiert. Er ist für links- und rechtsschließende Türen geeignet. Der VS 2000 wird normalerweise senkrecht in der Türmitte befestigt. Die Ausführung mit normaler und leichter Feder kann mit Hilfe einer speziellen Winkelplatte (siehe Zubehör) auch waagrecht an der Türoberkante angebracht werden. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Montage:Der DICTATOR Türdämpfer VS 2000 wird auf dem Türblatt mittels einer schwenkbarenGrundplatte befestigt, üblicherweise etwa in Türmitte.Klappen Sie zunächst die Grundplatte heraus, halten sie senkrecht etwa in der Mitteder Türe an das Türblatt und befestigen die Grundplatte am Langloch so, daß dasobere Ende der Grundplatte ca. 2 mm über die Türoberkante herausragt.Nach Kontrolle der lotrechten Position befestigen Sie die Grundplatte endgültig mitden 4 Schrauben 4,5 x 19 und schwenken dann das Gehäuse nach unten bis esan der Grundplatte einrastet.Nun schwenken Sie die Türe zu und markieren die Gehäuseumrisse an der Zarge,um die seitliche Position der Einlaufkurve festzulegen. Die richtige Höhe der Einlaufkurveist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel dieVorderkante der Einlaufkurve gerade noch leicht berührt.Wichtig: bei aufliegenden Türen müssen Sie die Einlaufkurve mit Hilfe der beiliegendenAusgleichsplättchen auf gleiches Niveau bringen wie die Dämpfer-Grundplatte.
Bestellangaben:
Bezeichnung
Farbe
Federstärke
Haken
Bestellnummer
Türdämpfer Dictator VS 2000 glanzverchromt
glanzverchromt
20 N
Haken 1020
300575
glanzverchromt
35 N
Haken 1020
300570
glanzverchromt
50 N
Haken 1020
300500
glanzverchromt
80 N
Haken 1020
300550
glanzverchromt
115 N
Haken 1020
300560
Dictator Zylinder für Türdämpfer R 1400
Zylindertyp B, verzinkt, regulierbar
Bestellangaben:
Bezeichnung
Montage
Oberfläche
Federstärke
Bestellnummer
Dictator Zylinder für Türdämpfer R 1400
senkrecht
verzinkt
20 N
205308
senkrecht
verzinkt
50 N
205309
senkrecht
verzinkt
80 N
205310
senkrecht
verzinkt
115 N
205311
