Universal-Türdämpfer Junior

DICTATOR Z 1100 Universal Türdämpfer für Zimmer-Schiebetüren Der DICTATOR Türdämpfer Z1100 ist eine Spezialausführung des Z1000 mit Montagewinkel für Zimmer-Schiebetüren. Der Türdämpfer Z1100 dämpft die Schließbewegung auf den letzten Zentimetern ab und zieht die Schiebetür komplett zu. Gerade bei leichten Zimmertüren ist dies die optimale Lösung, da normale Endlagendämpfer (siehe Register 3 unseres Kataloges) aufgrund ihrer eingebauten Rückstellfeder solche Türen u.U. wieder etwas aufschieben würden. Die Türdämpfer Z1100 wird generell mit dem Einlaufhaken Typ 1009 ausgeliefert (Maße siehe Seite 02.012.00).

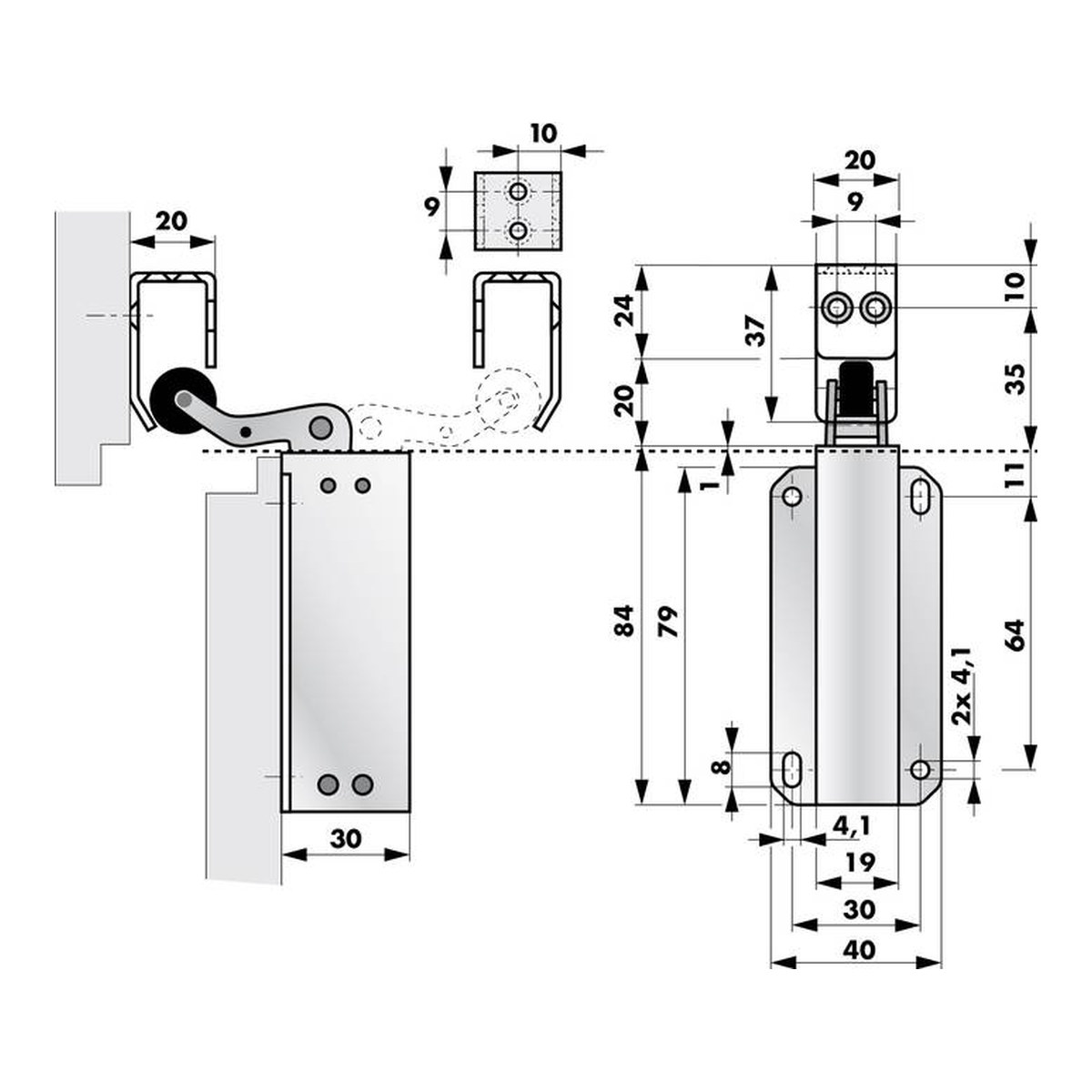

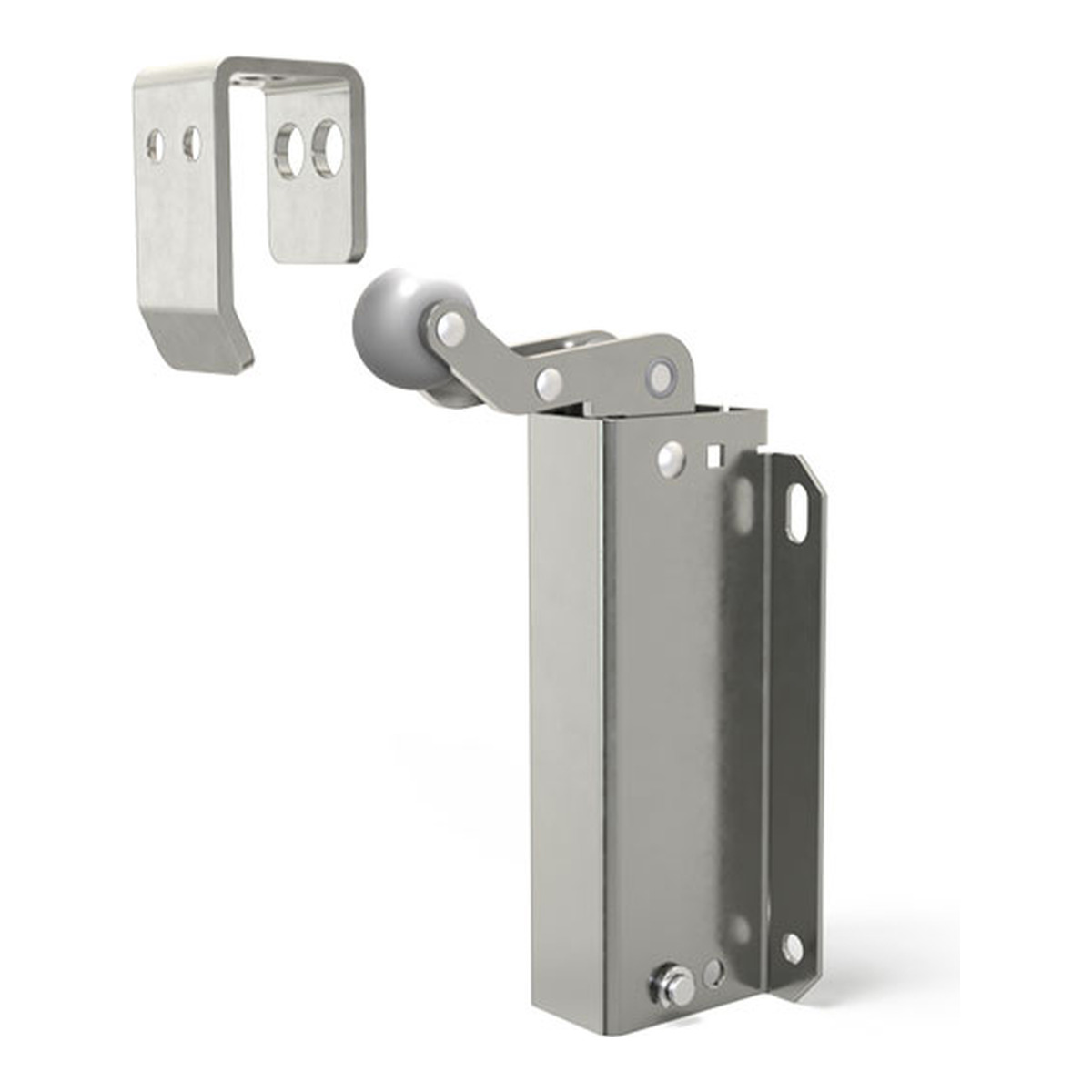

Universal-Türdämpfer Junior Speziell für den Innenausbau, Ladenund Möbelbau, Apothekeneinrichtungen und Medizintechnik liefert DICTATOR die bewährte Dämpfungstechnik der DICTATOR Türdämpfer im "Kleinstformat". Der Türdämpfer Junior verhindert das Zuknallen von Fliegentüren, Türchen in Möbeln, Klappen oder Schubladen. Er dämpft die Schließbewegung auf den letzten Zentimetern sanft ab. Er ist dadurch z.B. auch für Schubladen geeignet, die ohne Ruck schließen müssen, da sie empfindliche Gegenstände enthalten (z.B. bei optischen Geräten). Die Tür, Klappe oder Schublade wird sanft zugezogen und sicher zugehalten. Der Junior zeichnet sich durch seine sehr kleinen Abmessungen aus. Diese ermöglichen seinen Anbau auch bei beengten Platzverhältnissen. Ein weiterer großer Vorteil des Junior ist seine "Verwandlungsfähigkeit": bei gleichen Gehäuseabmessungen arbeitet er entweder auf Druck oder Zug (siehe gestrichelte Variante in der Maßzeichnung auf der folgenden Seite). Der Junior ist komplett aus Nirosta und daher für die unterschiedlichsten Einsatzbereiche geeignet (z.B. auch Lebensmittelsektor, feuchte Umgebung).Die Türdämpfer Junior auf Druck und auf Zug unterscheiden sich lediglich in der Position des Rollenbügels. Bei der Ausführung auf Zug ist der Rollenbügel in der hinteren Gehäusebohrung befestigt und zeigt auch nach hinten (siehe gestrichelte Zeichnung). Diese Ausführung kommt z.B. zum Einsatz, wenn der Türdämpfer an der Hinterkante einer Schublade angebracht ist und der Haken hinten an der Schrankwand.

DICTATOR R 1400 Universal-Türdämpfer für die Montage unter dem Sturz auf der TürrückseiteDICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie leise ins Türschloß und halten sie geschlossen. Alle Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer R 1400 wurde für Türen konzipiert, an denen eine verdeckte Montage auf der Rückseite der Tür aus visuellen oder praktischen Gesichtspunkten notwendig ist. Er ist für links und für rechts angeschlagene Türen verwendbar. Trotz seiner relativ kleinen Ausführung ist der Türdämpfer R 1400 für Zimmertüren und kleine Eingangstüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, durch den elegant verkleideten Dämpfzylinder und durch die kaum sichtbare Befestigung ein sehr ansprechendes Design. Der Türdämpfer R 1400 besteht aus dem Gehäuse mit dem Rollenhebel und der Einlaufkurve. Ein Spezialzylinder im Gehäuse ermöglicht auch eine waagerechte Montage des Türdämpfers an der Tür. Den Türdämpfer R 1400 können Sie an Türen in Außen- und Innenbereichen einsetzen. Für Außenbereiche und Feuchträume ist eine Nirostaausführung lieferbar.Wichtig: Montieren Sie den Türdämpfer R 1400 wegen der herabhängenden Einlaufkurveund der damit verbundenen Verletzungsgefahr nur seitlich (ca. 8 mm von derZarge), nicht in der Türmitte. Sie können den R1400 auch waagrecht befestigen.Montieren Sie zunächst die Einlaufkurve am Türstock und anschließend das Gehäusedes Türdämpfers auf der Rückseite des Türblattes. Die Gummirolle des umgeklapptenRollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren.

Dorma Universal-Türhebel 7422 für Alu - Türen Art.-Nr. 7422Aus Stahl, gesenkgeschmiedet, verzinkt; einstellbar aufdie verschiedenen Profilsysteme.

DICTATOR V 1600 F Universal-Türdämpfer (Feuer- und Rauchschutz) V 1600 F Universal-Türdämpfer für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren Der Dictator V 1600F ist eine Spezialausführung des Türdämpfers V 1600 mit fest eingestellter Schließgeschwindigkeit und starker Feder, der V 1600F besitzt für Deutschland ein bauaufsichtliches Prüfzeugnis zur Verwendung an Brandschutztüren (Nr. P-120001480). Bei der Montage an Brandschutztüren ist zwingend die Verwendung einer Montageplattesowohl für den Türdämpfer als auch den Haken vorgeschrieben, um den sicheren, dauerhaften Halt und damit die einwandfreie Funktion zu garantieren.Der Türdämpfer V 1600 F ist speziell für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und der unsichtbaren Befestigung ein sehr ansprechendes Design. Besonderes Merkmal des V 1600F ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 F ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 F eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er aus dem Material Nirosta hergestellt. Montage des DICTATOR V 1600 F: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Oberfläche:ganzverchromtHinweise: Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu klären, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt wird. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Lieferumfang Dictator V 1600 F: - Türdämpfer Dictator V 1600 F inkl Haken- Montageplatte Türdämpfer (optional)- Montageplatte Haken (optional)   Beschreibung Haken Bestellnummer Dictator V 1600 F Universal-Türdämpfer 80 N, glanzverchromt 100910111013 300960300963300973 Montageplatte V 1600F für Brandschutztüren   205212 Montageplatte Haken V 1600F an Brandschutztüren   205231XL

Dictator V 1600 Universal-Türdämpfer glanzverchromt Türdämpfer Dictator V1600 für Haustüren und Zimmertüren Der Türdämpfer Dictator V1600 ist für Zimmertüren und Eingangstüren geeignet. Der V 1600 ist mit dem gleichen patentierten, nicht sichtbaren Befestigungssystem ausgestattet, wie der Türdämpfer VS 2000. Der Zylinder ist komplett verkleidet. Der Türdämpfer bietet durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und die unsichtbare Befestigung ein sehr ansprechendes Design.Besonderes Merkmal des V 1600 ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er in Nirosta hergestellt. Montage Dictator V 1600 Universal-Türdämpfer: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, mit dem Haken Typ 1011 ist der V 1600 auch für die Montage an 10 - 20 mm zurückliegende Türen geeignet. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V1600 glanzverchromt  glanzverchromt  20 N  Haken 1009  300464    glanzverchromt  20 N  Haken 1013  300967    glanzverchromt  50 N  Haken 1009  300460    glanzverchromt  50 N  Haken 1011  300629    glanzverchromt  50 N  Haken 1013  300461    glanzverchromt  80 N  Haken 1009  300480    glanzverchromt  80 N  Haken 1013  300951
