Dorma Universal-Türhebel 7422

Dorma Türhebel 7421 Leichtmetall-Türhebel für Bodentürschließer Kurz & Knapp Leichtmetall-Türhebel für Bodentürschließer Kompatibel mit: BTS 75 V, BTS 80 Produktbeschreibung Dorma Türhebel 7421 — leichtmetall-türhebel für bodentürschließer. Kompatibilität Kompatibel mit: BTS 75 V, BTS 80. Passende Produkte Dorma Drehlager GSR im Contur Design Dorma Drehlager 7471 K dormakaba Drehlager 7475 AX → Alle Zubehör Häufig gestellte Fragen Passt zu?BTS 75 V, BTS 80 Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Dorma Türhebel 7421 ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

Dorma Türhebel 8021 Stahl-Türhebel (gesenkgeschmiedet) für Bodentürschließer Kurz & Knapp Stahl-Türhebel (gesenkgeschmiedet) für Bodentürschließer Kompatibel mit: BTS 80 Produktbeschreibung Dorma Türhebel 8021 — stahl-türhebel (gesenkgeschmiedet) für bodentürschließer. Kompatibilität Kompatibel mit: BTS 80. Passende Produkte Dorma - Verstellbares Zapfenband 8062 (Druckguss) Deckplatte für Bodentürschließer Dorma BTS 80 DORMA Bodentürschließer BTS 80 F, Größe EN 5 → Alle dormakaba Bodentürschließer Häufig gestellte Fragen Passt zu?BTS 80 Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Dorma Türhebel 8021 ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

Funk-Handsender DORMA BRC-H Funk-Handsender für DORMA PORTEO Türassistent. Kurz & Knapp Funk-Handsender für DORMA PORTEO Fernbedienung zum Öffnen/Schließen Produktbeschreibung Der DORMA BRC-H ist ein Funk-Handsender für den DORMA PORTEO Türassistenten. Kompatibilität Passt zum DORMA PORTEO. Funkempfänger BRC-R erforderlich. Häufig gestellte Fragen Brauche ich den BRC-R dazu?Ja, der Funkempfänger BRC-R wird am PORTEO angeschlossen. Welche Reichweite hat die Funkverbindung?Die Funkreichweite beträgt im Gebäude typischerweise 20–30 m, im Freien bis zu 100 m. Stahlbeton und Metalltüren können die Reichweite reduzieren.Brauche ich Sender und Empfänger zusammen?Ja, Funk-Handsender und Funkempfänger bilden ein System. Der Empfänger wird an der Feststellanlage montiert, der Sender dient als Fernbedienung.

KWS 1010 Türfeststeller mit Arretierungshebel Mechanischer Türfeststeller zum Aufschrauben mit Fanghaken und zuschaltbarem Arretierungshebel. Für Drehtüren bis 100 kg. Fussbetätigung. Kurz & Knapp Mechanischer Fanghaken-Türfeststeller zum Aufschrauben auf den Boden Arretierungshebel mit Ausschalthebel — in Stellung B wirkt der Feststeller nur als Türpuffer Fussbetätigung, max. Türgewicht 100 kg Material: Aluminium, Messing oder Edelstahl-Rostfrei Rollenkloben aus Stahl oder Edelstahl-Rostfrei, Puffer Gummi gefedert Kompatibel mit Türschließern Produktbeschreibung Der KWS 1010 ist ein mechanischer Türfeststeller mit Fanghaken und Arretierungshebel. Die Montage erfolgt durch Aufschrauben auf den Boden mit 4 Schrauben und Dübeln — ein Einlassen in den Boden ist nicht erforderlich. Der zugehörige Rollenkloben wird an der Tür befestigt. Der Feststeller verfügt über einen Ausschalthebel: In Stellung A arretiert der Fanghaken die Tür in geöffneter Position. Wird der Hebel in Stellung B gebracht, ist die Arretierung aufgehoben und der KWS 1010 wirkt ausschließlich als Türpuffer. Die Betätigung erfolgt per Fuß. Erhältlich in Aluminium, Messing und Edelstahl-Rostfrei mit zahlreichen Oberflächenausführungen. Der KWS 1010 ist mit Türschließern kombinierbar und eignet sich für Türen bis 100 kg. Funktionsprinzip Der KWS 1010 arbeitet mit einem mechanischen Fanghaken, der den an der Tür montierten Rollenkloben greift und die Tür in geöffneter Position fixiert. Arretierung aktiv (Stellung A): Beim Öffnen der Tür rastet der Fanghaken am Rollenkloben ein. Die Tür wird sicher in geöffneter Position gehalten. Arretierung deaktiviert (Stellung B): Der Ausschalthebel hebt die Arretierung auf. Der Feststeller wirkt dann nur noch als Türpuffer und dämpft das Aufschlagen der Tür. Fussbetätigung: Lösen und Aktivieren des Fanghakens erfolgt per Fuß, ohne Bücken. Der gefederte Gummipuffer schützt Türblatt und Wand zuverlässig vor Beschädigungen. Vorteile Aufschraubmontage — Befestigung mit 4 Schrauben und Dübeln, kein Einlassen in den Boden erforderlich Zuschaltbare Arretierung — Ausschalthebel ermöglicht Umschaltung zwischen Feststeller und reinem Türpuffer Fussbetätigung — Komfortable Bedienung ohne Bücken 100 kg Tragfähigkeit — Geeignet für schwere Innentüren Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Drei Materialvarianten — Aluminium, Messing und Edelstahl-Rostfrei für unterschiedliche Anforderungen Einsatzbereich Der KWS 1010 eignet sich für Drehtüren bis 100 kg in folgenden Anwendungsbereichen: Gebäude-Innentüren im gewerblichen und öffentlichen Bereich Büro- und Verwaltungsgebäude Schulen, Kindergärten und Pflegeeinrichtungen Hotels, Krankenhäuser und öffentliche Einrichtungen Türen mit Türschließer, bei denen eine temporäre Feststellung gewünscht ist Die Aufschraubmontage eignet sich besonders für Nachrüstungen, wenn ein Einlassen in den Boden nicht möglich oder nicht gewünscht ist. Technische Daten EigenschaftWert TypTürfeststeller mit Fanghaken und Arretierungshebel Montage FeststellerAufschrauben auf Boden (4 Schrauben/Dübel) Montage GegenseiteRollenkloben an Tür BetätigungFussbetätigung Max. Türgewicht100 kg Türschließer-kompatibelJa PufferGummi gefedert, schwarz Gewicht (Aluminium)0,570 kg Gewicht (Messing)1,030 kg Gewicht (Edelstahl)1,040 kg Material & Oberflächen Aluminium AusführungBeschreibung .02Silberfarbig einbrennlackiert .03Schwarz .10Dunkelbraun .70Farbig pulverbeschichtet .31Silberfarbig eloxiert .32Neusilberfarbig eloxiert .33Messingfarbig eloxiert .47Dunkelbraun eloxiert Messing AusführungBeschreibung .62Matt .63Vernickelt .66Poliert Edelstahl-Rostfrei AusführungBeschreibung .82Matt .83Poliert Rollenkloben: Stahl oder Edelstahl-Rostfrei. Montagehinweise Feststeller (Bodenmontage) Der KWS 1010 wird mit 4 Schrauben und Dübeln direkt auf den Boden aufgeschraubt. Eine Bodenfräsung oder Steindolle ist nicht erforderlich. Positionieren Sie den Feststeller so, dass der Fanghaken den Rollenkloben bei gewünschtem Öffnungswinkel sicher greift. Rollenkloben (Türmontage) Der Rollenkloben wird am unteren Türblatt befestigt. Achten Sie auf die korrekte Höhenausrichtung zum Fanghaken des Bodenteils. Arretierungshebel Stellung A: Arretierung aktiv — Fanghaken greift den Rollenkloben Stellung B: Arretierung deaktiviert — Feststeller wirkt nur als Türpuffer Bei Bedarf kann die Unterlage KWS 1610 (20 mm) verwendet werden, um Höhendifferenzen auszugleichen. Lieferumfang 1× KWS 1010 Türfeststeller mit Arretierungshebel und Fanghaken 1× Rollenkloben (Stahl oder Edelstahl-Rostfrei je nach Ausführung) 1× Gummipuffer gefedert, schwarz Befestigungsmaterial (Schrauben und Dübel) Einsatz mit Türschließer Der KWS 1010 ist mit Türschließern kombinierbar. Der Arretierungshebel hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Umschalten auf Stellung B kann die Feststellfunktion jederzeit deaktiviert werden — die Tür schließt dann selbsttätig über den Türschließer. Hinweis: Der KWS 1010 bietet keine integrierte Freilauffunktion. Die Arretierung muss manuell per Fuß gelöst werden. Zubehör ArtikelBeschreibung KWS 1610Unterlage 20 mm — zum Höhenausgleich bei erhöhtem Bodenaufbau KWS 9932Gummi mit Druckfeder — Ersatzpuffer KWS 1507Rollenkloben — Ersatz- oder Zusatzteil KWS 1508Steindolle — für Umrüstung auf Bodeneinlass-Montage (vgl. KWS 1009) Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Häufige Fragen zum KWS 1010 Was ist der Unterschied zwischen KWS 1009 und KWS 1010?Der KWS 1009 wird mit einer Steindolle in den Boden eingelassen und vergossen. Der KWS 1010 wird mit 4 Schrauben und Dübeln direkt auf den Boden aufgeschraubt. Beide verwenden denselben Fanghaken-Mechanismus mit Arretierungshebel. Kann der Arretierungshebel dauerhaft deaktiviert werden?Ja. In Stellung B ist die Arretierung aufgehoben. Der KWS 1010 wirkt dann ausschließlich als Türpuffer. Die Umschaltung zwischen Stellung A und B ist jederzeit möglich. Ist der KWS 1010 für den Außenbereich geeignet?Die Edelstahl-Rostfrei-Ausführungen (.82, .83) bieten erhöhte Korrosionsbeständigkeit. Für dauerhafte Außenanwendung sind Umgebungsbedingungen und Bodenbeschaffenheit zu prüfen. Welches maximale Türgewicht trägt der KWS 1010?Der KWS 1010 ist für Türen bis 100 kg ausgelegt. Kann der KWS 1010 nachgerüstet werden?Ja. Die Aufschraubmontage eignet sich besonders für Nachrüstungen, da kein Einlassen in den Boden erforderlich ist. Lediglich 4 Bohrungen im Boden für Schrauben und Dübel sind notwendig. Funktioniert der KWS 1010 zusammen mit einem Türschließer?Ja. Der Fanghaken hält die Tür gegen die Schließkraft des Türschließers. Durch Lösen des Arretierungshebels (Stellung B) oder manuelles Lösen per Fuß schließt die Tür selbsttätig. Ist der Gummipuffer austauschbar?Ja. Der Ersatzpuffer KWS 9932 (Gummi mit Druckfeder) ist als Zubehör erhältlich. Welchen Rollenkloben benötige ich?Der passende Rollenkloben ist im Lieferumfang enthalten. Als Ersatzteil ist er unter KWS 1507 verfügbar — in Stahl oder Edelstahl-Rostfrei. Kaufberatung: Türfeststeller wählen Aufschrauben oder Einlassen — welche Montage ist die richtige?Aufschrauben (KWS 1010) eignet sich für Nachrüstungen und wenn der Boden nicht gefälzt werden kann. Einlassen mit Steindolle (KWS 1009) ergibt ein bündigeres Erscheinungsbild, erfordert aber eine Bodenfräsung und Verguss. Türfeststeller mit Fanghaken oder Magnet — was ist besser?Fanghaken-Feststeller wie der KWS 1010 halten die Tür rein mechanisch und benötigen keinen Strom. Magnet-Türfeststeller bieten eine stufenlose Feststellung. Die Wahl hängt vom Einsatzzweck ab: Fanghaken sind robust und wartungsarm, Magnetfeststeller bieten mehr Komfort. Welches Material empfiehlt sich für welchen Einsatz?Aluminium ist leicht und wirtschaftlich für den Innenbereich. Edelstahl-Rostfrei eignet sich für beanspruchte Bereiche und höhere Korrosionsbeständigkeit. Messing bietet eine hochwertige Optik für repräsentative Bereiche. Reicht ein Türfeststeller für schwere Türen mit Türschließer?Der KWS 1010 ist für Türen bis 100 kg ausgelegt und mit Türschließern kompatibel. Bei sehr starken Türschließern ist auf eine sichere Befestigung der Dübel im Boden zu achten. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1010 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 mit Feststelleinheit. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen. Verwandte Produkte ArtikelBeschreibung KWS 1009Türfeststeller mit Arretierungshebel und Steindolle — gleiche Funktion, Einlass-Montage im Boden KWS 1013Türfeststeller mit Feststellwippe — für Türen bis 50 kg, kompakte Bauform KWS 1018Magnet-Türfeststeller — stufenlose Feststellung durch Permanentmagnet

dormakaba Kabel GSR-EMF, GSR-EMR Verbindungskabel für zweiflügelige Feststellanlagen mit GSR Kurz & Knapp Verbindungskabel für zweiflügelige Feststellanlagen mit GSR Kompatibel mit: GSR-EMF, GSR-EMR Gleitschienen Produktbeschreibung dormakaba Kabel GSR-EMF, GSR-EMR — verbindungskabel für zweiflügelige feststellanlagen mit gsr. Kompatibilität Kompatibel mit: GSR-EMF, GSR-EMR Gleitschienen. Passende Produkte G-EMR Rauchschalterplatine Hekatron ORS 142 → Alle Ersatzteile Feststellanlagen Häufig gestellte Fragen Passt zu?GSR-EMF, GSR-EMR Gleitschienen Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, dormakaba Kabel GSR-EMF, GSR-EMR ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

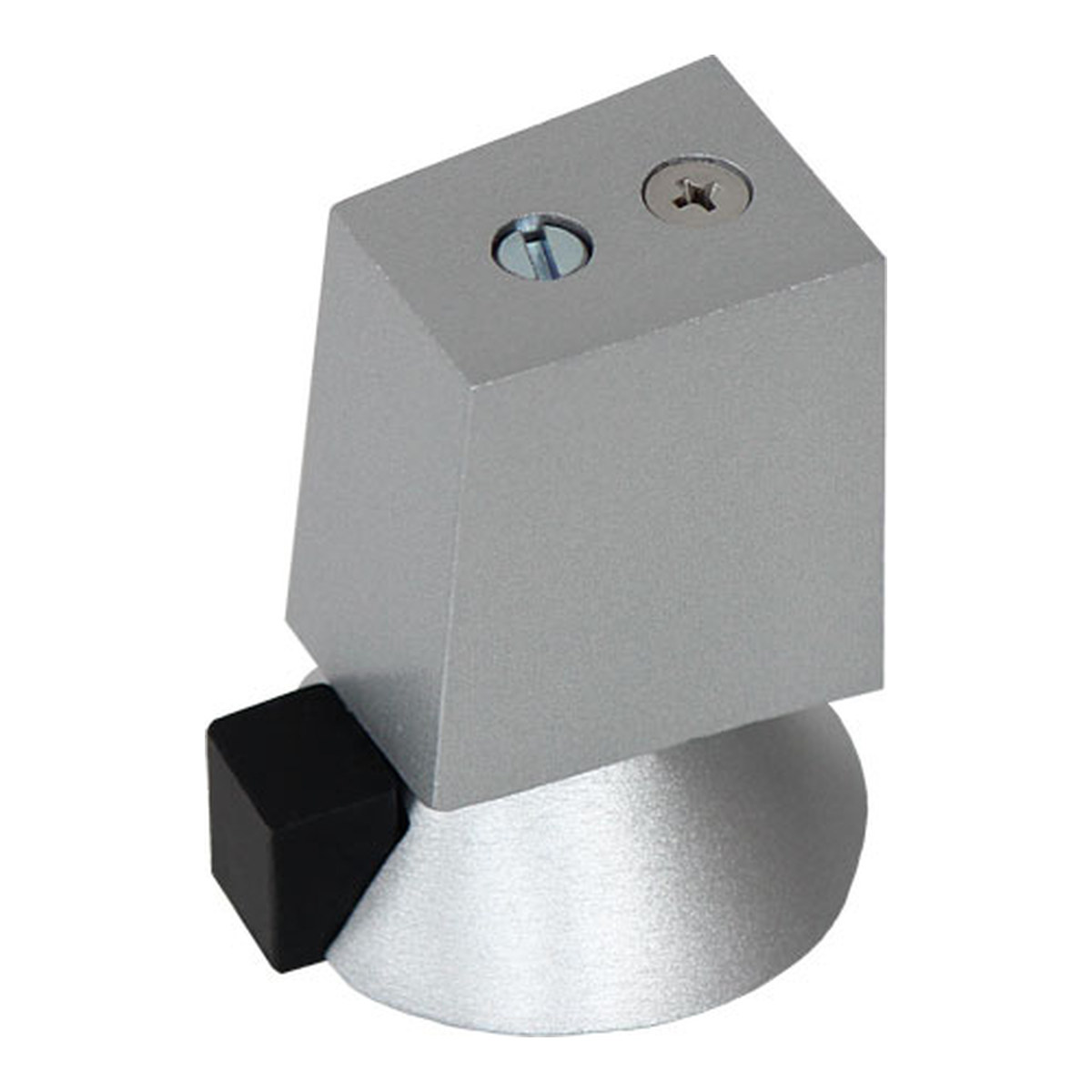

Dictator Kugelfeststeller und TürpufferUnauffälliger Türfeststeller mit flacher Bauform. Hält Türen in einer vorgegebenen Position fest und dämpft gleichzeitig den Türanschlag. Haltekraft stufenlos einstellbar. Kurz & KnappFeststellung in einer vorgegebenen PositionHaltekraft stufenlos einstellbarSehr unauffällig durch flache BauformTeller am Boden mit Anschlaggummi — bremst Tür sanft abAluminium-Gehäuse — geeignet für AußenbereichMax. Türgewicht: 40 kg / max. Türhöhe: 2.200 mm / max. Türbreite: 1.000 mm Technische DatenEigenschaftWertMax. Türgewicht40 kgMax. Türflügel-Höhe2.200 mmMax. Türflügel-Breite1.000 mmGehäuseAluminiumOberflächeSilber einbrennlackiert / dunkelbraun einbrennlackiertLieferumfangGehäuse mit Kugel, Teller mit Gummianschlag, Senkkopfschraube M8x50, Dübel FunktionsweiseDer Kugelfeststeller besteht aus einem Gehäuse mit federgelagerter Kugel (am Türblatt) und einem Teller mit Mulde (am Boden). Wenn die Tür die vorgegebene Position erreicht, rastet die Kugel in die Mulde ein und hält die Tür fest. Die Haltekraft lässt sich stufenlos einstellen.Der Teller am Boden hat einen integrierten Anschlaggummi, der die Tür sanft abbremst — der Kugelfeststeller dient also gleichzeitig als Türpuffer. Passende Produkte Dictator Türfeststeller ZE 200 Design Line Dictator Türfeststeller ZE 160 Design Line Türfeststeller DICTATOR ZE → Alle DICTATOR Türfeststeller Häufige FragenFür welche Türen eignet sich der Kugelfeststeller?Für Türen bis 40 kg Gewicht, maximal 2.200 mm Höhe und 1.000 mm Breite. Ideal für leichte Innentüren.Kann man die Haltekraft einstellen?Ja. Die Haltekraft ist stufenlos einstellbar — von leichter Arretierung bis fester Feststellung.Ist der Kugelfeststeller auch ein Türpuffer?Ja. Der Teller am Boden hat einen integrierten Anschlaggummi, der die Tür beim Öffnen sanft abbremst.
