Zubehör für DICTATOR Türdämpfer — wenn der Untergrund nicht mitspielt
- Montageplatten schaffen eine tragfähige Auflage, wo Türblatt oder Zarge die Verschraubung allein nicht halten
- Der häufigste Fall ist die dünnwandige Stahltür, der zweite die schmale Stahlzarge am Haken
- Weitere Fälle: waagrechte Montage, Aluminiumtüren, Brandschutztüren mit und ohne Falz, Glastüren zum Kleben
- Jedes Teil gehört zu einer bestimmten Baureihe — die Platte für den H 1300 passt nicht an den VS 2000
- Kein Verschleißteil: Zylinder, Rollen und Haken stehen unter Ersatzteile, nicht hier
Wozu Montageplatten und Winkel
Türdämpfer und Haken werden direkt auf Türblatt und Zarge geschraubt. Wo der Untergrund das nicht trägt oder die Standardposition nicht möglich ist, schaffen Montageplatten und Winkel die passende Auflage.
Der häufigste Fall sind dünnwandige Stahltüren: Dort verteilt eine großflächige Platte die Kräfte über eine größere Fläche, statt sie auf wenige Schraubenlöcher zu konzentrieren. Der zweite ist die schmale Stahlzarge, an der sich der Haken nicht mit allen vier Bohrungen befestigen lässt — dann übernimmt eine Haken-Montageplatte die Verankerung.
Welches Zubehör wofür?
Diese drei Montageplatten stehen in dieser Kategorie zur Auswahl:
| Art.-Nr. | Teil | Baureihe | Einsatzfall |
|---|---|---|---|
| 205231XL | Montageplatte Haken | Haken 1009, 1011 und 1013 | schmale Stahlzargen, wenn nicht alle vier Bohrungen nutzbar sind — 130 × 70 mm, Stahl verzinkt |
| 205213 | Montageplatte Türdämpfer | H 1300 | dünnwandige Stahltüren — 130 × 200 mm, Stahl verzinkt |
| 205279 | Montageplatte waagrecht | VS 2000 | waagrechte Montage an Aluminiumtüren — 135 × 105 × 3 mm |
Das Zubehörprogramm des Herstellers reicht darüber hinaus. Die folgenden Teile sind nicht in dieser Kategorie gelistet; wir führen sie hier auf, weil sie in Montageanleitungen und Ausschreibungen auftauchen und die Zuordnung sonst schwerfällt:
| Art.-Nr. | Teil | Einsatzfall laut Hersteller |
|---|---|---|
| 205212 | Montageplatte Türdämpfer | V 1600 an Brandschutztüren; beim VS 2000 auch an dünnwandigen Stahltüren |
| 205237 | Montageplatte ohne Falz | V 1600 an Brandschutztüren ohne Falz |
| 205463 | Montageplatte waagrecht | waagrechte Montage des V 1600 an gleichliegenden Türen, 120 × 95 × 3 mm, V2A |
| 205232 | Montageplatte Haken | VS 2000, wenn der Haken 1020 nicht mit allen vier Bohrungen sitzt |
| 205220 / 205221 | Montagewinkel | waagrechte Montage des VS 2000 an aufliegenden bzw. gleichliegenden Türen |
| 205268 | Satz Unterlegplättchen | VS 2000, drei Stärken: 2, 3 und 10 mm |
| 205375 / 205376 | Montageset Glas | V 1600 an Glastüren bzw. Haken an Glasoberlichtern — V2A mit Klebefolie |
Zubehör oder Ersatzteil?
Die beiden Kategorien werden regelmäßig verwechselt, weil beide „Kleinteile zum Türdämpfer" enthalten. Der Unterschied liegt im Anlass:
| Zubehör (diese Kategorie) | Ersatzteile | |
|---|---|---|
| Anlass | Neumontage — die Einbausituation verlangt eine Zutat | Instandsetzung — ein Teil ist verschlissen oder defekt |
| Was drin ist | Montageplatten und Winkel für Türblatt und Zarge | Dämpfzylinder, Rollen und Haken |
| Auswahl über | Untergrund und Montageposition | Baureihe des vorhandenen Türdämpfers |

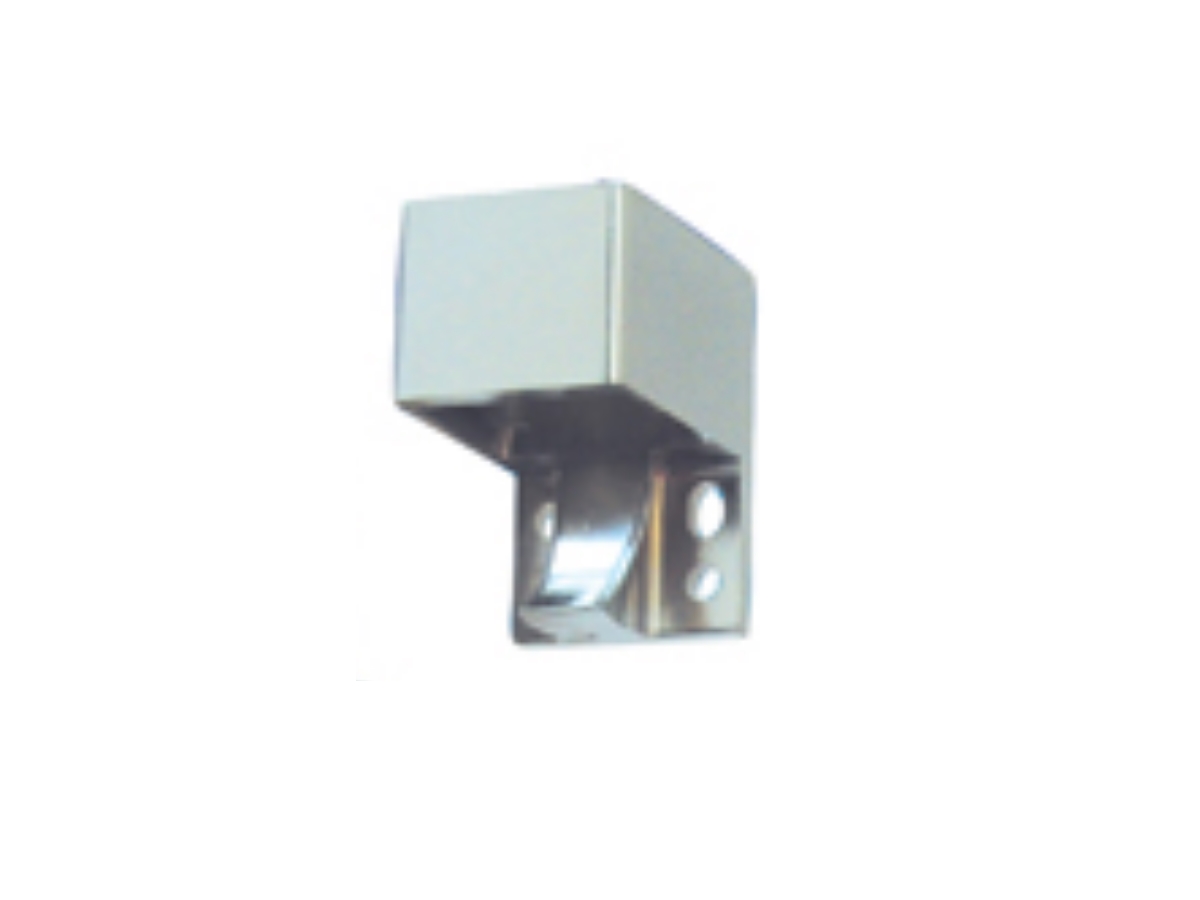

Ein Teil steht bewusst in beiden Kategorien: der Haken für den VS 2000. Als Ersatz für einen beschädigten Haken ist er Ersatzteil, als Zutat bei einer geänderten Montagesituation Zubehör.
Häufige Fragen
Woher weiß ich, ob ich eine Montageplatte brauche?
Maßgeblich ist der Untergrund: Bei dünnwandigen Stahltüren empfiehlt DICTATOR grundsätzlich eine Montageplatte. An Brandschutztüren entscheidet der Verwendbarkeitsnachweis der Tür — dort sind Montageplatten häufig ausdrücklich vorgeschrieben.
Gehört die Montageplatte unter den Türdämpfer oder unter den Haken?
Das sind zwei verschiedene Teile für zwei verschiedene Stellen. Unter den Türdämpfer kommt die große Platte auf dem Türblatt — beim H 1300 etwa die 205213 mit 130 × 200 mm. Unter den Haken kommt die kleinere Platte an der Zarge, die 205231XL mit 130 × 70 mm. Wer nur an einer der beiden Stellen ein Problem hat, braucht auch nur ein Teil.
Passt die Haken-Montageplatte an jede Baureihe?
Die 205231XL passt zu den Haken 1009, 1011 und 1013. Der VS 2000 hat mit dem Haken 1020 ein eigenes Bauteil und dafür die Montageplatte 205232.
Welche Montageplatte passt für die waagrechte Montage?
Das hängt an der Baureihe und am Türwerkstoff. Für den VS 2000 an Aluminiumtüren ist es die 205279 mit 135 × 105 × 3 mm; für aufliegende und gleichliegende Türen führt der Hersteller zusätzlich Montagewinkel. Für den V 1600 an gleichliegenden Türen nennt DICTATOR die 205463 aus V2A — dazu ist beim V 1600 außerdem ein spezieller Zylinder für die waagrechte Montage nötig.
Kann ein Türdämpfer an eine Glastür?
Ja, über ein Montageset zum Kleben. Montage- und Abdeckplatte aus V2A werden mit doppelseitigem Klebeband befestigt — für den Türdämpfer und für den Haken gibt es je ein eigenes Set.
Fragen zur Kaufentscheidung
Ist die Montageplatte im Lieferumfang des Türdämpfers enthalten?
Nein. Jede Montageplatte ist ein eigener Artikel mit eigener Bestellnummer und wird getrennt bestellt. Die Befestigungsschrauben für die Platte selbst liegen bei — bei der 205231XL vier Schrauben M5 × 6, bei der 205213 vier Schrauben M4 × 6.
Brauche ich an einer Holztür eine Montageplatte?
Die Montageplatte löst ein Problem des Untergrunds. DICTATOR nennt sie für dünnwandige Stahltüren und für schmale Stahlzargen, an denen der Haken nicht mit allen Bohrungen sitzt. Für Holz- und Massivtüren sieht der Hersteller keine Platte vor — dort hält die Verschraubung von selbst.
Welches Zubehör gehört zur Brandschutz-Ausführung?
An Feuer- und Rauchschutztüren entscheidet nicht der Zubehörkatalog, sondern der Verwendbarkeitsnachweis der konkreten Tür. DICTATOR führt für den V 1600 zwei Montageplatten speziell für Brandschutztüren — eine für Türen mit Falz und eine für Türen ohne Falz. Welche davon zulässig ist und ob sie vorgeschrieben wird, steht in der Zulassung der Tür. Der zugelassene Türdämpfer selbst steht unter Türdämpfer für Brandschutztüren.
Was tue ich, wenn das benötigte Zubehörteil hier nicht gelistet ist?
Die zweite Tabelle oben nennt die Teile des Herstellerprogramms, die in dieser Kategorie nicht stehen — mit Bestellnummer und Einsatzfall. Wer eine solche Nummer aus einer Montageanleitung oder Ausschreibung vor sich hat, kann sie mit dieser Tabelle zuordnen und uns gezielt danach fragen.
