DICTATOR Montagewinkel für Türdämpfer V 1600 an Schiebetüren

29,87 €*

inkl. MwSt

25,10 €

zzgl. MwSt

Lieferzeit: 5-10 Werktage

Artikelnummer: 203037

DICTATOR Montagewinkel für Türdämpfer V 1600 an Schiebetüren

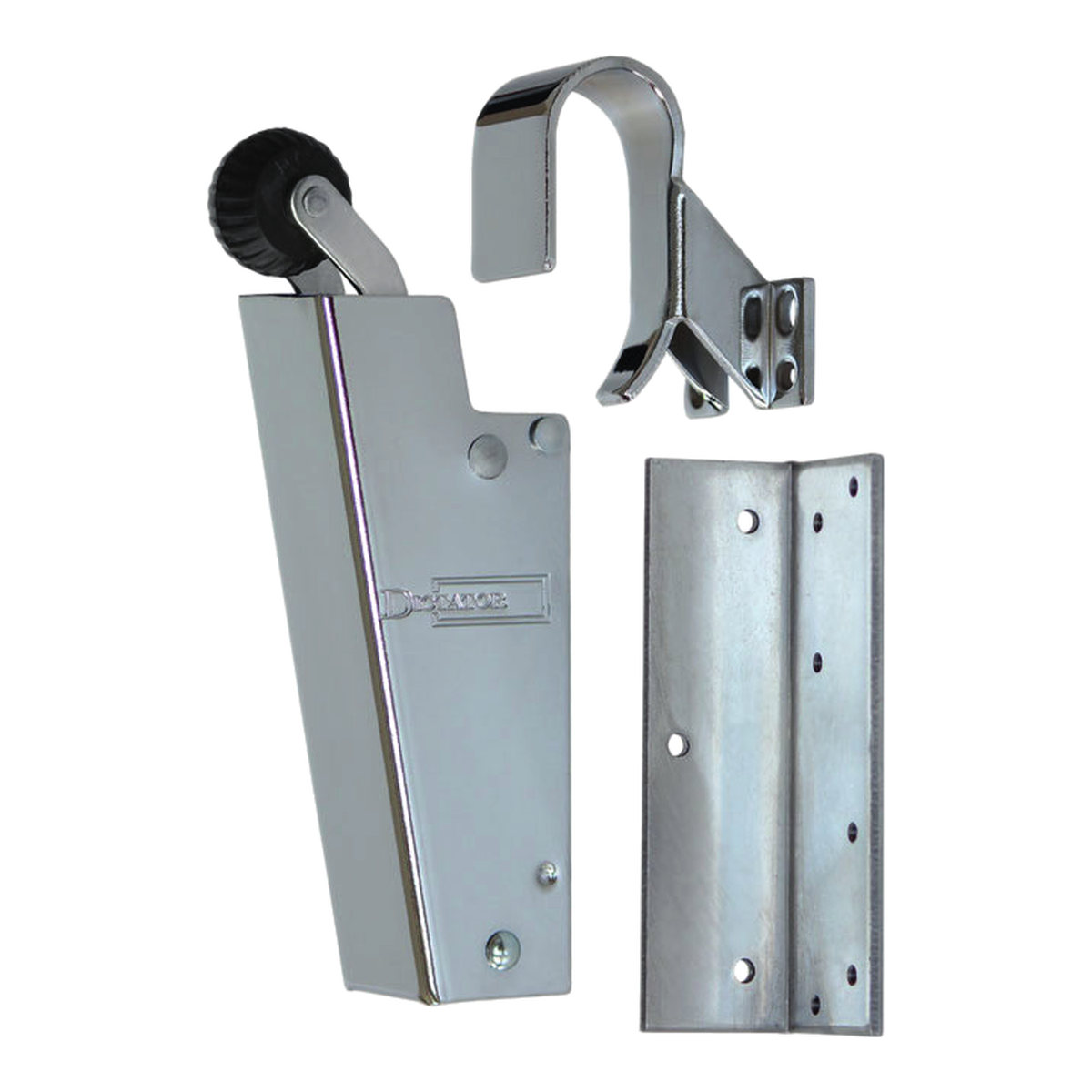

Montagewinkel aus Edelstahl, mit dem der Türdämpfer V 1600 an einer Schiebetür eingesetzt wird. Der Winkel sitzt auf dem Türblatt an der Schließkante und hält den Dämpfer so, dass seine Rolle in den Haken am Türrahmen einläuft. Bestell-Nr. 203037, Befestigungsmaterial liegt bei.

Kurz & Knapp

Zubehör zum Türdämpfer V 1600 — der Dämpfer wird getrennt bestellt

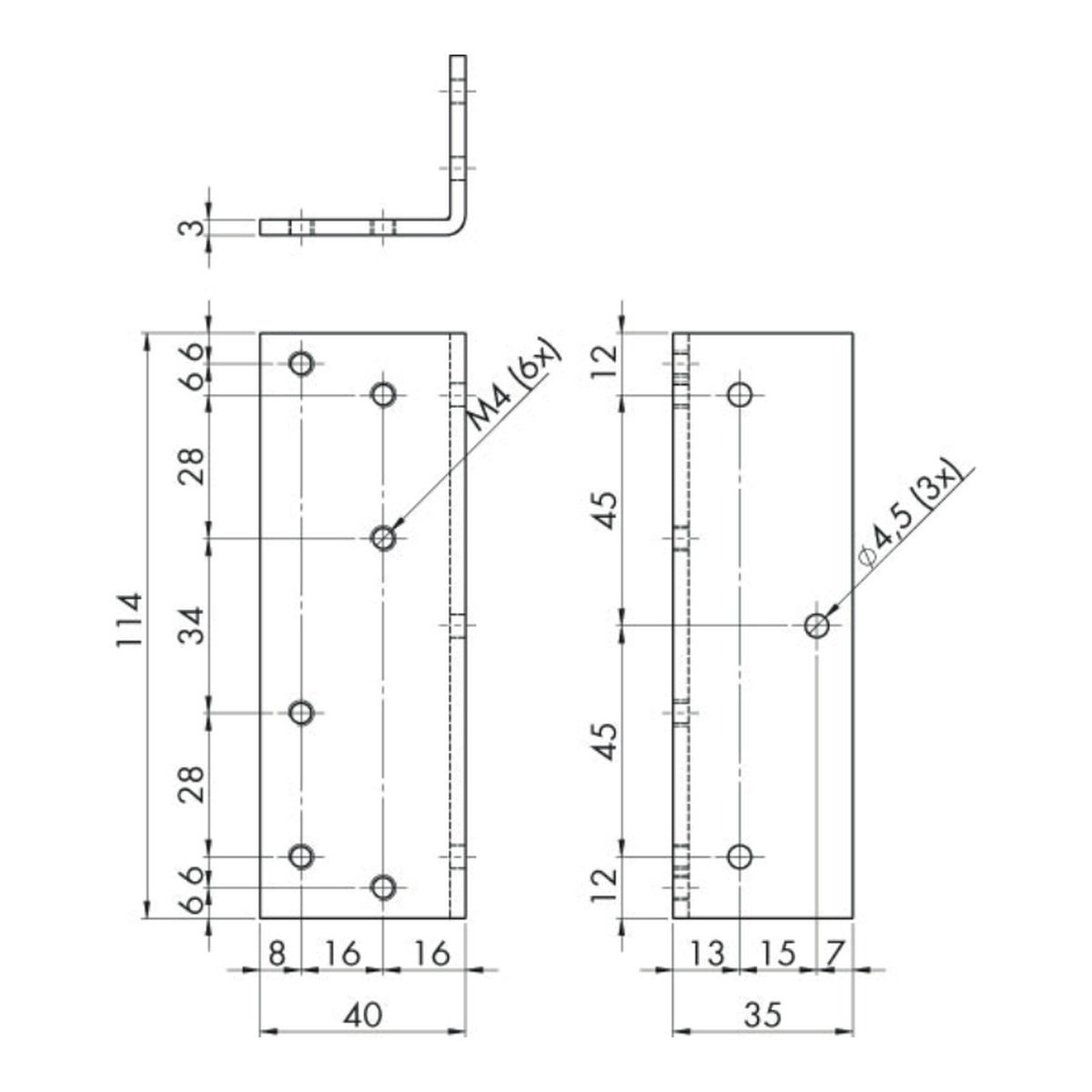

Ungleichschenklig, 114 × 35 × 40 × 3 mm, Edelstahl
Befestigungsmaterial im Lieferumfang
Montage auf der Schiebetür, ca. 85 mm unterhalb des Türrahmens an der Schließkante
Für den V 1600 an der Schiebetür empfiehlt DICTATOR im Normalfall 20 N

Wofür der Montagewinkel gebraucht wird

Der Türdämpfer V 1600 ist für Drehtüren gebaut. Damit er auch eine Schiebetür vor dem Anschlag abbremsen kann, führt DICTATOR diesen Montagewinkel: Er wird auf dem Türblatt verschraubt, der V 1600 wird daran befestigt, und der Haken sitzt in einer Linie dazu am Türrahmen.

Welcher Haken passt, hängt von der Lage der Tür zum Rahmen ab — 1009 für gleichliegende, 1013 für aufliegende, 1011 für zurückliegende Türen. Bei der Schließkraft rät DICTATOR im Normalfall zu 20 N, weil eine stärkere Feder die Kraft zum Öffnen der Schiebetür zu hoch treibt.

Als Alternative führt DICTATOR den Z 1100, eine Ausführung des Z 1000, die ihren Montagewinkel schon mitbringt. Beide Wege stehen unter Türdämpfer für Schiebetüren.

Technische Daten

Eigenschaft	Wert
Bestell-Nr.	203037
Passend für	Türdämpfer V 1600
Türart	Schiebetüren
Form	ungleichschenklig
Abmessungen	114 × 35 × 40 × 3 mm
Werkstoff	Edelstahl
Lieferumfang	Montagewinkel mit Befestigungsmaterial

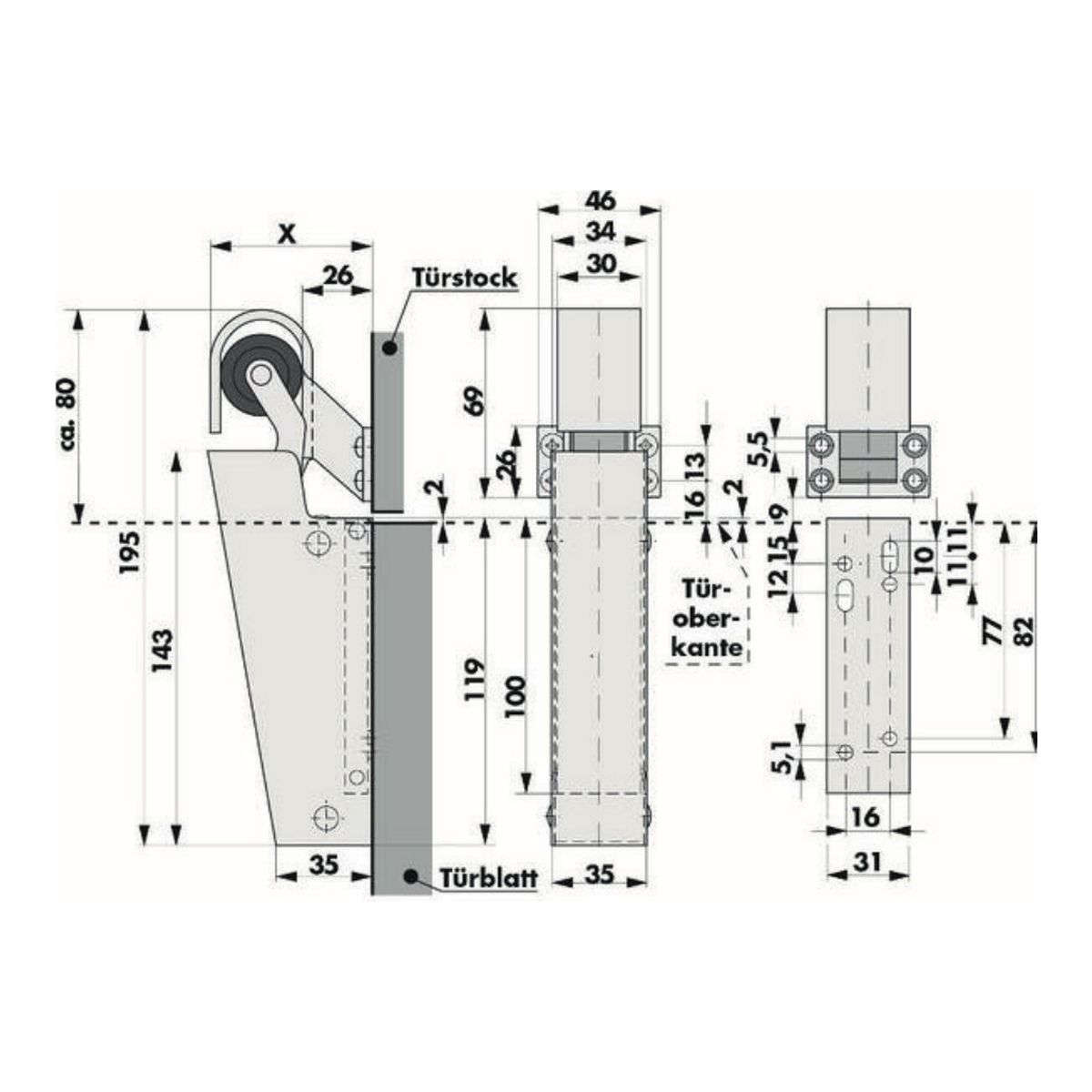

Haken des V 1600	Lage der Tür	Maß X
1009	gleichliegend	59 mm
1013	aufliegend	78 mm
1011	zurückliegend	39 mm

Montage

Der Montagewinkel wird ca. 85 mm unterhalb des Türrahmens auf der Schiebetür vorne an der Schließkante festgeschraubt. Der Abstand zur Schließkante hängt davon ab, ob die Tür in geschlossener Position auf dem Rahmen aufliegt oder in eine Aussparung im Rahmen einläuft.

Grundplatte des Türdämpfers herausklappen und am Winkel befestigen.
Gehäuse nach unten schwenken, bis es an der Grundplatte einrastet.
Rollenbügel umklappen und den Haken zunächst nur in den beiden Langlöchern am Türrahmen befestigen — in einer Linie mit dem Türdämpfer, sodass die Gummirolle die Vorderkante des Hakens gerade noch berührt.
Erst nach dem Einjustieren den Haken zusätzlich in den beiden normalen Bohrungen festschrauben.

Passend für

Türdämpfer V 1600 — mit Haken 1009, 1011 oder 1013, je nach Lage der Schiebetür
Nicht für andere Baureihen — der Z 1100 bringt seinen eigenen Montagewinkel mit

Häufige Fragen

Ist der Türdämpfer V 1600 beim Montagewinkel 203037 dabei?
Nein. Der Montagewinkel wird mit Befestigungsmaterial geliefert, der Türdämpfer V 1600 samt Haken wird getrennt bestellt.

Welche Schließkraft braucht der V 1600 an einer Schiebetür?
DICTATOR empfiehlt im Normalfall 20 N. Mit einer stärkeren Feder wird die Kraft zu hoch, die zum Öffnen der Schiebetür nötig ist.

Welcher Haken gehört zum V 1600 an der Schiebetür?
Das hängt davon ab, wie die Tür zum Rahmen liegt: Haken 1009 bei gleichliegenden Türen, Haken 1013 bei aufliegenden und Haken 1011 bei zurückliegenden Türen. Danach richtet sich auch das Maß X — 59, 78 oder 39 mm.

Wo wird der Montagewinkel 203037 an der Schiebetür befestigt?
Auf der Schiebetür, vorne an der Schließkante und ca. 85 mm unterhalb des Türrahmens. Wie weit von der Schließkante entfernt, hängt davon ab, ob die geschlossene Tür auf dem Rahmen aufliegt oder in eine Aussparung im Rahmen einläuft.

Montagewinkel mit V 1600 oder Z 1100 — was ist der Unterschied?
Der Z 1100 ist die Spezialausführung des Z 1000 und bringt seinen Montagewinkel ab Werk mit; DICTATOR nennt ihn die preiswerte Lösung für leichte Türen, Material Stahl vernickelt. Beim V 1600 kommt der Winkel 203037 als eigener Artikel dazu.

Rund um Türdämpfer

Wo finde ich weiteres Montagezubehör?
Montageplatten und Winkel für alle Baureihen stehen unter Zubehör für Türdämpfer — etwa die Montageplatte für die Haken 1009, 1011 und 1013.

Wo finde ich Verschleißteile für DICTATOR Türdämpfer?
Zylinder, Rollen und Haken führt die Rubrik Ersatzteile für Türdämpfer.
