GEZE Gleitschienen für Türschließer der TS-Serie
- Die Gleitschiene führt den Schließerarm verdeckt über dem Türblatt — nichts ragt in den Raum
- Vier Bauformen im Programm: Standard, ECline mit Öffnungsunterstützung, T-Stop mit Öffnungsbegrenzung und ISM mit Schließfolgeregelung
- Für die Obentürschließer der Baureihen TS 3000 und TS 5000; die Standardschiene ist zwischen beiden kompatibel
- Viele Funktionen lassen sich nachrüsten, indem nur die Schiene getauscht wird — der Schließerkörper bleibt
- Gleitschienen sind herstellerspezifisch — an einem dormakaba- oder ECO-Schließer passt keine GEZE-Schiene
Was die Gleitschiene leistet
Anders als beim Gestänge, das mit einem sichtbaren Scherenarm arbeitet, läuft der Schließerarm hier in einer flachen Schiene über dem Türblatt. Das hält die Optik ruhig, senkt die Geräuschentwicklung und nimmt dem Beschlag die Bautiefe. Vor allem aber senkt die Gleitschiene das Öffnungsmoment — deshalb ist sie an barrierefreien Türen die konstruktiv bessere Antwort. Dafür überträgt ein Gestänge bei starker Zugluft oder Windlast mehr Kraft auf den Flügel.
Die Schiene ist zugleich der Ort, an dem Zusatzfunktionen sitzen: Öffnungsunterstützung, Öffnungsbegrenzung, Schließfolgeregelung und — bei den Ausführungen der Feststellanlagen — die elektrische Feststellung und der Rauchschalter. Wer eine solche Funktion braucht, entscheidet sich damit zugleich gegen das Gestänge.
Verwandte Kategorien
- Gleitschienen für Feststellanlagen — mit elektrischer Feststellung und Rauchmelder
- dormakaba Gleitschienen und Zubehör — das Gegenstück für dormakaba-Schließer
- Schließfolgeregelung — wofür die ISM-Schiene gebraucht wird
- Türöffnungsbegrenzer nachrüsten — die Alternative zur T-Stop-Schiene
Schiene tauschen oder Schließer tauschen?
Das ist die Frage, mit der die meisten hier ankommen — und sie hat eine klare Antwort. Die Schiene ist innerhalb einer Baureihe weitgehend unabhängig vom Schließerkörper:
| Situation | Was getauscht wird |
|---|---|
| Öffnungswinkel soll begrenzt werden | nur die Schiene — T-Stop statt Standard |
| Schließfolgeregelung soll nachgerüstet werden | nur die Schiene — ISM statt Standard |
| Tür soll leichter zu öffnen sein | nur die Schiene — ECline statt Standard |
| Schließerkörper ist undicht oder schließt nicht mehr | nur der Körper, die Schiene bleibt liegen |
| Es knarzt oder ruckelt in der Schiene | meist nur der Gleitstein |
Die passenden Schließerkörper stehen unter GEZE Obentürschließer, Verschleißteile wie Gleitsteine bei den Ersatzteilen. Wichtig dabei: Zur ECline-, T-Stop-, RFS- und EFS-Schiene gehört ein anderer Gleitstein als zur Standardschiene.
Die Bauformen
- Standard-Gleitschiene — 30 mm Bauhöhe, die unauffällige Grundausführung. Für TS 5000 und TS 3000, in kompakter Länge für den TS 3000 V.
- ECline-Gleitschiene — mit integrierter Öffnungsunterstützung für barrierefreie Zugänge nach DIN 18040, EN 3–5 bis 1250 mm Flügelbreite. Bei Wind und Druckunterschieden abschaltbar.
- T-Stop-Gleitschiene — mit stufenlos einstellbarer Öffnungsbegrenzung. Sie ersetzt den Türpuffer und hält den Flügel von Wand, Heizkörper oder Möbel fern; auch als Set mit Drehlager.

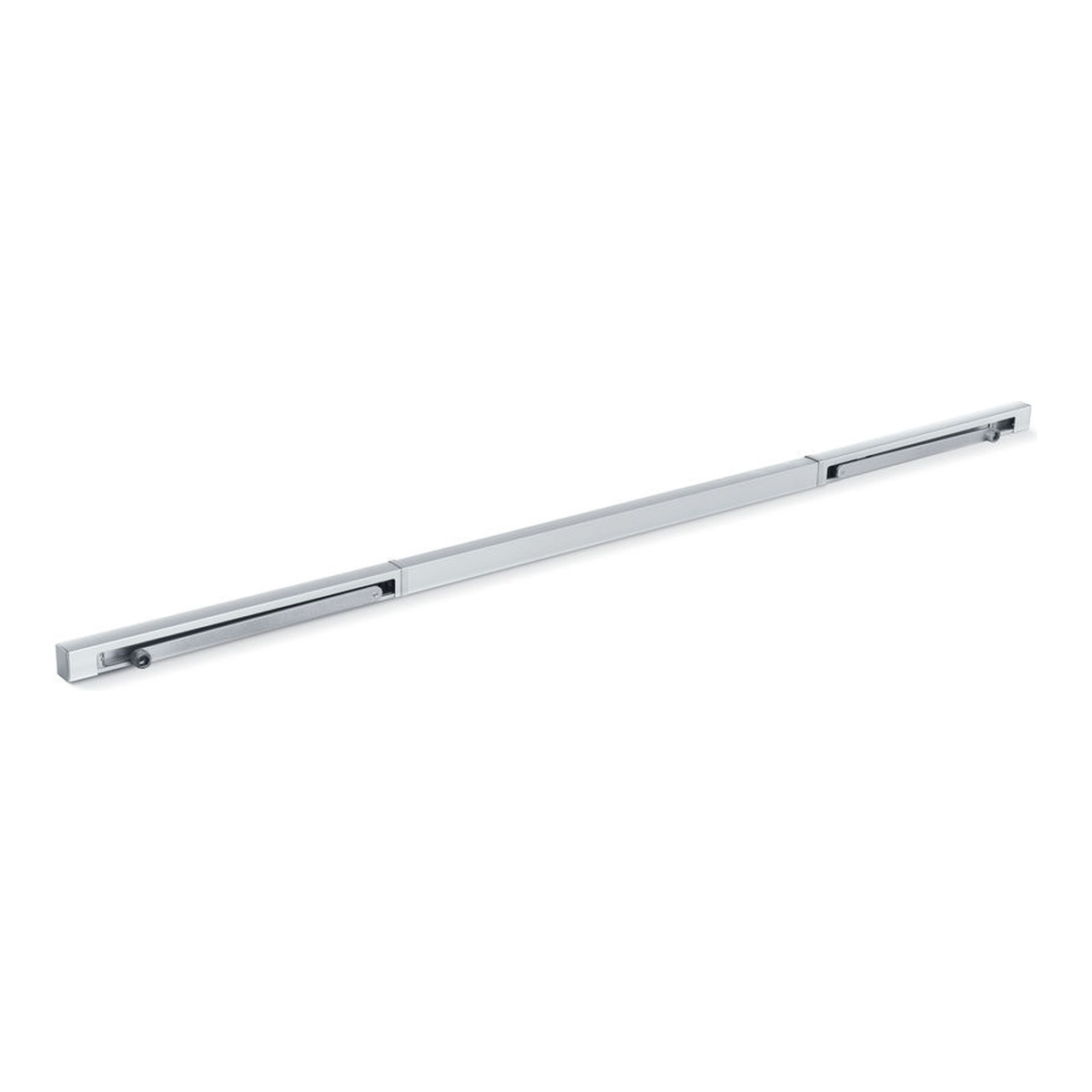

- ISM-Gleitschiene — mit integrierter Schließfolgeregelung nach DIN EN 1158 für zweiflügelige Türen. Für die Bandseite und die Bandgegenseite, jeweils ohne Schließerkörper.
Häufige Fragen zu GEZE Gleitschienen
Passt eine GEZE-Gleitschiene an einen Schließer eines anderen Herstellers?
Nein. Gleitschienen und Gestänge sind herstellerspezifisch und untereinander nicht kompatibel. Ein GEZE-Schließer braucht eine GEZE-Gleitschiene, ein dormakaba-Schließer eine dormakaba-Gleitschiene.
Ist die Schiene für TS 3000 und TS 5000 dieselbe?
Die Standard-Gleitschiene ist zwischen beiden Baureihen kompatibel — das ist einer der Gründe, warum sich innerhalb dieser Familie so viel nachrüsten lässt. Für den TS 3000 V gibt es sie zusätzlich in kompakter Länge. ECline-, T-Stop- und ISM-Schienen sind dagegen eigene Bauteile.
Was unterscheidet die T-Stop-Schiene von einem Türpuffer?
Der Türpuffer fängt den Flügel an der Wand ab, die T-Stop-Schiene stoppt ihn schon im Beschlag — stufenlos einstellbar und ohne zusätzliches Bauteil an Wand oder Boden. Beides verhindert Wandschäden; keines von beidem schützt den Schließer vor gewaltsamem Aufreißen.
Wofür ist die Bandgegenseiten-Ausführung der ISM-Schiene?
Für zweiflügelige Türen, die vom Schließer weg aufschlagen. Bandseite und Bandgegenseite verlangen jeweils eine eigene Schiene — welche Seite welche ist, klärt Bandseite und Bandgegenseite.
Ist in der Schiene ein Gleitstein enthalten?
Was zum Lieferumfang gehört, steht auf der jeweiligen Produktseite. Bei einem Tausch lohnt der Blick auf den Gleitstein ohnehin: Er ist das am häufigsten verschlissene Teil der ganzen Baugruppe.
Fragen zur Kaufentscheidung
Ich will nur den Öffnungswinkel begrenzen — muss ich den ganzen Schließer wechseln?
Nein. Innerhalb der Baureihe genügt der Tausch gegen die T-Stop-Schiene. Wer die vorhandene Schiene behalten will, kommt alternativ mit der flexiblen Öffnungsbegrenzung aus dem Zubehör aus.
Meine Tür ist barrierefrei zu bedienen — reicht ein Schienentausch?
Bis 1250 mm Flügelbreite und Schließkraftgröße EN 3 bis EN 5 ja: Die ECline-Schiene bringt die Öffnungsunterstützung mit. Ist die Tür zugleich eine Brandschutztür, bleibt die Untergrenze EN 3 bei der Einstellung bestehen — dann ist der konstruktive Weg der einzige.
Brauche ich für die ISM-Schiene zwei Schließer?
Eine zweiflügelige Tür braucht für jeden Flügel einen Schließer; die Schließfolgeregelung sitzt in der durchgehenden ISM-Schiene und koordiniert beide. Die Schienen hier werden ohne Schließerkörper geliefert — die passenden Körper stehen unter GEZE Obentürschließer.
Kann ich eine Schiene mit elektrischer Feststellung hier bestellen?
Diese Schienen gehören zu einer Feststellanlage und stehen deshalb unter Gleitschienen für Feststellanlagen. Der Unterschied ist nicht bloß Sortimentslogik: Sobald eine Brandschutztür elektrisch offen gehalten wird, braucht die Kombination aus Schließer, Schiene, Melder und Zentrale eine Bauartgenehmigung.
Welchen Gleitstein brauche ich zu meiner Schiene?
Für Standard-Gleitschienen der Baureihen TS 3000 und TS 5000 das Gleitstück 030267, für RFS-, EFS- und T-Stop-Schienen die eigene Ausführung 102343. Maßgeblich ist die GEZE Ident-Nummer, nicht die Baureihe.
