GEZE T-STOP-Gleitschiene mit integrierter Öffnungsbegrenzung

Mechanische Feststellung für GEZE TS3000 / TS5000 Durch Einbau der Feststelleinheit in die entsprechendeGleitschiene wird eine stufenlos einstellbare Türfeststellungzwischen 80° und 130° ermöglicht.Die Haltekraft der Feststellung ist einstellbar. Damit istauch die Feststellung ausschaltbar.

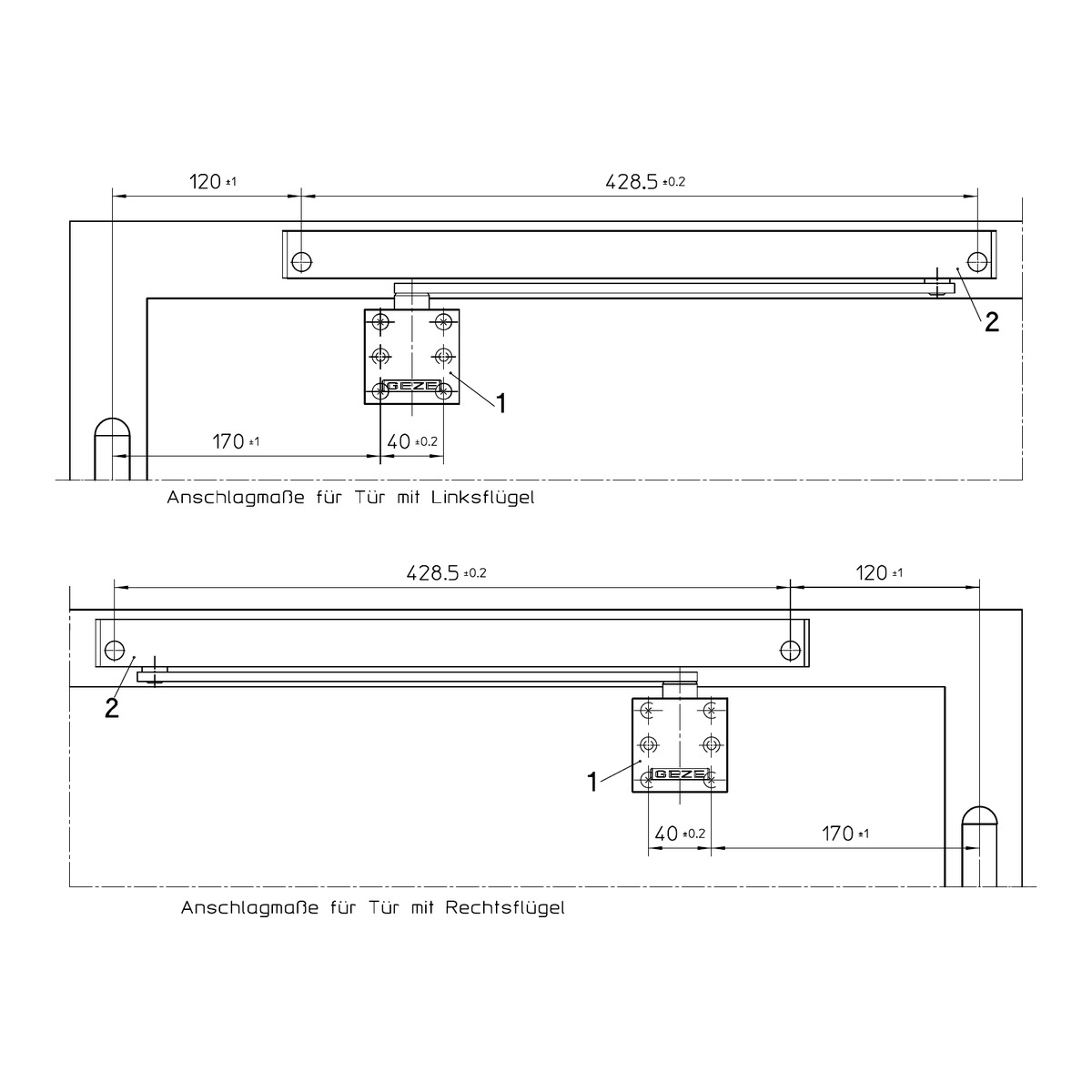

GEZE Drehlager inklusive T-Stop-Gleitschiene aufliegend Montage auf der Bandseite Lieferumfang: - GEZE Drehlager- GEZE T-Stop-Gleitschiene Farbe: silberfarbig     Bestellangaben:  Bezeichnung  Bestellnummer  GEZE Drehlager mit T-Stop-Gleitschiene  112688 + 102363

GEZE Flexible Öffnungsbegrenzung für Gleitschiene 1-flügig: - TS 5000 E-/R-/RFS-(Blattmontage)- Boxer E2-flüglig: - sämtliche E-/R-/ISM-Varianten TS 5000 und Boxer Bestellangaben:  Bezeichnung  Bestellnummer  GEZE Flexible Öffnungsbegrenzung  145311

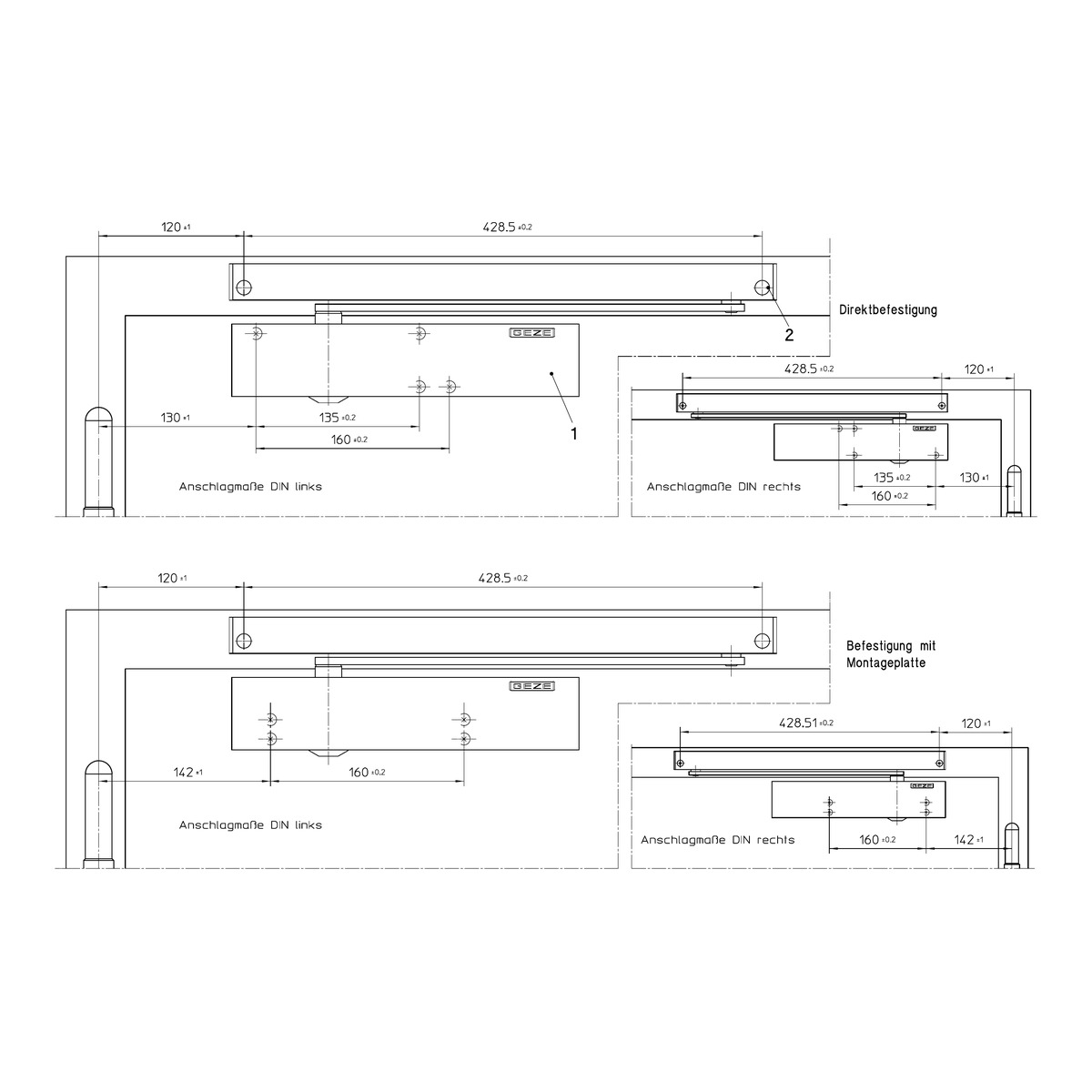

T-STOP-Gleitschiene mit integrierter Öffnungsbegrenzung Die GEZE T-STOP-Gleitschiene ermöglicht die Ausführung von Türen ohne störende Türpuffer.Der eingebaute Türpuffer verhindert die Gefahr von Quetschungen zwischen Türblatt und Stopper. Stolperfallen und Schmutzecken – bedingt durch die Bodenmontage von Türpuffern – gehören der Vergangenheit an. Der Eingang gewinnt an Ästhetik. Konzipiert ist die T-STOP-Gleitschiene für die obenliegenden Türschließer GEZE TS 5000, TS 5000 L und TS 3000 V. Die Nachrüstung bei bereits im Einsatz befindlichen Türschließern ist durch den Austausch der Gleitschiene und des Hebels problemlos möglich. Ebenso ist eine Feststelleinheit nachrüstbar. Anstelle eines Türschließers kann auch ein Drehlager verwendet werden. Die Tür wird durch die T-STOP-Gleitschiene im Öffnungswinkel begrenzt. Die selbstschließende Eigenschaft entfällt.

KWS 1081 oder 1082 Türfeststeller mit Tretbolzen Modell 1081: mit 30 mm Hub - Tretbolzen aus Stahl, verzinkt Modell 1082: mit 50 mm Hub - Tretbolzen aus Stahl, verzinkt Mit dem Türfeststeller 1081 oder 1082 von KWS kann die Tür in jedem Öffnungswinkel festgestellt werden. Der Tretbolzen wird so weit heruntergedrückt bis der Stopfen sich auf dem Boden festgepresst. Zur Freigabe der Tür genügt ein leichter Druck auf die Sperrplatte des mechanischen Feststellers.- Türfeststeller-Gehäuse aus Leichtmetall- Stopfen aus Gummi, grau Standardausführung KWS 1081 oder 1082 a) Leichtmetall .02 silberfarbig einbrennlackiert .03 schwarz einbrennlackiert .10 dunkelbraun einbrennlackiert b) Leichtmetall bearbeitet nach E 5 .31 KWS 1 silberfarbig eloxiert .37 KWS 5 dunkelbraun eloxiert Montage KWS 1081 - 1082 Den Türfeststeller bei größtmöglichem Abstand zum Türband an die Tür schrauben. Den Türfeststeller mit drei Schrauben in Verbindung mit einer Befestigungslasche anschrauben. Der Abstand von Unterkante Tür bis Stopfen sollte 5 - 10 mm betragen. Die Verpackung des Türfeststellers enthält eine Anschraubanleitung und Bohrschablone. Verwendung Türbreite bis 900 mm Türhöhe bis 2000 mm Türgewicht bis 40 kg Türschließer verwendbar Artikelnummer Hub Oberfläche KWS 1081... 30 mm Hub .02 silberfarbig einbrennlackiert.03 schwarz einbrennlackiert.10 dunkelbraun einbrennlackiert.31 KWS 1 silberfarbig eloxiert.37 KWS 5 dunkelbraun eloxiert KWS 1082... 50 mm Hub .02 silberfarbig einbrennlackiert.03 schwarz einbrennlackiert.10 dunkelbraun einbrennlackiert.31 KWS 1 silberfarbig eloxiert.37 KWS 5 dunkelbraun eloxiert Lieferumfang:- Türfeststeller KWS 1081 oder 1082- Bohrschablone- Befestigungsmaterial

DICTATOR Schacht-Türdämpfer des Typ ED STD 3 wurden speziell konstruiert, um Drehflügel-Türen abzudämpfen, die mit Federkraft automatisch schließen. Er wird vom Fahrstuhlschacht aus in die Zarge eingesetzt. Die Kolbenstange des Dämpfers ragt durch die Zarge hindurch und trifft auf die bandseitige Stirnfläche des Türflügels. Zum Schutz des Türblattes muß dort, wo die Kolbenstange auftrifft ein gehärtetes "Anschlagplättchen" angebracht werden. Der Dämpfer ED STD 3 arbeitet hydraulisch. Seine Besonderheit ist der Ölausgleichsbehälter, so daß die einstellbare Dämpfung über den gesamten Kolbenstangenhub wirksam ist und hierdurch die Türe sicher abgebremst wird. Höchste Belastbarkeit und lange Lebensdauer des Dämpfers werden durch eine vergütete Kolbenstangenführung in Verbindung mit Spezialdichtungen erreicht. Ein Polyurethan-Abstreifring verhindert das Verschmutzen und Beschädigen der Führungs- und Dichtelemente. Für die Lebensdauer der Türkonstruktion ist es wichtig, daß besonders stabile Türbänder verwendet werden.
