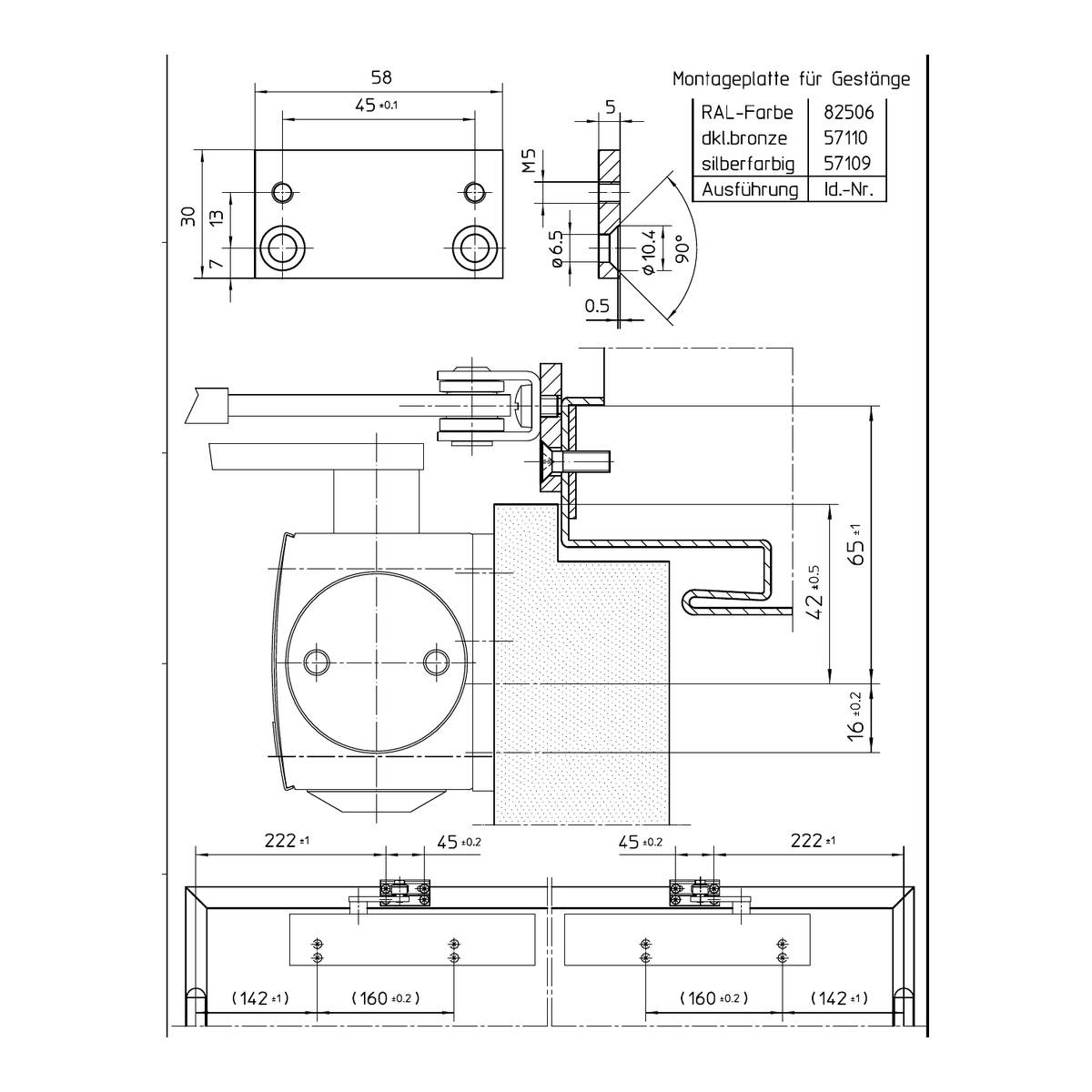

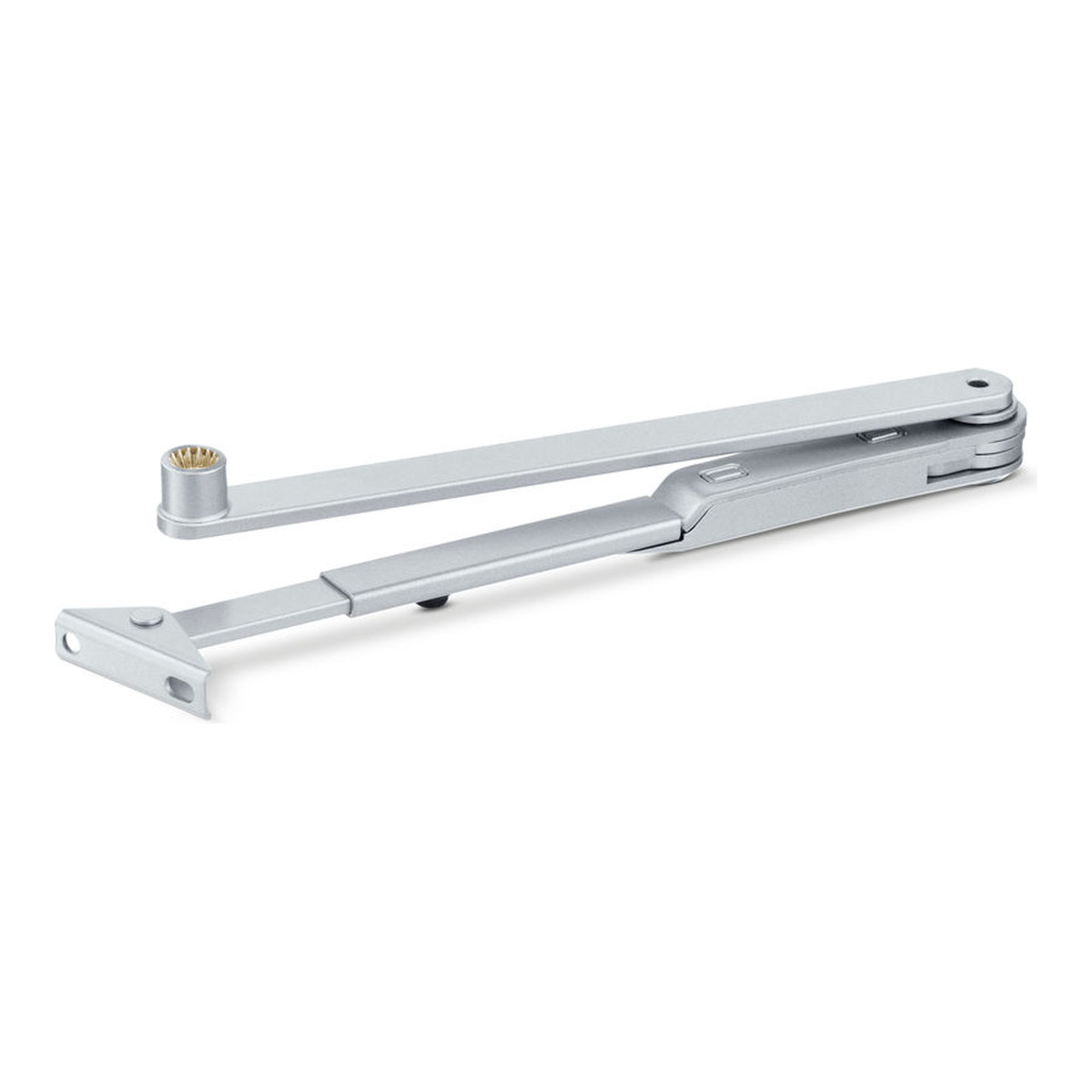

Normalgestänge zu GEZE TS 2000 / GEZE TS 4000

GEZE TS 4000 — Leistungsstarker Gestängetürschließer EN 1-6 Kurz & KnappObenliegender Gestängetürschließer EN 1-6 für Türen bis 1400 mm FlügelbreiteMit integrierter Öffnungsdämpfung, optischer Schließkraftanzeige und SicherheitsventilFür Feuer- und Rauchschutztüren nach EN 1154 zugelassenDIN links/rechts ohne Umstellung Der GEZE TS 4000 im Detail Der GEZE TS 4000 ist ein leistungsstarker obenliegender Gestängetürschließer für anspruchsvolle Einsatzbereiche. Mit seinem breiten Schließkraftbereich von EN 1 bis EN 6 deckt er Türflügel bis 1400 mm Breite ab. Die Variante EN 5-7 erweitert den Einsatzbereich sogar bis 1600 mm. Zu den Besonderheiten gehören die integrierte Öffnungsdämpfung, die das unkontrollierte Aufreißen der Tür verhindert, sowie eine optische Schließkraftanzeige zur schnellen visuellen Kontrolle der eingestellten Größe. Ein Sicherheitsventil schützt den Türschließer vor mutwilliger Beschädigung durch gewaltsames Aufreißen. Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung sind bequem von vorn einstellbar. Der Türschließer ist für DIN links und DIN rechts angeschlagene Türen ohne Umstellung einsetzbar und nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 4000 bildet die Basis einer umfangreichen Produktfamilie mit Varianten für elektrische Feststellung, integrierte Rauchmelder und Schließfolgeregelung. Ihre Vorteile Breiter Schließkraftbereich — EN 1-6 für Türen bis 1400 mm (EN 5-7 bis 1600 mm) Integrierte Öffnungsdämpfung — Verhindert unkontrolliertes Aufreißen der Tür Optische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten Größe Sicherheitsventil — Schutz vor mutwilliger Beschädigung Brandschutz-zugelassen — Für Feuer- und Rauchschutztüren nach EN 1154 Barrierefrei — Bis 1100 mm Flügelbreite nach DIN 18040 einsetzbar Einstellung von vorn — Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung Universell einsetzbar — DIN links/rechts ohne Umstellung Technische Daten EigenschaftWert EN-KlasseEN 1–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm (EN 5–7: 1.600 mm) Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel180° Abmessungen Schließkörper287 × 46 × 60 mm (B × H × T) MontageBandseite, Kopfmontage BGS, Parallelarm BGS SchließkraftverstellungVon vorn Optische SchließkraftanzeigeJa ÖffnungsdämpfungJa, hydraulisch einstellbar EndschlagÜber Gestänge SicherheitsventilJa (Schutz gegen mutwillige Beschädigung) FeststellungOptional (mechanisch über Feststellgestänge, 70–150°) DIN-RichtungLinks/rechts ohne Umstellung BrandschutzFür Feuer- und Rauchschutztüren zugelassen NormEN 1154 Verfügbare Varianten ArtikelnummerAusführung 102789.102421Silberfarbig mit Normalgestänge 102789.102445Silberfarbig mit Feststellgestänge 102791.102423Weiß (RAL 9016) mit Normalgestänge 102791.102447Weiß (RAL 9016) mit Feststellgestänge Das Feststellgestänge ermöglicht eine mechanische Feststellung der Tür in geöffneter Position. Für die Montage auf Türen ohne Bohrungen steht eine passende Montageplatte TS 4000 zur Verfügung. Montage Der GEZE TS 4000 kann sowohl auf der Bandseite als auch auf der Bandgegenseite montiert werden. Bei der Standardmontage auf der Bandseite wird der Schließkörper auf dem Türblatt befestigt, das Gestänge am Türrahmen. Der maximale Öffnungswinkel beträgt 180°. Bei der Montage auf der Bandgegenseite wird der Schließkörper am Türrahmen und das Gestänge am Türblatt befestigt. Diese Variante eignet sich, wenn der Schließer von der Aufgehseite nicht sichtbar sein soll. Alle Einstellungen — Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung — sind nach der Montage bequem von vorn zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Normen & Zulassungen NormBeschreibung EN 1154Türschließmittel mit kontrolliertem Schließablauf Feuer-/RauchschutzZugelassen für Feuer- und Rauchschutztüren DIN 18040Barrierefreies Bauen (bis 1100 mm Flügelbreite) Montagearten Der TS 4000 kann auf verschiedene Arten montiert werden. Die Parallelarm-Montage ist nur bis EN 5 möglich. MontageartPosition SchließerPosition GestängeHinweis Türblattmontage BandseiteTürblattRahmenStandard Kopfmontage BandgegenseiteRahmenTürblattSchließer am Rahmen Parallelarm-Montage BGSTürblatt (BGS)RahmenNur bis EN 5 EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 1750 mmLeichte InnentürenEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040)EN 51250 mmBreite Türen, ECline barrierefreiEN 61400 mmSchwere Brandschutztüren GEZE TS 4000 vs. TS 5000 — Gestänge oder Gleitschiene? Der TS 4000 mit Scherengestänge bietet maximale Robustheit und ist auch als EN 5-7 für Türen bis 1600 mm erhältlich. Der TS 5000 mit Gleitschiene bietet durch klare Linienführung und einfacheres Einstellen. ModellENMax. BreiteMontageBesonderheit TS 4000EN 1-61400 mmGestängeSicherheitsventil, bis EN 5-7 (1600 mm)TS 5000EN 2-61400 mmGleitschieneKlares Design, optische SchließkraftanzeigeTS 2000 NVEN 2-41100 mmGestängeKompakt, gleiche Gestänge wie TS 4000 Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung KrankenhausFlur-BrandschutztürenBrandschutz T30/T90, BarrierefreiheitTS 4000 EN 3–4 mit Feststellgestänge SchuleFluchtwegtürenRobuster Betrieb, hohe FrequenzTS 4000 EN 4–5 BürogebäudeTreppenhaus-BrandschutztürenZuverlässiger Brandschutz, FeststellungTS 4000 mit Feststellarm IndustriebauSchwere Stahltüren bis 1.600 mmEN 5–7, maximale SchließkraftTS 4000 EN 5–7 PflegeeinrichtungStationstürenBarrierefreiheit, FeststellungTS 4000 EN 3 mit Feststellgestänge Häufige Fragen zum GEZE TS 4000 Der TS 4000 schließt die Brandschutztür nicht vollständig — was tun?Endschlag über die Gestänge-Einstellung nachregeln. Bei Brandschutztüren muss die Tür in die Falle fallen (EN 1154). Schließgeschwindigkeit im letzten Winkelbereich erhöhen. Was bedeutet das Sicherheitsventil beim TS 4000?Das Sicherheitsventil schützt den Schließkörper bei mutwilligem Aufreißen der Tür. Die Hydraulik wird nicht beschädigt, auch wenn die Tür gewaltsam geöffnet wird. Kann ich den TS 4000 EN 1–6 gegen EN 5–7 tauschen?Ja, der Schließkörper hat die gleichen Abmessungen (287 × 46 × 60 mm). Gleiche Bohrungen, gleiches Gestänge. Nur die Leistungsklasse ändert sich. Wie stelle ich die optische Schließkraftanzeige richtig ein?Die farbige Anzeige auf der Schließer-Vorderseite zeigt die eingestellte EN-Klasse. Bei Brandschutztüren muss die angezeigte Klasse der Anforderung entsprechen. Kann ich eine Feststellung nachrüsten?Ja, mit dem Feststellgestänge (mechanisch, 70–150°). Alternativ das ein-/ausschaltbare Feststellgestänge verwenden. Die Gestänge vom TS 4000/2000 sind untereinander kompatibel. Der TS 4000 wird auf der Bandgegenseite mit Parallelarm montiert — was beachten?Bei Parallelarm-Montage (BGS) reduziert sich die max. EN-Klasse auf EN 5. Eigene Montageplatte Gestänge (Parallelarm) verwenden. Passen Gestänge vom TS 2000 NV auf den TS 4000?Ja, die Gestänge TS 4000/2000 sind untereinander kompatibel — Standard, Feststellung, ein-/ausschaltbar und verlängert. Was unterscheidet den TS 4000 vom TS 5000?TS 4000: Scherengestänge, sichtbares Gestänge, EN 1–6 (bzw. 5–7). TS 5000: Gleitschiene, flachere Optik, EN 2–6. Gleicher Leistungsbereich, unterschiedliche Montage und Optik. Kaufberatung: GEZE TS 4000 — der vielseitige Türschließer TS 4000 oder TS 5000 — welcher passt besser?Der TS 4000 und der TS 5000 decken beide EN 1–6 ab und sind für schwere Türen bis 1400 mm geeignet. Der TS 5000 bietet jedoch mehr Zubehör-Optionen (ECline, ISM, R-ISM) und eine größere Auswahl an Gleitschienen. Der TS 4000 ist die robuste, wirtschaftliche Wahl für Standardanwendungen. Gestänge oder Gleitschiene beim TS 4000?Dieses Modell wird mit Normalgestänge geliefert — der bewährte Klassiker für maximale Schließkraft. Für den TS 4000 gibt es keine Gleitschienen-Option. Wenn Sie eine Gleitschiene bevorzugen, wählen Sie den GEZE TS 5000 mit Standard-Gleitschiene. Brauche ich eine Schließfolgeregelung?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung Pflicht. Der TS 4000 IS hat die Schließfolgeregelung integriert. Alternativ gibt es den SR Schließfolgeregler als separate Komponente. TS 4000 oder TS 2000 NV — wann genügt das kleinere Modell?Der TS 2000 NV deckt EN 2–4 ab (Türen bis ca. 1100 mm, 80 kg). Für schwere Brand- und Rauchschutztüren, Außentüren oder Türen über 1100 mm ist der TS 4000 mit EN 1–6 die sichere Wahl. Kann ich den TS 4000 zur Feststellanlage aufrüsten?Ja, GEZE bietet den TS 4000 in mehreren FSA-Varianten: TS 4000 E (elektromechanische Feststellung), TS 4000 EFS (Freilauf) und TS 4000 R (integrierter Rauchmelder). Eine Nachrüstung des Standard-TS 4000 ist nicht möglich — die FSA-Varianten sind eigenständige Modelle.

Montageplatte für GEZE TS 4000 und TS 2000 NVOriginal GEZE Montageplatte für die Gestängetürschließer TS 4000 und TS 2000 NV. Pflicht bei Feuer- und Rauchschutztüren gemäß EN 1154.Kurz & KnappPflicht bei Feuer- und RauchschutztürenFür GEZE TS 4000 und TS 2000 NVNormgerechte Befestigung nach EN 1154Verfügbar in Silber und WeißProduktbeschreibungDie GEZE Montageplatte 049185.4000 ist das normkonforme Befestigungselement für die Gestängetürschließer TS 4000 und TS 2000 NV. Auf Feuer- und Rauchschutztüren ist die Montageplatte Pflicht – sie stellt sicher, dass der Türschließer die Anforderungen der EN 1154 erfüllt.Die Montageplatte bietet auch bei Türen ohne direkte Befestigungsmöglichkeit eine stabile und zuverlässige Montagebasis für den Schließerkörper.Technische DatenEigenschaftWertArtikelnummer049185.4000TypMontageplatte für GestängetürschließerKompatibel mitGEZE TS 4000, TS 2000 NVNormEN 1154 (Pflicht bei Brandschutz)FarbenSilber, Weiß RAL 9016LieferumfangMontageplatte mit BefestigungsmaterialKompatibilitätDie Montageplatte 049185.4000 passt für:GEZE TS 4000 – alle Varianten (TS 4000, TS 4000 V, TS 4000 E, TS 4000 R)GEZE TS 2000 NVFür den TS 5000 verwenden Sie die Montageplatte 049185.MontageDie Montageplatte wird zwischen Türblatt und Türschließer montiert:Montageplatte auf dem Türblatt ausrichten und verschraubenTürschließer auf die Montageplatte setzenGestänge montierenDas Befestigungsmaterial ist im Lieferumfang enthalten. GEZE Montageplatten im Vergleich ModellArt.-Nr.Für TürschließerFür Schiene Montageplatte Standard001512TS 5000, TS 3000Standard / ECline / T-Stop / EFS Montageplatte TS 5000049185TS 5000Türschließerkörper Montageplatte TS 4000049185.4000TS 4000, TS 2000Türschließerkörper Montageplatte R-/RFS123296TS 5000R-Gleitschiene / RFS-Gleitschiene Kompatible Türschließer: GEZE TS 4000 und GEZE TS 2000 NV. Häufige FragenBrauche ich die Montageplatte bei einer normalen Tür?Bei normalen Türen ohne Brandschutzanforderung kann der Türschließer direkt montiert werden. Die Montageplatte ist nur bei Feuer- und Rauchschutztüren Pflicht.Passt die Montageplatte auch für den TS 5000?Nein, für den TS 5000 benötigen Sie die Montageplatte 049185.Kann ich die Montageplatte auch für die Bandgegenseiten-Montage verwenden?Ja, die Montageplatte eignet sich für beide Montagearten.KaufentscheidungWelche Montageplatte für den GEZE TS 4000?Für den GEZE TS 4000 gibt es eine spezifische Montageplatte. Sie unterscheidet sich von der Montageplatte des TS 5000 in den Befestigungsabständen. Verwenden Sie ausschließlich die zum TS 4000 passende Variante.Wann brauche ich eine Montageplatte zum TS 4000?Eine Montageplatte wird benötigt, wenn die Gleitschiene oder das Gestänge nicht direkt am Türrahmen befestigt werden kann. Typische Situationen: tiefe Sturzbekleidung, schmaler Rahmen, Montage auf der Bandgegenseite.Passt die Montageplatte auch zum TS 2000?Der GEZE TS 2000 und TS 4000 teilen sich einige Zubehörteile. Prüfen Sie in der Montageanleitung Ihres TS 2000, ob die Montageplatte des TS 4000 kompatibel ist.

GEZE Gleitstück / Gleitstein für Gleitschiene Kurz & Knapp Ersatz-Gleitstein für GEZE Standard-Gleitschienen Verschleißteil — bei Abnutzung austauschen für sauberen Schließablauf Passend für Gleitschienen der Serien TS 3000 und TS 5000 Produktbeschreibung Das GEZE Gleitstück ist der Gleitstein, der in der Standard-Gleitschiene der Serien TS 3000 und TS 5000 läuft. Als Verschleißteil unterliegt er bei intensiver Nutzung einer natürlichen Abnutzung. Ein abgenutzter Gleitstein kann zu Geräuschen und ungleichmäßigem Schließablauf führen. Der Austausch ist einfach und schnell erledigt — der Gleitstein wird in die Gleitschiene eingesetzt und mit der Achse des Türschließers verbunden. Kompatibilität Kompatibel mitNicht kompatibel mit Gleitschiene TS 5000R-Gleitschiene (→ eigener Gleitstein) Gleitschiene TS 3000RFS/EFS-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Standard-Gleitschiene (Band-/Bandgegenseite)T-Stop-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Häufig gestellte Fragen Passt dieser Gleitstein auch in die T-Stop-Gleitschiene?Nein. Für T-Stop-, RFS- und EFS-Gleitschienen benötigen Sie den GEZE Gleitstein zu TS 5000 RFS, EFS + T-Stop. Wann sollte der Gleitstein getauscht werden?Wenn der Schließablauf ungleichmäßig wird oder Geräusche auftreten. Bei stark frequentierten Türen empfiehlt sich eine regelmäßige Sichtkontrolle. KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

GEZE Stromversorgungsteil RSZ 6Kurz & Knapp:Netzteil/Trafo für GEZE RSZ 6 RauchschalterzentraleEingang 230V AC – Ausgang 24V DCErsatzteil für bestehende RSZ 6-InstallationenNetzteil für die GEZE RSZ 6 RauchschalterzentraleDas Stromversorgungsteil versorgt die GEZE RSZ 6 Rauchschalterzentrale mit der benötigten Betriebsspannung. Es wandelt 230V AC Netzspannung in 24V DC um und stellt damit die Versorgung der Rauchschalterzentrale sowie der angeschlossenen Feststellanlagen-Komponenten sicher.Bei Ausfall des Stromversorgungsteils gehen alle angeschlossenen Feststellanlagen in den sicheren Zustand — die Türen schließen. Ein zeitnaher Austausch ist daher wichtig für den normalen Betrieb.Technische DatenEigenschaftWertEingangsspannung230V ACAusgangsspannung24V DCPassend fürGEZE RSZ 6 Rauchschalterzentrale GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 Häufige FragenPasst das Stromversorgungsteil auch für die RSZ 7?Nein. Die GEZE RSZ 7 ist eine eigenständige Rauchschalterzentrale mit eigener Stromversorgung. Dieses Ersatzteil ist ausschließlich für die RSZ 6.Was passiert bei Ausfall des Netzteils?Bei Spannungsausfall gehen alle an der RSZ 6 angeschlossenen Feststellanlagen in den sicheren Zustand – die Türen werden durch die Türschließer geschlossen. Die Brandschutzfunktion bleibt also gewährleistet.Wie viele Melder kann ich anschließen?Die Anzahl anschließbarer Melder und Haftmagnete hängt vom Zentralen-Typ ab. Die FSZ Basis unterstützt eine Linie, die FSZ Pro und RSZ mehrere Linien. Kaufberatung: Netzteil für Ihre GEZE Feststellanlage Wann muss das Stromversorgungsteil der RSZ 6 getauscht werden?Das Stromversorgungsteil RSZ6 ist ein Ersatzteil für die RSZ 6 Rauchschalterzentrale. Ein Austausch ist nötig, wenn die Spannungsversorgung der Feststellvorrichtung instabil wird oder das Netzteil komplett ausfaellt – erkennbar an einer dauerhaft geschlossenen Tür trotz aktivierter Feststellung. Ist das Stromversorgungsteil auch für die RSZ 7 geeignet?Nein, das Stromversorgungsteil ist ausschliesslich für die RSZ 6 konzipiert. Die RSZ 7 hat ein eigenes, integriertes Netzteil, das nicht separat erhältlich ist. Kann ich statt des Originalteils ein universelles 24-V-Netzteil verwenden?Nein, verwenden Sie ausschliesslich das Original-Stromversorgungsteil von GEZE. Ein fremdes Netzteil kann die DIBt-Zulassung der Feststellanlage ungültig machen und im Brandfall zu Haftungsproblemen fuehren. Muss nach dem Netzteiltausch eine erneute Abnahme erfolgen?Ein reiner Netzteiltausch gilt als Instandhaltung, nicht als wesentliche Änderung. Dokumentieren Sie den Tausch im Prüfbuch. Eine Neuabnahme ist in der Regel nicht erforderlich, sofern die Anlage ansonsten unveraendert bleibt. Waere eine neue RSZ 7 statt der Reparatur wirtschaftlicher?Wenn Ihre RSZ 6 älter als 10 Jahre ist und häufiger Störungen zeigt, kann der Umstieg auf eine RSZ 7 mit Teleskopfunktion sinnvoll sein. Das Stromversorgungsteil allein ist aber deutlich günstiger als eine neue Zentrale.

Hekatron Prüfaerosol 918/5 — Prüfgas für optische Rauchschalter Kurz & Knapp Prüfaerosol für die Funktionsprüfung aller optischen Rauchschalter Ca. 200 Prüfungen pro 250-ml-Dose FCKW-frei — umweltverträglich Herstellerübergreifend einsetzbar (ORS 142, dormakaba RM-N, GEZE GC 152) Produktbeschreibung Das Hekatron Prüfaerosol 918/5 ist das Standard-Prüfgas für die Funktionsprüfung optischer Rauchschalter in Feststellanlagen gemäß DIN 14677. Es simuliert Rauch und löst den Melder aus — die Tür muss daraufhin vollständig schließen. Das Aerosol ist FCKW-frei und leicht entzündlich — Lagerung nicht in ausreichend belüfteten Orten. Es ist herstellerübergreifend für alle optischen Rauchschalter verwendbar und wird direkt in die Einströmöffnung des Melders gesprüht (oder über das Prüfgerät FDT 533). Technische Daten EigenschaftWert Inhalt250 ml Prüfungen pro DoseCa. 200 FCKW-freiJa Kompatibel mitAlle optischen Rauchschalter (ORS 142, RM-N, GC 152 etc.) Nicht fürThermoschalter (TDS 247) — dieser wird mit Fön geprüft LagerungTechnische Regeln Druckgase TRG 300 beachten Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ Basis Häufige Fragen Ist das Prüfaerosol vorgeschrieben?DIN 14677 schreibt vor, dass die Funktionsprüfung durch Simulation der Brandkenngröße (Rauch) erfolgen muss. Das Prüfaerosol 918/5 ist das von Hekatron empfohlene Prüfmittel. Kann ich auch ein anderes Prüfaerosol verwenden?Hekatron empfiehlt ausschließlich das 918/5. Es ist auf die Ansprechschwelle der Hekatron-Melder abgestimmt. Andere Aerosole können zu Fehlprüfungen führen. Wie oft brauche ich neues Prüfgas?Bei monatlicher Prüfung einer Tür: ca. 200 Monate ≈ 16 Jahre pro Dose. Bei vielen Türen entsprechend öfter. Lagerhinweise beachten (Druckgase).

GEZE TS 5000 IS – Türschließer mit integrierter Schließfolgeregelung für zweiflügelige Türen Obenliegender Gleitschienentürschließer für den Gangflügel | Integrierte Schließfolgeregelung nach EN 1158 | EN 2-6 | Für Feuer- und Rauchschutztüren | Art.-Nr. 027320 (silber) / 027322 (weiß) Kurz & KnappDer GEZE TS 5000 IS ist ein obenliegender Türschließer für zweiflügelige Feuer- und Rauchschutztüren mit integrierter SchließfolgeregelungMontage am Gangflügel auf der Bandseite, EN Größe 2-6, Flügelbreite bis 1400 mmEinstellbare Schließkraft mit optischer Größenanzeige, regulierbare Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag – alle Funktionen von vorn einstellbarDer TS 5000 IS wird als Ersatz-Schließkörper für bestehende Anlagen eingesetztFür Neuinstallationen empfehlen wir das aktuelle System GEZE TS 5000 ISM GEZE TS 5000 IS – Gangflügel-Schließer mit Schließfolgeregelung Der GEZE TS 5000 IS ist der Gangflügel-Türschließer für zweiflügelige Türanlagen mit integrierter mechanischer Schließfolgeregelung nach EN 1158. Die Schließfolgeregelung stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt – eine Voraussetzung für die Funktion von Feuer- und Rauchschutztüren. Der Schließkörper entspricht dem bewährten GEZE TS 5000 mit allen bekannten Einstellmöglichkeiten: Schließkraft EN 2-6 mit optischer Anzeige, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung – alles von vorn einstellbar, DIN links und DIN rechts verwendbar. Wichtiger Hinweis: Der TS 5000 IS ist der Vorgänger des aktuellen TS 5000 ISM-Systems. Er wird als Ersatz-Schließkörper für bestehende TS 5000 IS-Anlagen eingesetzt. Für Neuanlagen verwenden Sie das ISM-System mit durchgehender ISM-Gleitschiene. Lieferumfang: Türschließer GEZE TS 5000 IS (Schließkörper für Gangflügel) Vorteile des GEZE TS 5000 IS Integrierte Schließfolgeregelung: Stellt die korrekte Schließreihenfolge bei zweiflügeligen Türen sicher – Gangflügel schließt zuerst, dann Standflügel Optische Schließkraftanzeige: EN-Größe 2-6 von vorn ablesbar und einstellbar – kein Rätselraten bei der Einstellung Öffnungsdämpfung: Regulierbar, schützt Wände und Möbel vor unkontrolliertem Aufschwingen Universell verwendbar: DIN links und DIN rechts, gleicher Schließkörper – kein Umrüsten nötig Bewährter TS 5000 Schließkörper: Gleiche Qualität und Einstellmöglichkeiten wie der Standard-TS 5000 Feuer- und Rauchschutztüren: Geprüft nach EN 1154 und EN 1158 für den Einsatz an Brand- und Rauchschutztüren Technische Daten EigenschaftWert SchließertypObenliegender Gleitschienentürschließer EinsatzGangflügel, zweiflügelige Türen SchließfolgeregelungIntegriert, mechanisch (EN 1158) EN-Größe2-6 (von vorn einstellbar) Flügelbreite max.1400 mm MontageNormalmontage auf Türblatt, Bandseite DIN-RichtungLinks und rechts verwendbar SchließgeschwindigkeitEinstellbar (von vorn) EndschlagEinstellbar (von vorn) ÖffnungsdämpfungRegulierbar mit optischer Anzeige NormenEN 1154, EN 1158 ZulassungFeuer- und Rauchschutztüren Verfügbare Varianten Art.-Nr.Farbe 027320silberfarbig 027322weiß RAL 9016 Bandgegenseite: Für Montage auf der Bandgegenseite verwenden Sie den GEZE TS 5000 L-IS. Montagehinweise Montageart: Normalmontage auf dem Türblatt (Bandseite) mit Montageplatte Gleitschiene: Wird mit der IS-Gleitschiene (integrierte Schließfolgeregelung) betrieben – diese ist nicht im Lieferumfang enthalten Bandabstand: Maximaler Bandabstand bis 2800 mm (beide Flügel zusammen) Bowdenzug: Die Verbindung zwischen Gangflügel- und Standflügelschließer erfolgt über den Bowdenzug (Art.-Nr. 076198) Einstellung: Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung von vorn einstellbar – kein Abnehmen des Schließers erforderlich TS 5000 IS vs. TS 5000 ISM – Was ist der Unterschied? MerkmalTS 5000 IS (alt)TS 5000 ISM (aktuell) SystemSeparate Gleitschiene + BowdenzugDurchgehende ISM-Gleitschiene SchließfolgeregelungÜber BowdenzugverbindungMechanisch in der Gleitschiene integriert OptikZwei separate GleitschienenEine durchgehende Schiene (30 mm Bauhöhe) VariantenIS, L-ISISM, L-ISM, E-ISM, R-ISM, ECline, SoftClose, Freilauf FeststellungNicht verfügbarE-ISM, R-ISM StatusErsatzteil für BestandsanlagenAktuelle Produktlinie Empfehlung: Für Neuinstallationen das TS 5000 ISM-System verwenden. Der TS 5000 IS ist ausschließlich als Ersatz für bestehende IS-Anlagen vorgesehen. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte Fragen zum GEZE TS 5000 IS Ist der TS 5000 IS mit dem TS 5000 ISM kompatibel?Nein. Der TS 5000 IS verwendet ein eigenes Gleitschienensystem mit Bowdenzug, das nicht mit der ISM-Gleitschiene kompatibel ist. Ein Austausch erfordert den Wechsel des gesamten Systems (Schließer + Gleitschienen). Kann ich nur den Schließkörper tauschen?Ja. Der TS 5000 IS-Schließkörper kann als Ersatzteil in bestehenden IS-Anlagen getauscht werden, ohne die Gleitschiene und den Bowdenzug zu wechseln. Brauche ich den Bowdenzug zusätzlich?Der Bowdenzug (Art.-Nr. 076198) verbindet Gang- und Standflügelschließer und ist für die Schließfolgeregelung erforderlich. Er ist nicht im Lieferumfang des Schließkörpers enthalten. Welche Gleitschiene gehört zum TS 5000 IS?Der TS 5000 IS verwendet die IS-Gleitschiene (nicht die ISM-Gleitschiene). Diese ist als Komplettsystem bestellt worden und wird nicht separat als Einzelartikel geführt. Kann ich den TS 5000 IS an einflügelige Türen montieren?Nein. Der TS 5000 IS ist ausschließlich für zweiflügelige Türen mit Schließfolgeregelung konzipiert. Für einflügelige Türen verwenden Sie den GEZE TS 5000. Welche Farben sind verfügbar?Silberfarbig (027320) und weiß RAL 9016 (027322). Kaufberatung: Welche GEZE Feststellanlage? TS 5000 IS oder TS 5000 ISM — was ist der Unterschied?Der TS 5000 IS nutzt ein Gestänge mit separatem Bowdenzug zur Schließfolgeregelung. Der TS 5000 ISM hat die Schließfolgeregelung kompakt in der Gleitschiene integriert — moderner, wartungsärmer und optisch unauffälliger. Für Neuanlagen empfehlen wir den ISM. Wann brauche ich den TS 5000 IS als Ersatzteil?Der TS 5000 IS ist die richtige Wahl, wenn Sie einen bestehenden IS-Türschließer 1:1 ersetzen müssen, ohne die Bohrlöcher und die Verkabelung zu ändern. Bei einer kompletten Neuanlage wechseln Sie besser auf den TS 5000 L-ISM oder TS 5000 ISM. IS oder separater Schließfolgeregler — was ist Pflicht?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung nach DIN EN 1158 Pflicht. Sie können entweder einen IS/ISM-Türschließer verwenden oder einen separaten SR Schließfolgeregler mit zwei Standard-Türschließern kombinieren. TS 5000 IS oder TS 4000 IS — welcher ist besser?Beide nutzen Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 IS bietet mehr Anschlussmöglichkeiten im TS 5000-Ökosystem. Der TS 4000 IS ist die bewährte Alternative, wenn bereits TS 4000 verbaut sind. Funktional sind beide gleichwertig. Kann ich den TS 5000 IS mit einer Feststellanlage kombinieren?Der TS 5000 IS selbst hat keine Feststellfunktion. Für zweiflügelige Brandschutztüren mit Feststellung und Schließfolgeregelung benötigen Sie den TS 5000 L-ISM oder den TS 5000 L-ISM VPK als Komplettpaket. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).
