Haftmagnet Dictator EM GD 70 R 39
156,84 €*
inkl. MwSt
131,80 €
zzgl. MwSt
Lieferzeit 5-10 Werktage
Dictator Haftmagnet EM GD 70 R 39
Haftmagnet für Feststellanlagen mit 1.450 N Haftkraft und 70 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme.
Kurz & Knapp
- 1.450 N Haftkraft bei 70 mm Durchmesser
- Seitliche Anschlussklemme (Baureihe R)
- Grundplatte abnehmbar für Hintermontage
- 24 VDC ±10%, 71 mA
- Funkenlöschdiode und Verpolschutz integriert
- Remanenz 0 N — kein Resthaftmagnetismus
Vergleich: Welcher Haftmagnet für welchen Einsatz?
| Modell | Durchmesser | Haftkraft | Anschluss | Schutzart |
|---|---|---|---|---|
| EM GD 50 R 26 | 50 mm | 600 N | Seitl. Klemme | IP 20 |
| EM GD 50 R 26 I | 50 mm | 600 N | IP65 Stecker | IP 65 |
| EM GD 60 R 26 | 60 mm | 700 N | Seitl. Klemme | IP 20 |
| EM GD 60 R 26 I | 60 mm | 700 N | IP65 Stecker | IP 65 |
| EM GD 70 R 39 | 70 mm | 1.450 N | Seitl. Klemme | IP 20 |
| EM GD 70 R 39 I | 70 mm | 1.450 N | IP65 Stecker | IP 65 |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Haftkraft | 1.450 N |
| Durchmesser | 70 mm |
| Betriebsspannung | 24 VDC ±10% |
| Stromaufnahme | 71 mA |
| Schutzart | IP 20 |
| Anschluss | Seitliche Anschlussklemme |
| Remanenz | 0 N |
| Temperaturbereich | -20 bis +60 °C |
Einsatz und Funktion
Der EM GD 70 R 39 ist der leistungsstärkste Standard-Haftmagnet der R-Baureihe. Mit 1.450 N Haftkraft hält er schwere Brand- und Rauchschutztüren sicher offen — z. B. große Stahltüren in Industrie- und Gewerbegebäuden.
Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig.
Passende Produkte
Häufige Fragen
Wann brauche ich den GD 70?
Bei schweren Türen, z. B. großen Stahltüren. GD 70 bietet mit 1.450 N mehr als doppelt so viel Haftkraft wie der GD 50 (600 N).
Was bedeutet R 39?
R = seitliche Anschlussklemme. 39 = Höhe des Magneten in mm.
Welche Ankerplatte passt?
DICTATOR Ankerplatte mit mind. 70 mm Durchmesser, z. B. AP GD 70 G20 oder AP GD 70 W54.
Auch angesehen
Dictator Haftmagnet EM GD 50 R 26Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp600 N Haftkraft bei 50 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft600 NDurchmesser50 mmBetriebsspannung24 VDC ±10%Stromaufnahme67 mA (1,6 W)SchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie Baureihe R hat eine Grundplatte mit seitlicher Anschlussklemme. Die Grundplatte ist abnehmbar, sodass auch eine Hintermontage möglich ist.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Rauchmelder Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas bedeutet Baureihe R?R = Grundplatte mit seitlicher Anschlussklemme (IP 20, Innenbereich). Für Außen- oder Feuchträume gibt es die Baureihe RI mit IP65-Kabelverschraubung.Was ist Remanenz 0 N?Kein Resthaftmagnetismus. Bei Stromunterbrechung wird die Tür sofort freigegeben.Welche Ankerplatte passt zum EM GD 50?DICTATOR Ankerplatte mit mind. 50 mm Durchmesser, z. B. AP GD 50 G16 oder AP GD 50 W50.
Dictator Haftmagnet EM GD 60 R 26 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp700 N Haftkraft bei 60 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% / 24 VAC, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft700 NDurchmesser60 mmBetriebsspannung24 VDC ±10% / 24 VACStromaufnahme67 mA (1,6 W)SchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie I-Variante des EM GD 60 ist für Außenbereiche und Feuchträume konzipiert. Mit 700 N Haftkraft hält er mittelschwere Türen zuverlässig. Kann auch an 24 VAC angeschlossen werden. Optional: UV-beständige Vergussmasse.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas ist der Unterschied zwischen GD 60 R und RI?R = seitliche Anschlussklemme (IP 20). RI = wassergeschützte Kabelverschraubung (IP 65). I-Variante kann auch an 24 VAC betrieben werden.Kann ich den GD 60 I auch innen verwenden?Ja. Die IP65-Variante funktioniert auch im Innenbereich und bietet zusätzlichen Schutz.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 60 mm Durchmesser, z. B. AP GD 60 G16 oder AP GD 60 W50.
Dictator Haftmagnet EM GD 70 R 39 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 1.450 N Haftkraft und 70 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp1.450 N Haftkraft bei 70 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% (auch 230 VAC / 230 VDC), 71 mAFunkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft1.450 NDurchmesser70 mmBetriebsspannung24 VDC ±10% (auch 230 VAC / 230 VDC)Stromaufnahme71 mASchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer GD 70 I kombiniert höchste Standardhaftkraft (1.450 N) mit IP65-Schutz — ideal für schwere Türen in Außenbereichen, Tiefgaragen oder Feuchträumen. Auch als 230-VAC- und 230-VDC-Version erhältlich (040208 / 040259).Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Rauchmelder ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 50 R 26 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenGibt es den GD 70 I auch für 230 V?Ja. Neben 24 VDC (040108) auch für 230 VDC (040208) und 230 VAC (040259).Wann brauche ich 1.450 N Haftkraft?Bei schweren Türen — z. B. großen Stahltüren oder Türen mit starkem Türschließer.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 70 mm Durchmesser, z. B. AP GD 70 G20 oder AP GD 70 W54.
DICTATOR VS 2000 Türdämpfer — glanzverchromt Kurz & Knapp Design-Türdämpfer mit komplett verkleidetem Gehäuse und Haken — bildet eine optische Einheit Für aufliegende und gleichliegende Drehtüren, DIN links und rechts Patentierte Schnellmontage, einstellbare Schließgeschwindigkeit, 5 Schließkräfte (20–115 N) Das Design-Spitzenmodell von DICTATOR Der DICTATOR VS 2000 ist der formschönste Türdämpfer im Sortiment. Sein komplett verkleidetes Gehäuse aus Aluminium bildet zusammen mit dem ebenfalls verkleideten Haken bei geschlossener Tür eine elegante, geschlossene Einheit. Kein sichtbarer Zylinder, keine offenen Befestigungsschrauben. Technisch arbeitet der VS 2000 mit der bewährten progressiven Silikonöl-Dämpfung: Die Tür wird zum Ende hin immer sanfter abgebremst. Die Schließgeschwindigkeit ist stufenlos einstellbar. Drei mitgelieferte Unterlegplättchen (2/3/10 mm) gleichen Unebenheiten bis 15 mm aus. Vorteile des VS 2000 Komplett verkleidet — Gehäuse und Haken bilden eine geschlossene Einheit Unsichtbare Befestigung — patentierte schwenkbare Grundplatte 5 Schließkräfte — 20, 35, 50, 80 und 115 N Waagrechte Montage — möglich bei 20, 35 und 50 N Unterlegplättchen inklusive — 2/3/10 mm für Ausgleich bis 15 mm 6 Oberflächen — glanzverchromt, mattverchromt, weiß, braun, schwarz, grau So funktioniert der Türdämpfer Eine Feder zieht die Tür zurück ins Schloss. Ein Kolben im Silikonöl-Zylinder bremst die Bewegung progressiv ab — je näher am Schloss, desto sanfter. Das Ergebnis: kein Zuknallen, kein Lärm. Die Schließgeschwindigkeit lässt sich über eine Regulierschraube stufenlos einstellen. Welcher Dictator-Türdämpfer passt zu Ihrer Tür? KriteriumVS 2000V 1600R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich ✓auf/gleich/zurückauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Zylinderkomplett verkleidet ✓verkleidetverkleidetsichtbarsichtbar Waagrechte Montageja (20–50 N) ✓mit Spezialzylinderjaneinnein Edelstahl V2Aneinjajaneinnein Schließkräfte20–115 N (5 Stufen)20–115 N20–80 N20–80 N20–115 N Designkomplett geschlossen ✓verkleidetverkleidetGrundmodellrobust VS 2000 oder V 1600? EigenschaftVS 2000V 1600 DesignKomplett verkleidet — Haken und Gehäuse als EinheitVerkleideter Zylinder, offener Haken TürlagenAufliegend, gleichliegendAufliegend, gleichliegend, zurückliegend EdelstahlNicht verfügbarV2A erhältlich WaagrechtJa (20/35/50 N)Nur mit Spezialzylinder BrandschutzKeine ZulassungV 1600F mit AbZ Schließkräfte20, 35, 50, 80, 115 N20, 50, 80, 115 N Unterlegplättchen3 Stück inklusiveNicht im Lieferumfang Fazit: Der VS 2000 ist die richtige Wahl, wenn Design und eine geschlossene Optik im Vordergrund stehen. Der V 1600 bietet mehr Flexibilität bei Türlagen und Material. Welche Schließkraft brauche ich? SchließkraftEmpfohlener EinsatzWaagrecht möglich 20 NLeichte Zimmertüren, Bürotürenja 35 NMittelschwere Zimmertürenja 50 NStandard-Zimmertüren, Eingangstürenja 80 NSchwere Haustüren, Außentürennein 115 NBesonders schwere Türennein Technische Daten EigenschaftWert TürartDrehtüren DIN links und rechts Türlageaufliegend, gleichliegend Schließkräfte20, 35, 50, 80, 115 N Dämpfungscharakteristikprogressiv Dämpfungsmediumtemperaturneutrales Silikonöl Schließgeschwindigkeitstufenlos einstellbar MontageseiteBandseite (Öffnungsseite) Montagepositionsenkrecht; waagrecht (20/35/50 N) Platzbedarf über Türmin. 65 mm MaterialStahl, Aluminium (Haken) Oberflächeglanzverchromt LieferumfangTürdämpfer, Haken, 3 Unterlegplättchen (2/3/10 mm), Schrauben Montagehinweise Der VS 2000 wird auf der Bandseite (Öffnungsseite) montiert — senkrecht in Türmitte. Mindestens 65 mm Platz über der Tür erforderlich. Schwenkbare Grundplatte anschrauben (obere Kante ca. 2 mm über Türoberkante) Gehäuse herunterklappen und einrasten Haken am Türrahmen/Sturz befestigen Waagrechte Montage nur bei 20, 35 und 50 N mit spezieller Winkelplatte Passendes Zubehör ZubehörArt.-Nr.Einsatzzweck Montageplatte waagrecht (Alu-Türen)205279Waagrechte Montage an Aluminiumtüren Montagewinkel gleichliegend205221Waagrechte Montage an gleichliegenden Türen Montagewinkel aufliegend205220Waagrechte Montage an aufliegenden Türen Montageplatte Haken205232Vergrößerte Montagefläche für den Haken Unterlegplättchen-Satz205268Zusätzliche Unterlegplättchen (3 St: 2/3/10 mm) Oberflächen und Farben Sie sehen die glanzverchromte Ausführung. Den VS 2000 gibt es außerdem in: mattverchromt, weiß (RAL 9010), braun (RAL 8017), schwarz (RAL 9005) und grau (RAL 9006). Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder VS 2000 (Art. 205335) — einzeln austauschbar, in allen Schließkräften erhältlich. Häufige Fragen zum VS 2000 Passt der VS 2000 an zurückliegende Türen?Nein, der VS 2000 ist nur für aufliegende und gleichliegende Türen geeignet. Für zurückliegende Türen wählen Sie den V 1600 (mit Haken 1011). Kann der VS 2000 waagrecht montiert werden?Ja, bei den Schließkräften 20, 35 und 50 N mit spezieller Winkelplatte (Zubehör). Was sind die Unterlegplättchen im Lieferumfang?Drei Plättchen (2/3/10 mm) zum Ausgleich von Unebenheiten zwischen Tür und Zarge — bis zu 15 mm Ausgleich möglich. Gibt es den VS 2000 in Edelstahl?Nein, der VS 2000 ist nur in Stahl erhältlich. Für Außenbereiche und Feuchträume empfehlen wir den V 1600 in Edelstahl V2A. Was ist der Unterschied zum V 1600?Der VS 2000 ist komplett verkleidet und bildet mit dem Haken eine optische Einheit. Der V 1600 hat einen verkleideten Zylinder, aber einen offenen Haken — dafür passt er auch an zurückliegende Türen und ist in V2A erhältlich. Passende Produkte Dictator VS 2000 mattverchromt Dictator VS 2000 braun → Alle Dictator VS 2000 Kaufberatung Lohnt sich der Aufpreis gegenüber dem Z 1000?Wenn Design wichtig ist: ja. Der VS 2000 ist komplett verkleidet, der Z 1000 hat einen sichtbaren Zylinder. Außerdem hat der VS 2000 die patentierte Schnellmontage und 5 statt 3 Schließkräfte. Meine Tür ist sehr schwer — reicht der VS 2000?Der VS 2000 mit 115 N eignet sich für schwere Türen. Für extreme Belastungen (Drehflügeltore, Industrietüren) empfehlen wir den H 1300 mit verstärktem Gelenk.
Dictator Haftmagnet EM GD 60 R 26Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp700 N Haftkraft bei 60 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft700 NDurchmesser60 mmBetriebsspannung24 VDC ±10%Stromaufnahme67 mA (1,6 W)SchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer EM GD 60 bietet mit 700 N Haftkraft mehr Haltekraft als der GD 50 (600 N) — geeignet für mittelschwere Brand- und Rauchschutztüren. Grundplatte abnehmbar für Hintermontage.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Rauchmelder Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWann brauche ich den GD 60 statt GD 50?Bei mittelschweren Türen, die höhere Haltekraft erfordern. GD 60 bietet 700 N gegenüber 600 N beim GD 50.Was bedeutet R 26?R = seitliche Anschlussklemme. 26 = Höhe des Magneten in mm.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 60 mm Durchmesser, z. B. AP GD 60 G16 oder AP GD 60 W50.

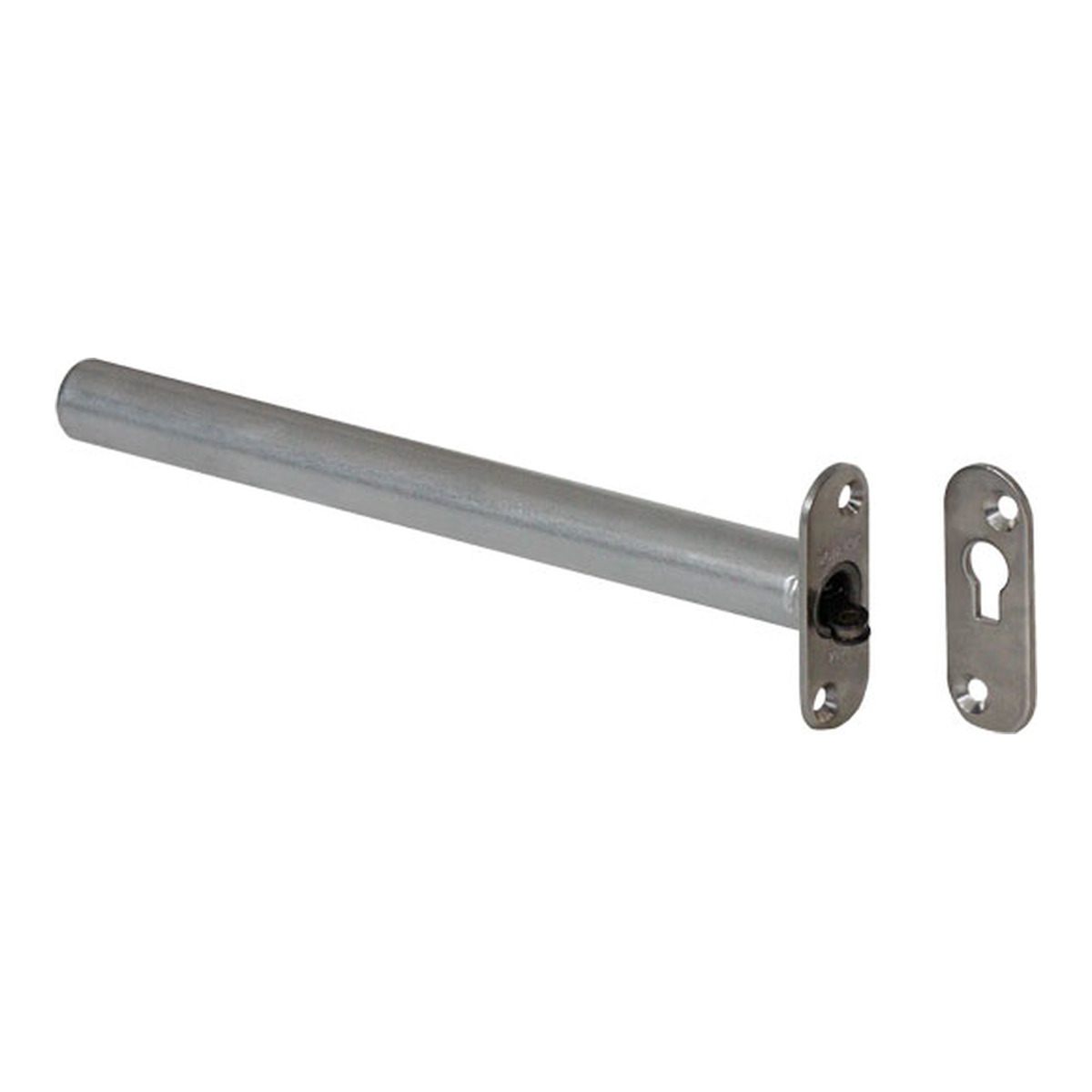

DICTATOR E 22 2550 - Einbauadjunkt Kurz & KnappUnsichtbare Schließfeder — komplett im Türblatt eingebautRohrdurchmesser 22 mm, Länge 2.550 mmStärkere Federkraft als E 16 — für schwerere TürenOhne Dämpfung — ideal in Kombination mit DICTATOR Türdämpfer DICTATOR E 22 2550 — Einbauadjunkt für schwerere TürenDer Einbauadjunkt E 22 2550 ist die stärkere Variante der unsichtbaren DICTATOR Schließfedern. Mit 22 mm Rohrdurchmesser bietet er deutlich mehr Federkraft als der E 16 und eignet sich für schwerere Türen. Die Schließfeder wird komplett im Türblatt eingebaut — nach der Montage ist nichts sichtbar.Wie beim E 16 empfiehlt sich die Kombination mit einem DICTATOR Türdämpfer für kontrolliertes Schließen, da der Einbauadjunkt keine eigene Dämpfung besitzt. VorteileUnsichtbar — komplett im Türblatt, kein sichtbarer SchließmechanismusMehr Federkraft als E 16 — 22 mm Rohrdurchmesser für schwerere TürenEinstellbare Federkraft — anpassbar an verschiedene TürgewichteDesign-Vorteil — perfekt für repräsentative Bereiche und Architektur-Objekte Technische DatenEigenschaftWertRohrdurchmesser22 mmLänge2.550 mmFederkrafteinstellbarDämpfungkeine (Kombination mit Türdämpfer empfohlen) Passende Produkte Türschließfeder Dictator Piccolo DICTATOR E 16 2500 - Einbauadjunkt → Alle Schließfedern Häufige FragenWann brauche ich den E 22 statt den E 16?Der E 22 mit 22 mm Rohrdurchmesser liefert mehr Federkraft und ist für schwerere Türen ausgelegt. Für leichtere Türen genügt der E 16.Kann der E 22 alleine eine Tür kontrolliert schließen?Der E 22 schließt die Tür zuverlässig, hat aber keine Dämpfung. Für sanftes, kontrolliertes Schließen sollte ein DICTATOR Türdämpfer ergänzt werden.
