Haftmagnet Dictator EM GD 50 R 26

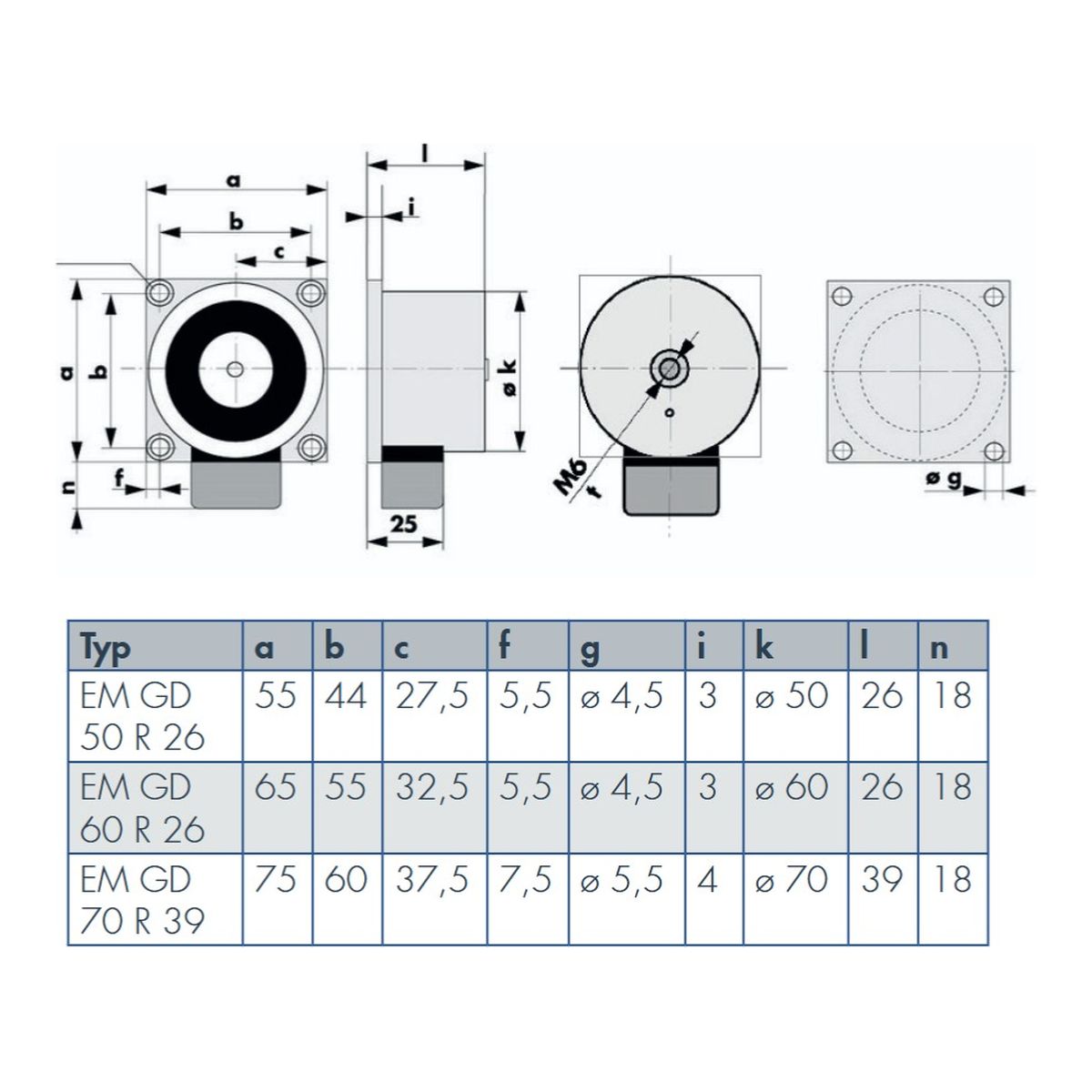

Dictator Haftmagnet EM GD 70 R 39Haftmagnet für Feststellanlagen mit 1.450 N Haftkraft und 70 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp1.450 N Haftkraft bei 70 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 71 mAFunkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft1.450 NDurchmesser70 mmBetriebsspannung24 VDC ±10%Stromaufnahme71 mASchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer EM GD 70 R 39 ist der leistungsstärkste Standard-Haftmagnet der R-Baureihe. Mit 1.450 N Haftkraft hält er schwere Brand- und Rauchschutztüren sicher offen — z. B. große Stahltüren in Industrie- und Gewerbegebäuden.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Rauchmelder ORS 142 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 Haftmagnet Dictator EM GD 50 R 26 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWann brauche ich den GD 70?Bei schweren Türen, z. B. großen Stahltüren. GD 70 bietet mit 1.450 N mehr als doppelt so viel Haftkraft wie der GD 50 (600 N).Was bedeutet R 39?R = seitliche Anschlussklemme. 39 = Höhe des Magneten in mm.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 70 mm Durchmesser, z. B. AP GD 70 G20 oder AP GD 70 W54.

GEZE TS 5000 IS – Türschließer mit integrierter Schließfolgeregelung für zweiflügelige Türen Obenliegender Gleitschienentürschließer für den Gangflügel | Integrierte Schließfolgeregelung nach EN 1158 | EN 2-6 | Für Feuer- und Rauchschutztüren | Art.-Nr. 027320 (silber) / 027322 (weiß) Kurz & KnappDer GEZE TS 5000 IS ist ein obenliegender Türschließer für zweiflügelige Feuer- und Rauchschutztüren mit integrierter SchließfolgeregelungMontage am Gangflügel auf der Bandseite, EN Größe 2-6, Flügelbreite bis 1400 mmEinstellbare Schließkraft mit optischer Größenanzeige, regulierbare Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag – alle Funktionen von vorn einstellbarDer TS 5000 IS wird als Ersatz-Schließkörper für bestehende Anlagen eingesetztFür Neuinstallationen empfehlen wir das aktuelle System GEZE TS 5000 ISM GEZE TS 5000 IS – Gangflügel-Schließer mit Schließfolgeregelung Der GEZE TS 5000 IS ist der Gangflügel-Türschließer für zweiflügelige Türanlagen mit integrierter mechanischer Schließfolgeregelung nach EN 1158. Die Schließfolgeregelung stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt – eine Voraussetzung für die Funktion von Feuer- und Rauchschutztüren. Der Schließkörper entspricht dem bewährten GEZE TS 5000 mit allen bekannten Einstellmöglichkeiten: Schließkraft EN 2-6 mit optischer Anzeige, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung – alles von vorn einstellbar, DIN links und DIN rechts verwendbar. Wichtiger Hinweis: Der TS 5000 IS ist der Vorgänger des aktuellen TS 5000 ISM-Systems. Er wird als Ersatz-Schließkörper für bestehende TS 5000 IS-Anlagen eingesetzt. Für Neuanlagen verwenden Sie das ISM-System mit durchgehender ISM-Gleitschiene. Lieferumfang: Türschließer GEZE TS 5000 IS (Schließkörper für Gangflügel) Vorteile des GEZE TS 5000 IS Integrierte Schließfolgeregelung: Stellt die korrekte Schließreihenfolge bei zweiflügeligen Türen sicher – Gangflügel schließt zuerst, dann Standflügel Optische Schließkraftanzeige: EN-Größe 2-6 von vorn ablesbar und einstellbar – kein Rätselraten bei der Einstellung Öffnungsdämpfung: Regulierbar, schützt Wände und Möbel vor unkontrolliertem Aufschwingen Universell verwendbar: DIN links und DIN rechts, gleicher Schließkörper – kein Umrüsten nötig Bewährter TS 5000 Schließkörper: Gleiche Qualität und Einstellmöglichkeiten wie der Standard-TS 5000 Feuer- und Rauchschutztüren: Geprüft nach EN 1154 und EN 1158 für den Einsatz an Brand- und Rauchschutztüren Technische Daten EigenschaftWert SchließertypObenliegender Gleitschienentürschließer EinsatzGangflügel, zweiflügelige Türen SchließfolgeregelungIntegriert, mechanisch (EN 1158) EN-Größe2-6 (von vorn einstellbar) Flügelbreite max.1400 mm MontageNormalmontage auf Türblatt, Bandseite DIN-RichtungLinks und rechts verwendbar SchließgeschwindigkeitEinstellbar (von vorn) EndschlagEinstellbar (von vorn) ÖffnungsdämpfungRegulierbar mit optischer Anzeige NormenEN 1154, EN 1158 ZulassungFeuer- und Rauchschutztüren Verfügbare Varianten Art.-Nr.Farbe 027320silberfarbig 027322weiß RAL 9016 Bandgegenseite: Für Montage auf der Bandgegenseite verwenden Sie den GEZE TS 5000 L-IS. Montagehinweise Montageart: Normalmontage auf dem Türblatt (Bandseite) mit Montageplatte Gleitschiene: Wird mit der IS-Gleitschiene (integrierte Schließfolgeregelung) betrieben – diese ist nicht im Lieferumfang enthalten Bandabstand: Maximaler Bandabstand bis 2800 mm (beide Flügel zusammen) Bowdenzug: Die Verbindung zwischen Gangflügel- und Standflügelschließer erfolgt über den Bowdenzug (Art.-Nr. 076198) Einstellung: Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung von vorn einstellbar – kein Abnehmen des Schließers erforderlich TS 5000 IS vs. TS 5000 ISM – Was ist der Unterschied? MerkmalTS 5000 IS (alt)TS 5000 ISM (aktuell) SystemSeparate Gleitschiene + BowdenzugDurchgehende ISM-Gleitschiene SchließfolgeregelungÜber BowdenzugverbindungMechanisch in der Gleitschiene integriert OptikZwei separate GleitschienenEine durchgehende Schiene (30 mm Bauhöhe) VariantenIS, L-ISISM, L-ISM, E-ISM, R-ISM, ECline, SoftClose, Freilauf FeststellungNicht verfügbarE-ISM, R-ISM StatusErsatzteil für BestandsanlagenAktuelle Produktlinie Empfehlung: Für Neuinstallationen das TS 5000 ISM-System verwenden. Der TS 5000 IS ist ausschließlich als Ersatz für bestehende IS-Anlagen vorgesehen. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte Fragen zum GEZE TS 5000 IS Ist der TS 5000 IS mit dem TS 5000 ISM kompatibel?Nein. Der TS 5000 IS verwendet ein eigenes Gleitschienensystem mit Bowdenzug, das nicht mit der ISM-Gleitschiene kompatibel ist. Ein Austausch erfordert den Wechsel des gesamten Systems (Schließer + Gleitschienen). Kann ich nur den Schließkörper tauschen?Ja. Der TS 5000 IS-Schließkörper kann als Ersatzteil in bestehenden IS-Anlagen getauscht werden, ohne die Gleitschiene und den Bowdenzug zu wechseln. Brauche ich den Bowdenzug zusätzlich?Der Bowdenzug (Art.-Nr. 076198) verbindet Gang- und Standflügelschließer und ist für die Schließfolgeregelung erforderlich. Er ist nicht im Lieferumfang des Schließkörpers enthalten. Welche Gleitschiene gehört zum TS 5000 IS?Der TS 5000 IS verwendet die IS-Gleitschiene (nicht die ISM-Gleitschiene). Diese ist als Komplettsystem bestellt worden und wird nicht separat als Einzelartikel geführt. Kann ich den TS 5000 IS an einflügelige Türen montieren?Nein. Der TS 5000 IS ist ausschließlich für zweiflügelige Türen mit Schließfolgeregelung konzipiert. Für einflügelige Türen verwenden Sie den GEZE TS 5000. Welche Farben sind verfügbar?Silberfarbig (027320) und weiß RAL 9016 (027322). Kaufberatung: Welche GEZE Feststellanlage? TS 5000 IS oder TS 5000 ISM — was ist der Unterschied?Der TS 5000 IS nutzt ein Gestänge mit separatem Bowdenzug zur Schließfolgeregelung. Der TS 5000 ISM hat die Schließfolgeregelung kompakt in der Gleitschiene integriert — moderner, wartungsärmer und optisch unauffälliger. Für Neuanlagen empfehlen wir den ISM. Wann brauche ich den TS 5000 IS als Ersatzteil?Der TS 5000 IS ist die richtige Wahl, wenn Sie einen bestehenden IS-Türschließer 1:1 ersetzen müssen, ohne die Bohrlöcher und die Verkabelung zu ändern. Bei einer kompletten Neuanlage wechseln Sie besser auf den TS 5000 L-ISM oder TS 5000 ISM. IS oder separater Schließfolgeregler — was ist Pflicht?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung nach DIN EN 1158 Pflicht. Sie können entweder einen IS/ISM-Türschließer verwenden oder einen separaten SR Schließfolgeregler mit zwei Standard-Türschließern kombinieren. TS 5000 IS oder TS 4000 IS — welcher ist besser?Beide nutzen Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 IS bietet mehr Anschlussmöglichkeiten im TS 5000-Ökosystem. Der TS 4000 IS ist die bewährte Alternative, wenn bereits TS 4000 verbaut sind. Funktional sind beide gleichwertig. Kann ich den TS 5000 IS mit einer Feststellanlage kombinieren?Der TS 5000 IS selbst hat keine Feststellfunktion. Für zweiflügelige Brandschutztüren mit Feststellung und Schließfolgeregelung benötigen Sie den TS 5000 L-ISM oder den TS 5000 L-ISM VPK als Komplettpaket. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).

Dictator Haftmagnet EM GD 60 R 26 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp700 N Haftkraft bei 60 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% / 24 VAC, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft700 NDurchmesser60 mmBetriebsspannung24 VDC ±10% / 24 VACStromaufnahme67 mA (1,6 W)SchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie I-Variante des EM GD 60 ist für Außenbereiche und Feuchträume konzipiert. Mit 700 N Haftkraft hält er mittelschwere Türen zuverlässig. Kann auch an 24 VAC angeschlossen werden. Optional: UV-beständige Vergussmasse.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas ist der Unterschied zwischen GD 60 R und RI?R = seitliche Anschlussklemme (IP 20). RI = wassergeschützte Kabelverschraubung (IP 65). I-Variante kann auch an 24 VAC betrieben werden.Kann ich den GD 60 I auch innen verwenden?Ja. Die IP65-Variante funktioniert auch im Innenbereich und bietet zusätzlichen Schutz.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 60 mm Durchmesser, z. B. AP GD 60 G16 oder AP GD 60 W50.

DICTATOR RM 4000 Rauchmelder Kurz & KnappOptischer Rauchmelder geprüft nach EN 54-7Für DICTATOR Feststellanlagen-Zentrale RZ-24Sehr geringe Falschalarmrate durch StörgrößenfilterungAutomatische RuhewertnachführungAustausch nach max. 8 Jahren erforderlich DICTATOR RM 4000 — Rauchmelder für FeststellanlagenDer DICTATOR RM 4000 ist ein optischer Rauchmelder, geprüft nach EN 54-7, speziell für den Einsatz in Feststellanlagen mit der Zentrale RZ-24. Algorithmen zur Störgrößenfilterung sorgen für eine sehr geringe Falschalarmrate. Die automatische Ruhewertnachführung kompensiert Umgebungsveränderungen.Der photoelektrische Sensor führt alle 4 Sekunden eine Rauchmessung durch. Der Rauchmelder hat kein integriertes Relais — dies senkt die Kosten. Der Austausch ist nach maximal 8 Jahren Betriebszeit erforderlich. Technische DatenEigenschaftWertPrüfungEN 54-7MessprinzipPhotoelektrisch (Streulicht)Messintervallalle 4 SekundenVersorgungsspannung8,5–33 VDCRuhestrom95 µA bei 24 VDCAlarmstrom40 mA bei 24 VDCTemperaturbereich-40 bis +70 °CSchutzartIP 23DGehäusePolykarbonat, weißMax. Lebensdauer8 Jahre LED-AnzeigenLED-StatusBedeutungRot blinkt (1×/s)Einschaltphase (4 Min) — Verdrahtung OKRot DauerlichtAlarmKeine LEDNormalbetriebGelb blinkt (Einschaltphase)Verschmutzungsgrenze erreichtGelb blinkt (alle 4 s)Sensor defekt — sofort austauschen Passende Produkte Hekatron ORS 142 → Alle DICTATOR Rauchmelder Häufige FragenPasst der RM 4000 zu jeder Feststellanlagen-Zentrale?Der RM 4000 ist für die DICTATOR Zentrale RZ-24 konzipiert. Für andere Zentralen muss die Kompatibilität geprüft werden.Warum muss der Rauchmelder nach 8 Jahren getauscht werden?Der photoelektrische Sensor unterliegt einer Alterung. Nach maximal 8 Jahren ist die zuverlässige Funktion nicht mehr gewährleistet.Was bedeutet die gelbe LED?Gelbes Blinken in der Einschaltphase zeigt Verschmutzung an — Reinigung oder Austausch nötig. Gelbes Blinken alle 4 Sekunden bedeutet Sensordefekt — sofortiger Austausch erforderlich.

Dictator Haftmagnet EM GD 50 R 26 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp600 N Haftkraft bei 50 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% / 24 VAC, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft600 NDurchmesser50 mmBetriebsspannung24 VDC ±10% / 24 VACStromaufnahme67 mA (1,6 W)SchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie I-Variante (Baureihe RI) ist für Außenbereiche und Feuchträume konzipiert. Die IP65-Kabelverschraubung von Hirschmann schützt den Anschluss. Der GD 50 I kann auch an 24 VAC angeschlossen werden. Optional: UV-beständige Vergussmasse.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas ist der Unterschied zwischen R und RI?R = seitliche Anschlussklemme (IP 20). RI = wassergeschützte Kabelverschraubung (IP 65). Die I-Variante kann zusätzlich an 24 VAC betrieben werden.Brauche ich die IP65-Variante für Außen?Ja. Nur die I-Variante mit IP 65 ist für Außenbereiche und Feuchträume geeignet.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 50 mm Durchmesser, z. B. AP GD 50 G16 oder AP GD 50 W50.

Dictator Haftmagnet EM GD 70 R 39 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 1.450 N Haftkraft und 70 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp1.450 N Haftkraft bei 70 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% (auch 230 VAC / 230 VDC), 71 mAFunkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft1.450 NDurchmesser70 mmBetriebsspannung24 VDC ±10% (auch 230 VAC / 230 VDC)Stromaufnahme71 mASchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer GD 70 I kombiniert höchste Standardhaftkraft (1.450 N) mit IP65-Schutz — ideal für schwere Türen in Außenbereichen, Tiefgaragen oder Feuchträumen. Auch als 230-VAC- und 230-VDC-Version erhältlich (040208 / 040259).Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Rauchmelder ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 50 R 26 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenGibt es den GD 70 I auch für 230 V?Ja. Neben 24 VDC (040108) auch für 230 VDC (040208) und 230 VAC (040259).Wann brauche ich 1.450 N Haftkraft?Bei schweren Türen — z. B. großen Stahltüren oder Türen mit starkem Türschließer.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 70 mm Durchmesser, z. B. AP GD 70 G20 oder AP GD 70 W54.
