DICTATOR RM 4000 Rauchmelder
125,07 €*
inkl. MwSt
105,10 €
zzgl. MwSt
Lieferzeit 5-10 Werktage
DICTATOR RM 4000 Rauchmelder
Kurz & Knapp
- Optischer Rauchmelder geprüft nach EN 54-7
- Für DICTATOR Feststellanlagen-Zentrale RZ-24
- Sehr geringe Falschalarmrate durch Störgrößenfilterung
- Automatische Ruhewertnachführung
- Austausch nach max. 8 Jahren erforderlich
DICTATOR RM 4000 — Rauchmelder für Feststellanlagen
Der DICTATOR RM 4000 ist ein optischer Rauchmelder, geprüft nach EN 54-7, speziell für den Einsatz in Feststellanlagen mit der Zentrale RZ-24. Algorithmen zur Störgrößenfilterung sorgen für eine sehr geringe Falschalarmrate. Die automatische Ruhewertnachführung kompensiert Umgebungsveränderungen.
Der photoelektrische Sensor führt alle 4 Sekunden eine Rauchmessung durch. Der Rauchmelder hat kein integriertes Relais — dies senkt die Kosten. Der Austausch ist nach maximal 8 Jahren Betriebszeit erforderlich.

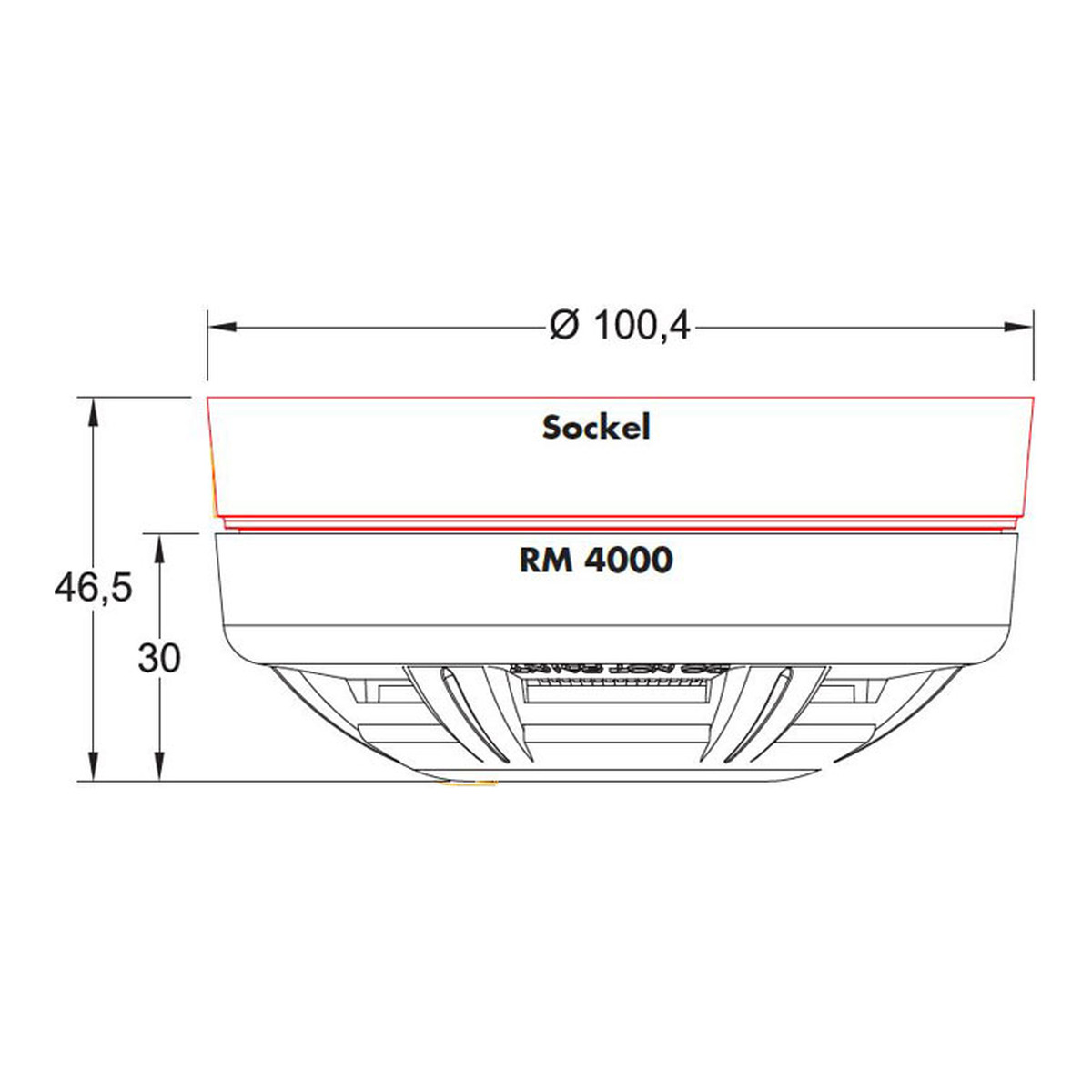

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Prüfung | EN 54-7 |
| Messprinzip | Photoelektrisch (Streulicht) |
| Messintervall | alle 4 Sekunden |
| Versorgungsspannung | 8,5–33 VDC |
| Ruhestrom | 95 µA bei 24 VDC |
| Alarmstrom | 40 mA bei 24 VDC |
| Temperaturbereich | -40 bis +70 °C |
| Schutzart | IP 23D |
| Gehäuse | Polykarbonat, weiß |
| Max. Lebensdauer | 8 Jahre |
LED-Anzeigen
| LED-Status | Bedeutung |
|---|---|
| Rot blinkt (1×/s) | Einschaltphase (4 Min) — Verdrahtung OK |
| Rot Dauerlicht | Alarm |
| Keine LED | Normalbetrieb |
| Gelb blinkt (Einschaltphase) | Verschmutzungsgrenze erreicht |
| Gelb blinkt (alle 4 s) | Sensor defekt — sofort austauschen |
Passende Produkte
Häufige Fragen
Passt der RM 4000 zu jeder Feststellanlagen-Zentrale?
Der RM 4000 ist für die DICTATOR Zentrale RZ-24 konzipiert. Für andere Zentralen muss die Kompatibilität geprüft werden.
Warum muss der Rauchmelder nach 8 Jahren getauscht werden?
Der photoelektrische Sensor unterliegt einer Alterung. Nach maximal 8 Jahren ist die zuverlässige Funktion nicht mehr gewährleistet.
Was bedeutet die gelbe LED?
Gelbes Blinken in der Einschaltphase zeigt Verschmutzung an — Reinigung oder Austausch nötig. Gelbes Blinken alle 4 Sekunden bedeutet Sensordefekt — sofortiger Austausch erforderlich.
