GEZE TS 4000 IS

264,18 €*

inkl. MwSt

222,00 €

zzgl. MwSt

Lieferzeit: 5-10 Werktage

Gestänge

Artikelnummer: 102798

GEZE TS 4000 IS – Gestängetürschließer mit Schließfolgeregelung für zweiflügelige Türen

Kurz & Knapp:

TS 4000 IS Schließer mit integrierter Schließfolgeregelung für zweiflügelige Feuer- und Rauchschutztüren
Schließgrößen EN 1-6, Flügelbreite bis 1400 mm, Bandabstand bis 2800 mm
Einzelner Schließer (102798 ohne, 102798.102421 mit Normalgestänge) — das System braucht zusätzlich einen TS 4000 Schließer mit Gestänge und die Auslösemechanik
Zertifiziert nach EN 1154 und EN 1158

Zuverlässige Schließfolgeregelung für zweiflügelige Brandschutztüren

Der GEZE TS 4000 IS Schließer (ohne Auslösemechanik; 102798 auch ohne Gestänge, 102798.102421 mit Normalgestänge) gehört zum Gestängetürschließersystem TS 4000 IS, das speziell für zweiflügelige Feuer- und Rauchschutztüren konzipiert wurde. Das System besteht aus zwei Türschließern – TS 4000 IS und TS 4000 – mit Gestänge und einer Auslösemechanik, die eine normgerechte Schließfolgeregelung sicherstellt. Dadurch schließt bei zweiflügeligen Türen immer zuerst der Standflügel und anschließend der Gangflügel – eine zwingende Voraussetzung für die Funktion von Brandschutztüren.

Die Auslösemechanik ist in 6 verschiedenen Bandmaß-Bereichen erhältlich und lässt sich so an unterschiedliche Türkonstruktionen anpassen. Der TS 4000 IS eignet sich für Türen mit einem Bandabstand bis 2800 mm und Flügelbreiten bis 1400 mm.

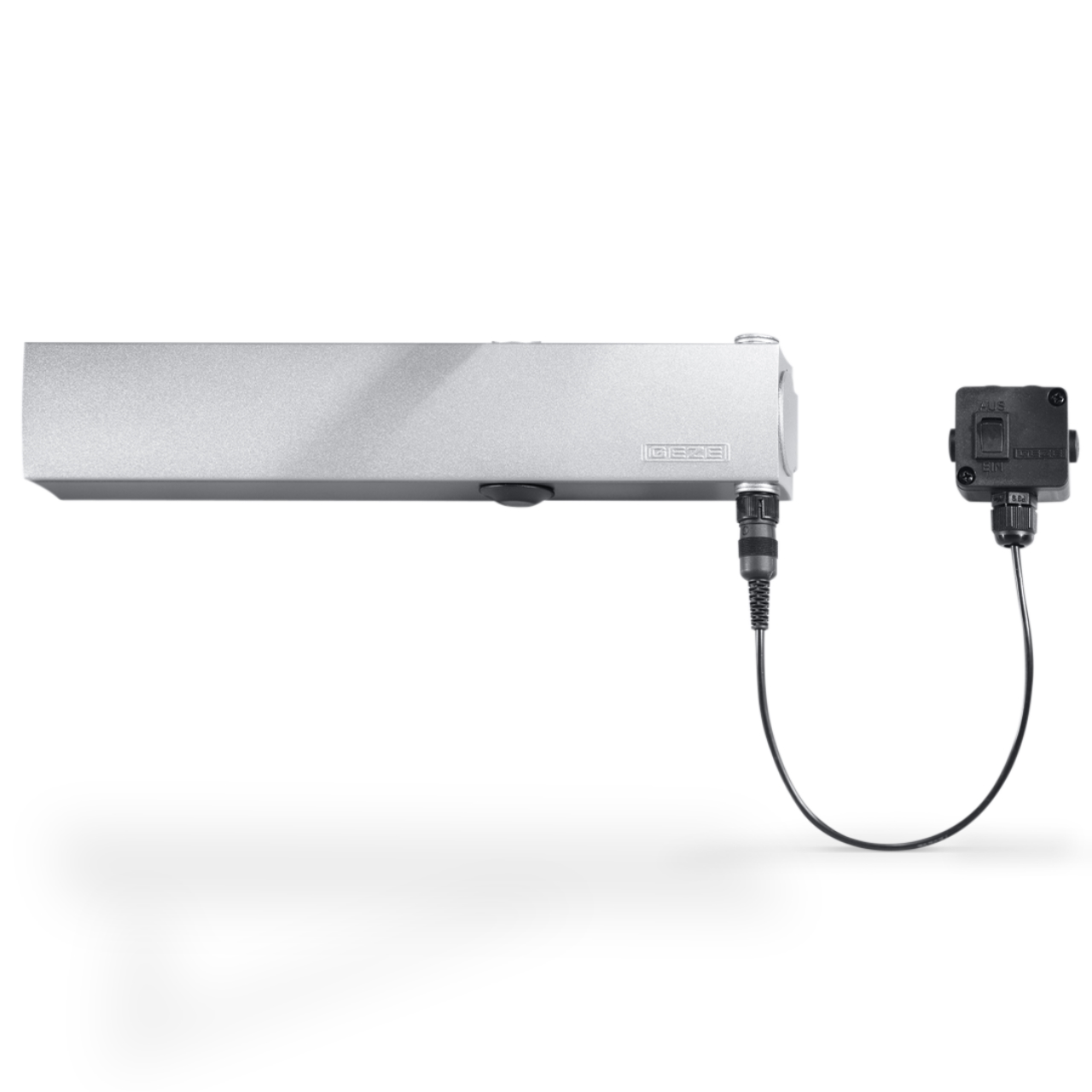

Verwandte Modelle: GEZE TS 4000 (einflügelig) | TS 4000 E (mit Feststellung) | TS 4000 R (mit Rauchmelder) | TS 5000 ISM (Gleitschienen-Alternative) | TS 5000 IS

Ihre Vorteile

Normgerechte Schließfolgeregelung — zuverlässiges Schließen in korrekter Reihenfolge nach EN 1158
Breites Einsatzspektrum — Schließgrößen EN 1-6 für Flügelbreiten bis 1400 mm
Flexibler Bandabstand — für Türkonstruktionen bis 2800 mm Bandabstand geeignet
Brandschutzzertifiziert — zugelassen für Feuer- und Rauchschutztüren
Anpassbare Auslösemechanik — in 6 Bandmaß-Bereichen erhältlich

Technische Daten

Eigenschaft	Wert
EN-Klasse	EN 1–6 (stufenlos einstellbar, pro Schließer)
Max. Flügelbreite	1.400 mm (pro Flügel)
Max. Bandabstand	2.800 mm (zweiflügelig)
Barrierefreiheit (DIN 18040)	Bis 1.100 mm
Max. Öffnungswinkel	180°
Abmessungen pro Schließer	287 × 46 × 60 mm (L × B × H)
Montage	Bandseite (Türblatt) / Kopfmontage BGS
Optische Schließkraftanzeige	Ja
Öffnungsdämpfung	Ja, integriert
Endschlag	Über Gestänge
Schließfolgeregelung	Ja (Gangflügel wartet auf Standflügel)
Auslösemechanik	Nicht enthalten — separat in 6 Bandmaß-Bereichen (1.200–2.700+ mm)
DIN-Richtung	Links/rechts
Brandschutz	Für Feuer- und Rauchschutztüren zugelassen
Normen	EN 1154, EN 1158

Varianten & Ausführungen

Artikelnummer	Ausführung

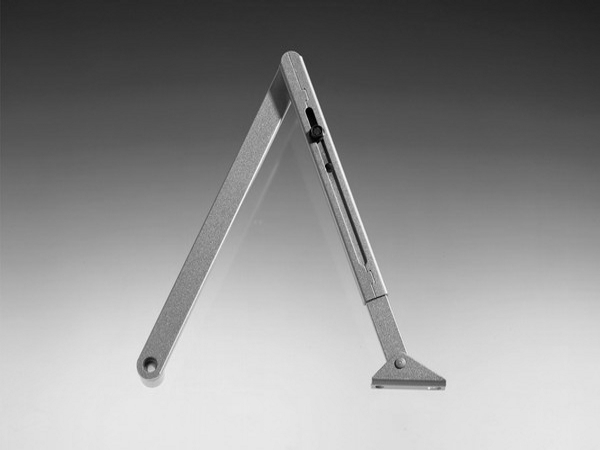

102798.102421	Schließkörper silberfarbig mit Normalgestänge
102798	Schließkörper silberfarbig (ohne Gestänge)

Für die Schließfolgeregelung wird zusätzlich eine Auslösemechanik benötigt.

Montage

Der GEZE TS 4000 IS wird auf der Bandseite der Tür montiert. Für zweiflügelige Brandschutztüren werden zwei Schließkörper benötigt – je einer für Gang- und Standflügel. Die Auslösemechanik wird zwischen den beiden Schließkörpern installiert und stellt die korrekte Schließfolge sicher.

Die Auslösemechanik ist in 6 Bandmaß-Bereichen erhältlich. Bei der Bestellung muss das Bandmaß der Tür angegeben werden, damit die passende Ausführung geliefert wird.

Normen & Zulassungen

Norm	Beschreibung
EN 1154	Türschließmittel mit kontrolliertem Schließablauf
EN 1158	Türkoordinatoren (Schließfolgeregelung)

Zweiflügelige GEZE Türschließer im Vergleich

Für zweiflügelige Brandschutztüren führt GEZE mehrere Systeme mit integrierter Schließfolgeregelung. Die Tabelle stellt die drei gegenüber, die es im Shop gibt: TS 4000 IS, TS 5000 ISM und TS 5000 IS. Der TS 4000 IS arbeitet mit separater Auslösemechanik, der TS 5000 ISM mit durchgehender Gleitschiene.

Modell	EN	Max. Breite	Montage	Besonderheit
TS 4000 IS	EN 1-6	1400 mm	Gestänge + Auslösemechanik	6 Bandmaß-Bereiche, Kopfmontage BGS
TS 5000 ISM	EN 2-6	1400 mm	ISM-Gleitschiene	Durchgehende Schiene, auch als E-ISM und R-ISM
TS 5000 IS	EN 2-6	1400 mm	IS-Gleitschiene	Ältere Bauform (durch ISM abgelöst)

EN-Klassen und Flügelbreiten

EN	Max. Flügelbreite	Anwendung
EN 1	750 mm	Leichte Innentüren
EN 2	850 mm	Leichte Innentüren
EN 3	950 mm	Standard-Innentüren
EN 4	1100 mm	Barrierefreiheit (DIN 18040)
EN 5	1250 mm	Breite Türen, ECline barrierefrei
EN 6	1400 mm	Schwere Brandschutztüren

GEZE TS 4000 IS einstellen — welche Schraube macht was

TS 4000 IS — Lage der Einstellschrauben am GEZE Türschließer

Nr.	Einstellschraube
1	Türschließergröße
2	Schließgeschwindigkeit
4	Öffnungsdämpfung

Anzeige Türschließergröße	Flügelbreite [mm]
1	bis 750
2	750 – 850
3	850 – 950
4	950 – 1100
5	1100 – 1250
6	1250 – 1400

Hinweis: Ein Ventil 3 (Endschlag) und ein Ventil 5 (Schließverzögerung) gibt es nur beim TS 4000 S. Der Endschlag selbst ist auch hier vorhanden — er wird am Gestänge eingestellt, nicht über ein Ventil.

Werkzeug: Schlitzschraubendreher. Gegenprobe: Leichtgängige Tür muss vom Schließer vollständig geschlossen werden — aus mehreren Öffnungswinkeln prüfen.

Alle GEZE-Baureihen im Überblick: GEZE Türschließer einstellen

Typische Einsatzgebiete

Gebäudetyp	Einsatzort	Anforderung	Empfehlung
Krankenhaus	Zweiflügelige Flur-Brandschutztüren	Schließfolgeregelung, EN 1158	TS 4000 IS mit passender Auslösemechanik
Pflegeheim	Stationsabschlüsse zweiflügelig	Brandschutz, Barrierefreiheit	TS 4000 IS; Offenhaltung nur über Feststellanlage (TS 4000 E-IS)
Schule	Zweiflügelige Brandschutztüren Flure	Robuster Betrieb, normgerechter Schluss	TS 4000 IS mit CB flex
Bürogebäude	Treppenhaus-Doppeltüren	Zuverlässige Schließfolge	TS 4000 IS Bandmaß 1.500–1.800 mm
Verwaltungsgebäude	Brandabschnittstüren	Große Bandabstände bis 2.800 mm	TS 4000 IS mit verlängerter Auslösemechanik

Bestellung und Lieferung

Punkt	Angabe
Zahlung	Rechnung, Vorkasse oder PayPal
Lieferzeit	siehe Angabe oben am Artikel
Versand	UPS Standard
Angebot	für Projekte und größere Stückzahlen auf Anfrage

Häufige Fragen zum GEZE TS 4000 IS

Wofür steht „IS" beim TS 4000 IS?
IS = Integrierte Schließfolgeregelung. Das System stellt sicher, dass bei zweiflügeligen Türen der Standflügel vor dem Gangflügel schließt — Pflicht bei Brandschutztüren nach EN 1158.

Die Schließfolge stimmt nicht — der Gangflügel schließt vor dem Standflügel. Was tun?
Auslösemechanik prüfen: Ist der richtige Bandmaß-Bereich gewählt? Die Auslösemechanik gibt es in 6 Bereichen (1.200–2.700+ mm). Falscher Bereich = fehlerhafte Auslösung.

Brauche ich pro Flügel einen eigenen TS 4000?
Ja. Der Gangflügel erhält den TS 4000 IS (mit Schließfolge-Mechanik), der Standflügel einen Standard-TS 4000. Beide Schließer arbeiten zusammen.

Kann ich die Schließfolge auch bei bestehenden TS 4000 nachrüsten?
Ja, durch Austausch des Gangflügel-Schließers gegen einen TS 4000 IS und Montage der passenden Auslösemechanik. Der Standflügel-Schließer kann bleiben.

Was ist die CB flex Mitnehmerklappe?
Die CB flex wird bei überfalzten Türen eingesetzt (bis 210 mm Flügelüberstand). Sie überträgt die Schließfolge-Auslösung auch bei großem Überfalz zuverlässig.

Kann ich zusätzlich eine Feststellung am TS 4000 IS montieren?
Mechanisch nur an Türen ohne Brandschutzanforderung: am Standflügel über das Feststellgestänge TS 4000/2000. An Feuer- und Rauchschutztüren ist eine mechanische Feststellung unzulässig. Am Gangflügel: Nein, die IS-Mechanik ist nicht mit Feststellgestänge kombinierbar. Für Feststellung + Schließfolge den TS 4000 E-IS (elektrisch) verwenden.

Welchen Bandmaß-Bereich brauche ich?
Bandmaß = Abstand Mitte Band Standflügel bis Mitte Band Gangflügel. Bereiche: 1.200–1.500 / 1.500–1.800 / 1.800–2.100 / 2.100–2.400 / 2.400–2.700 / über 2.700 mm.

Kann ich den TS 4000 IS auch ohne Brandschutzanforderung einsetzen?
Ja, die Schließfolgeregelung ist auch bei nicht-brandgeschützten Türen sinnvoll — z. B. wenn zweiflügelige Türen mit Dichtung sauber schließen sollen.

Kaufberatung: GEZE TS 4000 IS — Schließfolgeregelung

TS 4000 IS oder TS 5000 ISM — welche Schließfolgeregelung ist besser?
Das entscheidet die Tür, nicht die Bauart. Der TS 4000 IS ist ein System aus zwei Türschließern mit Gestänge und Auslösemechanik; seine Bowdenzug-Auslösemechanik lässt sich flexibel in der Zarge verlegen, etwa bei Standflügelverriegelungen. Beim TS 5000 ISM sitzt die Schließfolgeregelung in der Gleitschiene — auch sie arbeitet mit einem Drahtseil, das aber in der Schiene liegt und dort zugleich als Vandalismusschutz dient. Wer eine Gleitschienenoptik will oder in der Zarge nichts verlegen kann, nimmt den TS 5000 ISM; wo ein Gestänge zulässig und die Verriegelung im Standflügel mitzuführen ist, bleibt der TS 4000 IS die passende Lösung.

Wann brauche ich überhaupt einen IS-Türschließer?
Bei zweiflügeligen Feuer- und Rauchschutztüren schreibt die DIN EN 1158 eine Schließfolgeregelung vor. Der Standflügel muss immer vor dem Gangflügel schließen. Ohne IS/ISM-Funktion kann der Brandschutz nicht gewährleistet werden.

TS 4000 IS oder TS 5000 IS — was ist der Unterschied?
Der TS 5000 IS regelt die Schließfolge ebenfalls über einen Bowdenzug, läuft dabei aber in einer Gleitschiene statt über ein Gestänge, und lässt sich mit dem TS 5000-Ökosystem kombinieren. Für reine Gestänge-Anlagen ist der TS 4000 IS die günstigere Variante.

Welche Alternativen gibt es zur integrierten Schließfolgeregelung?
Statt eines IS-Türschließers können Sie auch den GEZE SR Schließfolgeregler als separate Komponente einsetzen und mit zwei Standard-Türschließern kombinieren. Der SR wird am Rahmen montiert und steuert die Schließfolge mechanisch.
