GEZE Türschließer einstellen
Kurz & Knapp
- Jede Funktion hat eine eigene Schraube — die Nummern sind bei GEZE über die Baureihen hinweg gleich belegt
- Schraube 1 ist die Türschließergröße; sie richtet sich nach der Flügelbreite, nicht nach dem Gefühl
- Zum Verstellen muss der Schieber ab; TS 5000/4000/3000/2000 Schlitz, TS 1500 PH2 Kreuzschlitz
- Gegenprobe nach jeder Änderung: Die Tür muss auch leichtgängig vollständig schließen
Vor dem Einstellen: Schieber abnehmen
Die Einstellschrauben liegen unter der Abdeckung. Der Schieber wird nach vorn abgezogen und nach dem Einstellen wieder aufgeklipst. Als Werkzeug verlangen TS 5000, TS 4000, TS 3000 und TS 2000 einen Schlitzschraubendreher, der TS 1500 einen PH2-Kreuzschlitz. Die Schrauben sind Ventile — sie werden gefühlvoll und nur in kleinen Schritten gedreht; ein überdrehtes Ventil lässt sich nicht reparieren, dann ist der Schließer fällig.
An Brandschutz-, Rettungsweg- und Fluchtwegtüren gehört das Einstellen in Fachhand: Dort ist eine Mindestschließkraft vorgeschrieben, und die Tür muss aus jeder Stellung sicher ins Schloss fallen. Welche EN-Größe eine Tür braucht, steht unter DIN EN 1154 und die EN-Größe.
GEZE TS 5000 einstellen
| Nr. | Einstellschraube |
|---|---|
| 1 | Türschließergröße |
| 2 | Schließgeschwindigkeit |
| 3 | Endschlag |
| 4 | Öffnungsdämpfung |
| Anzeige Türschließergröße | Flügelbreite [mm] |
|---|---|
| 2 | bis 850 |
| 3 | 850 – 950 |
| 4 | 950 – 1100 |
| 5 | 1100 – 1250 |
| 6 | 1250 – 1400 |
Hinweis: Schließverzögerung (5) gibt es nur bei der Ausführung TS 5000 S.
Werkzeug: Schlitzschraubendreher.
Zum Produkt: GEZE TS 5000

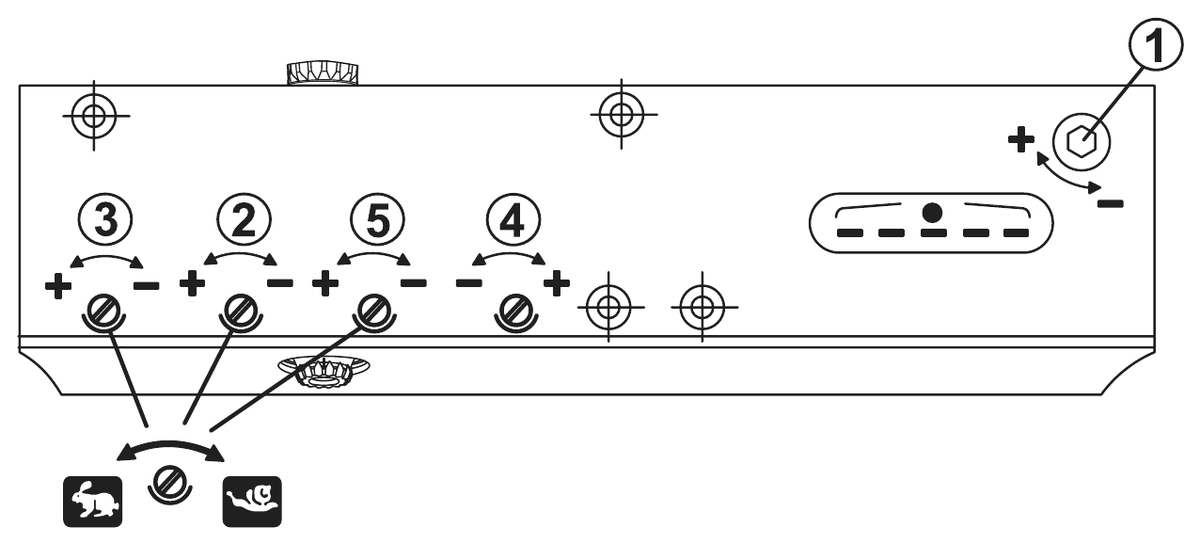

GEZE TS 4000 einstellen
| Nr. | Einstellschraube |
|---|---|
| 1 | Türschließergröße |
| 2 | Schließgeschwindigkeit |
| 4 | Öffnungsdämpfung |
| Anzeige Türschließergröße | Flügelbreite [mm] |
|---|---|
| 1 | bis 750 |
| 2 | 750 – 850 |
| 3 | 850 – 950 |
| 4 | 950 – 1100 |
| 5 | 1100 – 1250 |
| 6 | 1250 – 1400 |
Hinweis: Endschlag (3) und Schließverzögerung (5) gibt es nur bei der Ausführung TS 4000 S.
Werkzeug: Schlitzschraubendreher.
Zum Produkt: GEZE TS 4000 mit Normalgestänge

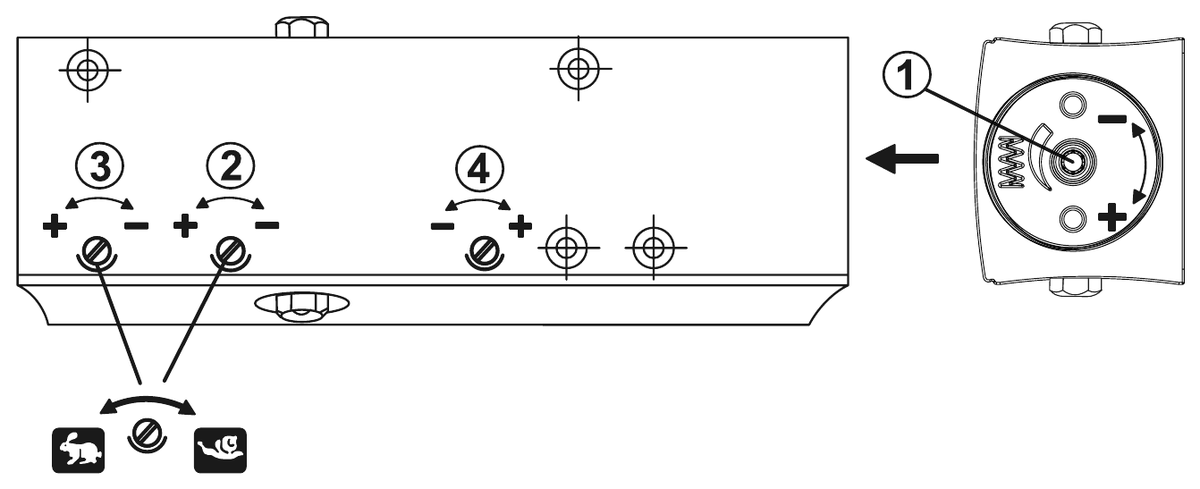

GEZE TS 3000 V einstellen
| Nr. | Einstellschraube |
|---|---|
| 1 | Türschließergröße |
| 2 | Schließgeschwindigkeit |
| 3 | Endschlag |
| Einstellung Türschließergröße | Flügelbreite [mm] |
|---|---|
| Anschlag − | bis 750 |
| 2,5 Umdrehungen | 750 – 850 |
| 5 Umdrehungen | 850 – 950 |
| Anschlag + | 950 – 1100 |
Hinweis: Öffnungsdämpfung (4) gibt es nur bei der Ausführung TS 3000 V BC.
Werkzeug: Schlitzschraubendreher.
Zum Produkt: GEZE TS 3000 V

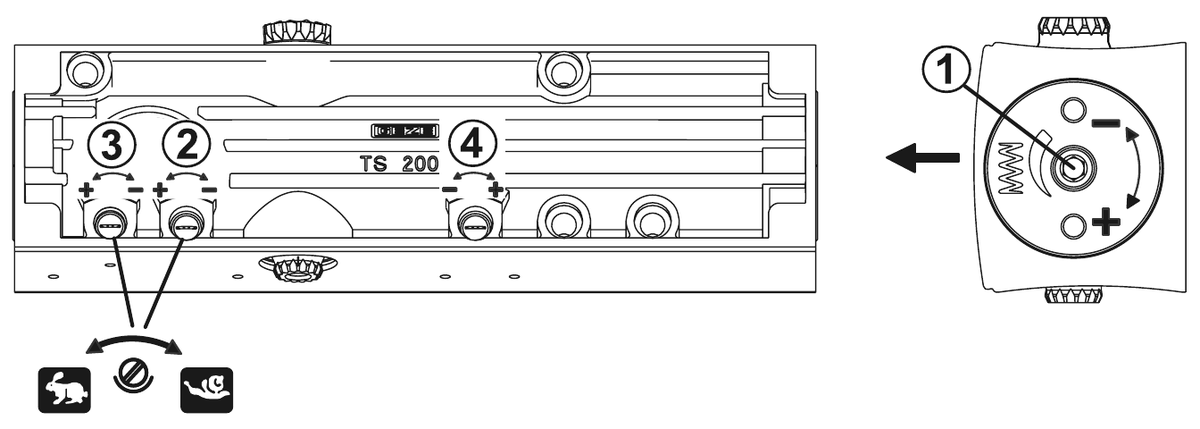

GEZE TS 2000 NV einstellen
| Nr. | Einstellschraube |
|---|---|
| 1 | Türschließergröße |
| 2 | Schließgeschwindigkeit |
| 3 | Endschlag |
| Einstellung Türschließergröße | Flügelbreite [mm] |
|---|---|
| Anschlag − | bis 850 |
| 4 Umdrehungen | 850 – 950 |
| Anschlag + | bis 1100 |
Hinweis: Öffnungsdämpfung (4) gibt es nur bei der Ausführung TS 2000 NV BC.
Werkzeug: Schlitzschraubendreher.
Zum Produkt: GEZE TS 2000 NV

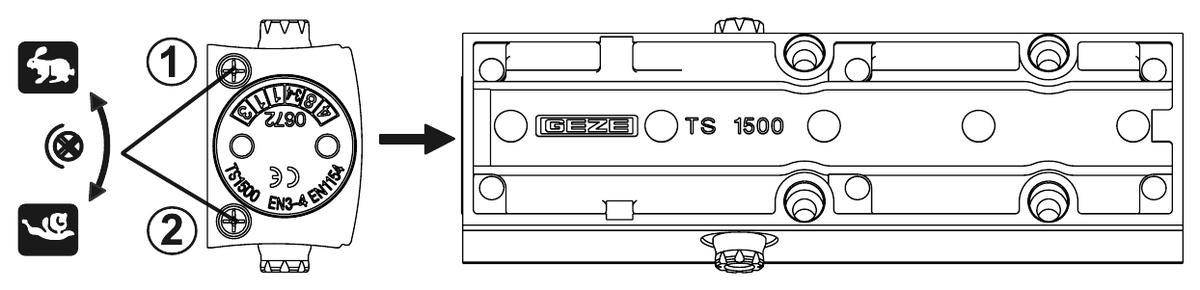

GEZE TS 1500 einstellen
| Nr. | Einstellschraube |
|---|---|
| 1 | Schließgeschwindigkeit |
| 2 | Endschlag |
| Einstellung Türschließergröße | Flügelbreite [mm] |
|---|---|
| Stellung A | 850 – 950 |
| Stellung B | 950 – 1100 |
Hinweis: Türschließergröße wird über Drehen des Gestängeoberteils eingestellt, nicht über eine Schraube.
Werkzeug: PH2 Kreuzschlitz.
Zum Produkt: GEZE TS 1500
Ältere GEZE Türschließer
Die Nummerierung oben gilt für die heute gelieferten Baureihen. Bei älteren Schließern sitzen die Ventile teils an anderer Stelle und tragen keine Nummern — dort hilft die Regel weiter, dass die Ventile in Schließrichtung der Reihe nach wirken: das erste regelt den Hauptteil des Schließwegs, das letzte den Zuschlag kurz vor dem Schloss. Lässt sich ein Schließer gar nicht mehr einstellen oder verliert er Öl, ist er nicht defekt eingestellt, sondern verschlissen — dann wird getauscht.
Die Gegenprobe
Nach jeder Änderung wird die Tür aus mehreren Öffnungswinkeln losgelassen. Sie muss sicher ins Schloss fallen — auch dann, wenn sie leicht läuft. Schließt sie nicht ganz, ist entweder die Größe (Schraube 1) zu klein gewählt, oder der Schließweg ist behindert: schleifende Türblätter, klemmende Dichtungen, Zugluft aus einer Lüftungsanlage. Diese drei Ursachen stecken hinter den meisten Beschwerden und lassen sich nicht wegdrehen.
