DIN EN 1154 und die EN-Größe beim Türschließer

Die Größentabelle nach EN 1154

Jeder Obentürschließer trägt eine Größenangabe nach DIN EN 1154. Sie beschreibt die Schließkraft. Maßgeblich für die Auswahl ist die Breite des Türflügels:

Lesart: Eine Tür mit 1100 mm Flügelbreite fällt in Stärke 4. Eine Tür mit 1101 mm bereits in Stärke 5. Modelle mit Bereichsangabe — etwa EN 2–5 oder EN 1–6 — decken mehrere Stärken ab und werden am Schließer auf den benötigten Wert eingestellt.

Wann eine Nummer größer richtig ist

Die Flügelbreite ist der Regelfall. Nach oben zu korrigieren ist, wenn erschwerende Bedingungen zusammenkommen:

• hohes Türblattgewicht — schwere Brandschutz- oder Vollblatttüren
• Winddruck, Zugluft, Druckdifferenzen: Treppenhäuser, Lüftungsanlagen, Außentüren
• Dichtungen mit hohem Anpressdruck, Bodendichtungen
• Türschließer mit Gestänge auf der Bandgegenseite — ungünstigere Hebelverhältnisse

Was DIN EN 1154 außer der Größe noch klassifiziert

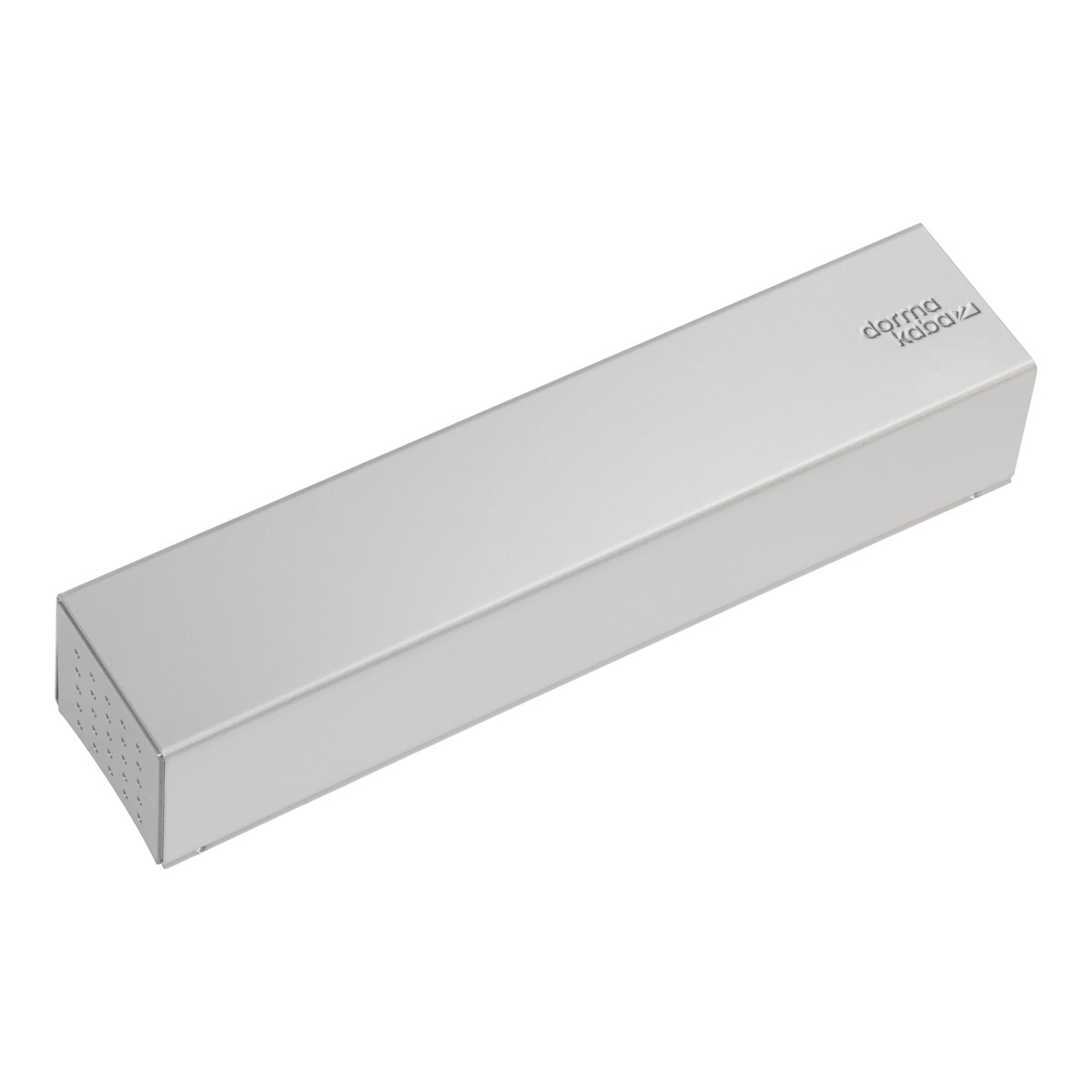

Die Norm beschreibt einen Türschließer über mehrere Eigenschaften, nicht nur über die Kraft. Sie stehen als sechsstellige Kennzeichnung auf dem Gerät — auf der Montageanleitung des dormakaba TS 93 B etwa als 0432-CPR-00026-30   EN 1154:1996/A1:2002/AC:2006   4 8 2-5 1 1 4. Jede Stelle ist eine eigene Klasse:

Weitere Kennzeichnungen aus der Datenbasis: derselbe TS 93 in der großen Ausführung trägt 4 8 5-7 1 1 4, der Bodentürschließer BTS 75 V 3 8 1 1 1 4 (Größe EN 1-4), der TS 73 EMF 4 8 4/5/6 1 1 3. Beim ECO Schulte EFR III endet der Schlüssel auf 0 — Korrosionsklasse 0 heißt: keine Anforderung geprüft. Wer einen Schließer für den Außenbereich sucht, liest also die letzte Stelle, nicht die dritte.

Ausgeschrieben steht dieselbe Klassifizierung in den Produktdaten, hier für einen TS 93 mit Gleitschiene:

Deshalb reicht die bloße Größenangabe nicht, sobald es um eine Brandschutztür oder um den Außenbereich geht: Die Eignung für Feuer- und Rauchschutz und die Korrosionsklasse sind eigene Merkmale. Ein Schließer der passenden Größe ist damit noch nicht automatisch der passende Schließer.

An Feuer- und Rauchschutztüren: mindestens EN 3

An einer Feuer- oder Rauchschutztür ist die EN-Größe keine Komfortfrage mehr. Die Türflügelbreite bleibt die Grundlage, aber nach unten gibt es eine harte Grenze. GEZE formuliert sie in den Montageanleitungen wörtlich so:

Entscheidend ist das Wort „eingestellt". Nicht der Einstellbereich des Geräts muss bei 3 beginnen, sondern der eingestellte Wert muss mindestens 3 betragen. Ein Schließer mit dem Bereich EN 1-4 darf also an einer Brandschutztür eingesetzt werden — er muss dort nur auf 3 oder 4 stehen. Wird derselbe Schließer bei der Montage auf EN 2 heruntergedreht, weil die Tür „zu schwer geht", ist die Anforderung verletzt, ohne dass sich am Gerät etwas ändert. Das ist der häufigste stille Fehler an dieser Stelle.

Ob ein Modell überhaupt zugelassen ist, steht an der 4. Stelle der Kennzeichnung: eine 1 bedeutet geeignet für Feuer- und Rauchschutztüren. Größe und Eignung sind zwei getrennte Angaben — die passende Größe allein sagt nichts über die Brandschutztauglichkeit.

Die Schließzeit: 30 Sekunden sind die Obergrenze

Neben der Kraft regelt die Norm den Schließablauf. Die Tür muss aus jedem Öffnungswinkel kontrolliert ins Schloss laufen; GEZE nennt als Richtwert für die Einstellung der Schließgeschwindigkeit nach EN 1154 rund 5 Sekunden aus 90° Offenstellung.

Für Feuer- und Rauchschutztüren kommt eine feste Obergrenze hinzu. dormakaba schreibt sie im Technikprospekt des TS 83 direkt an die Ausführung mit Schließverzögerung: Diese sei „auch für Feuer- und Rauchschutztüren einsetzbar, jedoch darf hierbei die eingestellte Gesamtschließzeit gemäß DIN EN 1154 30 Sek. nicht überschreiten". Dieselbe Grenze steht als Prüfschritt im Prüfbuch für Feststellanlagen.

Was ein Türschließer an dieser Tür nicht darf

• Mechanisch feststellen. Der Schließer darf die Tür nicht in Offenstellung halten. dormakaba kennzeichnet Rastfeststellarme ausdrücklich als „an Feuer- und Rauchschutztüren nicht zugelassen"; das Kürzel RF (Rastfeststellung) ist in der Datenbasis entsprechend markiert. Eine mechanische Feststellung mit Zulassung für Brandschutztüren gibt es nicht — siehe Mechanische Feststellung.
• Offen stehen bleiben ohne Anlage. Soll die Tür im Alltag offen stehen, ist dafür eine Feststellanlage mit Bauartgenehmigung nötig, die im Brandfall selbsttätig freigibt. Ihre elektrisch gesteuerte Feststellvorrichtung wird nach EN 1155 bewertet, nicht nach EN 1154. Wie das Zusammenspiel funktioniert, steht unter Wie eine Feststellanlage funktioniert.
• Den Standflügel überholen. Bei zweiflügeligen Türen muss der Standflügel vor dem Gangflügel schließen, sonst schließt die Tür nicht dicht. Dafür sorgt ein Schließfolgeregler nach EN 1158.

Norm erfüllt heißt noch nicht: an dieser Tür zulässig

Die Kennzeichnung nach EN 1154 beschreibt das Bauteil. Eine Feuer- oder Rauchschutztür wird aber als Gesamtkonstruktion geprüft — Türblatt, Zarge, Bänder, Schloss und Türschließer zusammen. Deshalb gilt in Deutschland eine zweite Ebene: der Verwendbarkeitsnachweis der Tür.

Praktisch heißt das: Maßgeblich ist, was die Zulassung beziehungsweise Bauartgenehmigung des Türherstellers zulässt, oder eine Herstellererklärung, die den Anbau ausdrücklich erlaubt. Das Prüfbuch für Feststellanlagen bringt es auf den Punkt: „Die vom Türenhersteller vorgegebenen Befestigungspunkte sind maßgeblich." Ein Schließer mit der richtigen Größe und einer 1 an vierter Stelle kann an einer konkreten Tür trotzdem unzulässig sein.

Die Prüfnormen dahinter tragen eigene Nummern: DIN EN 1634-1 („Feuerwiderstandsprüfungen für Tür- und Abschlusseinrichtungen; Teil 1: Feuerschutzabschlüsse"), DIN EN 1634-3 für Rauchschutzabschlüsse und DIN 4102-18, die den Nachweis der Eigenschaft „selbstschließend" als Dauerfunktionsprüfung regelt. Sie prüfen die Tür, nicht den Schließer — der Schließer ist darin ein Bauteil unter mehreren.

Die Nachbarnormen: EN 1155, EN 1158 und DIN 18263

Ein Türschließer mit elektromagnetischer Feststellung wird also nach zwei Normen bewertet — nach EN 1154 als Schließer und nach EN 1155 als Feststellvorrichtung. Zur Schließfolge an zweiflügeligen Türen siehe Schließfolgeregelung.

Neben den europäischen Normen läuft eine nationale Reihe mit: DIN 18263. Sie taucht auf Datenblättern und in Montageanleitungen auf, wo EN 1154 nichts regelt:

Praktische Folge: Sobald an einer Brandschutztür ein Antrieb statt eines Türschließers sitzt, gelten andere Nummern. Die EN-Größe verschwindet dann als Auswahlkriterium, an ihre Stelle treten Flügelgewicht und Flügelbreite nach den Antriebsdaten.

Modelle nach EN-Größe

Auszug aus der Datenbasis. Bereichsangaben bedeuten: am Schließer einstellbar.

Die TS 93- und die TS 98-Reihe sind getrennte Baureihen — Zubehör und Gleitschienen sind nicht gegeneinander austauschbar. Das gilt allgemein: Gleitschienen und Gestänge sind herstellerspezifisch.

Barrierefreiheit — hier gilt eine zweite Zahl

Für barrierefreie Türen gelten DIN 18040-1 und -2 sowie DIN SPEC 1104. Entscheidend ist nicht die Schließkraft an sich, sondern das Öffnungsmoment, das ein Nutzer aufbringen muss.

GEZE führt bei mehreren Modellen deshalb eine eigene Angabe zur barrierefrei nutzbaren Flügelbreite, die kleiner ist als die maximale: Beim TS 5000 sind es 1100 mm gegenüber 1400 mm maximal, beim TS 5000 ECline liegen beide Werte bei 1250 mm. dormakaba reduziert das Öffnungsmoment konstruktiv über die Easy-Open-Technik mit herzförmiger Nockenscheibe — serienmäßig unter anderem in TS 98 XEA, TS 97, TS 93, TS 92 und TS 90.

Wenn beides zusammentrifft — barrierefrei und Brandschutz — wird es eng. Nach unten begrenzt die Brandschutzanforderung die Einstellung auf mindestens EN 3, nach oben begrenzt die Barrierefreiheit das Öffnungsmoment. Der Spielraum, den man sonst durch Herunterdrehen der Schließkraft gewinnt, entfällt damit. Lösen lässt sich das nicht über die Einstellung, sondern über die Konstruktion: Gleitschiene statt Gestänge, ein Modell mit abfallendem Öffnungsmoment — oder, wenn das nicht reicht, ein Drehtürantrieb nach DIN 18263-4 statt eines Türschließers.

Noch ein Detail: das Bohrbild

Montageplatten werden häufig mit dem Zusatz „Bohrbild nach DIN EN 1154 Beiblatt 1" geführt. Das Beiblatt legt die Lage der Befestigungspunkte fest — deshalb passen Platten mit diesem Bohrbild auf die entsprechend gebohrten Türen unterschiedlicher Hersteller. Wann eine Montageplatte überhaupt gebraucht wird, steht unter Montageplatte Türschließer. Daneben steht auf manchen Zeichnungen die Lochgruppe nach DIN 18263 Teil 2 — beide Angaben beschreiben Befestigungsbilder, sie sind nicht dasselbe. An einer Brandschutztür schlägt ohnehin der Türhersteller die Befestigungspunkte vor.

Die lieferbaren Modelle nach Größe und Montageart stehen unter Türschließer.
