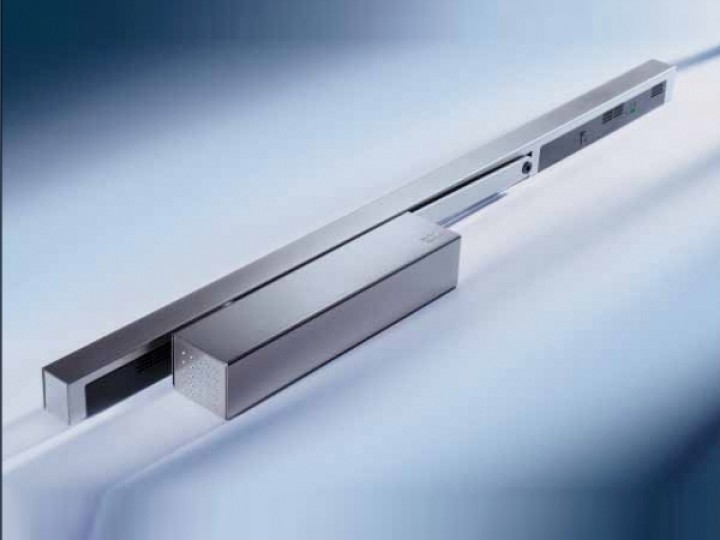

DORMA TS 93 EMR — Türschließer mit Feststellung und integriertem Rauchmelder Kurz & Knapp Komplettset: TS 93 B Türschließer EN 2–5 + G-EMR Gleitschiene mit Feststellung und Rauchmelder Eigenständige Feststellanlage — keine separate RMZ erforderlich Feststellpunkt 80°–140° stufenlos einstellbar, Türbreite bis 1.250 mm Easy-Open-Technologie: 40 % weniger Kraftaufwand (DIN 18040) Serienmäßig Schließverzögerung + Öffnungsdämpfung DIBt bauaufsichtlich zugelassen (Z-6.500-2372), CE-gekennzeichnet Produktbeschreibung Das DORMA TS 93 EMR ist ein Komplettset aus dem dormakaba TS 93 B Türschließer und der G-EMR 140° Gleitschiene mit elektromechanischer Feststellung und integriertem optischem Rauchmelder (EN 54-7). Das System hält Feuer- und Rauchschutztüren im eingestellten Winkel offen und schließt sie bei Raucherkennung, Störung, manueller Auslösung oder Stromausfall automatisch. Der Dorma TS 93 bietet Easy-Open-Technologie mit herzförmiger Nockenscheibe — 40 % weniger Kraftaufwand beim Öffnen. Serienmäßig sind Schließverzögerung und Öffnungsdämpfung integriert. Die universelle Montagekonsole mit Lochgruppensystem ermöglicht den Einsatz an DIN-L und DIN-R Türen. Als eigenständige Feststellanlage mit DIBt-Zulassung benötigt das System keine separate Rauchmeldezentrale. Optional können zusätzliche Deckenmelder RM-N oder über das Funkmodul FM-AP kabellose Melder angeschlossen werden. Vorteile & Besonderheiten Komplette Feststellanlage — Rauchmelder, Netzteil und EMF-Einheit in der Gleitschiene integriert Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand Serienmäßig Schließverzögerung + Öffnungsdämpfung Stufenlos einstellbar — Schließkraft EN 2–5, Feststellpunkt 80°–140°, Endschlag Contur Design — verdeckte Befestigung, höhenverstellbare Gleitschiene, Bauhöhe 30 mm Universal — DIN-L und DIN-R, Bandseite und Bandgegenseite Erweiterbar — Anschluss für Deckenmelder, Handtaster und Funkmodul FM-AP Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104 Lieferumfang Türschließer Dorma TS 93, EN 2–5, mit Montagekonsole Gleitschiene G-EMR 140° mit Hebel und Gleitstück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design), Bauhöhe 30 mm Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Normalmontage Bandseite) Feststellpunkt80°–140°, stufenlos einstellbar Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W Leistungsaufnahme EMF1,4 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchließverzögerungStufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig integriert SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Gewicht TürschließerCa. 3,5 kg MontageBandseite oder Bandgegenseite, einflügelig AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design, Bauhöhe 30 mm FarbenSilberfarbig / Weiß / Edelstahl Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine für dormakaba austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine G-EMR9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Verschleißteil Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen Was enthält das Komplettset?Türschließer TS 93 B EN 2–5 und G-EMR 140° Gleitschiene mit EMF-Einheit, Rauchschalterplatine und Netzteilplatine. Verkleidung und Montagematerial inklusive. Brauche ich eine separate RMZ?Nein. Der Rauchmelder ist integriert — eigenständige Feststellanlage. Optional kann eine RMZ für zusätzliche externe Melder angeschlossen werden. Was ist der Unterschied zum TS 93 EMF?Das TS 93 EMF hat keinen Rauchmelder — es wird eine externe RMZ benötigt. Das TS 93 EMR ist die Komplettlösung mit integriertem Rauchmelder. Gibt es das für zweiflügelige Türen?Ja: TS 93 GSR-EMR 1 (Feststellung Standflügel) oder TS 93 GSR-EMR 2 (beide Flügel). Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba Rauchschalterplatine G-EMR — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Kann das Funkmodul FM-AP angeschlossen werden?Ja. Das FM-AP wird direkt an die Platine angeschlossen — für kabellose RM-F und HT-F. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Auswahl EMR oder EMF?EMR = integrierter Rauchmelder, eigenständige Feststellanlage. TS 93 EMF = nur Feststellung, braucht externe RMZ. Einflügelig oder zweiflügelig?TS 93 EMR für einflügelige Türen. Zweiflügelig: GSR-EMR 2 (beide Flügel) oder GSR-EMR 1 (nur Standflügel). TS 93 EMR oder TS 98 XEA EMR?TS 93 EMR: Contur Design, EN 2–5, bis 1.250 mm. TS 98 XEA EMR: Premium XEA Design, EN 1–6, bis 1.600 mm.

Dorma TS 93 GSR-EMR 2 — Feststellanlage mit Rauchmelder in beiden Flügeln Kurz & Knapp Eigenständige Feststellanlage: 2× Dorma TS 93 + GSR-EMR 2 mit integriertem Rauchmelder Keine externe RMZ erforderlich — 230V AC Anschluss, 24V DC intern Feststellung in Stand- und Gangflügel — maximaler Durchgangskomfort Integrierter optischer Rauchmelder (EN 54-7) DIBt-zugelassen, Schließfolgeregelung nach EN 1158 Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMR 2 ist die Maximalausstattung für zweiflügelige Brandschutztüren: eigenständige Feststellanlage mit Feststellung in beiden Flügeln, integriertem Rauchmelder und Netzteil. Beide Türflügel stehen offen und schließen bei Raucherkennung oder Störung selbsttätig in der korrekten Reihenfolge. Eine separate RMZ ist nicht erforderlich. Das System kann optional mit RM-N Deckenmeldern oder dem Funeo Funksystem erweitert werden. Für Bandgegenseiten-Montage: TS 93 GSR-EMR 2 BG. Für Feststellung nur im Standflügel: TS 93 GSR-EMR 1. Vorteile & Besonderheiten Eigenständige Feststellanlage — keine externe RMZ nötig Beide Flügel festgestellt — maximaler Durchgangskomfort Integrierter Rauchmelder — optisch nach EN 54-7 230V AC direkt — kein separates Netzteil DIBt-zugelassen — bauaufsichtlich genehmigt Easy-Open + Schließfolgeregelung — komfortabel und sicher Erweiterbar — Deckenmelder, Funkmelder, Handtaster Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-EMR 2 Gleitschiene mit Rauchmelder und Netzteil 2× EMF-Einheit (Stand- und Gangflügel) Verbindungskabel Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage (2× Dorma TS 93 + GSR-EMR 2) AnwendungZweiflügelige Türen FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120° je Flügel, stufenlos Anschlussspannung230 V AC +10% / -15%, 50 Hz Ausgang intern24 V DC / 460 mA / 11 W Leistungsaufnahme EMF2,8 W (2× 1,4 W) RauchmelderIntegriert, optisch (EN 54-7) SchutzartIP30 SchutzklasseII Betriebstemperatur-20 °C bis +40 °C Nutzungsdauer Rauchmelder8 Jahre (DIN 14677) SicherungsautomatB10A / B16A bauseitig Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauartgenehmigung als Feststellanlage DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN EN 54-7Optischer Rauchmelder DIN 14677Instandhaltung Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 Jahrendormakaba Rauchschalterplatine G-EMR austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren Netzteilplatine9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik (pro Flügel) Gleitstück9900064001200Mechanischer Verschleiß Kabel GSR-EMR9900064004500Verbindungskabel Zulassungsschild5661345532Pflicht-Typenschild Prüfbuch5372645532Pflichtdokumentation Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Brauche ich eine externe RMZ?Nein. Die GSR-EMR 2 ist eigenständig mit integriertem Rauchmelder und Netzteil. Werden beide Flügel gleichzeitig festgestellt?Ja. Beide Flügel können unabhängig voneinander im Winkel 80°–120° eingestellt werden und lösen bei Alarm gleichzeitig aus. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba G-EMR Raucherkennung. Gibt es die Variante für Bandgegenseite?Ja, das TS 93 GSR-EMR 2 BG. Wann sind zusätzliche Deckenmelder nötig?Bei Sturzabstand über 1 m. Dann RM-N montieren. Kaufentscheidung GSR-EMR 2 oder GSR-EMR 1?EMR 2 = Feststellung beide Flügel. GSR-EMR 1 = nur Standflügel (günstiger). EMR 2 oder EMF 2?EMR 2 = eigenständig, kein Zusatzgerät. GSR-EMF 2 = günstiger, braucht aber externe RMZ. Bandseite oder Bandgegenseite?Dieses Set für Bandseite. TS 93 GSR-EMR 2 BG für Bandgegenseite.

GEZE TS 5000 ECline mit Gleitschiene und FeststelleinheitBarrierefreier Gleitschienentürschließer mit Öffnungsunterstützung und mechanischer Feststelleinheit für einflügelige Türen bis 1250 mm nach DIN 18040 Kurz & KnappDer GEZE TS 5000 ECline mit Feststelleinheit verbindet barrierefreie Öffnungsunterstützung mit mechanischer FeststellungDie in die Gleitschiene integrierte ECline-Technologie reduziert den Kraftaufwand beim Öffnen erheblich — ideal für DIN 18040 konforme ZugängeDie mechanische Feststelleinheit hält die Tür ohne Strom in gewünschter PositionEN 3-5, bis 1250 mm FlügelbreiteNicht für Brandschutztüren geeignet. BeschreibungDer GEZE TS 5000 ECline mit Feststelleinheit ist ein obenliegender Gleitschienentürschließer, der speziell für barrierefreie Gebäudezugänge entwickelt wurde. Die in die Gleitschiene integrierte Öffnungsunterstützung (ECline-Technologie) ermöglicht ein besonders leichtes Öffnen der Tür — auch für Personen mit eingeschränkter Mobilität, Rollstuhlfahrer oder Kinder.Ergänzt wird der Türschließer durch eine mechanische Feststelleinheit, die direkt in der ECline-Gleitschiene montiert wird. Diese hält die Tür rein mechanisch in einer frei wählbaren Position offen. Die Haltekraft ist stufenlos einstellbar und die Feststellposition überfahrbar. Die Feststellung kann bei Bedarf ein- und ausgeschaltet werden.Wichtig: Die mechanische Feststelleinheit arbeitet ohne Strom und gibt die Tür bei Rauch oder Brand nicht automatisch frei. Der Einsatz an Feuer- und Rauchschutztüren ist daher nicht zulässig. Für Brandschutztüren sind elektrische Feststellanlagen erforderlich.Die Schließkraft ist stufenlos von EN 3 bis EN 5 einstellbar. Alle Funktionen — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — sind von vorn zugänglich. Eine optische Schließkraftanzeige erleichtert die Einstellung. Der Türschließer eignet sich für rechts und links angeschlagene einflügelige Anschlagtüren bis 1250 mm Flügelbreite. VorteileBarrierefreie Öffnungsunterstützung: Die ECline-Technologie in der Gleitschiene reduziert den Kraftaufwand beim Öffnen erheblich — konform nach DIN 18040Mechanische Feststellung ohne Strom: Hält die Tür rein mechanisch in gewünschter Position offen, kein Stromanschluss erforderlichEinstellbare Haltekraft: Feststellkraft stufenlos anpassbar, Feststellposition überfahrbar, ein-/ausschaltbarKein erhöhter Montageaufwand: Gleiche Montage wie Standard-Gleitschienensysteme der TS 5000-SerieFür links und rechts angeschlagene Türen: Ohne Umstellung verwendbarAlle Funktionen von vorn einstellbar: Schließkraft, Schließgeschwindigkeit, Endschlag und ÖffnungsdämpfungOptische Schließkraftanzeige: Schnelle visuelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-5 (stufenlos einstellbar)Max. Flügelbreite1250 mmBarrierefreiheitDIN 18040 bis EN 5 (1250 mm)Schließkörper287 × 47 × 60 mmECline-Gleitschiene452,5 × 33 × 30 mmMax. Öffnungswinkel180°FeststellbereichStufenlos einstellbar (ca. 80°–130°)FeststellartMechanisch (ohne Strom)HaltekraftStufenlos einstellbar, ein-/ausschaltbarFeststellpositionÜberfahrbarÖffnungsdämpfungHydraulisch einstellbarEndschlagÜber Ventil (hydraulisch)SchließkraftanzeigeOptisch (von vorn ablesbar)TüranschlagRechts und links ohne UmstellungBrandschutzNicht zulässig (mechanische Feststellung) MontageartenMontageartPositionHinweisTürblattmontageBandseiteStandardmontage — alle Funktionen verfügbarKopfmontageBandgegenseiteÖffnungsdämpfung nicht wirksam EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJaEN 41100 mmJaEN 51250 mmJaHinweis: Die ECline-Öffnungsunterstützung ermöglicht Barrierefreiheit nach DIN 18040 über den gesamten Einstellbereich bis EN 5. MontagehinweiseDie Montage des GEZE TS 5000 ECline mit Feststelleinheit erfolgt in drei Schritten:Türschließer montieren: GEZE TS 5000 ECline Schließer auf dem Türblatt an der Bandseite befestigen. Die beiliegende Montageplatte ermöglicht eine saubere Montage ohne zusätzliches Zubehör.ECline-Gleitschiene montieren: Die Gleitschiene mit integrierter Öffnungsunterstützung am Türrahmen/Sturz befestigen. Der Gleitschienenhebel wird in den Schließer eingehängt.Feststelleinheit einsetzen: Die mechanische Feststelleinheit wird in die ECline-Gleitschiene eingesetzt. Haltekraft nach Bedarf einstellen.Montageplatte: Die Montageplatte für den Türschließer ist im Lieferumfang enthalten. Bei Sturzmontage kann ein separater Sturzfutterwinkel erforderlich sein.Einstellung: Alle Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung) sind von vorn einstellbar. Die optische Schließkraftanzeige zeigt die eingestellte EN-Größe an. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN 18040: Barrierefreies Bauen — Öffnungskräfte erfüllt bis EN 5 (1250 mm)CE-KennzeichnungHinweis: Der GEZE TS 5000 ECline ohne Feststelleinheit ist für Feuer- und Rauchschutztüren zugelassen. Mit mechanischer Feststelleinheit ist der Einsatz an Brandschutztüren nicht zulässig, da die Tür bei Rauch nicht automatisch freigegeben wird. Häufig gestellte FragenWas ist der Unterschied zwischen ECline und einem Standard-TS 5000?Der GEZE TS 5000 ECline verfügt über eine in die Gleitschiene integrierte Öffnungsunterstützung. Die Tür lässt sich dadurch mit deutlich weniger Kraftaufwand öffnen. Der Standard-TS 5000 hat diese Funktion nicht und deckt dafür den Bereich EN 2-6 ab (ECline: EN 3-5).Kann ich die mechanische Feststellung nachträglich deaktivieren?Ja. Die Feststelleinheit ist ein- und ausschaltbar. Im ausgeschalteten Zustand verhält sich der Türschließer wie ein GEZE TS 5000 ECline ohne Feststellung.Warum darf die mechanische Feststellung nicht an Brandschutztüren verwendet werden?Mechanische Feststelleinheiten halten die Tür rein mechanisch offen — ohne elektrische Anbindung an einen Rauchmelder. Bei Rauch oder Brand wird die Tür nicht automatisch freigegeben. An Brandschutztüren sind nach Bauordnung nur elektrische Feststellanlagen mit Rauchauslösung zulässig.Welche Alternative gibt es für Brandschutztüren mit Feststellung und ECline?Für Brandschutztüren eignet sich der GEZE TS 5000 E ECline mit elektrischer Feststellung oder der GEZE TS 5000 R ECline mit integriertem Rauchschalter in der R-Gleitschiene.Was ist im Lieferumfang enthalten?Das Komplett-Set enthält: GEZE TS 5000 ECline Schließer EN 3-5 (143640), ECline-Gleitschiene mit Öffnungsunterstützung (143572), mechanische Feststelleinheit (148820), Montageplatte, Montagematerial und Bohrschablone.Ist die Öffnungsunterstützung abschaltbar?Ja. Die ECline-Öffnungsunterstützung kann bei Bedarf deaktiviert werden, beispielsweise bei starker Windbelastung oder Druckunterschieden. Häufige Fragen zur Türschließer-AuswahlWas bringt die Feststelleinheit beim ECline?Die mechanische Feststelleinheit (Art. 148820) hält die Tür in einer festen Position offen — ohne Strom. Im Unterschied zu elektrischen Feststellanlagen (TS 5000 E/R) schließt die Tür nicht automatisch bei Alarm, sondern muss manuell gelöst werden. Daher nicht für Brandschutztüren mit Feststellpflicht geeignet.Für welche Anwendungen eignet sich der ECline mit Feststellung?Für barrierefreie Innentüren ohne Brandschutzanforderung, die zeitweise offen stehen sollen — z.B. Praxistüren, Büroflure, Zugangstüren in Pflegeeinrichtungen. Für Brandschutztüren mit Offenhaltung brauchen Sie den TS 5000 E oder R.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Nicht der ECline mit Feststellung (mechanisch, keine Brandschutz-Auslösung). Sondern: TS 5000 EFS (Freilauf + externe RSZ) oder TS 5000 RFS (Freilauf + integrierter Rauchmelder). Beide schließen im Brandfall selbstständig.Welche EN-Klasse brauche ich?Der ECline mit Feststellung hat EN 3-5 (bis 1250 mm). Für breitere Türen (bis 1400 mm / EN 6) den TS 5000 mit Normalschiene und Feststelleinheit (Art. 017924) oder den TS 5000 E/R verwenden.Kann ich die Feststelleinheit nachrüsten?Ja. Wenn Sie bereits einen TS 5000 ECline haben, können Sie die mechanische Feststelleinheit (Art. 148820) nachträglich in die ECline-Gleitschiene einsetzen. Der Schließerkörper bleibt unverändert.Wie oft muss der ECline mit Feststellung gewartet werden?Jährliche Kontrolle: Öffnungsunterstützung, Feststellfunktion und Schließkraft prüfen. Da keine Brandschutz-Feststellanlage, entfällt die Pflichtprüfung nach DIN 14677. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ECline mit Feststellung kombiniert Barrierefreiheit mit mechanischer Offenhaltung. Die Tabelle zeigt die Unterschiede zu elektrischen Feststellanlagen. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

DORMA TS 73 EMF - Elektrohydraulische Feststellanlage EN 4 Scherengestänge-Türschließer mit integrierter elektrohydraulischer Feststellung für Feuer- und Rauchschutztüren. Kurz & Knapp Scherengestänge-Türschließer EN 4 mit integrierter elektrohydraulischer Feststellung Feststellpunkt frei wählbar: 75° bis 180° 24V DC Betrieb - benötigt externe Rauchmeldezentrale (RMZ) Bei Rauchalarm oder Stromausfall: automatische Schließung Türblattbreite bis 1.400 mm, geprüft nach EN 1154 und EN 1155 Optional als Freilauftürschließer einsetzbar Produktbeschreibung Der DORMA TS 73 EMF ist ein Scherengestänge-Türschließer mit integrierter elektrohydraulischer Feststellung für Feuer- und Rauchschutztüren. Die Tür wird an einem frei wählbaren Feststellpunkt zwischen 75° und 180° offen gehalten. Die Feststellung arbeitet mit 24V DC und benötigt eine externe Rauchmeldezentrale (RMZ) mit angeschlossenem Rauchmelder. Bei Rauchalarm, Handausloesung oder Stromausfall gibt die elektrohydraulische Feststellung automatisch frei - die Tür schliesst selbsttätig. Der TS 73 EMF kann optional als Freilauftürschließer betrieben werden: Die Tür ist dann frei beweglich (ohne Schließwiderstand) und schliesst nur bei Alarm oder Stromausfall. Dies erleichtert den Durchgang insbesondere für mobilitaetseingeschraenkte Personen. Vorteile & Besonderheiten Integrierte Feststellanlage - ein Geraet statt separater Haftmagnet + Schließer Feststellpunkt 75°-180° - frei wählbar je nach Einbausituation Fail-Safe - bei Stromausfall schliesst die Tür automatisch Optional Freilauf - Tür frei beweglich, schliesst nur bei Alarm EN 1154 + EN 1155 - als Türschließer und Feststellvorrichtung geprüft Technische Daten EigenschaftWert SchließkraftEN 4 (weitere Größen: EN 5, EN 6) Max. Türblattbreite1.400 mm Öffnungswinkelbis 180° Feststellpunkt75°–180°, frei wählbar Schließgeschwindigkeit2 Bereiche, getrennt einstellbar Spannungsversorgung24V DC Leistungsaufnahmeca. 3,5 W (Halten) AntriebNockenscheibe GestängetypScherengestänge (Normalgestänge) RauchmelderNicht integriert — externe RMZ erforderlich MontageTürblattmontage Bandseite AnschlagrichtungDIN-L/DIN-R universell FreilaufOptional einstellbar NormenDIN EN 1154, DIN EN 1155 Montage & Anschluss Der TS 73 EMF wird wie ein normaler Scherengestänge-Türschließer auf dem Türblatt montiert. Zusaetzlich ist ein 24V DC Kabel zur Rauchmeldezentrale (RMZ) erforderlich: RMZ - steuert die Feststellung, überwacht Rauchmelder Rauchmelder - RM-N (Kabel) oder RM-F (Funk) an die RMZ Optional: Handausloesetaster, Funkmodul FM AP Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen CE-KennzeichnungKonformität dormakaba Scherengestänge-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 83380101013-61.600 mmKomfort, Öffnungsdämpfung, AC TS 73 V370101012-41.100 mmKompakt 225 mm, Öffnungsdämpfung TS 73 EMF5301010141.400 mmElektr. Feststellung, 24V DC TS 72222321013-41.100 mmClassicLine, Montageplatte TS 71222121013-41.100 mmClassicLine, Zahntrieb, günstigst Haeufig gestellte Fragen Braucht der TS 73 EMF eine Rauchmeldezentrale?Ja. Der TS 73 EMF hat keinen integrierten Rauchmelder. Eine externe RMZ mit Rauchmelder (RM-N oder RM-F) ist Pflicht für den Betrieb als Feststellanlage. TS 73 EMF oder TS 93 EMR?TS 73 EMF: Scherengestänge, 24V DC, RMZ nötig, EN 4. TS 93 EMR mit Raucherkennung: Gleitschiene, 230V AC, Rauchmelder integriert, EN 2-5 - eigenständige Feststellanlage ohne RMZ. Was passiert bei Stromausfall?Die Feststellung gibt automatisch frei und die Tür schliesst selbsttätig (Fail-Safe-Prinzip). Was ist der Freilauf-Modus?Die Tür bewegt sich frei ohne Schließwiderstand. Erst bei Alarm oder Stromausfall wird die Schließfunktion aktiviert. Für zweifluegelige Türen?Grundsaetzlich möglich. Die Schliessfolge muss über die RMZ oder einen separaten SR 390 gesteuert werden. Welche Peripherie brauche ich?Mindestens: RMZ + Rauchmelder (RM-N oder RM-F). Optional: Handausloesetaster, Funkmodul FM AP, Pruefbuch. Kaufentscheidung Scherengestänge oder Gleitschiene als Feststellanlage?TS 73 EMF: Wenn Scherengestänge gewünscht oder vorhandene Bohrungen genutzt werden sollen. dormakaba TS 93 EMR: Eigenständige Lösung ohne RMZ (230V AC, Rauchmelder integriert). Brauche ich ein Prüfbuch?Ja. Jede Feststellanlage an Feuer-/Rauchschutztüren benötigt ein Prüfbuch nach DIN 14677 für die Dokumentation der monatlichen und jährlichen Prüfungen. Wie oft muss ein Türschließer gewartet werden?Reine Türschließer (ohne Feststellanlage): Sichtprüfung und Funktionsprüfung einmal jährlich. Schließgeschwindigkeit und Endschlag bei Bedarf nachjustieren. Feststellanlagen: Monatliche Funktionsprüfung + jährliche Wartung durch Fachfirma (DIN 14677). EMF oder EMR — was ist der Unterschied?EMF: Elektromechanische Feststellung, 24V DC, braucht externe Rauchmeldezentrale (RMZ) + Rauchmelder. EMR: Integrierter Rauchmelder, 230V AC, eigenständige Feststellanlage ohne externe Komponenten.
