Türöffnungsbegrenzer als Komplett-Set — Gerät und Befestigung in einer Bestellung
- Begrenzer plus Flügelböckchen plus wandseitige Befestigung als abgestimmte Einheit — statt drei Positionen einzeln zusammenzusuchen
- Drei Baureihen im Set: TB 10-23 für Innen- und leichte Türen, TB 14-28 für Außen-, Industrie- und schwere Türen, TBR 10-28 mit einstellbarer Dämpfkraft
- TB 10-23 und TB 14-28 zusätzlich mit Feststelleinheit, die die Tür in geöffneter Stellung hält
- Jedes Set in drei Anbauvarianten: Flansch für die Direktmontage, Winkel 40 × 40 mm für abgesetzte, Winkel 50 × 40 mm für flache Montage
- Alle Sets haben 250 mm Hub — wer einen anderen Hub oder die progressive Baureihe TBP braucht, stellt sich das Gerät einzeln zusammen
Warum es die Sets gibt
Ein Türöffnungsbegrenzer allein hängt in der Luft. Damit er arbeiten kann, braucht er auf der Flügelseite ein Flügelböckchen und auf der Wand- oder Zargenseite ein Befestigungsteil, das zur Einbausituation passt — Flansch, Winkel oder Platte. Wer die Teile einzeln bestellt, muss den Bolzendurchmesser, die Bauhöhe und den Abstand zwischen den Anschlagpunkten selbst aufeinander abstimmen. Genau dort entstehen die Nachbestellungen.
Die Komplett-Sets nehmen diese Abstimmung ab: Gerät, Flügelböckchen und wandseitige Befestigung kommen aufeinander abgestimmt in einer Bestellung. Übrig bleibt eine einzige Entscheidung, die Sie treffen müssen — welche der drei Anbauvarianten zu Ihrer Wand passt. Die Sets decken den häufigsten Fall ab: 250 mm Hub in den drei gängigsten Baureihen. Alles darüber hinaus, also andere Hublängen, die progressive Baureihe TBP und die Schwerlastbauform TBR 14-35, wird aus Einzelteilen zusammengestellt.
Verwandte Kategorien
- Türöffnungsbegrenzer — Übersicht mit dem Vergleich aller Baureihen
- Montagezubehör — Böckchen, Flansche, Winkel, Bolzen und Platten einzeln
- Türfeststeller — wenn die Tür nur festgehalten, nicht gebremst werden soll
- Türdämpfer — für die Gegenrichtung: Abbremsen kurz vor dem Schließen
Die Sets im Vergleich
Fünf Sets, drei Baureihen, ein Hub. Was sie unterscheidet, steht in zwei Spalten:
| Set | Baureihe | Dämpfung | Feststellung | Einsatzbereich laut Hersteller |
|---|---|---|---|---|

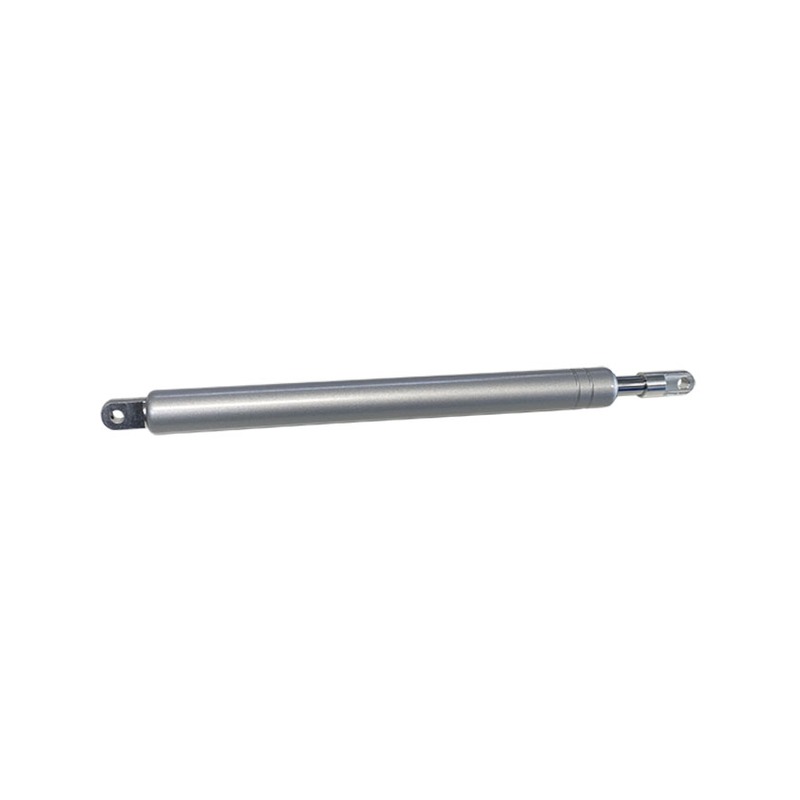

| Set TB 10-23 Hub 250 mm | TB 10-23 (Ø 10 / Ø 23 mm) | Standard, ab ca. 40° | nein | Innentüren und leichte Türen |
| Set TB 10-23 Hub 250 mm mit Feststellung | TB 10-23 | Standard, ab ca. 40° | ja | Innentüren und leichte Türen |
| Set TB 14-28 Hub 250 mm | TB 14-28 (Ø 14 / Ø 28 mm) | Standard, ab ca. 40° | nein | mittlere und schwere Türen mit Windbelastung, Nebeneingangstüren |
| Set TB 14-28 Hub 250 mm mit Feststellung | TB 14-28 | Standard, ab ca. 40° | ja | mittlere und schwere Türen mit Windbelastung |
| Set TBR 10-28 Hub 250 mm regulierbar | TBR 10-28 (Ø 10 / Ø 28 mm) | einstellbar, ab ca. 40° | nein | extreme Einsatzsituationen, übergroße Türen und Tore |
Für alle gilt: Dämpfung beim Ausfahren der Kolbenstange, also beim Öffnen der Tür; Türgewicht bis 200 kg, schwerere Türen auf Anfrage; maximal 120° Öffnungswinkel, je nach Ausführung und Einbausituation weniger. Die Zahlenpaare im Baureihennamen sind Maße — Durchmesser der Kolbenstange und des Zylinders.
Nicht als Set erhältlich sind die progressive Baureihe TBP 10-29 und die Schwerlastbauform TBR 14-35; ebenso alle Hublängen außer 250 mm. Diese Geräte werden aus dem Einzelsortiment und dem Montagezubehör zusammengestellt.
Wonach ausgewählt wird
Drei Entscheidungen führen zum Set, eine vierte kann es ausschließen:
| Schritt | Situation | Ziel |
|---|---|---|
| 1 — Baureihe | Innentür, leichter Flügel | TB 10-23 |
| 1 — Baureihe | Außentür, Nebeneingang, Industrietür, Windbelastung | TB 14-28 |
| 1 — Baureihe | Belastung schwankt oder lässt sich vorher nicht bestimmen | TBR 10-28 — die Dämpfkraft wird an der eingebauten Tür eingeregelt |
| 2 — Feststellung | Die Tür soll in geöffneter Stellung stehen bleiben | Ausführung mit Feststelleinheit (nur TB 10-23 und TB 14-28) |
| 3 — Anbauvariante | Direktmontage an Wand oder Zarge | Anbauset 1 mit Befestigungsflansch |
| 3 — Anbauvariante | Der Anschlagpunkt muss von der Wand abgesetzt werden | Anbauset 2 mit Befestigungswinkel 40 × 40 mm |
| 3 — Anbauvariante | Wenig Platz, flache Bauweise nötig | Anbauset 3 mit Befestigungswinkel 50 × 40 mm |
| 4 — Ausschluss | Über der Tür sitzt ein Obentürschließer | Kein Set — die Kombination ist für TB 14-28 und TBP 10-29 mit 300 oder 400 mm Hub vorgesehen, die Sets führen durchgehend 250 mm |
| 4 — Ausschluss | Tür in einem Flucht- oder Rettungsweg | Kein Set — der Hersteller nennt dafür die Baureihe TBP, die es nicht als Set gibt; siehe Flucht- & Rettungswege |
| 4 — Ausschluss | Anderer Hub als 250 mm nötig | Kein Set — Gerät und Zubehör einzeln zusammenstellen |
Häufige Fragen zu den Komplett-Sets

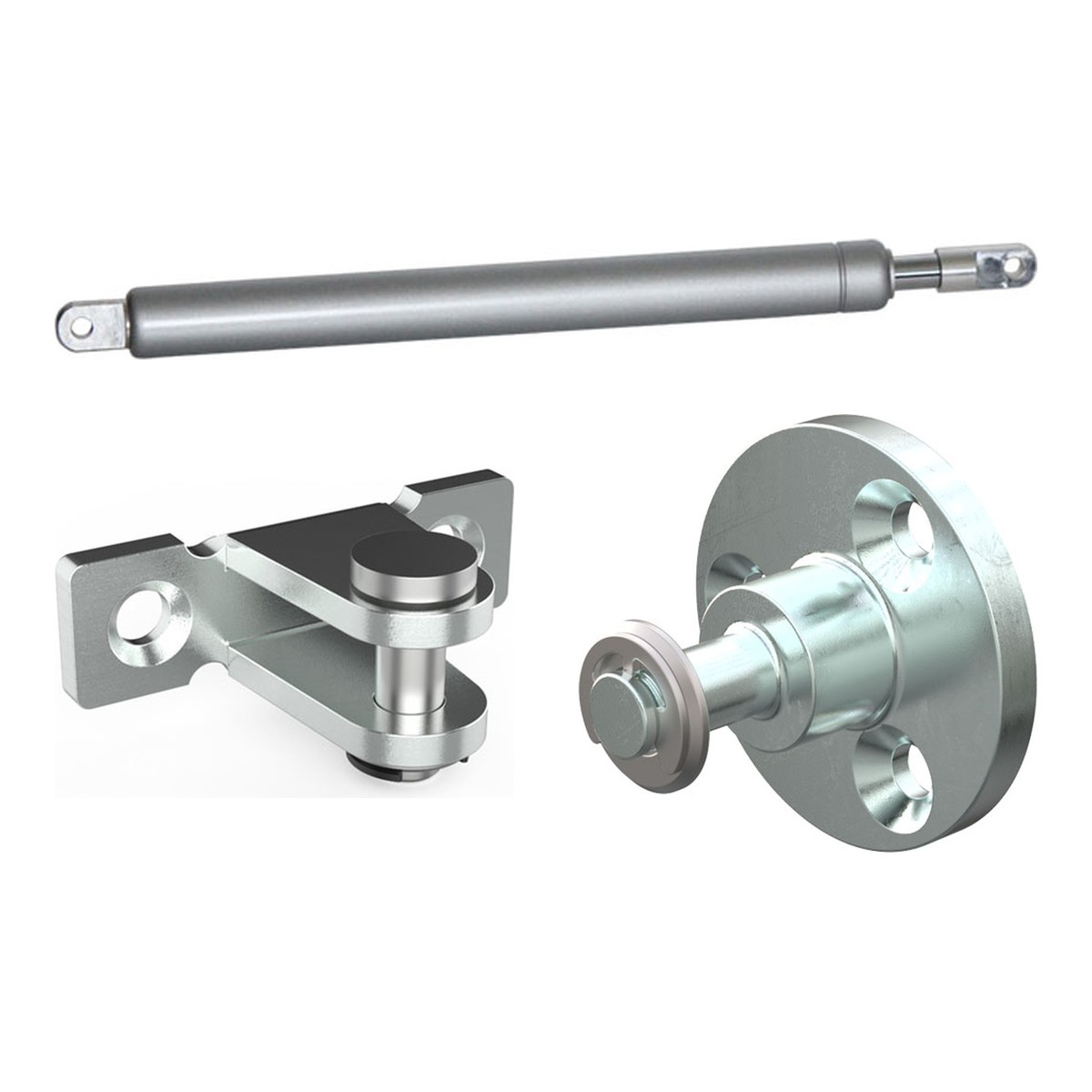

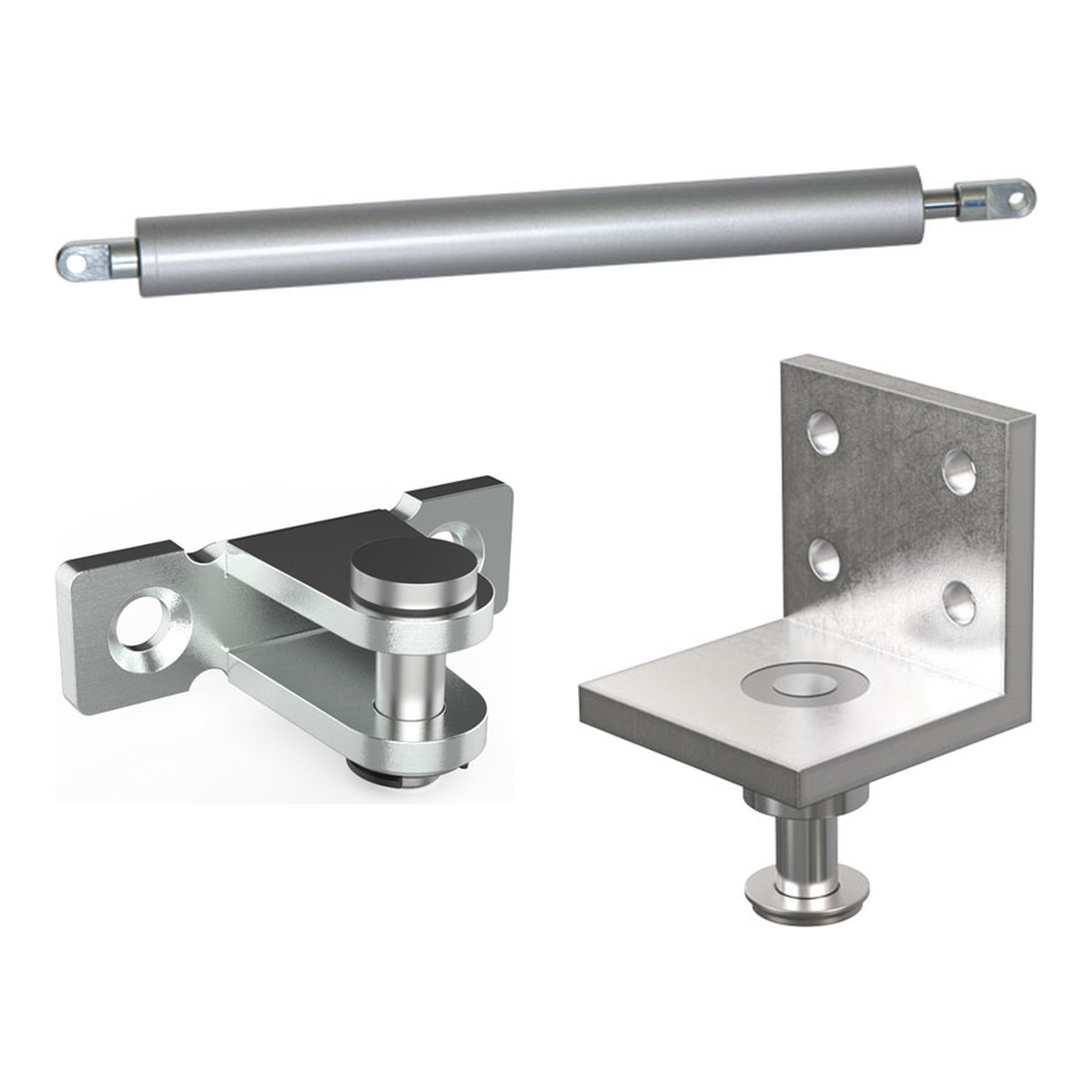

Was steckt in einem Komplett-Set?
Drei Dinge: der Türöffnungsbegrenzer selbst, ein Flügelböckchen für die Befestigung am Türflügel und das wandseitige Befestigungsteil. Welches Befestigungsteil das ist, hängt von der gewählten Anbauvariante ab — Flansch, Winkel 40 × 40 mm oder Winkel 50 × 40 mm. Die Teile sind aufeinander abgestimmt; die Abstimmung ist der eigentliche Inhalt des Sets.
Was macht die Feststelleinheit?
Sie hält die Tür in der erreichten Öffnungsstellung fest, statt sie nur abzubremsen. Gelöst wird die Feststellung durch leichtes Andrücken der Tür. Damit übernimmt das Gerät zwei Aufgaben in einem: begrenzen und dämpfen beim Öffnen, festhalten im geöffneten Zustand. Angeboten wird die Feststellung bei den Sets der Baureihen TB 10-23 und TB 14-28.
Warum haben alle Sets 250 mm Hub?
Weil 250 mm die Hublänge ist, die in den meisten Einbausituationen passt — sie steht in allen drei Baureihen zur Verfügung und deckt den Standardfall ab. Ein Set lohnt sich nur dort, wo eine feste Zusammenstellung wirklich für viele Türen stimmt. Sobald der Hub abweicht, ändern sich Anschlagpunkte und Längen, und die Zusammenstellung wird ohnehin individuell — dann bestellen Sie Gerät und Zubehör getrennt.
Gibt es ein Set für Flucht- und Rettungswege?
Nein. Der Hersteller nennt für Türen in Flucht- und Rettungswegen die progressive Baureihe TBP 10-29 als typische Anwendung, und die ist nicht als Set erhältlich. Wichtig dabei: Für Türöffnungsbegrenzer gibt es keine eigene CE-Norm und keine allgemein gültigen Grenzwerte für Dämpfkräfte an solchen Türen — eine pauschale Zulassung existiert nicht. Die Eignung ist immer am gesamten Türsystem aus Türblatt, Bändern, Dichtungen und Türschließer projektspezifisch zu bewerten.
Fragen zur Kaufentscheidung
Welches Set für eine schwere Außentür?
Das Set mit der Baureihe TB 14-28 — sie ist laut Hersteller für mittlere und schwere Türen mit Windbelastung sowie für Nebeneingangstüren ausgelegt, das TB 10-23 dagegen für Innentüren und leichte Flügel. Die Obergrenze von 200 kg Türgewicht gilt allerdings für alle Baureihen gleichermaßen; darüber ist eine Anfrage nötig. Schlägt die Tür bei wechselnder Windlast trotzdem durch, ist das regulierbare Set TBR 10-28 die passendere Wahl, weil sich dort die Dämpfkraft nachstellen lässt.
Brauche ich das Set mit oder ohne Feststellung?
Fragen Sie sich, was mit der offenen Tür passieren soll. Ohne Feststellung wird die Tür nur auf den letzten Grad abgefangen und fällt danach zurück, wie die Situation es vorgibt. Mit Feststellung bleibt sie stehen, bis jemand sie andrückt — praktisch bei Anlieferung, Umzügen oder Durchgängen, an denen dauernd etwas getragen wird. An Brand- und Rauchschutztüren ist das Festhalten dagegen ein eigenes, zulassungspflichtiges Thema: Dort gehört eine Feststellanlage hin, kein mechanischer Halt.
Welches Anbauset passt an meine Montagesituation?
Entscheidend ist, wie das Gerät wandseitig angeschlagen wird. Anbauset 1 mit Befestigungsflansch ist die Direktmontage an Wand oder Zarge — der Regelfall. Anbauset 2 mit Winkel 40 × 40 mm setzt den Anschlagpunkt ab, wenn zwischen Befestigungsgrund und Gerät Abstand nötig ist. Anbauset 3 mit Winkel 50 × 40 mm baut flacher und ist für beengte Verhältnisse gedacht. Messen Sie vor der Bestellung den verfügbaren Raum zwischen Flügel und Wand aus — das ist die Angabe, an der die Auswahl hängt.
Set oder Einzelteile — was ist sinnvoller?
Das Set, wenn Ihr Fall im Standard liegt: 250 mm Hub, eine der drei Baureihen, eine der drei Anbauvarianten. Dann ist die Abstimmung bereits erledigt und es fehlt nichts. Einzelteile, sobald etwas davon abweicht — anderer Hub, die progressive Baureihe TBP, die Schwerlastbauform TBR 14-35, eine ungewöhnliche Befestigungssituation oder eine Kombination mit vorhandenem Obentürschließer. Für den Ersatzfall gilt dasselbe: Ist nur das Böckchen oder der Winkel defekt, gehört das ins Montagezubehör, nicht in ein neues Set.
