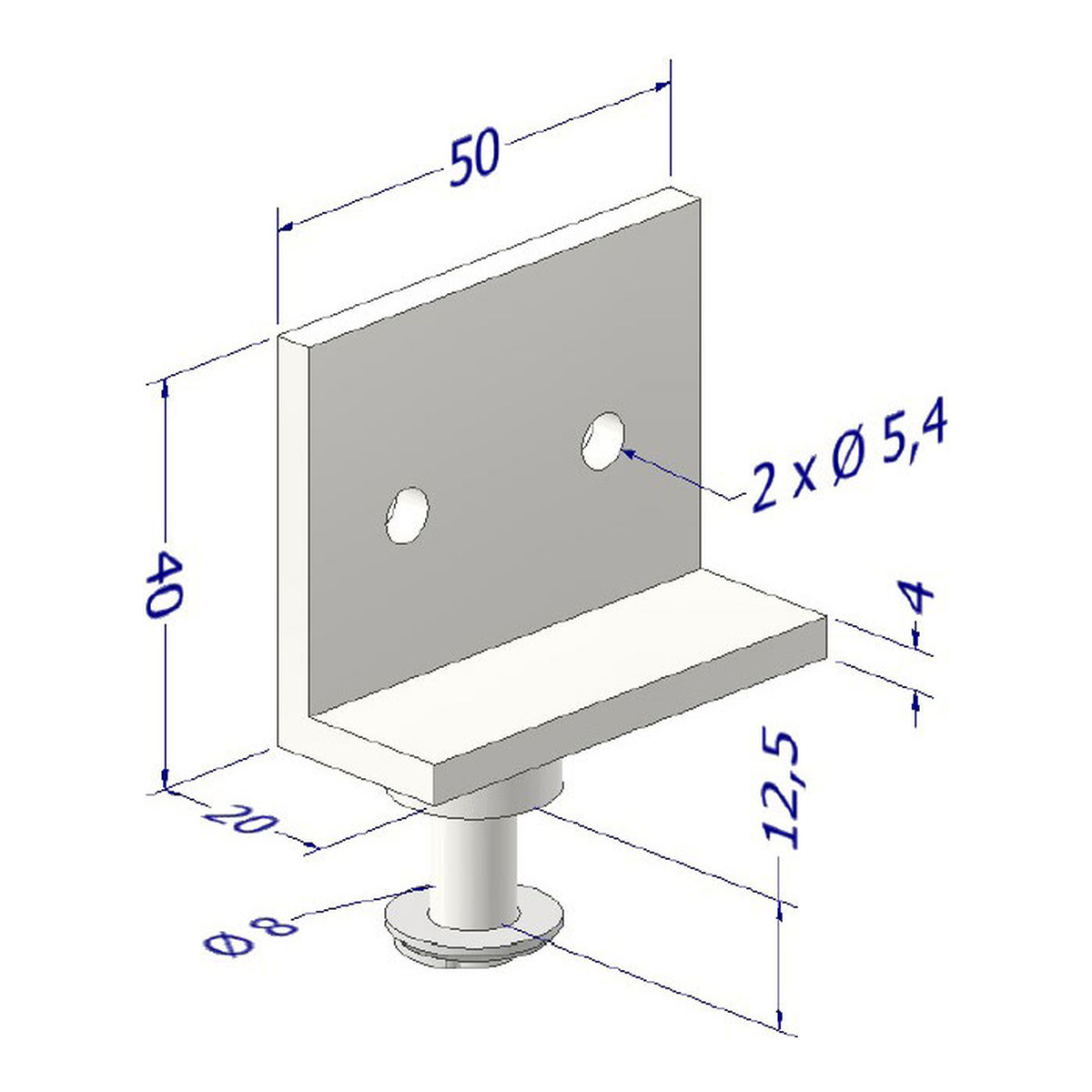

DICTATOR Befestigungswinkel TB 50×40×20 mm, verzinkt

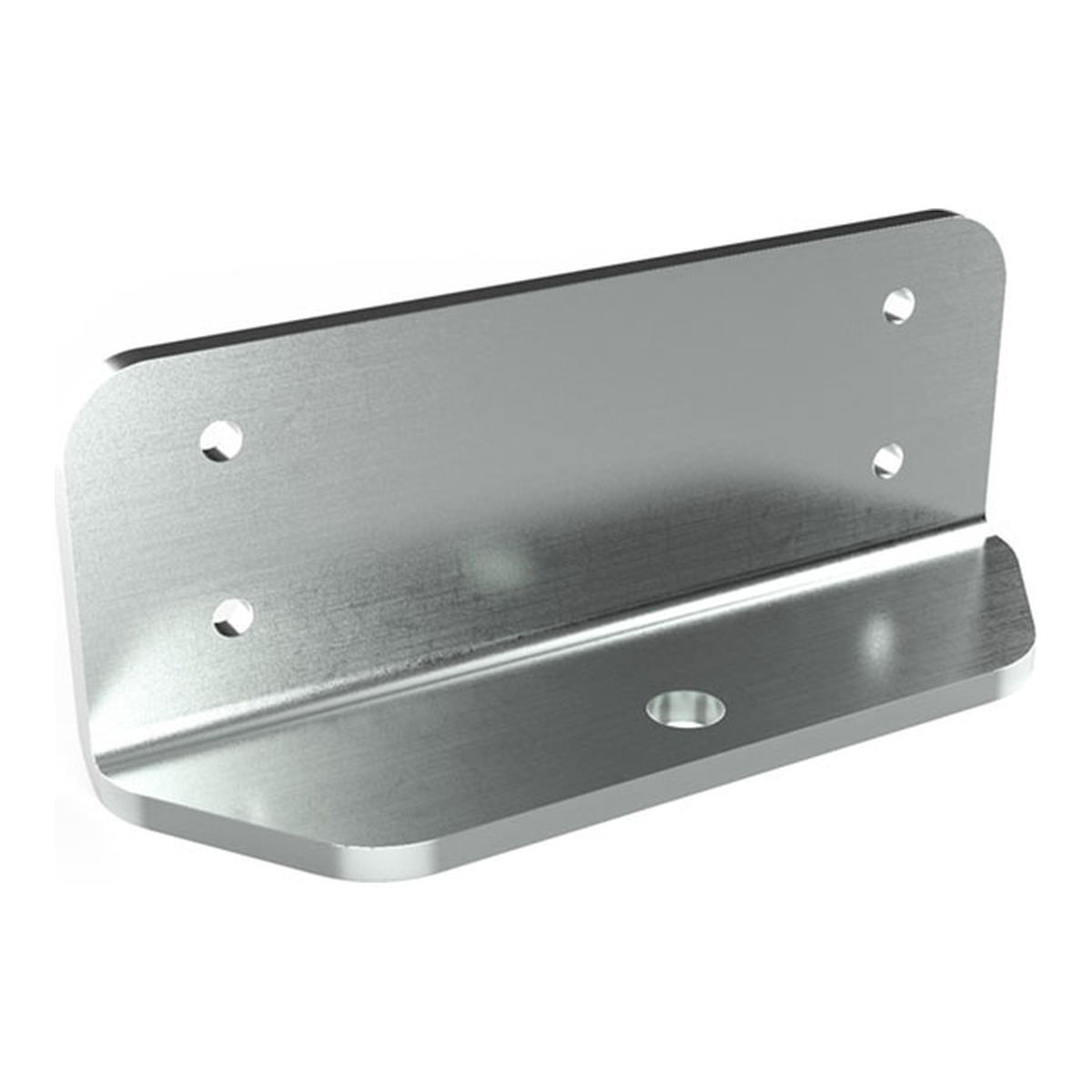

Kurz & KnappGroßer Befestigungswinkel für Einbausituationen, in denen eine Direktmontage mit Flansch nicht möglich istKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer Befestigungswinkel 180×70×53 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer, wenn eine Direktmontage mit Flansch nicht möglich ist — etwa bei tiefliegenden Zargen, Wandvorsprüngen oder ungünstigen Winkeln. In Kombination mit dem passenden Bolzen (Ø 8 oder 10 mm) einsetzbar.Technische DatenEigenschaftWertMaße180×70×53 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen, Wandvorsprüngen oder unebenen Untergründen.Welchen Bolzen brauche ich dazu?Ø 8 mm (Art. 205511/205514) für TB 10-23, TB 14-28, TBP 10-29, TBR 10-28. Ø 10 mm (Art. 205517/205520) für TBR 14-35.Was ist der Unterschied zu den anderen Winkel-Größen?Die verschiedenen Maße decken unterschiedliche Abstände und Montagesituationen ab. 180×70×53 ist die größte Variante für maximalen Versatz.

Kurz & KnappKompakter Befestigungswinkel für enge Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer kompakte Befestigungswinkel 40×40×40 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer, wenn eine Direktmontage mit Flansch nicht möglich ist. Passend für enge Einbausituationen mit geringem Versatz. Teil der DICTATOR Komplett-Sets.Technische DatenEigenschaftWertMaße40×40×40 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Ist der Winkel auch in V2A erhältlich?Fragen Sie beim Hersteller DICTATOR nach Sonderausführungen in Edelstahl.

GfS Kombinationsdistanzstück 60mm EH-Türwächter DIN links — 901860 Kombiniertes System aus gekröpfter Montageplatte (30 mm Versatz) und 30 mm Distanzstück = 60 mm Gesamtdistanz. Für DIN linke Türen mit Stangengriffen, bei denen der Standard-Versatz von 30 oder 50 mm nicht ausreicht. Kurz & Knapp Für GfS EH-Türwächter — Passend zu allen 990xxx Varianten RAL 6029 — Signalgrün, passend zum Türwächter Kombi: 30mm gekröpfte Platte + 30mm Distanz = 60mm Gesamtversatz. DIN links. RAL 6029. Technische Daten EigenschaftWert Artikelnummer901860 Abmessungen— Gewicht— MaterialStahl, pulverbeschichtet FarbeRAL 6029 (Signalgrün) Kompatibel mitGfS EH-Türwächter (990xxx), GfS Schwenk-Türwächter Welche Montageplatte für welchen Einsatz? SituationEmpfohlenes ProduktArt.-Nr. Glasrahmentür, kurzes TürschildMontageplatte Glasrahmen991470 Glasrahmentür, langes TürschildMontageplatte lang991770 Glasrahmentür, SondermaßMontageplatte individuell991170 Stangengriff, DIN links, 30 mm VersatzGekröpfte Platte 30 mm991370 Stangengriff, DIN links, 50 mm VersatzGekröpfte Platte 50 mm991380 Stangengriff, 60 mm GesamtdistanzKombinationsdistanzstück 60 mm901860 Stangengriff, 80 mm GesamtdistanzKombinationsdistanzstück 80 mm901862 Vollblatttür, 30 mm DistanzDistanzstück 30 mm901455 Vollblatttür, 50 mm Distanz (kleben)Distanzstück 50 mm Klebepad901880KLE Vollblatttür, 60 mm Distanz (kleben)Distanzstück 60 mm Klebepad901883KLE Brandschutztür (bohren verboten!)Montageplatte zum Kleben901670 Gitterzaun / AußenzaunGitterzaunmontageplatte914012 Häufige Fragen Passt diese Montageplatte zu meinem EH-Türwächter?Ja — alle GfS Montageplatten und Distanzstücke sind kompatibel mit allen EH-Türwächter-Varianten (990000, 990000 BUE, 990000 IP, 990100 BUE, 990100 IP). Ist Befestigungsmaterial im Lieferumfang?Ja, alle Montageplatten werden mit dem passenden Befestigungsmaterial geliefert. Kann ich die Platte in einer anderen Farbe bestellen?Standard ist RAL 6029 (Signalgrün). Sonderlackierungen über den Mehrpreis RAL (Art.-Nr. 000002) möglich. Kaufberatung Montageplatten Welche Montageplatte brauche ich für meinen EH-Türwächter?Das hängt vom Türtyp ab: Glasrahmentür → Montageplatte 991470 (kurz) oder 991770 (lang). Stangengriff DIN links → Gekröpfte Platte 991370/991380 oder Kombi-Distanzstück 901860/901862. Brandschutztür → Klebeplatte 901670. Standard-Vollblatt → Direkte Montage ohne Platte möglich. Darf ich in Brandschutztüren bohren?Nein. Bohrungen können die Brandschutzzulassung der Tür ungültig machen. Verwenden Sie die Klebe-Montageplatte 901670 — diese ist speziell für Brandschutztüren konzipiert und beschädigt die Tür nicht. Was ist der Unterschied zwischen Distanzstück und gekröpfter Platte?Distanzstück (901455, 901880KLE, 901883KLE): Verschiebt den Türwächter gerade nach vorne — für Türen mit vorstehenden Elementen. Gekröpfte Platte (991370, 991380): Versetzt den Türwächter seitlich — nötig wenn ein Stangengriff den Türdrücker verdeckt. Kleben oder Schrauben?Schrauben ist stabiler und die Standard-Montage. Kleben ist Pflicht bei Brandschutztüren und sinnvoll bei Glastüren oder wenn keine Bohrungen erwünscht sind. Die KLE-Varianten der Distanzstücke haben Klebepads bereits integriert. Passen die Montageplatten auch zum Schwenk-Türwächter?Die Gitterzaunmontageplatte (914012) und die Brandschutz-Klebeplatte (901670) sind für EH-Türwächter UND Schwenk-Türwächter geeignet. Die Glasrahmen- und Stangengriff-Platten sind speziell für den EH-Türwächter. Passende Produkte ProduktArt.-Nr.Funktion GfS EH-Türwächter Basis990000Notausgangsicherung mit Einhand-Öffnung GfS EH-Türwächter Voralarm BÜ990100 BUEMit Voralarm + Batterieüberwachung GfS EH-Türwächter Basis IP 45990000 IPFür den Außenbereich Ersatzklebestreifen Brandschutz901674Ersatzklebestreifen für Platte 901670

Kurz & Knapp Einsatzbereich: Innentüren und leichte Türen Hub 150 mm, Gesamtlänge eingefahren 281 mm / ausgefahren 431 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° Stärke 1 — Standard-DämpfungDie Stärke 1 ist die Standard-Ausführung mit normaler Dämpfungskraft. Geeignet für leichte Innentüren bis ca. 80 kg. Für schwerere Türen oder stärkere Dämpfung die Stärke 2 oder 3 wählen. DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 150 mm Der DICTATOR Türöffnungsbegrenzer TB 10-23 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Mit verstärkter Endlagendämpfung für Anwendungen, die eine stärkere Abbremsung erfordern. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Innentüren, leichte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Nein — für OTS-Betrieb TB 14-28 oder TBP 10-29 verwenden Technische Daten EigenschaftWert BaureiheTB 10-23 Hub150 mm Gesamtlänge eingefahren281 mm Gesamtlänge ausgefahren431 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 23 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 23 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 281 mm, (ausgefahren): 431 mm.Nicht mit Obentürschließern kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 10-23 mit Auge Ø 8 mm (Hub 150 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseNicht mit Obentürschließern (OTS) kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernAuch in V2A und V4A erhältlich — auf AnfrageWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 10-23 geeignet?Der TB 10-23 ist ausgelegt für innentüren und leichte türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & KnappSpezialkonsole für die Kombination von Türöffnungsbegrenzer und Obentürschließer — DIN rechtsKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDie Befestigungskonsole TB-OTS ermöglicht die gleichzeitige Montage eines DICTATOR Türöffnungsbegrenzers zusammen mit einem Obentürschließer (OTS) auf der Bandseite. Ausführung DIN rechts. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. Wichtig: Für DIN links siehe Art. 205507.Technische DatenEigenschaftWertAusführungDIN rechtsMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich die TB-OTS Konsole?Wenn Sie einen DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren wollen.Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300 und 400 mm) und TBP 10-29 (Hub 300 und 400 mm). TB 10-23 und TBR-Modelle sind nicht OTS-kombinierbar.Was ist der Unterschied zwischen DIN links und DIN rechts?Die Konsole ist seitenspezifisch. DIN links (Art. 205507) für links angeschlagene Türen, DIN rechts (Art. 205508) für rechts angeschlagene.

Kurz & KnappKompakter Befestigungswinkel für die Kombination von Türöffnungsbegrenzer und ObentürschließerKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDer kompakte TB-OTS Befestigungswinkel 50×20×30 mm wird benötigt, wenn ein DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer montiert wird. Kleine Ausführung mit 30 mm Versatz. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer.Technische DatenEigenschaftWertMaße50×20×30 mmMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich den TB-OTS Winkel?Wenn Sie einen Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren.Was ist der Unterschied zum größeren TB-OTS 140×45×90?50×20×30 ist die kompakte Variante mit nur 30 mm Versatz. 140×45×90 für größere Abstände (90 mm).Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. TB 10-23 und TBR sind nicht OTS-kombinierbar.
