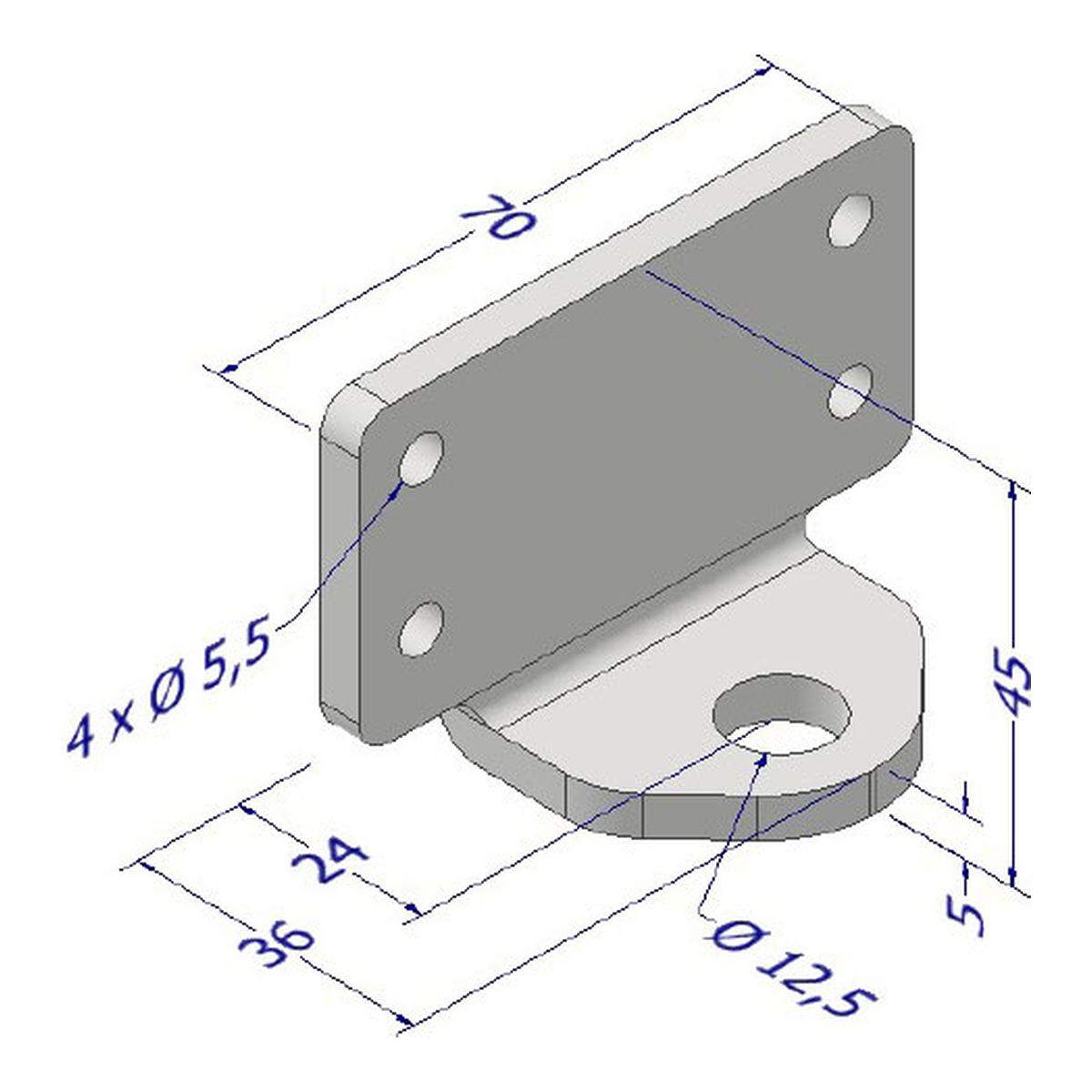

DICTATOR Befestigungswinkel TB 70×45×36 mm, verzinkt

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 550 mm, Gesamtlänge eingefahren 700 mm / ausgefahren 1250 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 550 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, extreme EinsatzsituationenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub550 mm Gesamtlänge eingefahren700 mm Gesamtlänge ausgefahren1250 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 10 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 10 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montierenBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 700 mm, (ausgefahren): 1250 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 550 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — VerbindungBefestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)

Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 400 mm, Gesamtlänge eingefahren 600 mm / ausgefahren 1000 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 400 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist konzipiert für flucht- und rettungswege, schulen und öffentliche gebäude. Die progressive endlagendämpfung ab ca. 55° sorgt für ein kontrolliertes Abbremsen der Tür. PfB-Prüfbericht für Flucht- und Rettungswege vorhanden. 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 400 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zugelassen für Fluchtwege — PfB-Prüfbericht vorhanden, 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Zugelassen für: Flucht- und Rettungswege (PfB-geprüft)OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub400 mm Gesamtlänge eingefahren600 mm Gesamtlänge ausgefahren1000 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 610 mm, (ausgefahren): 1010 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 400 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Flucht- und Rettungswege — Einsatz in Schulen, Krankenhäusern und öffentlichen Gebäuden zulässigCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für flucht- und rettungswege, schulen und öffentliche gebäude mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive endlagendämpfung ab ca. 55°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Ist der TBP 10-29 für Flucht- und Rettungswege zugelassen?Ja, der TBP 10-29 verfügt über einen PfB-Prüfbericht und hat 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Er ist speziell für den Einsatz an Flucht- und Rettungswegen konzipiert. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TBP 10-29 mit Hub 400 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

DICTATOR E 22 2550 - Einbauadjunkt Kurz & KnappUnsichtbare Schließfeder — komplett im Türblatt eingebautRohrdurchmesser 22 mm, Länge 2.550 mmStärkere Federkraft als E 16 — für schwerere TürenOhne Dämpfung — ideal in Kombination mit DICTATOR Türdämpfer DICTATOR E 22 2550 — Einbauadjunkt für schwerere TürenDer Einbauadjunkt E 22 2550 ist die stärkere Variante der unsichtbaren DICTATOR Schließfedern. Mit 22 mm Rohrdurchmesser bietet er deutlich mehr Federkraft als der E 16 und eignet sich für schwerere Türen. Die Schließfeder wird komplett im Türblatt eingebaut — nach der Montage ist nichts sichtbar.Wie beim E 16 empfiehlt sich die Kombination mit einem DICTATOR Türdämpfer für kontrolliertes Schließen, da der Einbauadjunkt keine eigene Dämpfung besitzt. VorteileUnsichtbar — komplett im Türblatt, kein sichtbarer SchließmechanismusMehr Federkraft als E 16 — 22 mm Rohrdurchmesser für schwerere TürenEinstellbare Federkraft — anpassbar an verschiedene TürgewichteDesign-Vorteil — perfekt für repräsentative Bereiche und Architektur-Objekte Technische DatenEigenschaftWertRohrdurchmesser22 mmLänge2.550 mmFederkrafteinstellbarDämpfungkeine (Kombination mit Türdämpfer empfohlen) Passende Produkte Türschließfeder Dictator Piccolo DICTATOR E 16 2500 - Einbauadjunkt → Alle Schließfedern Häufige FragenWann brauche ich den E 22 statt den E 16?Der E 22 mit 22 mm Rohrdurchmesser liefert mehr Federkraft und ist für schwerere Türen ausgelegt. Für leichtere Türen genügt der E 16.Kann der E 22 alleine eine Tür kontrolliert schließen?Der E 22 schließt die Tür zuverlässig, hat aber keine Dämpfung. Für sanftes, kontrolliertes Schließen sollte ein DICTATOR Türdämpfer ergänzt werden.

Hekatron THM 433 — Türhaftmagnet für Wandmontage Kurz & Knapp Kompakter Wandhaftmagnet für Feststellanlagen an Brand- und Rauchschutztüren Haftkraft 490 N, Magnetdurchmesser 50 mm Runde Bauform mit verdeckten Anschlussklemmen Integrierte Freilaufdiode und Verpolschutz Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (flexibel) Schutzart IP 40, 63 mA Stromaufnahme Produktbeschreibung Der Hekatron THM 433 ist ein kompakter Türhaftmagnet für die Wandmontage in Feststellanlagen. Er hält Brand- und Rauchschutztüren im geöffneten Zustand und gibt sie bei Alarm, Störung oder Stromausfall frei (Fail-Safe-Prinzip). Die kompakte Bauform (85 × 105 × 42,5 mm) mit verdeckten Anschlussklemmen eignet sich besonders für Verwaltungsgebäude und repräsentative Bereiche, wo ein unauffälliges Erscheinungsbild gewünscht ist. Die integrierte Freilaufdiode schützt die Steuerelektronik der Zentrale vor Induktionsspannungen. Ein Verpolschutz verhindert Fehlanschlüsse bei der Installation. Technische Daten EigenschaftWert MontageWand Haftkraft490 N Betriebsspannung24 V DC Stromaufnahme63 mA Leistung1,5 W SchutzartIP 40 Betriebstemperatur-5 bis +55 °C Magnetdurchmesser50 mm Abmessungen (B×H×T)85 × 105 × 42,5 mm Gewicht0,5 kg FarbeWeiß AnkerplatteØ 55 mm (ASS 55 / AFS 55) FreilaufdiodeIntegriert VerpolschutzJa DIBtZ-6.510-2328 NormenDIN EN 1155, DIN EN 14637 Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 433Wand (kompakt)490 NASS 55AFS 55 THM 439Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 5°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Variante mit hoher Haftkraft: Der THM 433-1 (6 500 097) bietet 1.372 N Haftkraft mit Ø 70 mm Polfläche für schwere Türen und Tore. Passend zu ASS 75 / AFS 75. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - Funkset Häufige Fragen THM 433 oder THM 425?Beide sind Wandhaftmagnete. Der THM 433 ist kompakter (85×105 mm, eckig) mit 490 N. Der THM 425 ist rund mit 686 N Haftkraft. Für Standard-Brandschutztüren reicht der THM 433 aus. Welche Ankerplatte passt?ASS 55 (flach, 5° Schwenkbereich) oder AFS 55 (flexibel, ±60° für extreme Winkel). Durchmesser 55 mm. Welche Zentrale brauche ich?FSZ Basis, FSZ Pro, FSZ kompakt oder RSZ kompakt. Der THM 433 wird an den THM-Ausgang der Zentrale angeschlossen (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Magnet wird stromlos, Ankerplatte fällt ab, Tür schließt durch den Türschließer. Brauche ich eine höhere Haftkraft?490 N reicht für Standard-Brandschutztüren. Für schwere Türen und Tore den THM 433-1 (1.372 N) oder THM 425-1 (1.372 N) verwenden.
