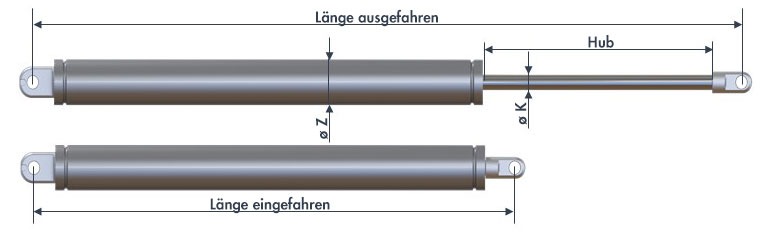

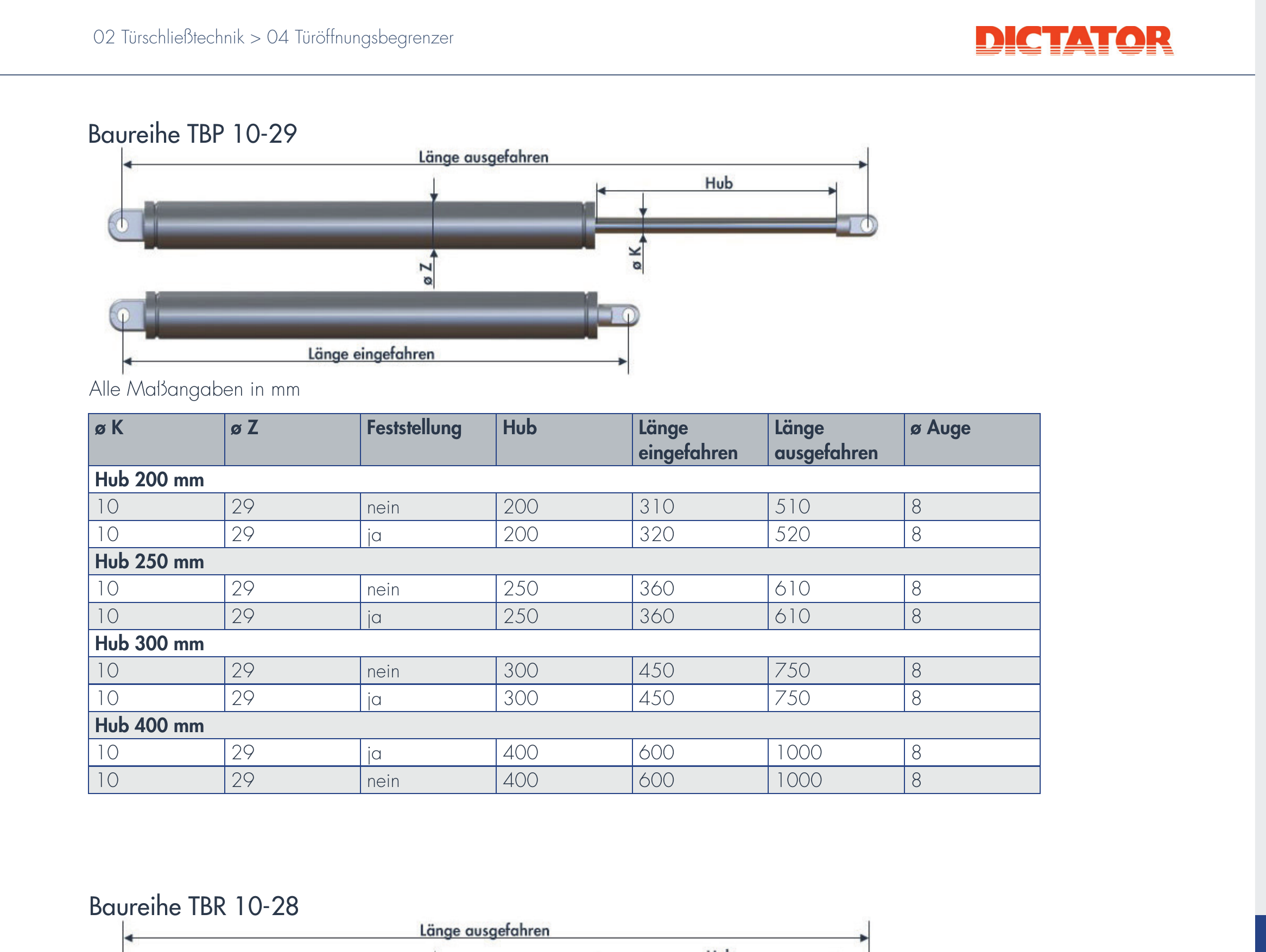

DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 400 mm

Kurz & KnappKompakter Befestigungswinkel für enge Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer kompakte Befestigungswinkel 40×40×40 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer, wenn eine Direktmontage mit Flansch nicht möglich ist. Passend für enge Einbausituationen mit geringem Versatz. Teil der DICTATOR Komplett-Sets.Technische DatenEigenschaftWertMaße40×40×40 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Ist der Winkel auch in V2A erhältlich?Fragen Sie beim Hersteller DICTATOR nach Sonderausführungen in Edelstahl.

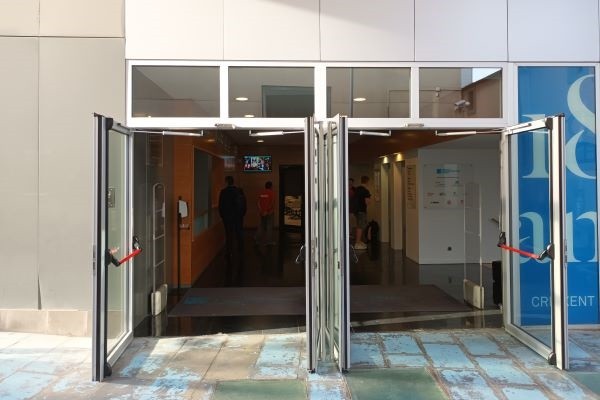

Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 200 mm, Gesamtlänge eingefahren 310 mm / ausgefahren 510 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 200 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist mit ihrer progressiven Endlagendämpfung ab ca. 55° besonders für häufig betätigte Türen und Türen mit Komfort-Anspruch ausgelegt — etwa an Eingängen zu Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an und bremst die Tür kontrolliert ab. Für den Einsatz an Türen in Flucht- und Rettungswegen liegt ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor (ermittelte Öffnungskräfte, Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen bestanden). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Geprüfte Dämpfungskraft — PfB-Prüfbericht mit ermittelten Öffnungskräften, Dauerfunktion 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche Gebäude, häufig betätigte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Flucht- und Rettungswege: PfB-Prüfbericht vorhanden — Eignung projektbezogen am gesamten Türsystem prüfen Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub200 mm Gesamtlänge eingefahren310 mm Gesamtlänge ausgefahren510 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 310 mm, (ausgefahren): 510 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 200 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Einsatz an Türen in Flucht- und RettungswegenFür Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Türen in Flucht- und Rettungswegen festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) sowie eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Türen in Flucht- und Rettungswegen — geprüfte Öffnungskräfte + Dauerfunktion (200.000 Zyklen nach EN 1191); keine CE-Zulassung, Eignung projektbezogen prüfenCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für häufig betätigte Türen und Türen mit Komfort-Anspruch — etwa an Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen — bis zu einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive Endlagendämpfung setzt bei ca. 55° ein. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der TBP 10-29 an Türen in Flucht- und Rettungswegen eingesetzt werden?Eine pauschale Zulassung gibt es nicht — für Türöffnungsbegrenzer bestehen keine eigenen CE-Grenzwerte. Für den TBP 10-29 liegt ein PfB-Prüfbericht mit ermittelten Öffnungskräften und bestandener Dauerfunktionsprüfung (200.000 Zyklen nach EN 1191) vor. Die Eignung ist im Einzelfall am gesamten Türsystem — Türblatt, Bänder, Dichtungen, Türschließer usw. — zu prüfen. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 250 mm, Gesamtlänge eingefahren 360 mm / ausgefahren 610 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist mit ihrer progressiven Endlagendämpfung ab ca. 55° besonders für häufig betätigte Türen und Türen mit Komfort-Anspruch ausgelegt — etwa an Eingängen zu Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an und bremst die Tür kontrolliert ab. Für den Einsatz an Türen in Flucht- und Rettungswegen liegt ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor (ermittelte Öffnungskräfte, Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen bestanden). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Geprüfte Dämpfungskraft — PfB-Prüfbericht mit ermittelten Öffnungskräften, Dauerfunktion 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Flucht- und Rettungswege: PfB-Prüfbericht vorhanden — Eignung projektbezogen am gesamten Türsystem prüfen Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub250 mm Gesamtlänge eingefahren360 mm Gesamtlänge ausgefahren610 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 360 mm, (ausgefahren): 610 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Einsatz an Türen in Flucht- und RettungswegenFür Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Türen in Flucht- und Rettungswegen festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) sowie eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Türen in Flucht- und Rettungswegen — geprüfte Öffnungskräfte + Dauerfunktion (200.000 Zyklen nach EN 1191); keine CE-Zulassung, Eignung projektbezogen prüfenCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für häufig betätigte Türen und Türen mit Komfort-Anspruch — etwa an Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen — bis zu einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive Endlagendämpfung setzt bei ca. 55° ein. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der TBP 10-29 an Türen in Flucht- und Rettungswegen eingesetzt werden?Eine pauschale Zulassung gibt es nicht — für Türöffnungsbegrenzer bestehen keine eigenen CE-Grenzwerte. Für den TBP 10-29 liegt ein PfB-Prüfbericht mit ermittelten Öffnungskräften und bestandener Dauerfunktionsprüfung (200.000 Zyklen nach EN 1191) vor. Die Eignung ist im Einzelfall am gesamten Türsystem — Türblatt, Bänder, Dichtungen, Türschließer usw. — zu prüfen. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 550 mm, Gesamtlänge eingefahren 700 mm / ausgefahren 1250 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 550 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, extreme EinsatzsituationenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub550 mm Gesamtlänge eingefahren700 mm Gesamtlänge ausgefahren1250 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 10 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 10 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montierenBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 700 mm, (ausgefahren): 1250 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 550 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — VerbindungBefestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)

Dictator VS 2000 Türdämpfer — mattverchromt Kurz & Knapp Design-Türdämpfer mit komplett verkleidetem Gehäuse — in mattverchromt Für aufliegende und gleichliegende Drehtüren (DIN links und rechts) Patentierte Schnellmontage, einstellbare Schließgeschwindigkeit VS 2000 in mattverchromt — Design trifft Funktion Der DICTATOR VS 2000 ist das Design-Spitzenmodell unter den Dictator-Türdämpfern. Diese mattverchromteAusführung fügt sich optisch perfekt in Moderne Innenräume ein. Das komplett verkleidete Gehäuse bildet zusammen mit dem Aluminium-Haken bei geschlossener Tür eine elegante Einheit. Progressive Silikonöl-Dämpfung, stufenlos einstellbare Schließgeschwindigkeit und die patentierte Schnellmontage machen den VS 2000 zur Premium-Lösung für anspruchsvolle Innenräume. Vorteile Farblich passend — fügt sich nahtlos in Moderne Innenräume ein Komplett verkleidet — Gehäuse und Haken als geschlossene Einheit Unsichtbare Befestigung — patentierte schwenkbare Grundplatte Unterlegplättchen inklusive — 2/3/10 mm für Ausgleich bis 15 mm Welcher Dictator-Türdämpfer passt? KriteriumVS 2000V 1600R 1400Z 1000H 1300 MontageseiteBandseite ✓BandseiteBandgegenseiteBandseiteBandseite Türlageauf/gleich ✓auf/gleich/zurückauf/gleich/zurückauf/gleich/zurückauf/gleich/zurück Designkomplett verkleidet ✓verkleidetverkleidetsichtbarsichtbar Welche Schließkraft brauche ich? SchließkraftEmpfohlener Einsatz 20 NLeichte Zimmertüren 35 NMittelschwere Türen 50 NStandard-Türen 80 NSchwere Haustüren 115 NBesonders schwere Türen Technische Daten EigenschaftWert Türlageaufliegend, gleichliegend Schließkräfte20 / 35 / 50 / 80 / 115 N Dämpfungprogressiv, Silikonöl Schließgeschwindigkeitstufenlos einstellbar Platzbedarf über Türmin. 65 mm Oberflächemattverchromt Lieferumfang Türdämpfer VS 2000 mit komplett verkleidetem Gehäuse Einlaufhaken (Aluminium, komplett verkleidet) 3 Unterlegplättchen (2/3/10 mm) Befestigungsschrauben für Holztüren Ersatzzylinder Bei nachlassender Dämpfung: Ersatzzylinder VS 2000 (Art. 205335) — einzeln austauschbar. Passende Produkte DICTATOR VS 2000 Türdämpfer Dictator VS 2000 braun → Alle Dictator VS 2000 Häufige Fragen Passt der VS 2000 an zurückliegende Türen?Nein, nur für auf- und gleichliegende Türen. Für zurückliegende Türen: V 1600 mit Haken 1011. Was ist der Unterschied zum V 1600?Der VS 2000 ist komplett verkleidet. Der V 1600 passt auch an zurückliegende Türen und ist in Edelstahl erhältlich. Gibt es den VS 2000 in Edelstahl?Nein. Für Außenbereiche und Feuchträume: V 1600 in V2A.

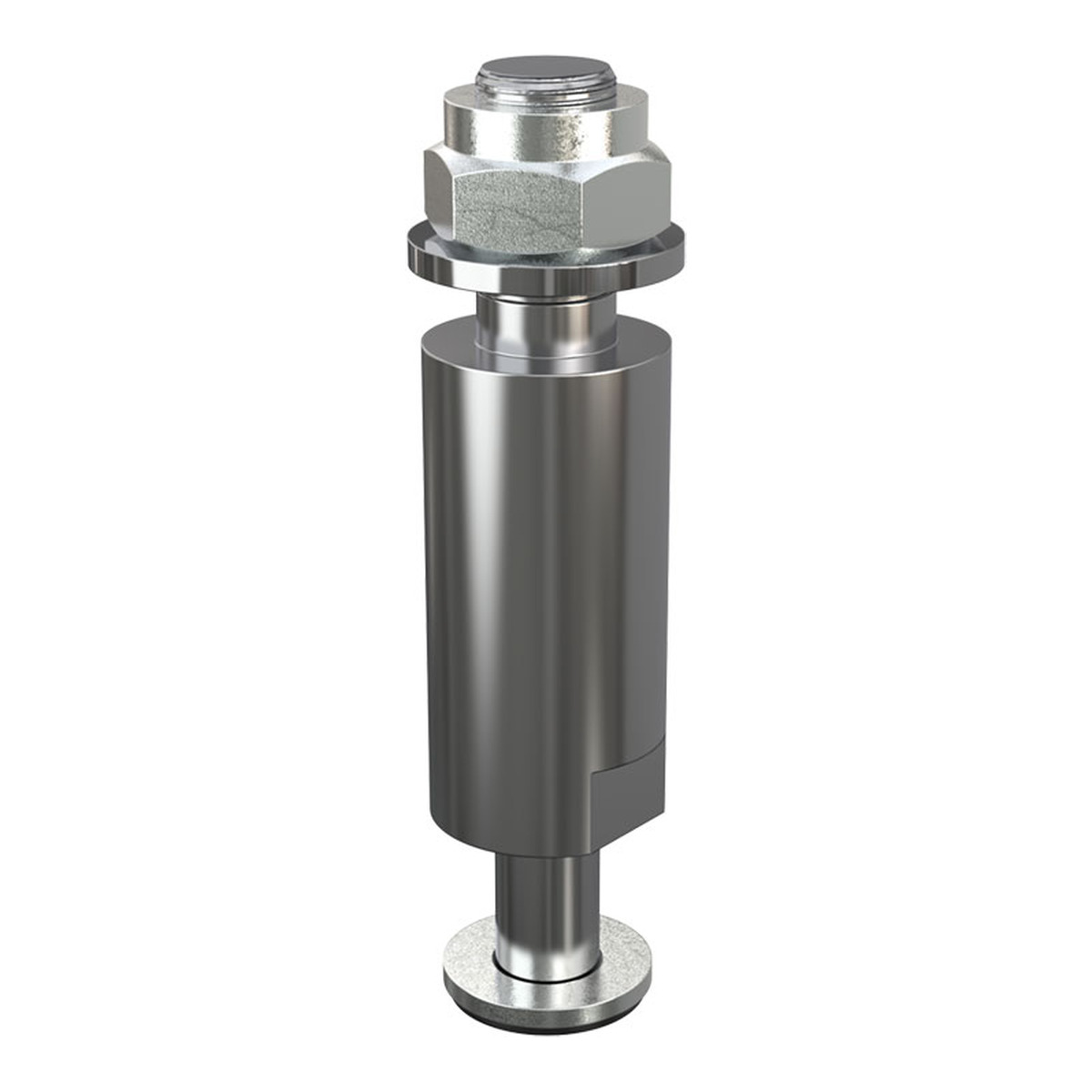

Kurz & KnappVerbindungsbolzen mit verlängerter Distanz für DICTATOR TBR 14-35Kompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDer Bolzen Ø 10 mm mit verlängerter Distanz 45 mm verbindet den Türöffnungsbegrenzer TBR 14-35 mit dem wandseitigen Befestigungszubehör. Für Situationen mit größerem Abstand. Standard-Distanz: Bolzen Ø 10 mm, Distanz 25 mm (Art. 205517).Technische DatenEigenschaftWertDurchmesserØ 10 mmDistanz45 mmMaterialStahl verzinktPassend fürTBR 14-35 (Auge Ø 10 mm)Häufige FragenWelchen Bolzen-Durchmesser brauche ich?Ø 10 mm für TBR 14-35 (Auge Ø 10 mm). Ø 8 mm für TB 10-23, TB 14-28, TBP 10-29, TBR 10-28 (Auge Ø 8 mm).Wann brauche ich 45 mm statt 25 mm Distanz?Bei größerem Abstand zwischen Türöffnungsbegrenzer und Befestigungszubehör, z.B. bei dickeren Zargen oder Verkleidungen.
