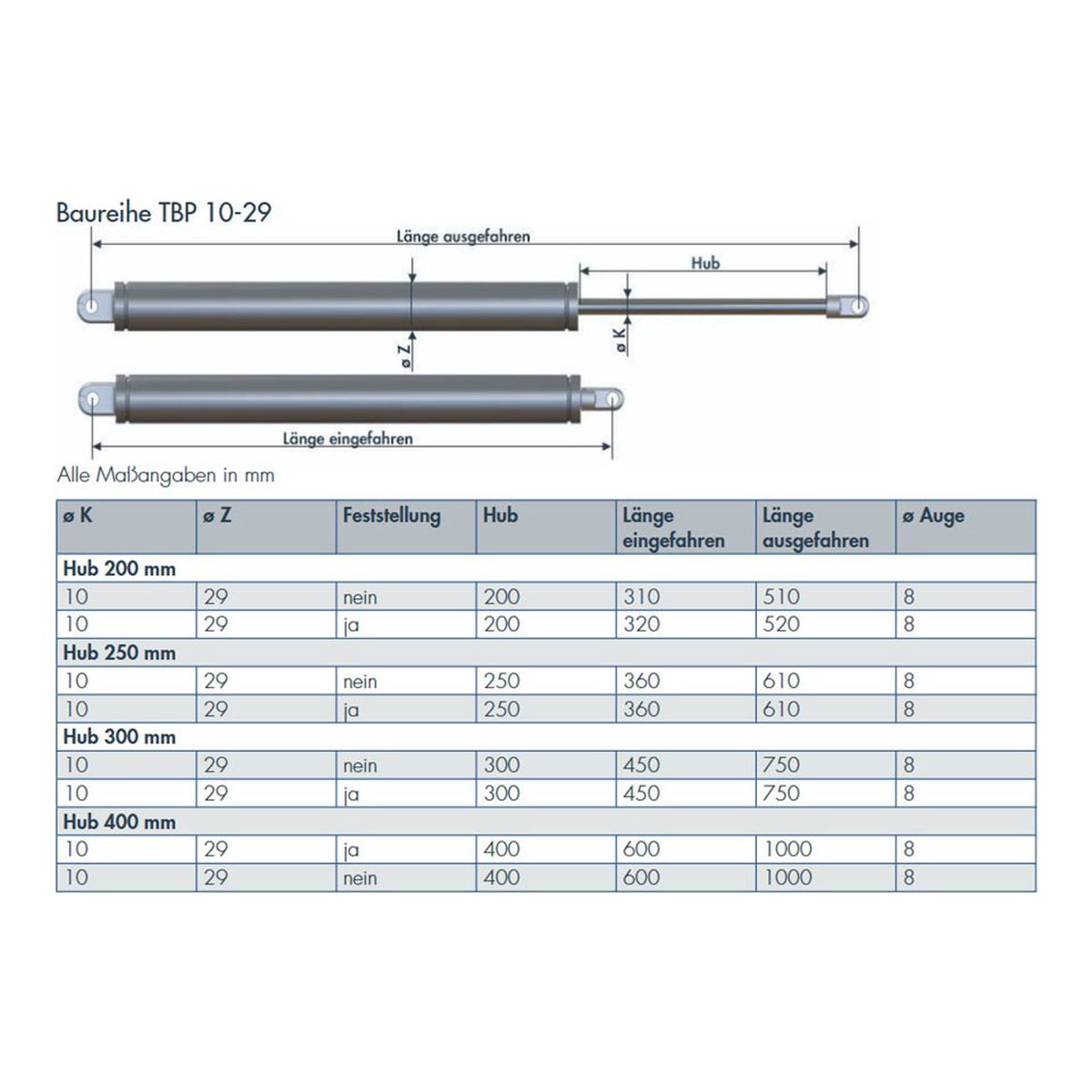

DICTATOR Türöffnungsbegrenzer TBP 10-29 progressiv Hub 200 mm

Kurz & KnappMittlerer Befestigungswinkel für vielseitige Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer Befestigungswinkel 70×45×36 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer. Bietet 36 mm Versatz — die vielseitigste Größe für Standard-Montagesituationen.Technische DatenEigenschaftWertMaße70×45×36 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Was ist der Unterschied zu den anderen Winkel-Größen?70×45×36 bietet 36 mm Versatz. Flacher: 50×40×20 (20 mm). Mehr Versatz: 40×40×40 (40 mm) oder 180×70×53 (53 mm).

Kurz & Knapp Einsatzbereich: Außentüren, Industrietüren und schwere Türen Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 14-28 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TB 14-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 14-28 ist konzipiert für außentüren, industrietüren und schwere türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 300 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Außentüren, Industrietüren, schwere TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTB 14-28 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 450 mm, (ausgefahren): 750 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 300 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 14-28 geeignet?Der TB 14-28 ist ausgelegt für außentüren, industrietüren und schwere türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TB 14-28 mit Hub 300 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Montagezubehör Einsatzbereich: Innentüren und leichte Türen Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Sofort montagebereit mit abgestimmtem Zubehör DICTATOR Set TB 10-23 Hub 250 mm Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 250 mm sowie das passende Montagezubehör. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas enthält das Set?Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Flügelböckchen + Befestigungszubehör (je nach gewähltem Anbauset).Für welche Türen ist das Set geeignet?Für Innentüren und leichte Türen bis max. 200 kg. Nicht für häufig betätigte Türen oder Flucht-/Rettungswege — dafür TBP 10-29 verwenden.Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage bei geringem Platz.

Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist konzipiert für flucht- und rettungswege, schulen und öffentliche gebäude. Die progressive endlagendämpfung ab ca. 55° sorgt für ein kontrolliertes Abbremsen der Tür. PfB-Prüfbericht für Flucht- und Rettungswege vorhanden. 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 300 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zugelassen für Fluchtwege — PfB-Prüfbericht vorhanden, 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Zugelassen für: Flucht- und Rettungswege (PfB-geprüft)OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 460 mm, (ausgefahren): 760 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 300 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Flucht- und Rettungswege — Einsatz in Schulen, Krankenhäusern und öffentlichen Gebäuden zulässigCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für flucht- und rettungswege, schulen und öffentliche gebäude mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive endlagendämpfung ab ca. 55°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Ist der TBP 10-29 für Flucht- und Rettungswege zugelassen?Ja, der TBP 10-29 verfügt über einen PfB-Prüfbericht und hat 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Er ist speziell für den Einsatz an Flucht- und Rettungswegen konzipiert. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TBP 10-29 mit Hub 300 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 550 mm, Gesamtlänge eingefahren 700 mm / ausgefahren 1250 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 550 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, extreme EinsatzsituationenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub550 mm Gesamtlänge eingefahren700 mm Gesamtlänge ausgefahren1250 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 10 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 10 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montierenBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 700 mm, (ausgefahren): 1250 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 550 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — VerbindungBefestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)
