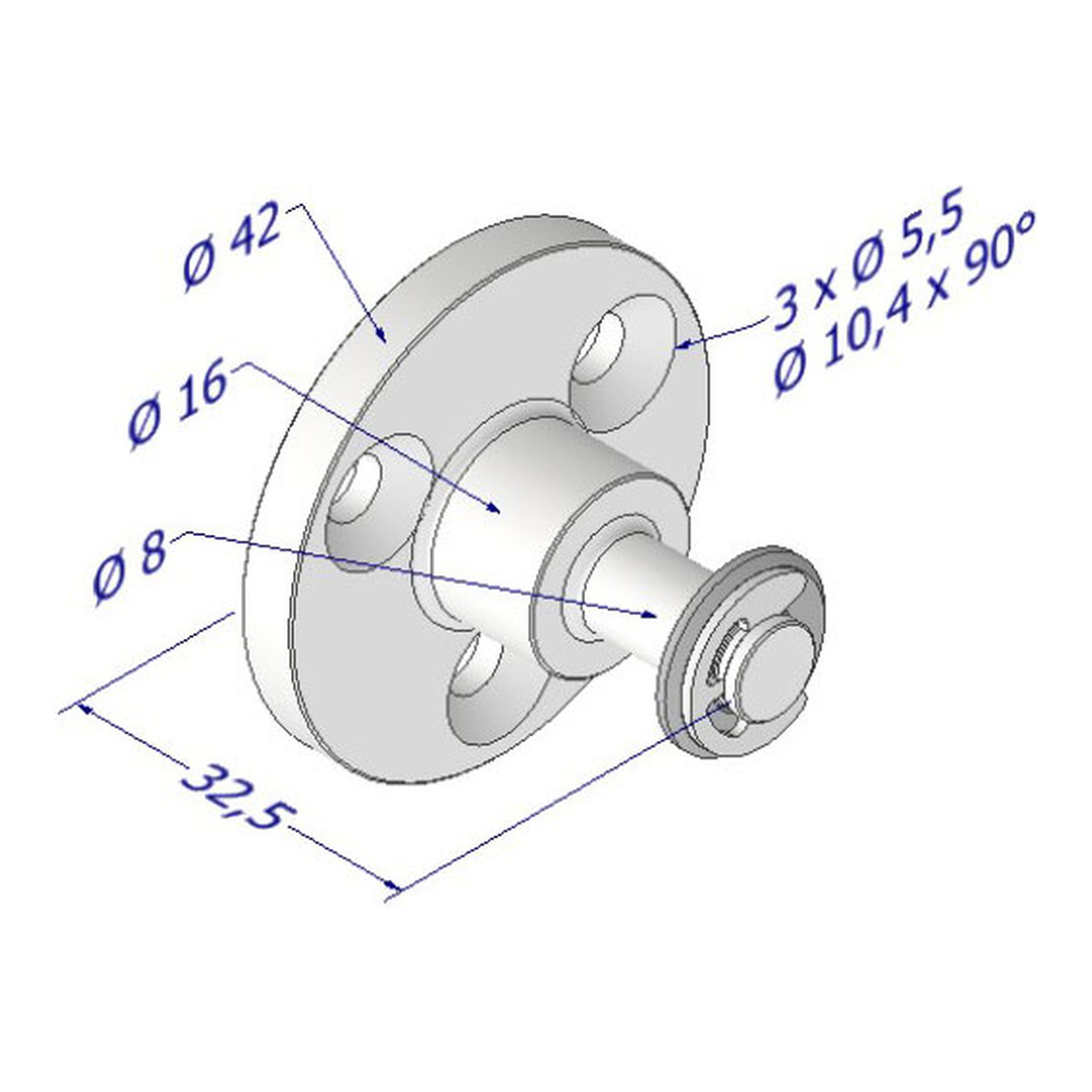

DICTATOR Befestigungsflansch TB Ø 42 mm, verzinkt

Kurz & KnappSpezialkonsole für die Kombination von Türöffnungsbegrenzer und Obentürschließer — DIN rechtsKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDie Befestigungskonsole TB-OTS ermöglicht die gleichzeitige Montage eines DICTATOR Türöffnungsbegrenzers zusammen mit einem Obentürschließer (OTS) auf der Bandseite. Ausführung DIN rechts. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. Wichtig: Für DIN links siehe Art. 205507.Technische DatenEigenschaftWertAusführungDIN rechtsMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich die TB-OTS Konsole?Wenn Sie einen DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren wollen.Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300 und 400 mm) und TBP 10-29 (Hub 300 und 400 mm). TB 10-23 und TBR-Modelle sind nicht OTS-kombinierbar.Was ist der Unterschied zwischen DIN links und DIN rechts?Die Konsole ist seitenspezifisch. DIN links (Art. 205507) für links angeschlagene Türen, DIN rechts (Art. 205508) für rechts angeschlagene.
