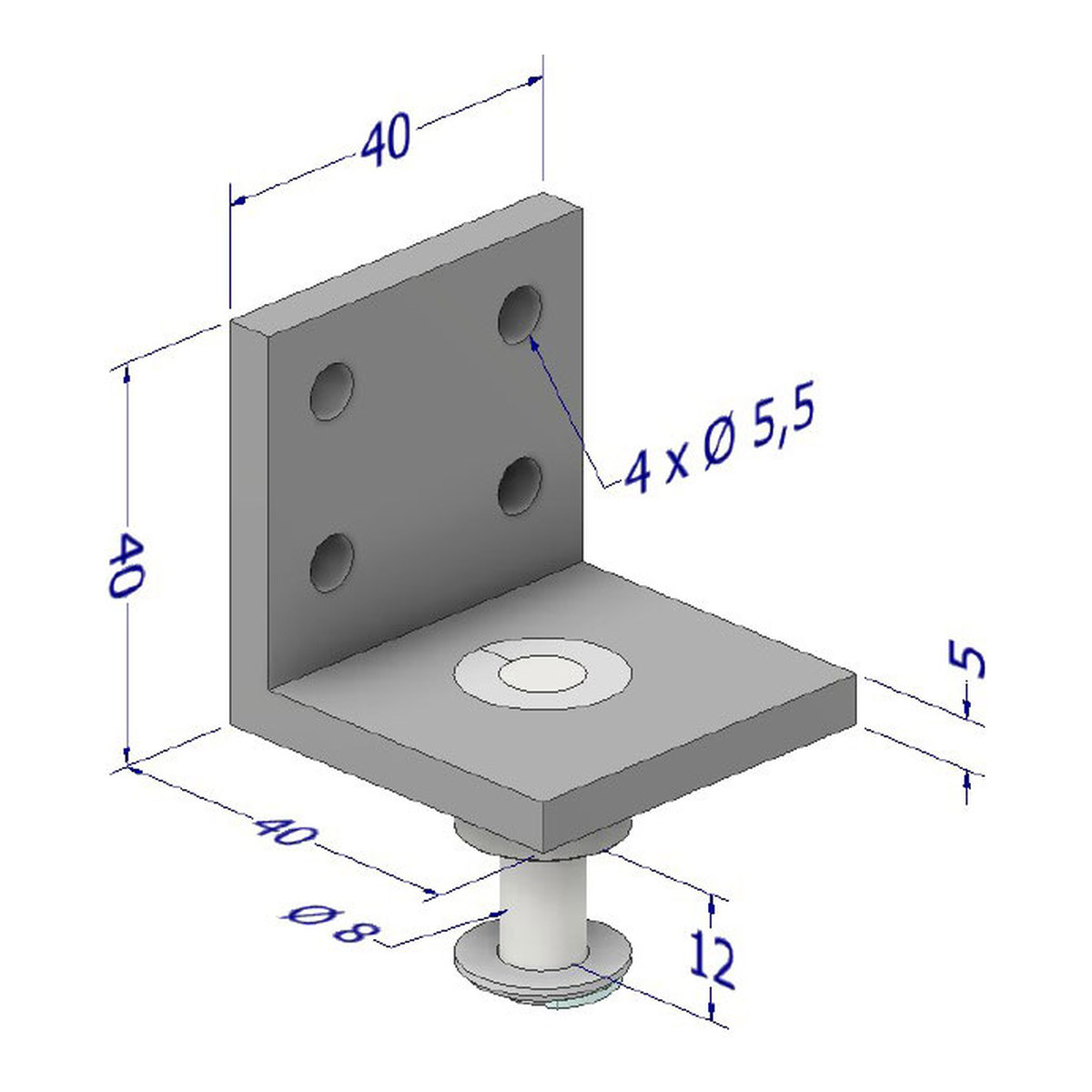

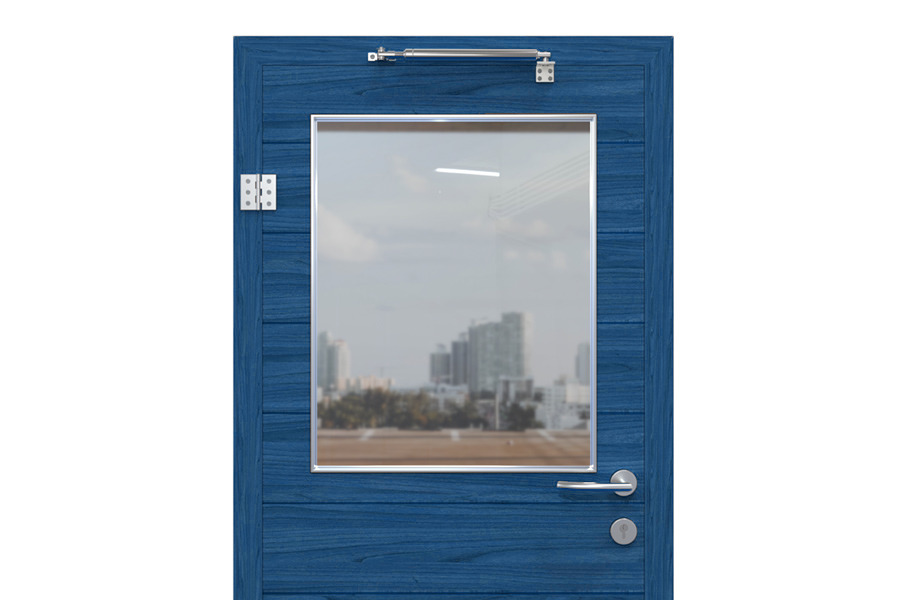

DICTATOR Befestigungswinkel TB 40×40×40 mm, verzinkt

GfS Distanzstück EH-Türwächter 60mm Klebepad — 901883KLE 60 mm Distanzstück mit integriertem Klebepad. Die größte Distanz-Option für bohrfreie Montage. Kurz & Knapp Für GfS EH-Türwächter — Passend zu allen 990xxx Varianten RAL 6029 — Signalgrün, passend zum Türwächter 60 mm Distanz mit Klebepad. RAL 6029. Technische Daten EigenschaftWert Artikelnummer901883KLE Abmessungen52 × 175 × 60 mm (B×H×T) Gewicht— MaterialStahl, pulverbeschichtet FarbeRAL 6029 (Signalgrün) Kompatibel mitGfS EH-Türwächter (990xxx), GfS Schwenk-Türwächter Welche Montageplatte für welchen Einsatz? SituationEmpfohlenes ProduktArt.-Nr. Glasrahmentür, kurzes TürschildMontageplatte Glasrahmen991470 Glasrahmentür, langes TürschildMontageplatte lang991770 Glasrahmentür, SondermaßMontageplatte individuell991170 Stangengriff, DIN links, 30 mm VersatzGekröpfte Platte 30 mm991370 Stangengriff, DIN links, 50 mm VersatzGekröpfte Platte 50 mm991380 Stangengriff, 60 mm GesamtdistanzKombinationsdistanzstück 60 mm901860 Stangengriff, 80 mm GesamtdistanzKombinationsdistanzstück 80 mm901862 Vollblatttür, 30 mm DistanzDistanzstück 30 mm901455 Vollblatttür, 50 mm Distanz (kleben)Distanzstück 50 mm Klebepad901880KLE Vollblatttür, 60 mm Distanz (kleben)Distanzstück 60 mm Klebepad901883KLE Brandschutztür (bohren verboten!)Montageplatte zum Kleben901670 Gitterzaun / AußenzaunGitterzaunmontageplatte914012 Häufige Fragen Passt diese Montageplatte zu meinem EH-Türwächter?Ja — alle GfS Montageplatten und Distanzstücke sind kompatibel mit allen EH-Türwächter-Varianten (990000, 990000 BUE, 990000 IP, 990100 BUE, 990100 IP). Ist Befestigungsmaterial im Lieferumfang?Ja, alle Montageplatten werden mit dem passenden Befestigungsmaterial geliefert. Kann ich die Platte in einer anderen Farbe bestellen?Standard ist RAL 6029 (Signalgrün). Sonderlackierungen über den Mehrpreis RAL (Art.-Nr. 000002) möglich. Kaufberatung Montageplatten Welche Montageplatte brauche ich für meinen EH-Türwächter?Das hängt vom Türtyp ab: Glasrahmentür → Montageplatte 991470 (kurz) oder 991770 (lang). Stangengriff DIN links → Gekröpfte Platte 991370/991380 oder Kombi-Distanzstück 901860/901862. Brandschutztür → Klebeplatte 901670. Standard-Vollblatt → Direkte Montage ohne Platte möglich. Darf ich in Brandschutztüren bohren?Nein. Bohrungen können die Brandschutzzulassung der Tür ungültig machen. Verwenden Sie die Klebe-Montageplatte 901670 — diese ist speziell für Brandschutztüren konzipiert und beschädigt die Tür nicht. Was ist der Unterschied zwischen Distanzstück und gekröpfter Platte?Distanzstück (901455, 901880KLE, 901883KLE): Verschiebt den Türwächter gerade nach vorne — für Türen mit vorstehenden Elementen. Gekröpfte Platte (991370, 991380): Versetzt den Türwächter seitlich — nötig wenn ein Stangengriff den Türdrücker verdeckt. Kleben oder Schrauben?Schrauben ist stabiler und die Standard-Montage. Kleben ist Pflicht bei Brandschutztüren und sinnvoll bei Glastüren oder wenn keine Bohrungen erwünscht sind. Die KLE-Varianten der Distanzstücke haben Klebepads bereits integriert. Passen die Montageplatten auch zum Schwenk-Türwächter?Die Gitterzaunmontageplatte (914012) und die Brandschutz-Klebeplatte (901670) sind für EH-Türwächter UND Schwenk-Türwächter geeignet. Die Glasrahmen- und Stangengriff-Platten sind speziell für den EH-Türwächter. Passende Produkte ProduktArt.-Nr.Funktion GfS EH-Türwächter Basis990000Notausgangsicherung mit Einhand-Öffnung GfS EH-Türwächter Voralarm BÜ990100 BUEMit Voralarm + Batterieüberwachung GfS EH-Türwächter Basis IP 45990000 IPFür den Außenbereich Ersatzklebestreifen Brandschutz901674Ersatzklebestreifen für Platte 901670

Kurz & KnappMittlerer Befestigungswinkel für vielseitige Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer Befestigungswinkel 70×45×36 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer. Bietet 36 mm Versatz — die vielseitigste Größe für Standard-Montagesituationen.Technische DatenEigenschaftWertMaße70×45×36 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Was ist der Unterschied zu den anderen Winkel-Größen?70×45×36 bietet 36 mm Versatz. Flacher: 50×40×20 (20 mm). Mehr Versatz: 40×40×40 (40 mm) oder 180×70×53 (53 mm).

Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 200 mm, Gesamtlänge eingefahren 310 mm / ausgefahren 510 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 200 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist konzipiert für flucht- und rettungswege, schulen und öffentliche gebäude. Die progressive endlagendämpfung ab ca. 55° sorgt für ein kontrolliertes Abbremsen der Tür. PfB-Prüfbericht für Flucht- und Rettungswege vorhanden. 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zugelassen für Fluchtwege — PfB-Prüfbericht vorhanden, 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche Gebäude, häufig betätigte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Zugelassen für: Flucht- und Rettungswege (PfB-geprüft) Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub200 mm Gesamtlänge eingefahren310 mm Gesamtlänge ausgefahren510 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 310 mm, (ausgefahren): 510 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 200 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Flucht- und Rettungswege — Einsatz in Schulen, Krankenhäusern und öffentlichen Gebäuden zulässigCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für flucht- und rettungswege, schulen und öffentliche gebäude mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive endlagendämpfung ab ca. 55°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Ist der TBP 10-29 für Flucht- und Rettungswege zugelassen?Ja, der TBP 10-29 verfügt über einen PfB-Prüfbericht und hat 200.000 Zyklen Dauerfunktionsprüfung nach EN 1191 bestanden. Er ist speziell für den Einsatz an Flucht- und Rettungswegen konzipiert. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
