Kugelfeststeller und Türpuffer

Universal-Türdämpfer DICTATOR VS 2000 glanzverchromt  Das Spitzenmodell der DICTATOR-Türdämpfer ist der VS 2000. Er ist auch für schwere Türen geeignet und in verschiedenen Federstärken lieferbar. Durch ein patentiertes Befestigungssystem mit schwenkbarer Grundplatte läßt sich der VS 2000 besonders leicht montieren. Die Befestigungsschrauben sind verdeckt, so daß der Türdämpfer mit dem Einlaufhaken eine formschöne Einheit bildet. Der Türdämpfer VS 2000 ist für die Montage an der Türvorderseite konzipiert. Er ist für links- und rechtsschließende Türen geeignet. Der VS 2000 wird normalerweise senkrecht in der Türmitte befestigt. Die Ausführung mit normaler und leichter Feder kann mit Hilfe einer speziellen Winkelplatte (siehe Zubehör) auch waagrecht an der Türoberkante angebracht werden. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Montage:Der DICTATOR Türdämpfer VS 2000 wird auf dem Türblatt mittels einer schwenkbarenGrundplatte befestigt, üblicherweise etwa in Türmitte.Klappen Sie zunächst die Grundplatte heraus, halten sie senkrecht etwa in der Mitteder Türe an das Türblatt und befestigen die Grundplatte am Langloch so, daß dasobere Ende der Grundplatte ca. 2 mm über die Türoberkante herausragt.Nach Kontrolle der lotrechten Position befestigen Sie die Grundplatte endgültig mitden 4 Schrauben 4,5 x 19 und schwenken dann das Gehäuse nach unten bis esan der Grundplatte einrastet.Nun schwenken Sie die Türe zu und markieren die Gehäuseumrisse an der Zarge,um die seitliche Position der Einlaufkurve festzulegen. Die richtige Höhe der Einlaufkurveist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel dieVorderkante der Einlaufkurve gerade noch leicht berührt.Wichtig: bei aufliegenden Türen müssen Sie die Einlaufkurve mit Hilfe der beiliegendenAusgleichsplättchen auf gleiches Niveau bringen wie die Dämpfer-Grundplatte. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator VS 2000 glanzverchromt  glanzverchromt  20 N  Haken 1020  300575    glanzverchromt  35 N  Haken 1020  300570    glanzverchromt  50 N  Haken 1020  300500    glanzverchromt  80 N  Haken 1020  300550    glanzverchromt  115 N  Haken 1020  300560

Kugelfeststeller und TürpufferDer DICTATOR-Kugelfeststeller vereint in idealer Weise drei Funktionen: er stoppt die Tür sanft ab, verhindert ihr Aufschlagen über den vorgegebenen Öffnungswinkel und hält sie in der geöffneten Position fest. Der flache Teller wird am Boden dort befestigt, wo die Tür offengehalten werden soll. Durch seine flache Bauform stellt er sowohl für Personen als auch Fahrzeuge kein Hindernis (Stolpergefahr) dar und ist sehr unauffällig. Der Anschlaggummi am Teller bremst die aufgeworfene Tür sanft ab und schont so Tür und Türbänder. In den Teller rastet eine Kugel ein und hält die Tür in der gewünschten Position fest. Die Tür ist damit gegen unerwünschtes Zufallen z.B. durch Zugluft geschützt. Durch einfaches Ziehen an der Tür wird die Feststellung ebenso mühelos wieder gelöst und erspart so lästiges Suchen nach dem Feststeller und Lostreten einer mechanischen Arretierung. Die Haltekraft des Feststellers ist stufenlos einstellbar und paßt sich damit unterschiedlichen Einsatzbedingungen an. Durch sein Aluminium-Gehäuse kann der DICTATOR-Kugelfeststeller problemlos auch im Außenbereich verwendet werden.Oberfläche: silber einbrennlackiertdunkelbraun einbrennlackiert

DICTATOR Z 1000 Universal Türdämpfer für Zimmertüren Der Türdämpfer Z 1000 ist die preiswerte Standard-Ausführung für Zimmertüren Der DICTATOR Türdämpfer Z 1000 eignet sich, durch die kleine Bauform, besonders für den Einsatz an Zimmertüren. Er ist das Standard-Model der DICTATOR Z - Türdämpfer. Seine Befestigungsbohrungen sind so ausgelegt, daß er auch als Ersatz für ZF, ZU und ZT-Türdämpfer verwendet werden kann. Er wird serienmäßig in vernickelter bzw. verzinkter Ausführung geliefert (siehe Bestellangaben). Eine farbige Beschichtung sowie eine Ausführung in Edelstahl sind nicht lieferbar. Der Z 1000 ist nur für die senkrechte Montage vorgesehen. Der Türdämpfer Z1000 wird mit folgenden Einlaufhaken geliefert: Haken 1009: für gleichliegende (Z1009)Haken 1011: für zurückliegende Türen (Z1011) Haken 1013: für aufliegende Türen (Z1013) (siehe Maßzeichnung: max. Sturzvorsprung 22 mm, max. Falzdicke 28 mm). Technische Daten: Türart: Drehtüren DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft: 50 N Dämpfungscharakteristik: progressiv Schließgeschwindigkeit: einstellbar Dämpfungsmedium: nahezu temperaturneutrales Silikonöl Material: Stahl Oberfläche: vernickelt oder verzinkt Ausführungen Z 1000: Beschreibung Haken Bestell-Nummer DICTATOR Z 1000, 50N, vernickelt    1013 aufliegende Türen 300375 DICTATOR Z 1000, 50N, vernickelt 1009 gleichliegende Türen 300373 DICTATOR Z 1000, 50N, vernickelt      1011 zurückliegende Türen 300374 DICTATOR Z 1000, 50N, verzinkt     1013 aufliegende Türen 300906 DICTATOR Z 1000, 50N, verzinkt   1009 gleichliegende Türen 300904 DICTATOR Z 1000, 50N, verzinkt 1011 zurückliegende Türen 300905 Weitere Ausführungen auf Anfrage     Lieferumfang: - Universal-Türdämpfer DICTATOR Z 1000- Haken 1009, 1013 oder 1011- Befestigungsschrauben für Holztüren

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

Hakentürfeststeller für Bodenmontage - mit schwarzem, federnden Gummipuffer- Türgewicht bis 120 kg- Fanghaken ausschaltbar- verdeckte Anschraublöcher

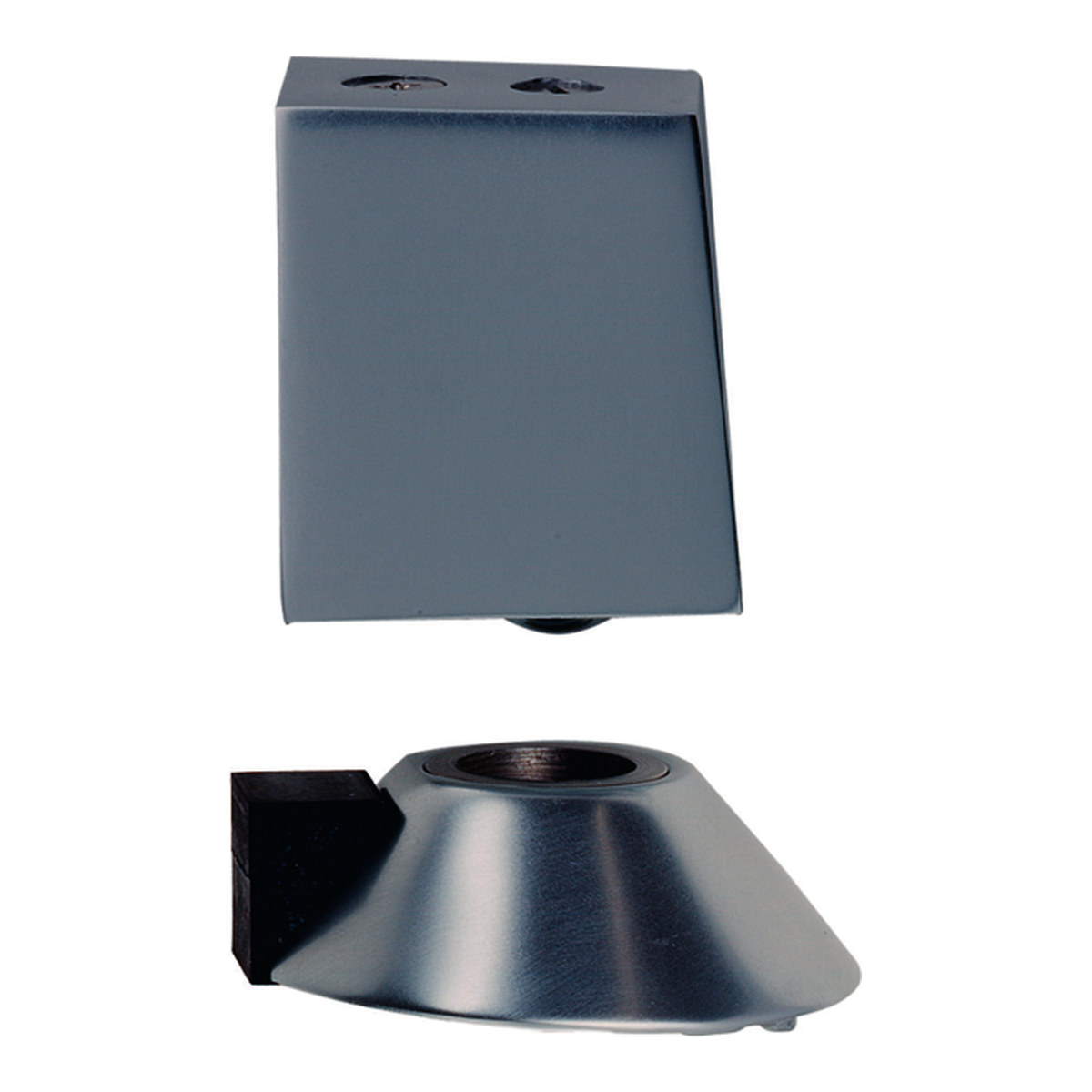

KWS Türfeststeller 1023 Türfeststeller mit Bodenkloben aus Leichtmetall - Bodenkloben und Gehäuse des Oberteils aus Aluminium- weitere Metallteile aus Stahl, galvanisch verzinkt - Puffer aus Gummi, schwarz - inkl. Befestigungsmaterial Türgewicht: bis ca. 40 kg Funktion KWS 1023: Das Andrücken bzw. Abziehen der Tür genügt aus, um die Tür Fest zu stellen oder zu Lösen. Durch die einfache Verstellmöglichkeit kann die Funktion des Feststellers, bei nachträglich hebenden oder senkenden Türen, neu eingestellt werden. Der Kugeldruck lässt sich über eine Stellschraube regulieren. Montage Türfeststeller mit Bodenkloben Feststeller-Mechanismus bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigen. Feststeller-Gehäuse aufstecken und mit einer Schraube sichern. Den Bodenkloben an entsprechender Stelle auf den Boden schrauben. Der zusätzliche Zapfen wird in den Boden eingelassen und verhindert dadurch ein Verdrehen des Bodenklobens. Artikelnummer Material / Oberfläche   Ausführung Leichtmetall: KWS 1023.02 silberfarbig einbrennlackiert   KWS 1023.03 schwarz einbrennlackiert   KWS 1023.10 dunkelbraun einbrennlackiert   Ausführung Leichtmetall bearbeitet nach E 5: KWS 1023.31 KWS 1 silberfarbig eloxiert   KWS 1023.37 KWS 5 dunkelbraun eloxiert   Lieferumfang:- KWS 1023 Türfeststeller mit Bodenkloben- Befestigungsmaterial
