Montagezubehör für Türöffnungsbegrenzer — Flansche, Winkel, Konsolen und Bolzen
- Die Befestigungsteile, mit denen ein DICTATOR Türöffnungsbegrenzer an Wand, Zarge und Türblatt angeschlagen wird — original vom Hersteller, für Nachrüstung und Ersatz einzeln erhältlich
- Wandseitig zwei Befestigungsflansche (Ø 42 mm und 65 × 25 mm), vier Befestigungswinkel von 50 × 40 × 20 bis 180 × 70 × 53 mm sowie eine Befestigungsplatte mit Gegenplatte
- Türseitig das Flügelböckchen als Anlenkpunkt am Türblatt, dazu Verbindungsbolzen in zwei Durchmessern und zwei Distanzen
- Eigene Teile für die Kombination mit einem Obentürschließer: zwei TB-OTS-Winkel und die Konsolen in DIN links und DIN rechts
- Der Augendurchmesser entscheidet, nicht die Baureihe: Flansche und Bolzen gibt es für Ø 8 mm — die meisten Geräte — und für Ø 10 mm: einen Teil der TBR 14-35 (ab 500 mm Hub alle) und den TB 14-28 mit 400 mm Hub 302053-2. Beide passen nicht ineinander
Warum ein Türöffnungsbegrenzer eigenes Befestigungsmaterial braucht
Ein Türöffnungsbegrenzer arbeitet zwischen zwei Punkten: einem festen an Wand oder Zarge und einem beweglichen am Türblatt. Er begrenzt den Öffnungswinkel und dämpft eine zu hohe Öffnungsgeschwindigkeit — anders als ein Türdämpfer, der beim Schließen wirkt, und anders als ein Türschließer, der die Tür über den gesamten Weg zuzieht. Damit diese Kraft sicher eingeleitet wird, müssen beide Anlenkpunkte fest sitzen und im richtigen Abstand zueinander stehen.
Genau daran hängt das Zubehör dieser Kategorie. Der wandseitige Punkt ist ein Flansch, ein Winkel oder eine Befestigungsplatte mit Gegenplatte — welches Teil an Wand oder Zarge passt, hängt von der Einbausituation ab. Am Türblatt sitzt zum Beispiel das Flügelböckchen — an dünnwandigen Stahltüren mit Gegenplatte, an Glastüren mit Alurahmen auf einer Montageplatte. Das Gerät hat zwei Augen, und an jedem Anlenkpunkt sitzt ein eigener Bolzen — er ist die kritische Größe: Sein Durchmesser muss zum Auge des Begrenzers passen, seine Distanz zur Einbausituation. Passt eines von beidem nicht, lässt sich der Begrenzer nicht anschlagen, auch wenn er ansonsten der richtige ist.
Unsicher, welche Befestigung Ihr Untergrund braucht?
Die Hublänge richtet sich nach Türbreite und gewünschtem Öffnungswinkel; für die Befestigungspunkte fragt DICTATOR vier Maße vom Band zu Rahmen- und Türkante ab, die man selten zur Hand hat. Zwei Fotos genügen auch: Innen- und Außenansicht der Tür, dazu Ihre E-Mail-Adresse. Wir ermitteln die passende Ausführung samt Befestigungspunkten.
Welche Einbausituation haben Sie?
25 typische Situationen mit Montagebild, Maßskizze und der Liste der Beschläge, die dazugehören — sortiert danach, ob ein Obentürschließer im Weg ist und auf welcher Türseite montiert wird.
Auswahlhilfe Befestigung — Obentürschließer ja oder nein, Montageseite, Einbausituation: die passenden Winkel, Flansche, Konsolen und Bolzen. Alle Situationen mit Montagebild und Maßskizze: 25 Einbausituationen.
In drei Schritten zum passenden Zubehör
Die Auswahl läuft immer in derselben Reihenfolge — erst der Augendurchmesser, dann die wandseitige Befestigung, zuletzt der Bolzen. Wer mit dem letzten Schritt anfängt, kauft zweimal.
| Schritt | Was zu klären ist | Woran es hängt |
|---|---|---|
| 1. Auge | Ø 8 mm oder Ø 10 mm? | Ø 8 mm bei den meisten Geräten · Ø 10 mm bei einem Teil der TBR 14-35 und beim TB 14-28 302053-2 — maßgeblich ist der Klartext „Bohrung Augen 10 mm“ |
| 2. Wandseite | Flansch, Winkel oder Platte? | Flansch oder Winkel nach Einbausituation und Maß (Tabelle unten) · Platte mit Gegenplatte |
| 3. Bolzen | Distanz 25 mm oder 45 mm? | 25 mm oder 45 mm — eine Zuordnung zur Zargendicke nennt DICTATOR nicht, die Distanz ergibt sich aus der Einbausituation |
Der erste Schritt ist der Ausschluss, den man nicht übergehen kann. Die Baureihen mit Auge Ø 8 mm nehmen den Befestigungsflansch Ø 42 mm (205261); Bolzen, Scheibe und Sicherungsscheibe sind dort nach Bestellbezeichnung enthalten. Separat bestellt werden die Bolzen 205511 (Distanz 25 mm) und 205514 (45 mm) für die Winkel, die ausdrücklich für Bolzen geliefert werden — 205489 (70 × 45 × 36 mm) und 205462-W (180 × 70 × 53 mm). Für Geräte mit Auge Ø 10 mm — einen Teil der TBR 14-35 und den TB 14-28 302053-2 — gibt es den Flansch 65 × 25 mm (205469) und die Befestigungsplatte 45 × 220 mm (205460); beide bringen den Bolzen Ø 10 mm mit. Die Bolzen Ø 10 mm 205517 (Distanz 25 mm) und 205520 (45 mm) sind für die Winkel, die ohne Bolzen geliefert werden. Über den Durchmesser hinweg kombinieren lässt sich nichts.
| Wandseitige Befestigung | Maße | Passend für |
|---|---|---|
| Befestigungsflansch 205261 | Ø 42 mm | Auge Ø 8 mm |
| Befestigungsflansch 205469 | 65 × 25 mm | Auge Ø 10 mm; für schmale Türzargen |

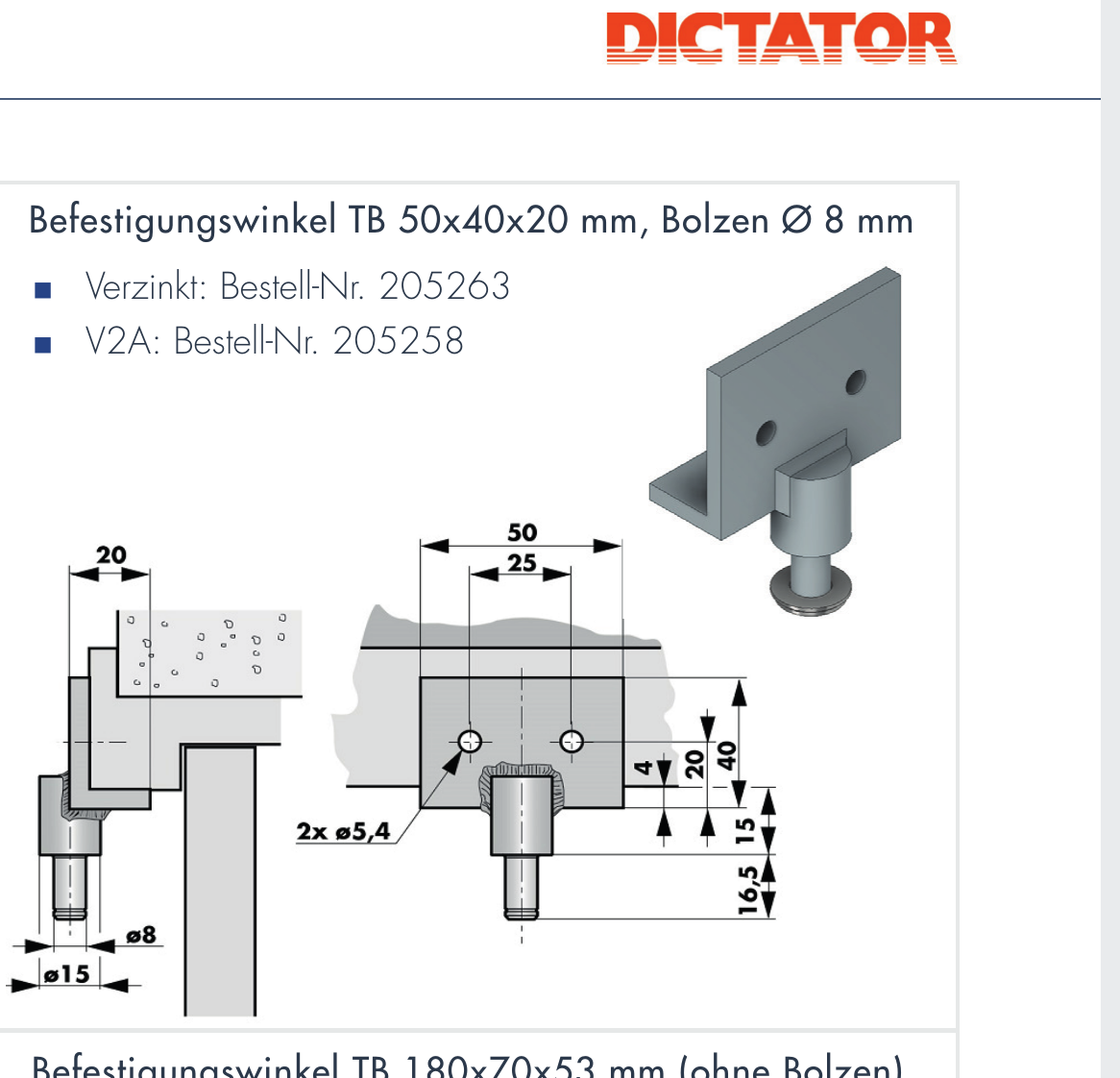

| Befestigungswinkel 205263 | 50 × 40 × 20 mm | Bestellbezeichnung nennt Bolzen Ø 8 mm |
| Befestigungswinkel 205489 | 70 × 45 × 36 mm | Bolzen Ø 8 oder Ø 10 mm |
| Befestigungswinkel 205262 | 40 × 40 × 40 mm | Bestellbezeichnung nennt Bolzen Ø 8 mm |

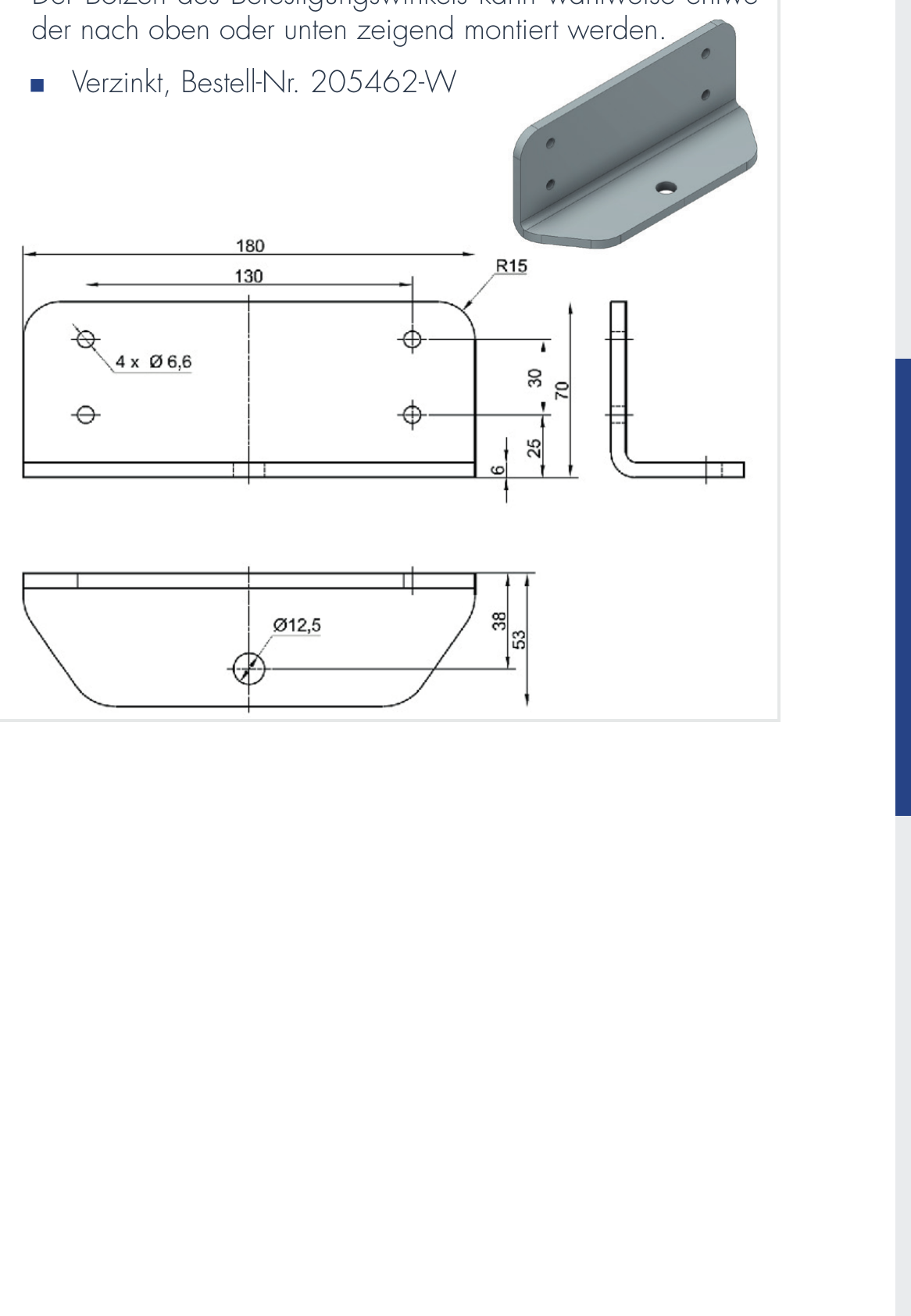

| Befestigungswinkel 205462-W | 180 × 70 × 53 mm | Bolzen Ø 8 oder Ø 10 mm |
| Befestigungsplatte 205460 | 45 × 220 mm | Auge Ø 10 mm, mit Gegenplatte 205461 |

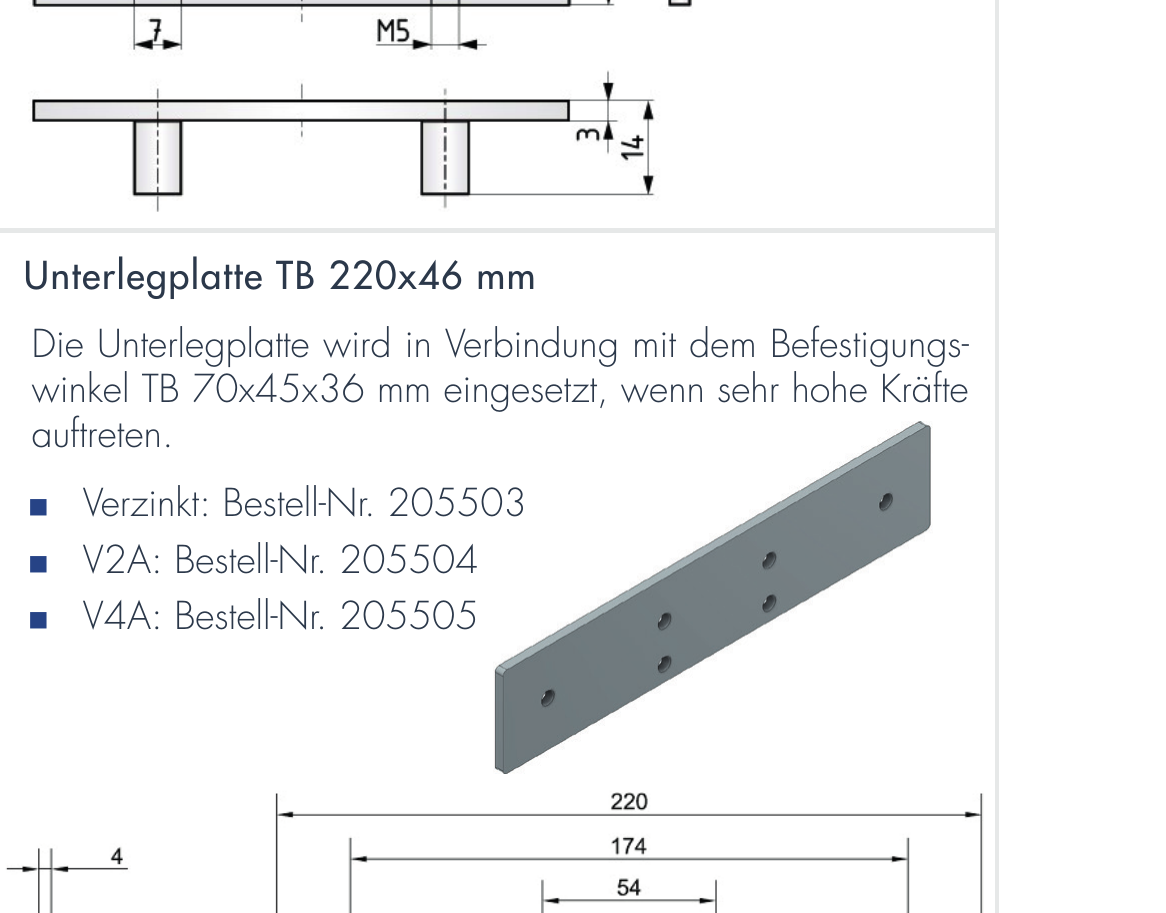

| Unterlegplatte 205503 | 220 × 46 mm | mit Befestigungswinkel 205489, wenn sehr hohe Kräfte auftreten |
Welcher Flansch oder Winkel an Ihrer Wand oder Zarge sitzt, hängt von der Einbausituation ab — die Maße stehen in der Tabelle, im Zweifel ermitteln wir das passende Teil anhand von zwei Fotos über den Fragebogen. Die Unterlegplatte 220 × 46 mm (205503) setzt DICTATOR zusammen mit dem Befestigungswinkel 70 × 45 × 36 mm ein, wenn sehr hohe Kräfte auftreten.
Sonderfälle: Befestigungsplatte, Obentürschließer, Türseite
Drei Montagesituationen fallen aus dem Schema und haben deshalb eigene Teile.

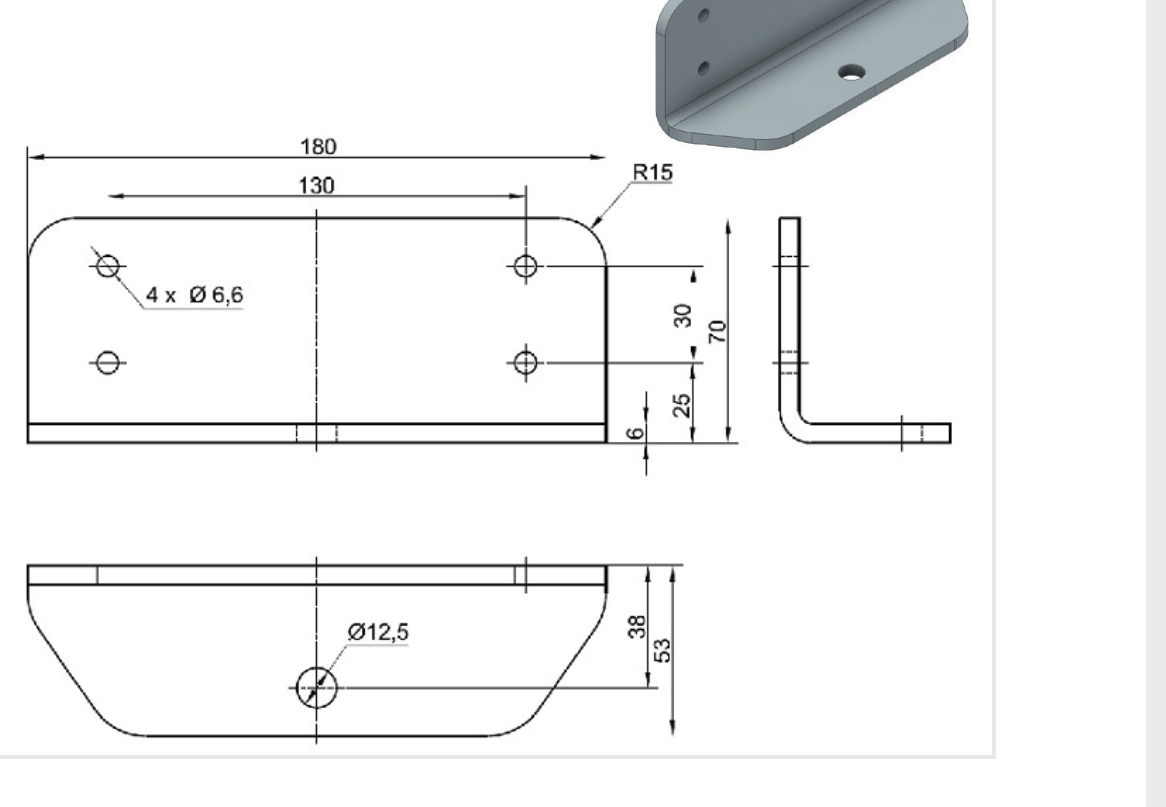

Befestigungsplatte mit Gegenplatte. Die Befestigungsplatte 45 × 220 mm (205460) hat eine Aufnahme mit Bolzen Ø 10 mm; die Gegenplatte 205461 mit Gewindehülsen gehört zu ihr und hat dieselben Grundabmessungen. Einen eigenen Einsatzfall nennt DICTATOR für das Paar nicht. Wo Wand oder Zarge nicht stabil genug sind, sieht die Montageanleitung bauseits zusätzliche Montageplatten an Zarge und Türblatt vor.

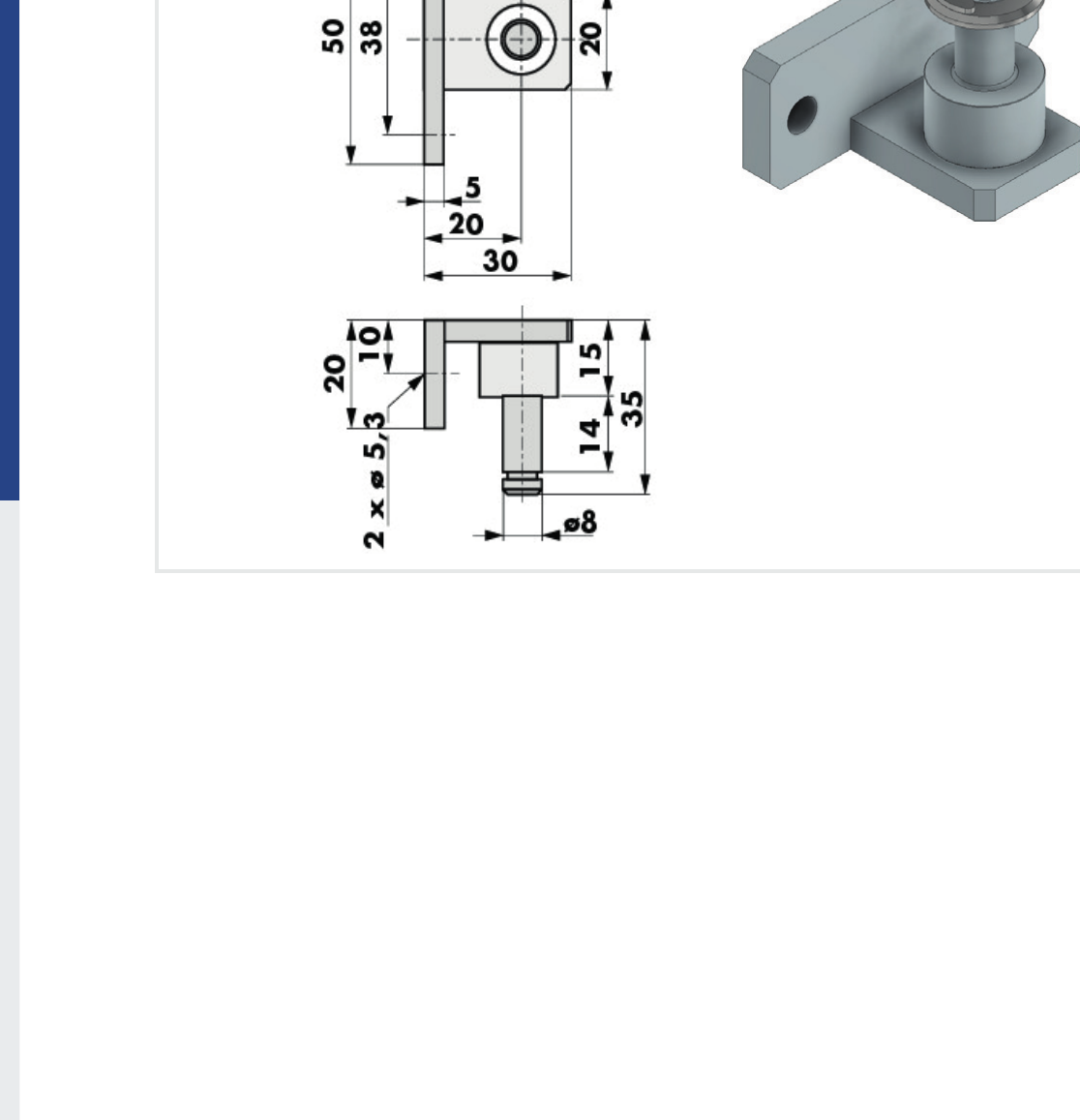

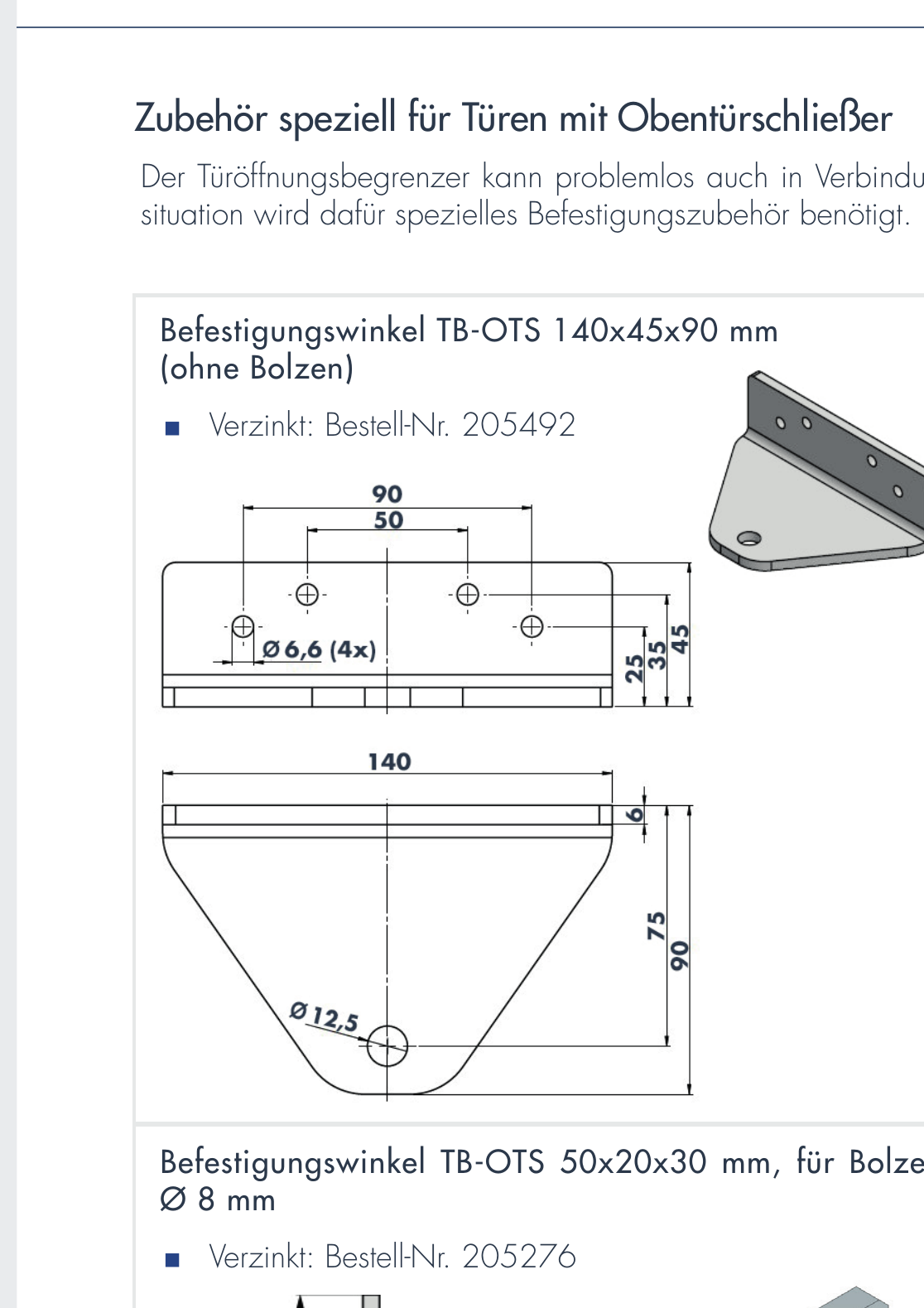

Türöffnungsbegrenzer und Obentürschließer an derselben Tür. Das ist nicht mit jeder Baureihe möglich — vorgesehen sind dafür der TB 14-28 und der TBP 10-29, jeweils mit Hub 300 oder 400 mm. TB 10-23 und die TBR-Baureihen sind für die Kombination nicht vorgesehen. Für den gemeinsamen Betrieb gibt es vier eigene Teile: den kompakten TB-OTS-Winkel 50 × 20 × 30 mm (205276), den großen TB-OTS-Winkel 140 × 45 × 90 mm (205492) sowie die Befestigungskonsolen für die Bandgegenseite in DIN links (205507) und DIN rechts (205508). Die Konsolen sind seitenspezifisch — hier entscheidet der Türanschlag, nicht der Einbauort.

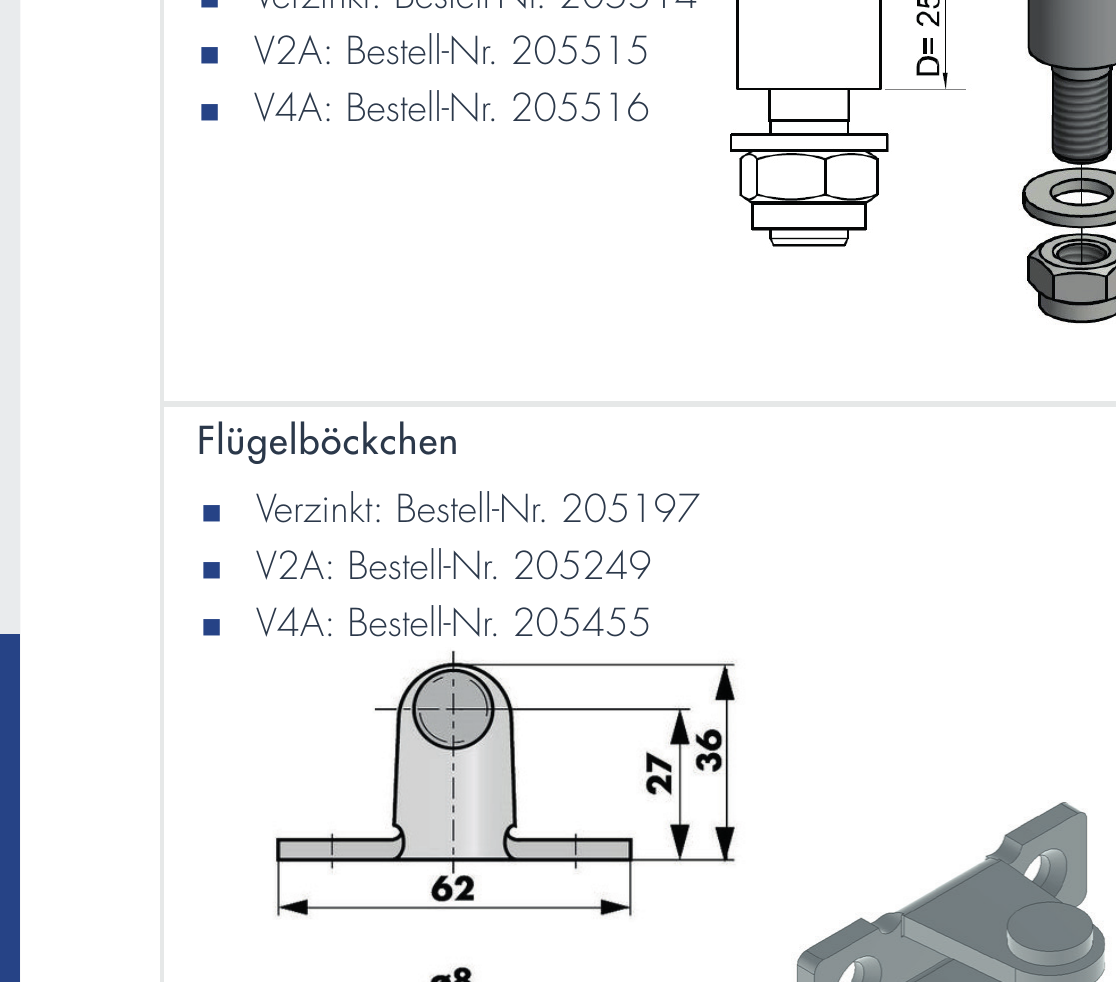

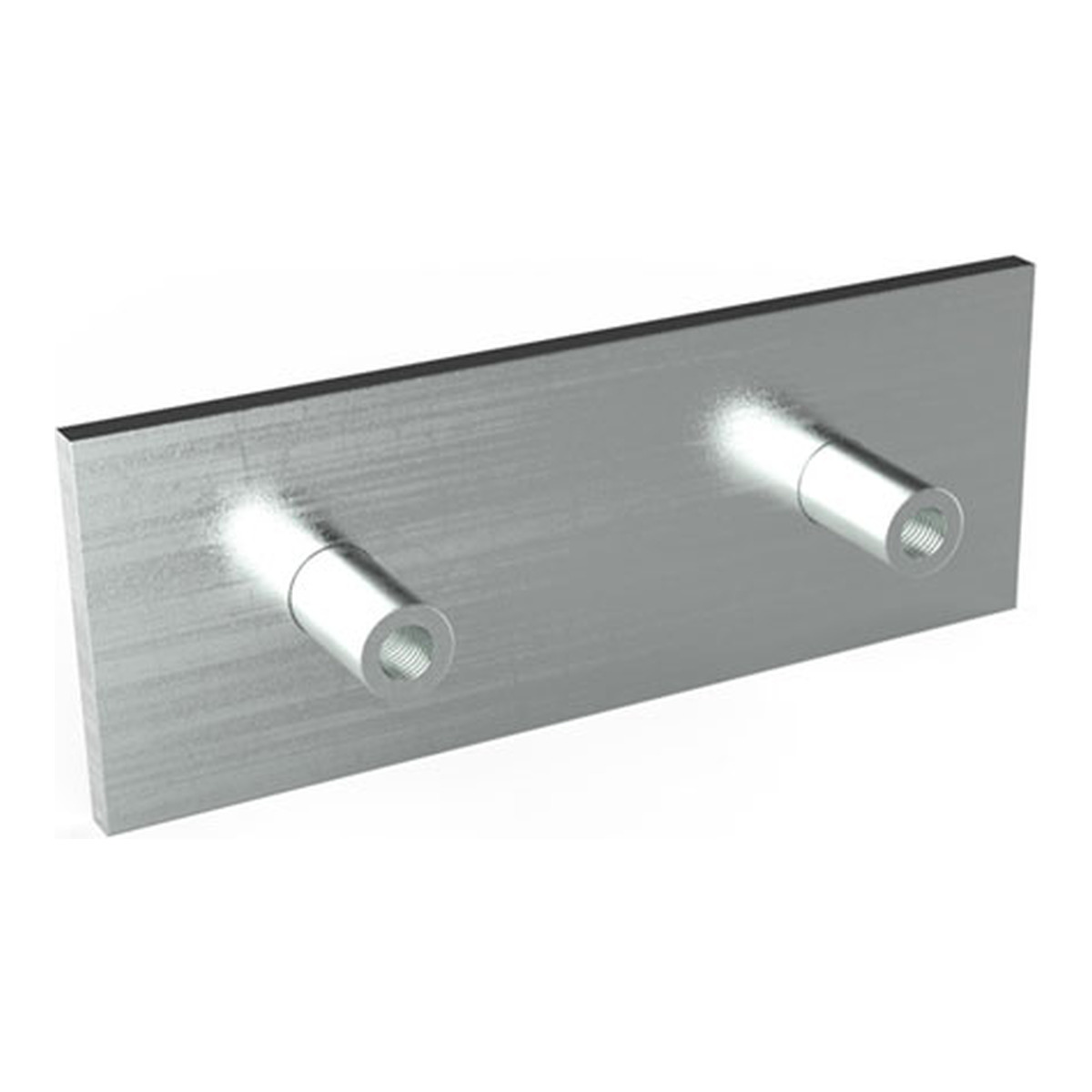

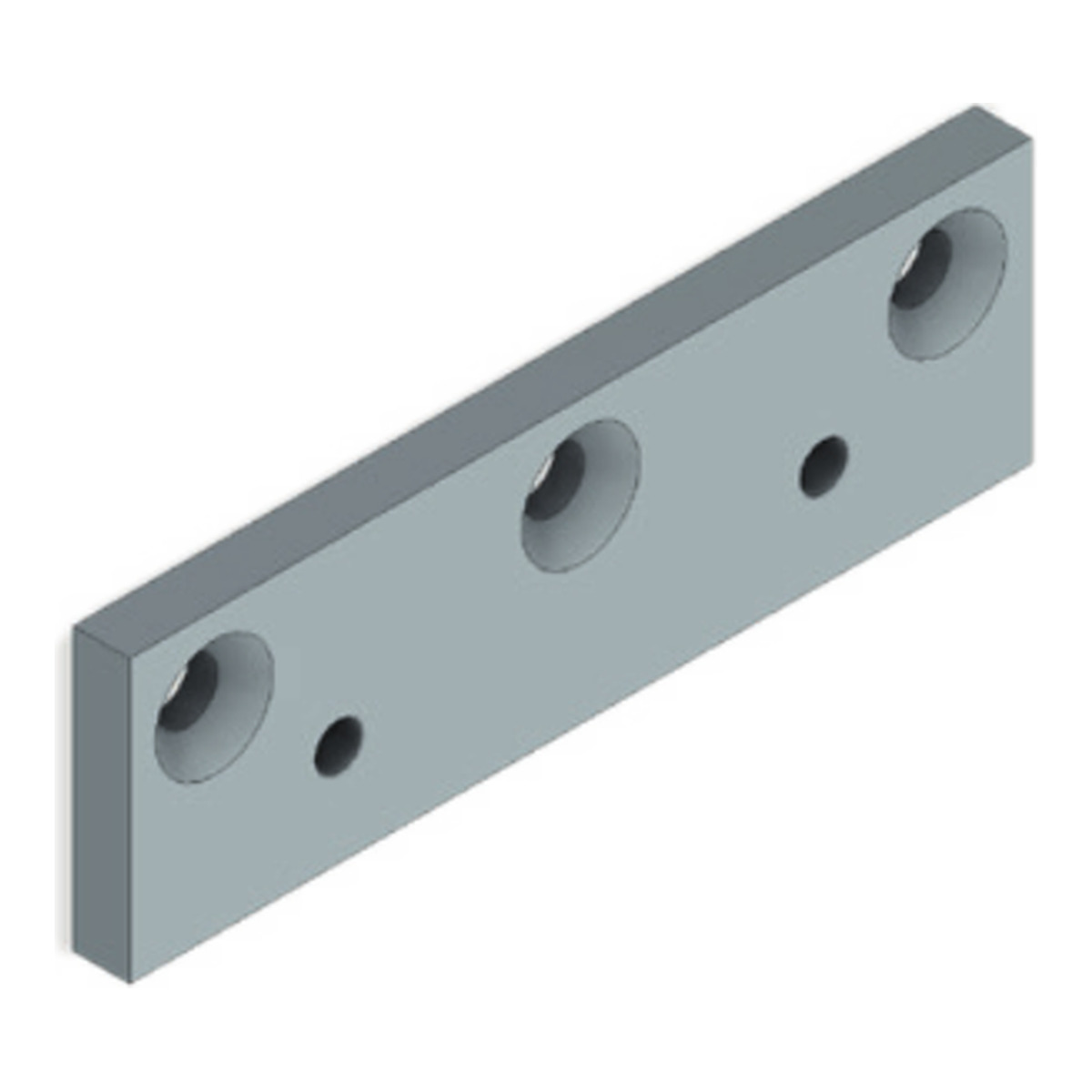

Die Türseite. Das Flügelböckchen (205197) wird am Türblatt befestigt und bildet mit seinem Bolzen 8 mm den Anlenkpunkt für Geräte mit Auge Ø 8 mm; es liegt den Komplett-Sets bei. An dünnwandigen Stahltüren kommt die Gegenplatte 205468 dazu, an Glastüren mit Alurahmen sieht DICTATOR eine Montageplatte vor. Als Einzelteil steht das Flügelböckchen hier für Nachrüstung und Ersatz.
Häufige Fragen zum Montagezubehör
Welchen Bolzendurchmesser braucht mein Türöffnungsbegrenzer?
Er muss zum Auge des Geräts passen. Ø 8 mm ist der Regelfall — so nennt es DICTATOR für die Baureihen TB 10-23, TB 14-28, TBP 10-29 und einige Ausführungen des TBR 14-35, beim TBR 10-28 mit 200 und 250 mm Hub ebenso. Ø 10 mm haben die übrigen Ausführungen des TBR 14-35 und als Einzelfall der TB 14-28 mit 400 mm Hub (302053-2). Maßgeblich ist der Klartext im Artikelnamen („Auge 8 mm" oder „Auge 10 mm"); die Typenbezeichnung verrät den Durchmesser nicht.
Flansch oder Winkel — was passt an meine Wand?
Das hängt von der Einbausituation ab; DICTATOR ordnet Flansch und Winkel keinen bestimmten Situationen zu, sondern nennt Maße und Bolzenaufnahme. Es gibt den Flansch Ø 42 mm für Geräte mit Auge Ø 8 mm, den Flansch 65 × 25 mm für den TBR 14-35 mit Auge Ø 10 mm — ihn sieht DICTATOR für schmale Türzargen vor — und vier Winkel von 50 × 40 × 20 bis 180 × 70 × 53 mm; die Winkel 70 × 45 × 36 und 180 × 70 × 53 mm nehmen Bolzen Ø 8 oder 10 mm auf. Im Zweifel genügen zwei Fotos über den Fragebogen.
Wozu dient die Distanz am Bolzen?
Sie bestimmt den Abstand zwischen dem Türöffnungsbegrenzer und dem Befestigungsteil, in dem der Bolzen sitzt. Die Bolzen gibt es mit Distanz 25 mm und 45 mm, jeweils in Ø 8 mm und Ø 10 mm. Eine Zuordnung zur Zargendicke nennt DICTATOR nicht — welche Distanz passt, ergibt sich aus der Einbausituation. Distanz und Durchmesser sind zwei getrennte Größen.
Welche Baureihen lassen sich mit einem Obentürschließer kombinieren?
Nur der TB 14-28 und der TBP 10-29, und dort nur die Hublängen 300 und 400 mm. Für den TB 10-23 und den TBR 14-35 ist die Kombination nicht vorgesehen; zum TBR 10-28 trifft DICTATOR keine Aussage. Wer sie trotzdem plant, ändert nicht das Zubehör, sondern die Baureihe — die passenden Geräte stehen unter Türöffnungsbegrenzer.
Brauche ich die TB-OTS-Konsole in DIN links oder DIN rechts?
Nach dem Anschlag der Tür. Die Konsolen für die Bandgegenseite gibt es als 205507 für DIN links und 205508 für DIN rechts. Wer sich beim Anschlag nicht sicher ist, findet die Bestimmung unter Öffnungsrichtung und Bandseite und Bandgegenseite.
Was tun, wenn die Wand hohl ist?
Türöffnungsbegrenzer brauchen stabile Befestigungspunkte, weil sehr hohe Zugkräfte auftreten können. DICTATOR verlangt, dass Türzarge und Türblatt stabil genug sind, und nennt bei Bedarf bauseits zusätzliche Montageplatten an Zarge und Türblatt. Welche Befestigungsmittel in einem hohlen Wandaufbau tragen, entscheidet der Wandaufbau, nicht der Beschlag — im Zweifel klären zwei Fotos über den Fragebogen die Einbausituation.
Fragen zur Kaufentscheidung
Ist das Montagezubehör in den Komplett-Sets schon enthalten?
Ja — die Komplett-Sets bringen die Befestigung für eine Standardmontage mit, unter anderem das Flügelböckchen. Diese Kategorie ist deshalb vor allem für zwei Fälle da: für die Nachrüstung an einer Einbausituation, die vom Standard abweicht, und für den Ersatz einzelner Teile. Wer neu montiert und keine Besonderheiten hat, fährt mit dem Set einfacher.
Was gehört zu einer vollständigen Befestigung?
Je ein Befestigungsteil an Türblatt und Zarge beziehungsweise Wand — mit je einem Bolzen, der zum Auge des Begrenzers passt. Beim Flügelböckchen, beim Befestigungsflansch Ø 42 mm und bei den Befestigungswinkeln 40 × 40 × 40 und 50 × 40 × 20 mm ist der Bolzen Ø 8 mm dabei; die Befestigungswinkel 70 × 45 × 36 und 180 × 70 × 53 mm werden ohne Bolzen geliefert. Bei sehr hohen Kräften gehört zum Winkel 70 × 45 × 36 mm die Unterlegplatte 220 × 46 mm.
Wird Dübel- und Schraubenmaterial mitgeliefert?
Nein. Dübel und Schrauben sind bauseits beizustellen; zu den Befestigungsteilen gehören laut Bestellangaben Bolzen, Scheibe und Sicherungsring. Welches Befestigungsmittel trägt, hängt vom Untergrund ab — Beton, Mauerwerk, Ständerwerk und Metallzarge verlangen jeweils andere.
Ich brauche eine Edelstahl-Ausführung — führen Sie die?
Im Shop stehen die verzinkten Ausführungen, bei der Gegenplatte zum Flügelböckchen die V2A-Ausführung. Laut Bestellangaben gibt es nur einen Teil der Befestigungsteile zusätzlich in V2A und V4A — Flügelböckchen, Befestigungswinkel 40 × 40 × 40 und 70 × 45 × 36 mm, Unterlegplatte und die Bolzen; diese Ausführungen führen wir nicht, sie sind auf Anfrage lieferbar. Die Türöffnungsbegrenzer selbst gibt es in den Baureihen 10-23, 14-28 und 14-35 in V2A und V4A, die Baureihe 10-29 mit 300 und 400 mm Hub in V4A.
Ich kenne nur die Typenbezeichnung aus dem Angebot — reicht das für die Auswahl?
Für die Baureihe ja, für den Augendurchmesser nicht. Eine Bezeichnung der Form 14-35-300-1/Öl-450-750-A-A nennt vorn Kolbenstange und Zylinder in Millimetern, daraus ergibt sich die Baureihe; die dritte Zahl ist der Hub. Dieselbe Bezeichnung steht aber bei Ausführungen mit Auge Ø 8 und Ø 10 mm — den Durchmesser nennt erst der Klartext, etwa „Bohrung Augen 10 mm". Ebenso steht dort, ob eine Feststellung dabei ist oder ob es Edelstahl ist.
Kann ich Zubehör aus dem Türdämpfer-Programm verwenden?
Nein. Das Zubehör hier führt DICTATOR als eigenes Befestigungszubehör für Türöffnungsbegrenzer; die Montageplatten unter Zubehör für Türdämpfer gehören zu den Türdämpfern, die die Tür beim Schließen abbremsen.
