DICTATOR Montageplatte TB 80 × 25 mm für Flügelböckchen, V2A

DICTATOR Montageplatte TB 205479, 80 × 25 mm, Edelstahl V2A, mit zwei Gewindebohrungen M5 für Flügelböckchen

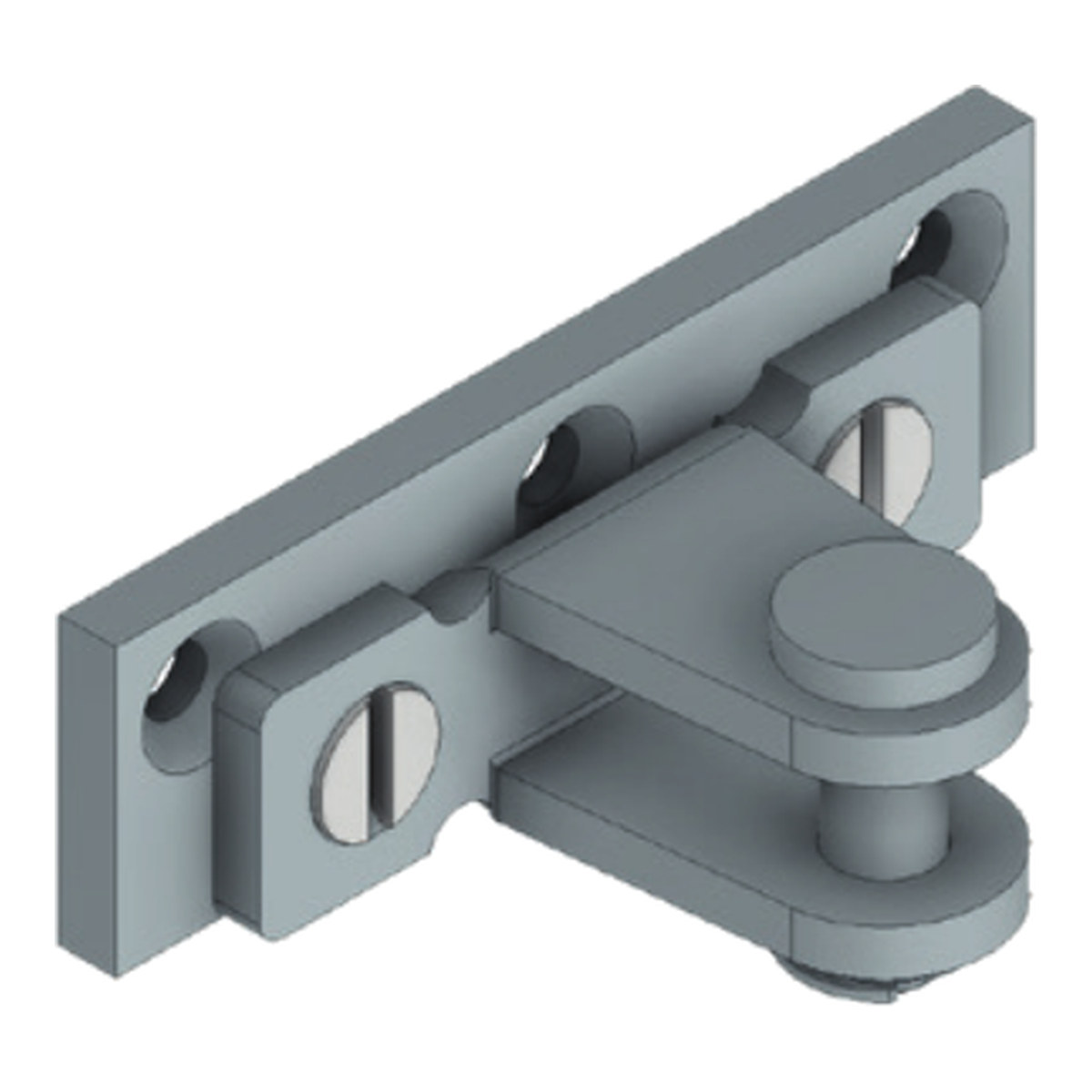

DICTATOR Montageplatte TB 205479 mit montiertem Flügelböckchen

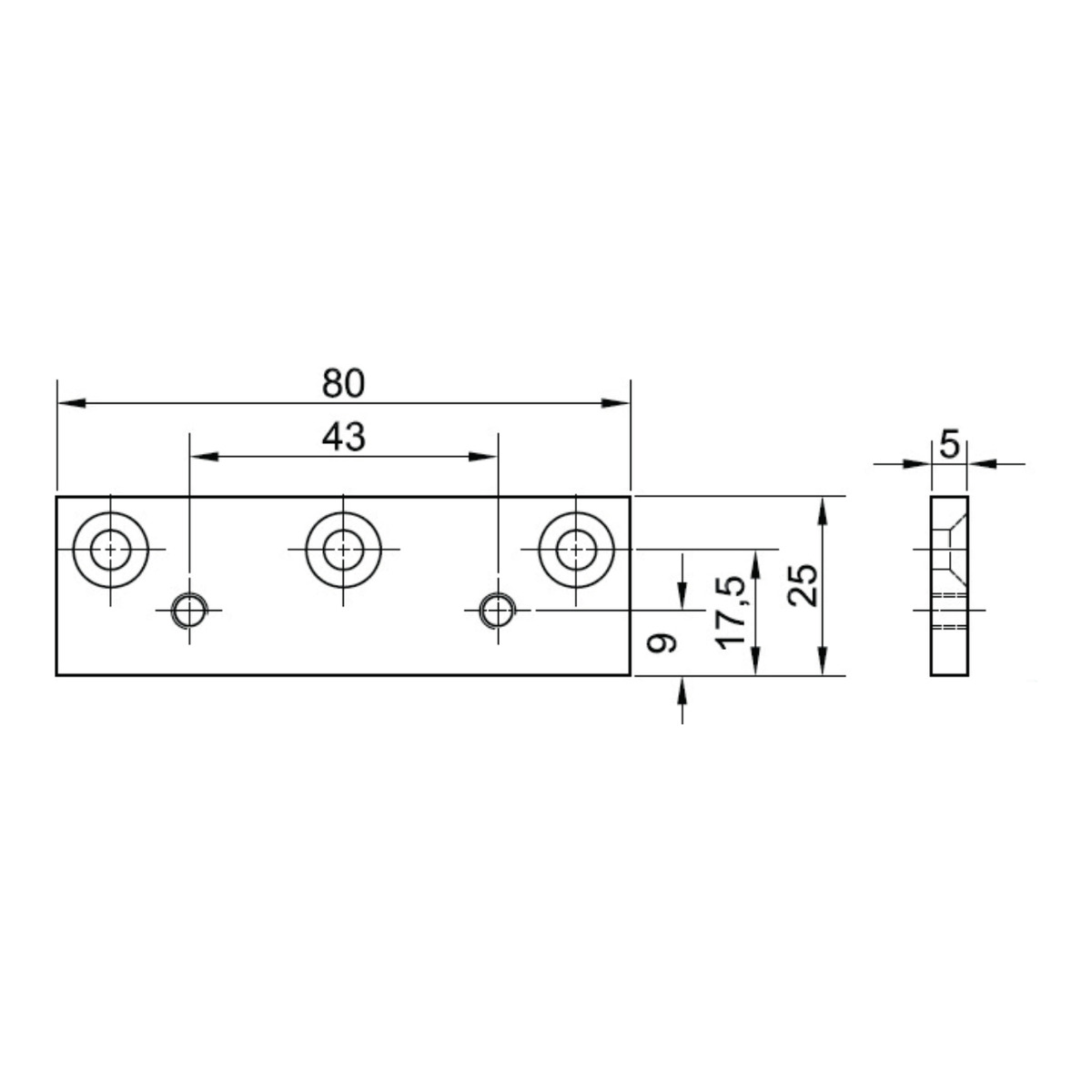

Maßzeichnung DICTATOR Montageplatte TB 205479: 80 × 25 × 5 mm, Gewindebohrungen M5 im Abstand 43 mm

38,02 €*

inkl. MwSt

31,95 €

zzgl. MwSt

Lieferzeit: 5-10 Werktage

Artikelnummer: 205479

DICTATOR Montageplatte TB 80 × 25 mm für Flügelböckchen, V2A

Original-Montagezubehör mit der DICTATOR Bestell-Nr. 205479. Die Montageplatte hat zwei Gewindebohrungen M5, zwei Senkkopfschrauben M5 liegen bei. Laut Hersteller ist sie z. B. für die Befestigung des Flügelböckchens an Glastüren mit Alurahmen vorgesehen.

Kurz & Knapp

Maße 80 × 25 mm, 5 mm stark, Edelstahl V2A
2 Gewindebohrungen M5, inkl. 2 Senkkopfschrauben M5
Für das Flügelböckchen des Türöffnungsbegrenzers
Laut Hersteller z. B. für Glastüren mit Alurahmen
In den DICTATOR-Montagesituationen 5, 16 und 21
Von DICTATOR nur in V2A geführt

Wofür sie vorgesehen ist

DICTATOR führt den Artikel als „Montageplatte TB 80 x 25 mm, mit 2 Gewindebohrungen M5, für Flügelböckchen, V2A, incl. 2 Senkkopfschrauben M5“. Im Katalog zum Befestigungszubehör steht dazu: „Die Montageplatte ist z.B. für die Befestigung des Flügelböckchens an Glastüren mit Alurahmen vorgesehen.“ Die Abbildung des Herstellers zeigt das Flügelböckchen auf der Platte montiert.

In den Montagesituationen von DICTATOR gehört sie zu drei Einbaufällen: Situation 5 (nach außen öffnende Tür mit schmalem Flügelrahmen und Unterlegplatte), Situation 16 (nach außen öffnende Tür mit Obentürschließer mit Unterlegplatte an der Tür) und Situation 21 (nach innen öffnende Tür mit Obentürschließer, Gleitschiene auf einem sehr schmalen Rahmen). Welche Beschläge zu Ihrer Einbausituation passen, ermittelt der Hersteller auf Anfrage.

Nicht zu verwechseln mit der Gegenplatte TB 80 × 30 mm (Art. 205468): Die hat zwei verpresste Gewindehülsen M5 und kommt laut Hersteller insbesondere an dünnwandigen Stahltüren zum Einsatz.

Technische Daten

Eigenschaft	Wert
Maße	80 × 25 mm, Stärke 5 mm
Gewinde	2 Gewindebohrungen M5, Abstand 43 mm
Lieferumfang	Montageplatte und 2 Senkkopfschrauben M5
Material	Edelstahl V2A
Vorgesehen für	Flügelböckchen des Türöffnungsbegrenzers
Einsatzfall laut Hersteller	z. B. Glastüren mit Alurahmen
Bestell-Nr.	205479

Ausführungen & Bestellnummern

Oberfläche	Bestell-Nr.
Edelstahl V2A (dieser Artikel)	205479
Stahl verzinkt	nicht geführt
Edelstahl V4A	nicht geführt

In den Bestellangaben des Herstellers steht die Montageplatte ausschließlich in der V2A-Spalte; die Spalten für verzinkt und V4A sind leer.

Gehört dazu

Flügelböckchen für Türöffnungsbegrenzer, verzinkt (Art. 205197) — in allen drei Montagesituationen mit dieser Platte
Befestigungswinkel TB 70 × 45 × 36 mm (Art. 205489) — Gegenstück in den Situationen 5, 16 und 21, wird ohne Bolzen geliefert
Bolzen TB Ø 8 mm — Distanz 25 mm (Art. 205511) in Situation 5, Distanz 45 mm (Art. 205514) in den Situationen 16 und 21

Häufige Fragen

Wofür ist die Montageplatte 205479 vorgesehen?
Für die Befestigung des Flügelböckchens. Laut Katalog ist sie z. B. für Glastüren mit Alurahmen vorgesehen.

Was liegt der Montageplatte 205479 bei?
Zwei Senkkopfschrauben M5. Die Platte selbst hat zwei Gewindebohrungen M5.

Gibt es die Montageplatte 205479 auch verzinkt?
Nein. In den Bestellangaben steht sie ausschließlich in der V2A-Spalte unter der Bestell-Nr. 205479.

Worin unterscheidet sich die Montageplatte 205479 von der Gegenplatte 205468?
Die Montageplatte misst 80 × 25 mm und hat zwei Gewindebohrungen M5, laut Hersteller z. B. für Glastüren mit Alurahmen. Die Gegenplatte 205468 misst 80 × 30 mm, hat zwei verpresste Gewindehülsen M5 und kommt laut Hersteller insbesondere an dünnwandigen Stahltüren zum Einsatz.

In welchen Einbausituationen kommt die Montageplatte 205479 vor?
In den DICTATOR-Montagesituationen 5, 16 und 21, jeweils zusammen mit Flügelböckchen, Befestigungswinkel TB 70 × 45 × 36 mm und einem Bolzen Ø 8 mm.

Weiteres Zubehör für die Befestigung steht unter Montagezubehör Türöffnungsbegrenzer. Wie Türöffnungsbegrenzer je nach Tür und Rahmen befestigt werden, zeigen die 25 Einbausituationen.

Welche Teile zu Ihrer Tür gehören, zeigt die Auswahlhilfe Befestigung in drei Schritten.
