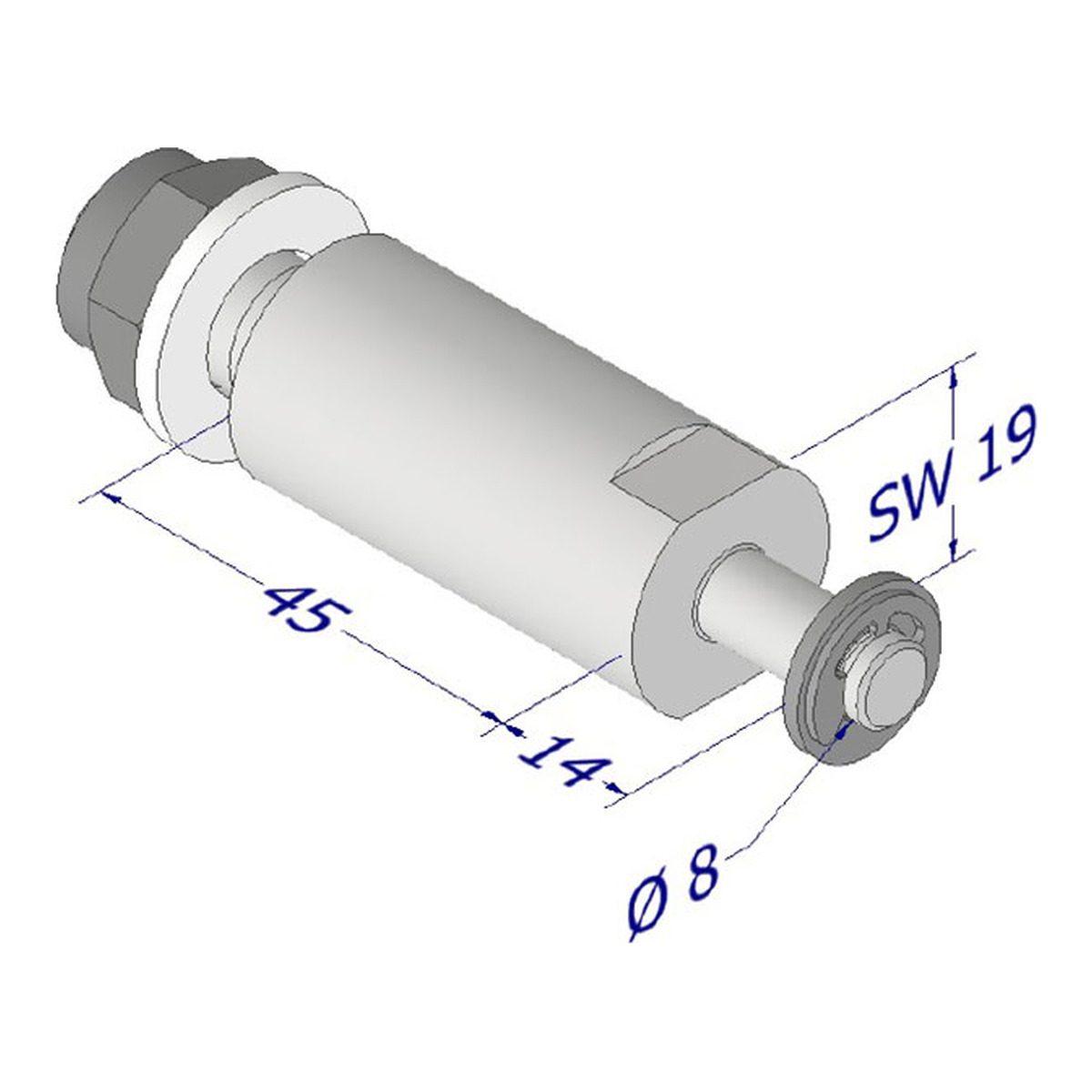

DICTATOR Bolzen TB Ø 8 mm, Distanz 45 mm, verzinkt

Kurz & KnappTürseitige Befestigung — das Flügelböckchen wird am Türblatt montiert und nimmt den Bolzen des Türöffnungsbegrenzers aufKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDas Flügelböckchen wird am Türflügel befestigt und bildet den Anlenkpunkt für den Türöffnungsbegrenzer. Es nimmt den Verbindungsbolzen auf und stellt die Verbindung zwischen Tür und Dämpfungszylinder her. Passend für alle DICTATOR Türöffnungsbegrenzer.Technische DatenEigenschaftWertMontageTürflügel (türseitig)MaterialStahl verzinktPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWas ist ein Flügelböckchen?Das Flügelböckchen wird am Türblatt montiert und bildet den Anlenkpunkt, an dem der Türöffnungsbegrenzer ansetzt.Ist das Flügelböckchen in den Sets enthalten?Ja, in allen DICTATOR Komplett-Sets (TB 10-23, TB 14-28, TBR 10-28) ist ein Flügelböckchen enthalten. Als Einzelteil für Nachrüstung oder Ersatz separat bestellbar.Passt das Flügelböckchen zu allen Baureihen?Ja, es ist mit allen DICTATOR Türöffnungsbegrenzern kompatibel.

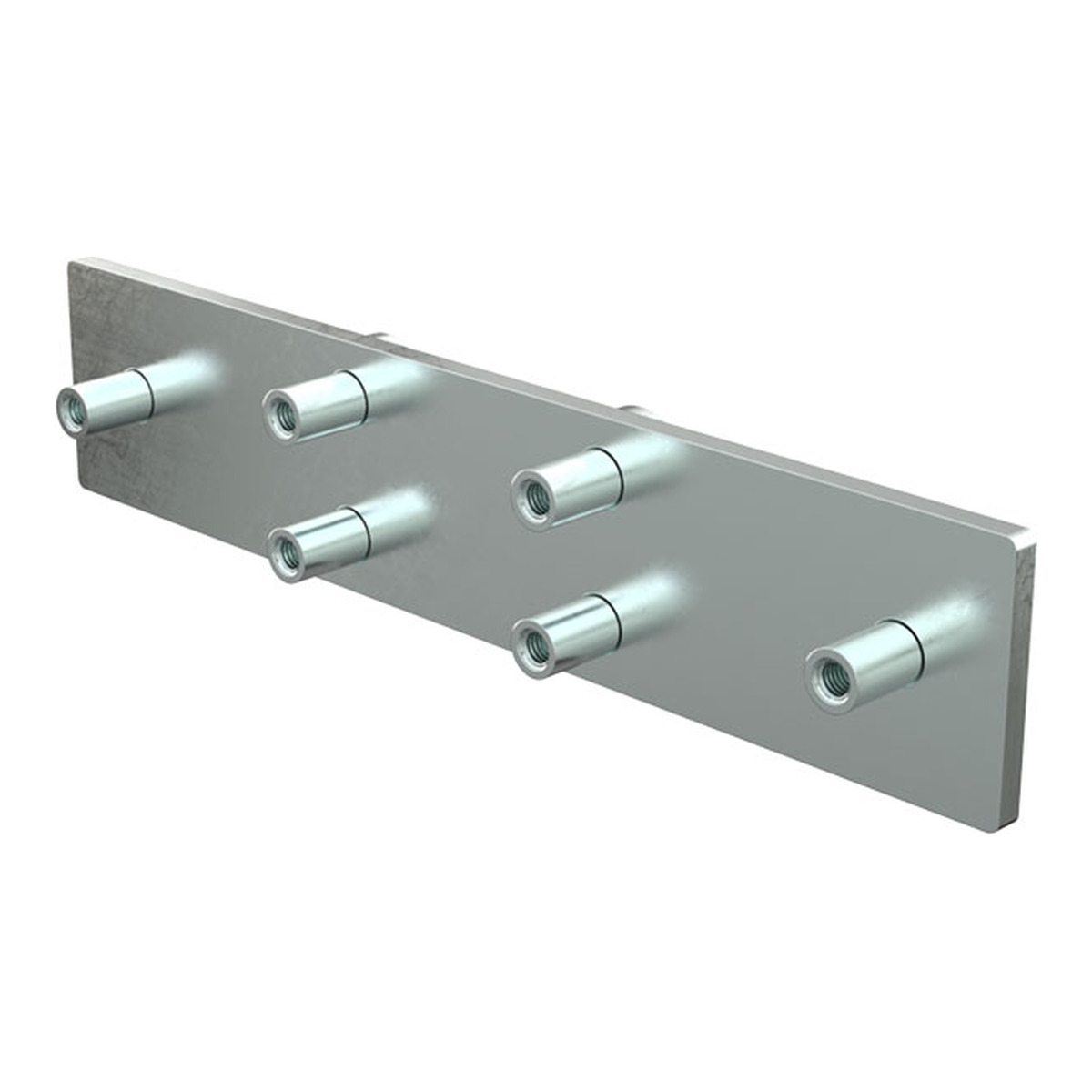

Kurz & KnappGegenplatte für die Durchsteck-/Hohlwandmontage — wird zusammen mit Befestigungsplatte Art. 205460 verwendetKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDie Gegenplatte mit Gewindehülsen wird auf der Rückseite der Wand montiert und ermöglicht eine Durchsteckverschraubung mit der Befestigungsplatte (Art. 205460). Erforderlich bei Hohlwänden oder wenn die Befestigung von einer Seite nicht ausreicht. Passend für TBR 14-35.Technische DatenEigenschaftWertMaße45×220 mmAugeØ 10 mmMaterialStahl verzinktPassend zuBefestigungsplatte Art. 205460Passend fürTBR 14-35Häufige FragenWann brauche ich die Gegenplatte?Bei Hohlwänden oder wenn die einseitige Verschraubung der Befestigungsplatte (Art. 205460) nicht ausreicht.Kann ich die Gegenplatte auch ohne die Befestigungsplatte verwenden?Nein, die Gegenplatte ist speziell als Gegenstück zur Befestigungsplatte 45×220 mm (Art. 205460) konzipiert.Für welche Baureihe ist die Gegenplatte geeignet?Für TBR 14-35 mit Auge Ø 10 mm.

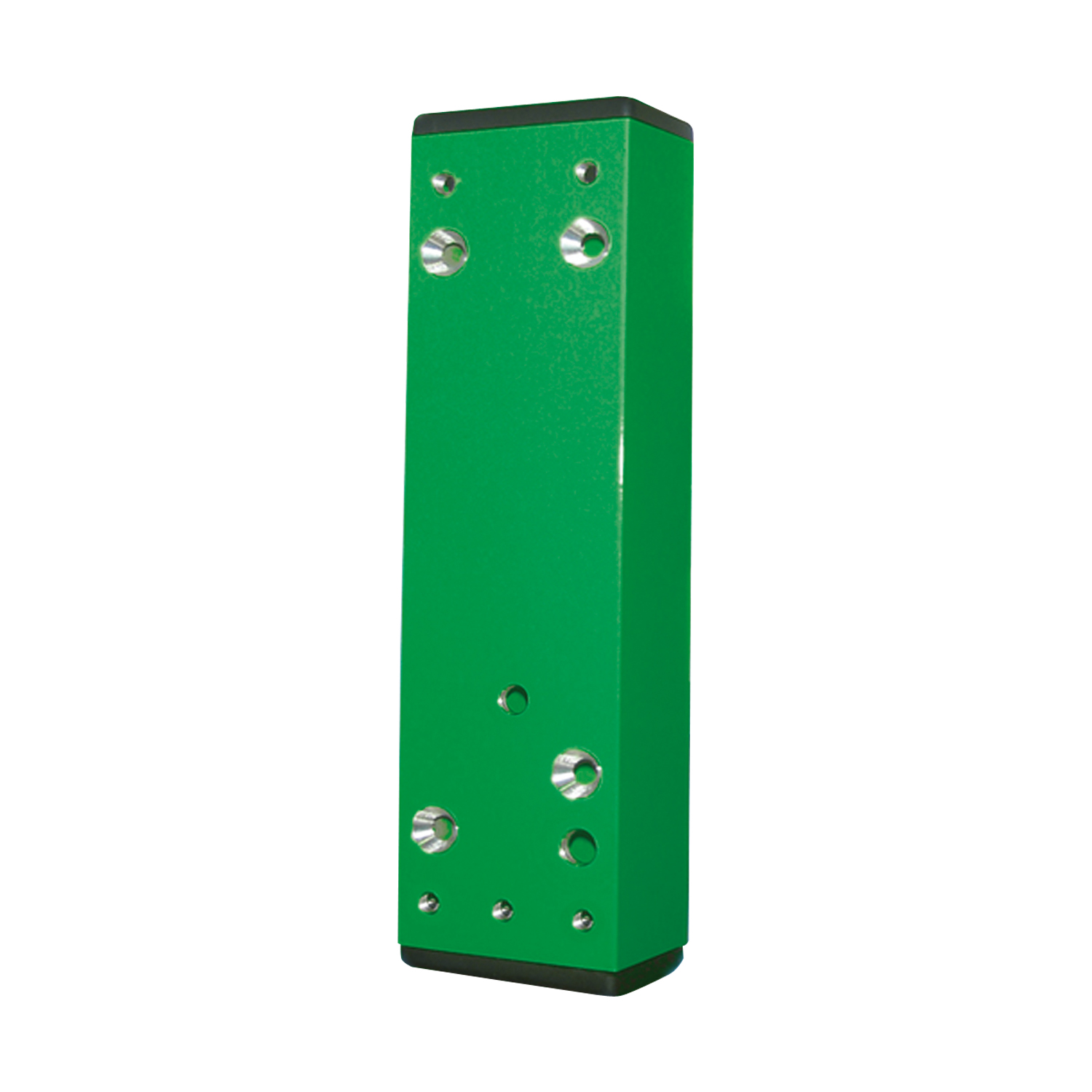

GfS Distanzstück EH-Türwächter 30mm Klebepad — 901455-KLE Wie das Standard-Distanzstück 901455, aber mit integriertem Klebepad für bohrfreie Montage. Ideal für Brandschutztüren oder Glastüren, bei denen keine Bohrungen erlaubt sind. Kurz & Knapp Für GfS EH-Türwächter — Passend zu allen 990xxx Varianten RAL 6029 — Signalgrün, passend zum Türwächter 30 mm Distanz mit Klebepad. Für bohrfreie Montage. RAL 6029. Technische Daten EigenschaftWert Artikelnummer901455-KLE Abmessungen30 mm Distanz Gewicht— MaterialStahl, pulverbeschichtet FarbeRAL 6029 (Signalgrün) Kompatibel mitGfS EH-Türwächter (990xxx), GfS Schwenk-Türwächter Welche Montageplatte für welchen Einsatz? SituationEmpfohlenes ProduktArt.-Nr. Glasrahmentür, kurzes TürschildMontageplatte Glasrahmen991470 Glasrahmentür, langes TürschildMontageplatte lang991770 Glasrahmentür, SondermaßMontageplatte individuell991170 Stangengriff, DIN links, 30 mm VersatzGekröpfte Platte 30 mm991370 Stangengriff, DIN links, 50 mm VersatzGekröpfte Platte 50 mm991380 Stangengriff, 60 mm GesamtdistanzKombinationsdistanzstück 60 mm901860 Stangengriff, 80 mm GesamtdistanzKombinationsdistanzstück 80 mm901862 Vollblatttür, 30 mm DistanzDistanzstück 30 mm901455 Vollblatttür, 50 mm Distanz (kleben)Distanzstück 50 mm Klebepad901880KLE Vollblatttür, 60 mm Distanz (kleben)Distanzstück 60 mm Klebepad901883KLE Brandschutztür (bohren verboten!)Montageplatte zum Kleben901670 Gitterzaun / AußenzaunGitterzaunmontageplatte914012 Häufige Fragen Passt diese Montageplatte zu meinem EH-Türwächter?Ja — alle GfS Montageplatten und Distanzstücke sind kompatibel mit allen EH-Türwächter-Varianten (990000, 990000 BUE, 990000 IP, 990100 BUE, 990100 IP). Ist Befestigungsmaterial im Lieferumfang?Ja, alle Montageplatten werden mit dem passenden Befestigungsmaterial geliefert. Kann ich die Platte in einer anderen Farbe bestellen?Standard ist RAL 6029 (Signalgrün). Sonderlackierungen über den Mehrpreis RAL (Art.-Nr. 000002) möglich. Kaufberatung Montageplatten Welche Montageplatte brauche ich für meinen EH-Türwächter?Das hängt vom Türtyp ab: Glasrahmentür → Montageplatte 991470 (kurz) oder 991770 (lang). Stangengriff DIN links → Gekröpfte Platte 991370/991380 oder Kombi-Distanzstück 901860/901862. Brandschutztür → Klebeplatte 901670. Standard-Vollblatt → Direkte Montage ohne Platte möglich. Darf ich in Brandschutztüren bohren?Nein. Bohrungen können die Brandschutzzulassung der Tür ungültig machen. Verwenden Sie die Klebe-Montageplatte 901670 — diese ist speziell für Brandschutztüren konzipiert und beschädigt die Tür nicht. Was ist der Unterschied zwischen Distanzstück und gekröpfter Platte?Distanzstück (901455, 901880KLE, 901883KLE): Verschiebt den Türwächter gerade nach vorne — für Türen mit vorstehenden Elementen. Gekröpfte Platte (991370, 991380): Versetzt den Türwächter seitlich — nötig wenn ein Stangengriff den Türdrücker verdeckt. Kleben oder Schrauben?Schrauben ist stabiler und die Standard-Montage. Kleben ist Pflicht bei Brandschutztüren und sinnvoll bei Glastüren oder wenn keine Bohrungen erwünscht sind. Die KLE-Varianten der Distanzstücke haben Klebepads bereits integriert. Passen die Montageplatten auch zum Schwenk-Türwächter?Die Gitterzaunmontageplatte (914012) und die Brandschutz-Klebeplatte (901670) sind für EH-Türwächter UND Schwenk-Türwächter geeignet. Die Glasrahmen- und Stangengriff-Platten sind speziell für den EH-Türwächter. Passende Produkte ProduktArt.-Nr.Funktion GfS EH-Türwächter Basis990000Notausgangsicherung mit Einhand-Öffnung GfS EH-Türwächter Voralarm BÜ990100 BUEMit Voralarm + Batterieüberwachung GfS EH-Türwächter Basis IP 45990000 IPFür den Außenbereich Ersatzklebestreifen Brandschutz901674Ersatzklebestreifen für Platte 901670

Kurz & KnappMittlerer Befestigungswinkel für vielseitige Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer Befestigungswinkel 70×45×36 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer. Bietet 36 mm Versatz — die vielseitigste Größe für Standard-Montagesituationen.Technische DatenEigenschaftWertMaße70×45×36 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Was ist der Unterschied zu den anderen Winkel-Größen?70×45×36 bietet 36 mm Versatz. Flacher: 50×40×20 (20 mm). Mehr Versatz: 40×40×40 (40 mm) oder 180×70×53 (53 mm).

Kurz & Knapp Einsatzbereich: Außentüren, Industrietüren und schwere Türen Hub 400 mm, Gesamtlänge eingefahren 600 mm / ausgefahren 1000 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 14-28 mit Hub 400 mm Der DICTATOR Türöffnungsbegrenzer TB 14-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 14-28 ist konzipiert für außentüren, industrietüren und schwere türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 400 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Außentüren, Industrietüren, schwere Türen, ToreMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTB 14-28 Hub400 mm Gesamtlänge eingefahren600 mm Gesamtlänge ausgefahren1000 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 600 mm, (ausgefahren): 1000 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 400 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 14-28 geeignet?Der TB 14-28 ist ausgelegt für außentüren, industrietüren und schwere türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TB 14-28 mit Hub 400 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
