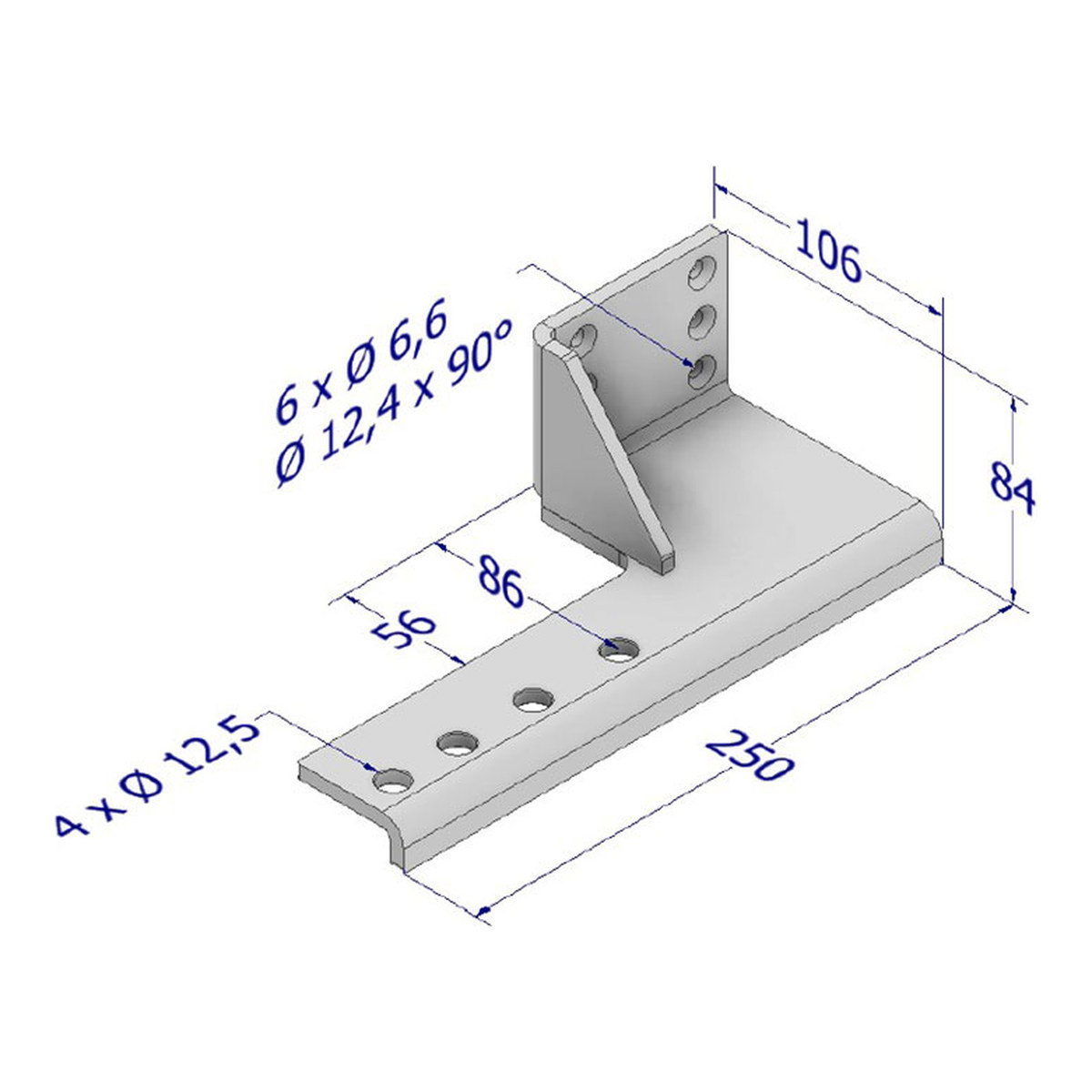

DICTATOR Befestigungskonsole TB-OTS DIN rechts, verzinkt

Kurz & KnappBefestigungsflansch zur wandseitigen Direktmontage — speziell für DICTATOR TBR 14-35 mit Auge Ø 10 mmKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDer Befestigungsflansch 65×25 mm ist ausschließlich für Türöffnungsbegrenzer mit Auge Ø 10 mm geeignet — das betrifft die Baureihe TBR 14-35. Für Modelle mit Auge Ø 8 mm (TB 10-23, TB 14-28, TBP 10-29, TBR 10-28) verwenden Sie den Befestigungsflansch Ø 42 mm (Art. 205261).Technische DatenEigenschaftWertMaße65×25 mmAugeØ 10 mmMaterialStahl verzinktMontageWandseitig / ZargePassend fürTBR 14-35 (alle Hublängen)Häufige FragenFür welche Türöffnungsbegrenzer passt dieser Flansch?Für alle DICTATOR TBR 14-35 Modelle mit Auge Ø 10 mm (Hub 250–550 mm).Was ist der Unterschied zum Befestigungsflansch Ø 42 mm?Der Flansch Ø 42 mm hat Auge Ø 8 mm und passt zu TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28. Dieser Flansch (65×25 mm) hat Auge Ø 10 mm und passt nur zum TBR 14-35.Kann ich den Flansch auch an der Zarge montieren?Ja, der Flansch eignet sich für die Direktmontage an Wand oder Zarge.

Kurz & KnappTüröffnungsbegrenzer mit beidseitiger Dämpfung — dämpft in beiden DrehrichtungenBaureihe TB 14-28 für mittlere und schwere Türen, Hub 200 mmStandard-Dämpfung ab ca. 40° ÖffnungswinkelMaterial: Stahl lackiert RAL 9006 seidenmatt, Befestigung verzinktIdeal für Pendeltüren und Türen mit beidseitiger ÖffnungDICTATOR Türöffnungsbegrenzer TB 14-28 Hub 200 mm mit beidseitiger DämpfungDieser Türöffnungsbegrenzer der Baureihe TB 14-28 verfügt über eine beidseitige Dämpfung — er bremst die Tür sowohl beim Öffnen als auch beim Schließen kontrolliert ab. Damit eignet er sich besonders für Pendeltüren oder Durchgangstüren, die in beide Richtungen geöffnet werden.Die Standard-Dämpfung setzt ab ca. 40° Öffnungswinkel ein. Der Dämpfungsbeginn kann durch Reduzierung der Ölfüllmenge angepasst werden. Mit einer Hublänge von 200 mm deckt dieses Modell ein breites Einsatzspektrum ab.Vorteile beidseitige DämpfungDämpfung in beide Richtungen — ideal für Pendeltüren und DurchgangstürenSchutz beidseitig — verhindert Aufschlagen der Tür in beide ÖffnungsrichtungenRobuste Konstruktion — Stahl RAL 9006, hartverchromte KolbenstangeMax. 200 kg Türgewicht — auch für schwere DurchgangstürenEinsatzbereichPrimärer Einsatz: Pendeltüren, DurchgangstürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Besonderheit: Beidseitige Dämpfung — schützt bei Öffnung in beide RichtungenTechnische DatenEigenschaftWertBaureiheTB 14-28Hublänge200 mmLänge eingefahren310 mmLänge ausgefahren510 mmØ Kolbenstange14 mmØ Zylinder28 mmØ Auge8 mmMaterialStahl lackiert RAL 9006DämpfungBeidseitig, ab ca. 40°Max. Türgewicht200 kgMaterial & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 300 mm, (ausgefahren): 500 mm.Bei Pendeltüren auf ausreichenden Freiraum für beidseitigen Schwenkbereich achtenLieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 200 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölGeeignet für Pendeltüren nach BauordnungsrechtCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen DauerbetriebHäufige FragenWas bedeutet „beidseitige Dämpfung"?Der Türöffnungsbegrenzer dämpft die Tür in beide Richtungen — ideal für Pendeltüren und Durchgangstüren, die in beide Richtungen aufschlagen können.Für welche Türen ist die beidseitige Variante geeignet?Für Pendeltüren, Durchgangstüren und alle Türen mit beidseitigem Öffnungswinkel. Max. Türgewicht 200 kg.Kann ich den TB 14-28 beidseitig auch mit einem Obentürschließer kombinieren?Ja, ab Hub 300 mm ist eine Kombination mit Obentürschließer möglich. Dafür TB-OTS Befestigungszubehör verwenden.Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Dictator Haftmagnet EM GD 50 R 26Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp600 N Haftkraft bei 50 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft600 NDurchmesser50 mmBetriebsspannung24 VDC ±10%Stromaufnahme67 mA (1,6 W)SchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie Baureihe R hat eine Grundplatte mit seitlicher Anschlussklemme. Die Grundplatte ist abnehmbar, sodass auch eine Hintermontage möglich ist.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Rauchmelder Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas bedeutet Baureihe R?R = Grundplatte mit seitlicher Anschlussklemme (IP 20, Innenbereich). Für Außen- oder Feuchträume gibt es die Baureihe RI mit IP65-Kabelverschraubung.Was ist Remanenz 0 N?Kein Resthaftmagnetismus. Bei Stromunterbrechung wird die Tür sofort freigegeben.Welche Ankerplatte passt zum EM GD 50?DICTATOR Ankerplatte mit mind. 50 mm Durchmesser, z. B. AP GD 50 G16 oder AP GD 50 W50.

GEZE TS 3000 V – Kompakter Gleitschienentürschließer EN 1–4 Kurz & Knapp: Kompakter Obentürschließer mit Gleitschiene – EN 1–4, Flügelbreite bis 1.100 mm 4 Montagevarianten: Bandseite, Bandgegenseite, direkt oder mit Montageplatte Thermostabilisiertes Hydrauliksystem – kein Nachstellen bei Temperaturänderungen Kompatibel mit der Gleitschiene TS 3/5000 – gleiche Schiene wie beim TS 5000 DIN links/rechts ohne Umstellung verwendbar Produktbeschreibung Der GEZE TS 3000 V ist ein kompakter Gleitschienentürschließer für einflügelige Türen bis 1.100 mm Flügelbreite. Mit EN 1–4 deckt er ein breites Anwendungsspektrum ab – von leichten Innentüren bis hin zu Feuer- und Rauchschutztüren. Besonders praktisch: Die Schließkraftverstellung erfolgt seitlich am Schließkörper. Schließgeschwindigkeit und Endschlag werden über zwei separate Ventile eingestellt. Das thermostabilisierte Hydrauliksystem sorgt dafür, dass die eingestellte Schließgeschwindigkeit auch bei Temperaturschwankungen konstant bleibt. Ein Nachstellen im Sommer oder Winter ist nicht erforderlich. Der TS 3000 V nutzt die gleiche Gleitschiene wie der GEZE TS 5000. Auch die T-Stop-Gleitschiene und die mechanische Feststelleinheit sind kompatibel. Ihre Vorteile Thermostabilisierte Hydraulik – Gleichmäßiger Schließablauf bei jeder Temperatur, kein saisonales Nachstellen 4 Montagevarianten – Bandseite und Bandgegenseite, direkt oder mit Montageplatte – flexibel an jede Einbausituation anpassbar Kompakte Bauform – Dezentes Erscheinungsbild an der Tür DIN links/rechts ohne Umstellung – Ein Schließer für alle Türanschläge Gleitschienen-Kompatibilität – Verwendet die gleiche Schiene wie der TS 5000 – bei einem späteren Upgrade muss nur der Schließkörper getauscht werden Barrierefreiheit – Erfüllt DIN 18040 bei Türbreiten bis 1.100 mm Technische Daten EigenschaftWert EN-KlasseEN 1–4 (stufenlos einstellbar) Max. Flügelbreite1.100 mm Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel180° Abmessungen Schließkörperca. 226 × 51 × 60 mm (B × H × T) Abmessungen Gleitschiene448,5 × 30,5 × 20,5 mm Montage4 Varianten: Bandseite, BGS, Kopfmontage BS/BGS SchließkraftverstellungSeitlich am Schließkörper ÖffnungsdämpfungNein (BC-Variante separat) EndschlagHydraulisch, über Ventil FeststellungOptional (mechanische Feststelleinheit) DIN-RichtungLinks/rechts ohne Umstellung BrandschutzFür Feuer- und Rauchschutztüren zugelassen NormEN 1154 Verfügbare Varianten Der TS 3000 V ist in mehreren Farben erhältlich. Varianten mit „.071924“ im Artikelnr. enthalten zusätzlich eine mechanische Feststelleinheit. Artikelnr.MontageFarbeGleitschiene 028348.068221BandseitesilberfarbigStandard 028348.102363BandseitesilberfarbigT-Stop 028350.015695BandgegenseiteweißStandard 028350.108481BandgegenseitesilberfarbigStandard 028348.068221.071924BandseitesilberfarbigStandard + Feststellung 028348.102363.071924BandseitesilberfarbigT-Stop + Feststellung 028350.015695.071924BandgegenseiteweißStandard + Feststellung 028350.108481.071924BandgegenseitesilberfarbigStandard + Feststellung Montage Der TS 3000 V kann in 4 Varianten montiert werden: Bandseite, direkt – Schließkörper auf dem Türblatt, Gleitschiene am Rahmen Bandseite, mit Montageplatte – Wenn keine direkte Befestigung möglich ist (z. B. Glasrahmen) Bandgegenseite, direkt – Schließkörper am Rahmen, Gleitschiene auf dem Türblatt Bandgegenseite, mit Montageplatte – Für erhöhte Flexibilität Die Schließkraft wird über eine Schraube an der Seite des Schließkörpers eingestellt – nicht von vorn. Schließgeschwindigkeit und Endschlag werden über separate Ventile reguliert. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen DIN 18040Barrierefreies Bauen (bei Türbreiten bis 1.100 mm) Zugelassen für Feuer- und Rauchschutztüren. Montagearten Der TS 3000 V bietet vier Montagevarianten für maximale Flexibilität bei der Installation. MontageartPosition SchließerPosition GleitschieneHinweis Türblattmontage BandseiteTürblatt (Bandseite)RahmenStandard Türblattmontage BandgegenseiteTürblatt (Bandgegenseite)RahmenSchließer von Öffnungsseite nicht sichtbar Kopfmontage BandseiteRahmen (Bandseite)TürblattBei begrenztem Platz am Türblatt Kopfmontage BandgegenseiteRahmen (Bandgegenseite)TürblattSchließer am Rahmen EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 1750 mmLeichte InnentürenEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040) Welcher GEZE Türschließer für welchen Einsatz? Die GEZE Türschließer unterscheiden sich in Leistungsklasse, Montagetyp und Funktionsumfang. Die folgende Tabelle hilft bei der Auswahl des passenden Modells. ModellENMax. BreiteMontageBesonderheit TS 3000 VEN 1-41100 mmGleitschiene, 4 VariantenKompakt, BrandschutzTS 5000EN 2-61400 mmGleitschieneÖffnungsdämpfung, Schließkraft von vornTS 4000EN 1-61400 mmGestängeSicherheitsventil, 180° ÖffnungswinkelTS 2000 NVEN 2-41100 mmGestängeKompakt (226 mm), gleiche Gestänge wie TS 4000 Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung BürogebäudeInnentüren FlureKompakte Optik, EN 3–4TS 3000 V mit Standardgleitschiene WohnungsbauWohnungseingangstürenLeiser Betrieb, barrierefreier ZugangTS 3000 V mit Feststelleinheit PflegeeinrichtungZimmertürenBarrierefreiheit DIN 18040, geringer WiderstandTS 3000 V EN 3 SchuleKlassenraumtürenRobuster Betrieb, BrandschutzTS 3000 V EN 4 mit Feststelleinheit HotelGästezimmertürenDezente Optik, leises SchließenTS 3000 V mit T-Stop-Gleitschiene Häufige Fragen zum GEZE TS 3000 V Der TS 3000 V schließt die Tür nicht vollständig — was tun?Endschlagventil (von vorn zugänglich) im Uhrzeigersinn nachstellen. Bei Brandschutztüren muss die Tür in die Falle fallen (EN 1154). Passt die Gleitschiene vom TS 3000 V auch auf den TS 5000?Ja. Der TS 3000 V verwendet die gleiche Gleitschiene TS 3/5000 (448,5 mm). Bei einem Upgrade muss nur der Schließkörper getauscht werden. Wo sitzt die Schließkraftverstellung beim TS 3000 V?Seitlich am Schließkörper — nicht von vorn wie beim TS 5000. Abdeckkappe abnehmen, EN-Klasse mit Schraubendreher einstellen. Was unterscheidet den TS 3000 V vom TS 3000 V BC?Die BC-Variante hat eine hydraulisch einstellbare Öffnungsdämpfung (Backcheck). Der Standard-TS 3000 V hat keine Öffnungsdämpfung. Kann ich den TS 3000 V auf der Bandgegenseite montieren?Ja. Der TS 3000 V bietet 4 Montagevarianten: Bandseite, Bandgegenseite (Türblatt), Kopfmontage BS und Kopfmontage BGS. Der TS 3000 V schließt im Winter deutlich langsamer — ist das normal?Das thermostabilisierte Hydrauliksystem gleicht Temperaturschwankungen aus. Falls trotzdem spürbar: Schließgeschwindigkeit über das Regulierventil nachstellen. Kann ich eine mechanische Feststellung nachrüsten?Ja, mit der mechanischen Feststelleinheit (Art. 071924). Die Feststelleinheit wird in die Gleitschiene integriert. Ist der TS 3000 V für barrierefreie Türen nach DIN 18040 geeignet?Ja, bei Türbreiten bis 1.100 mm werden die Anforderungen der DIN 18040 erfüllt. Die Schließkraft lässt sich auf EN 1 reduzieren. Kaufberatung: Welcher GEZE Obentürschließer? TS 3000 oder TS 5000 — wann reicht der kleinere Türschließer?Der GEZE TS 3000 V deckt die EN-Klassen 1–4 ab und eignet sich für Türen bis 1100 mm Breite und 80 kg Gewicht. Für schwerere oder breitere Türen bis EN 6 (1400 mm, 120 kg) benötigen Sie den GEZE TS 5000. In Wohn- und Bürobereichen mit Standardtüren ist der TS 3000 die wirtschaftlichere Wahl. Welche Gleitschiene passt zum TS 3000?Der TS 3000 V wird mit der Standard-Gleitschiene geliefert. Für eine Öffnungsbegrenzung empfiehlt sich die T-Stop-Gleitschiene. Beachten Sie: ECline- und R-ISM-Gleitschienen sind ausschließlich für den TS 5000 konzipiert und nicht mit dem TS 3000 kompatibel. Eignet sich der TS 3000 für Brandschutztüren?Der TS 3000 V ist für Feuer- und Rauchschutztüren nach EN 1154 zugelassen. Für zweiflügelige Brandschutztüren mit Schließfolgeregelung benötigen Sie jedoch den TS 5000 IS oder den TS 4000 IS. Gestänge oder Gleitschiene — was sind die Unterschiede?Der TS 3000 V wird mit Gleitschiene geliefert und bietet ein flaches, unauffälliges Design. Eine Gestänge-Variante bietet GEZE beim TS 3000 nicht an. Wenn Sie ein Gestänge bevorzugen, schauen Sie sich den GEZE TS 4000 oder den GEZE TS 2000 NV an. Kann ich den TS 3000 V nachträglich mit Feststellung ausrüsten?Ja, der TS 3000 V lässt sich mit einer mechanischen Feststelleinheit nachrüsten. Für elektrische Feststellung (z. B. im Brandschutz) benötigen Sie dagegen einen Türschließer der TS 5000-Reihe wie den TS 5000 E.

GfS Montageplatte Brandschutztüren zum Kleben — 901670 Spezial-Klebeplatte für Brandschutztüren. Da Bohrungen die Brandschutzzulassung der Tür ungültig machen können, ist Kleben hier die einzig zulässige Montageart. Geeignet für EH-Türwächter und Schwenk-Türwächter. Ersatzklebestreifen separat erhältlich (Art.-Nr. 901674). Kurz & Knapp Für GfS EH-Türwächter — Passend zu allen 990xxx Varianten RAL 6029 — Signalgrün, passend zum Türwächter Klebemontage auf Brandschutztüren. Für EH-Türwächter + Schwenk-Türwächter. RAL 6029. Technische Daten EigenschaftWert Artikelnummer901670 Abmessungen— Gewicht— MaterialStahl mit Spezialkleber FarbeRAL 6029 (Signalgrün) Kompatibel mitGfS EH-Türwächter (990xxx), GfS Schwenk-Türwächter Welche Montageplatte für welchen Einsatz? SituationEmpfohlenes ProduktArt.-Nr. Glasrahmentür, kurzes TürschildMontageplatte Glasrahmen991470 Glasrahmentür, langes TürschildMontageplatte lang991770 Glasrahmentür, SondermaßMontageplatte individuell991170 Stangengriff, DIN links, 30 mm VersatzGekröpfte Platte 30 mm991370 Stangengriff, DIN links, 50 mm VersatzGekröpfte Platte 50 mm991380 Stangengriff, 60 mm GesamtdistanzKombinationsdistanzstück 60 mm901860 Stangengriff, 80 mm GesamtdistanzKombinationsdistanzstück 80 mm901862 Vollblatttür, 30 mm DistanzDistanzstück 30 mm901455 Vollblatttür, 50 mm Distanz (kleben)Distanzstück 50 mm Klebepad901880KLE Vollblatttür, 60 mm Distanz (kleben)Distanzstück 60 mm Klebepad901883KLE Brandschutztür (bohren verboten!)Montageplatte zum Kleben901670 Gitterzaun / AußenzaunGitterzaunmontageplatte914012 Häufige Fragen Passt diese Montageplatte zu meinem EH-Türwächter?Ja — alle GfS Montageplatten und Distanzstücke sind kompatibel mit allen EH-Türwächter-Varianten (990000, 990000 BUE, 990000 IP, 990100 BUE, 990100 IP). Ist Befestigungsmaterial im Lieferumfang?Ja, alle Montageplatten werden mit dem passenden Befestigungsmaterial geliefert. Kann ich die Platte in einer anderen Farbe bestellen?Standard ist RAL 6029 (Signalgrün). Sonderlackierungen über den Mehrpreis RAL (Art.-Nr. 000002) möglich. Kaufberatung Montageplatten Welche Montageplatte brauche ich für meinen EH-Türwächter?Das hängt vom Türtyp ab: Glasrahmentür → Montageplatte 991470 (kurz) oder 991770 (lang). Stangengriff DIN links → Gekröpfte Platte 991370/991380 oder Kombi-Distanzstück 901860/901862. Brandschutztür → Klebeplatte 901670. Standard-Vollblatt → Direkte Montage ohne Platte möglich. Darf ich in Brandschutztüren bohren?Nein. Bohrungen können die Brandschutzzulassung der Tür ungültig machen. Verwenden Sie die Klebe-Montageplatte 901670 — diese ist speziell für Brandschutztüren konzipiert und beschädigt die Tür nicht. Was ist der Unterschied zwischen Distanzstück und gekröpfter Platte?Distanzstück (901455, 901880KLE, 901883KLE): Verschiebt den Türwächter gerade nach vorne — für Türen mit vorstehenden Elementen. Gekröpfte Platte (991370, 991380): Versetzt den Türwächter seitlich — nötig wenn ein Stangengriff den Türdrücker verdeckt. Kleben oder Schrauben?Schrauben ist stabiler und die Standard-Montage. Kleben ist Pflicht bei Brandschutztüren und sinnvoll bei Glastüren oder wenn keine Bohrungen erwünscht sind. Die KLE-Varianten der Distanzstücke haben Klebepads bereits integriert. Passen die Montageplatten auch zum Schwenk-Türwächter?Die Gitterzaunmontageplatte (914012) und die Brandschutz-Klebeplatte (901670) sind für EH-Türwächter UND Schwenk-Türwächter geeignet. Die Glasrahmen- und Stangengriff-Platten sind speziell für den EH-Türwächter. Passende Produkte ProduktArt.-Nr.Funktion GfS EH-Türwächter Basis990000Notausgangsicherung mit Einhand-Öffnung GfS EH-Türwächter Voralarm BÜ990100 BUEMit Voralarm + Batterieüberwachung GfS EH-Türwächter Basis IP 45990000 IPFür den Außenbereich Ersatzklebestreifen Brandschutz901674Ersatzklebestreifen für Platte 901670

GEZE TS 5000 ISM GleitschienentürschließerZweiflügeliges Türschließersystem mit mechanischer Schließfolgeregelung in der ISM-Gleitschiene, Bandseite, EN 2-6 Kurz & KnappZweiflügelig mit integrierter mechanischer Schließfolgeregelung (ISM)Schließfolge in der ISM-Gleitschiene integriert — kein Bowdenzug erforderlichEN 2-6, max. Türblattbreite 1400 mm, Bandabstand 1300–2800 mm (Überlänge 3200 mm)Max. Öffnungswinkel 180°, min. Standflügelbreite 400 mmZugelassen nach DIN EN 1154 und EN 1158Symmetrische und asymmetrische Türteilung möglich GEZE TS 5000 ISM — Mechanische Schließfolgeregelung für zweiflügelige TürenDer GEZE TS 5000 ISM ist ein Gleitschienentürschließersystem für zweiflügelige Anschlagtüren mit mechanischer Schließfolgeregelung. Die Schließfolge ist direkt in der durchgehenden ISM-Gleitschiene (2630 × 40 × 30 mm) integriert — ein Bowdenzug wie beim TS 5000 IS ist nicht erforderlich. Die Mechanik in der Schiene stellt sicher, dass der Standflügel vor dem Gangflügel schließt.Das System eignet sich für Türblattbreiten bis 1400 mm pro Flügel und Bandabstände von 1300 bis 2800 mm. Für größere Bandabstände bis 3200 mm ist eine ISM-Gleitschiene in Überlänge (3030 × 40 × 30 mm) erhältlich. Der maximale Öffnungswinkel beträgt 180°, die minimale Standflügelbreite 400 mm.Optional kann eine mechanische Feststelleinheit ISM (Art. 118437) in die Gleitschiene eingesetzt werden, die die Tür bei einem definierten Öffnungswinkel festhält. Die Montage erfolgt auf der Bandseite — beide Schließer werden auf den Türblättern befestigt, die ISM-Gleitschiene am Sturz. Vorteile des GEZE TS 5000 ISMMechanische Schließfolgeregelung — in der Gleitschiene integriert, kein Bowdenzug nötigElegante Lösung — keine zusätzlichen sichtbaren KomponentenStufenlos einstellbare Schließkraft EN 2-6 — für Türblattbreiten bis 1400 mmMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbarÜberlänge verfügbar — Bandabstand bis 3200 mm mit Überlängen-GleitschieneZugelassen nach EN 1154 und EN 1158 — für Feuer- und RauchschutztürenSymmetrisch und asymmetrisch — flexible TürteilungOptionale Feststelleinheit ISM — mechanische Feststellung nachrüstbar (Art. 118437) Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1300 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)ISM-Gleitschiene (B × H × T)2630 × 40 × 30 mm (Überlänge: 3030 × 40 × 30 mm)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarMontageTürblattmontage BandseiteTürteilungSymmetrisch und asymmetrischZulassungenDIN EN 1154, EN 1158 Schließfolgeregelung: ISM (mechanisch) vs. IS (hydraulisch)Der GEZE TS 5000 ISM arbeitet mit mechanischer Schließfolgeregelung, direkt in der Gleitschiene integriert:MerkmalISM (mechanisch)IS (hydraulisch)FunktionsprinzipMechanik in der GleitschieneBowdenzug zwischen den SchließernZusätzliche KomponentenKeineBowdenzug erforderlichMontageaufwandSchließfolge integriertBowdenzug verlegenOptikKeine sichtbaren ZusatzteileBowdenzug in Schiene verdecktPreisHöherGünstigerZulassungenEN 1154 + EN 1158EN 1154 Montagearten GEZE TS 5000 ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)Standardmontage, Montageplatte empfohlenMontageplatte (Art. 118702) bei Feuer- und Rauchschutztüren zwingend erforderlich. MontagehinweiseDas GEZE TS 5000 ISM System wird auf der Bandseite montiert. Beide Schließer auf den Türblättern, die ISM-Gleitschiene durchgehend am Sturz.Bohrlehre GEZE verwenden für exakte PositionierungISM-Gleitschiene mittig am Sturz ausrichtenSchließfolge nach Montage prüfen: Standflügel muss vor Gangflügel schließenSchließkraft beider Flügel separat einstellenOptionale Feststelleinheit ISM (118437) in Gleitschiene einsetzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1158 — Koordinierungseinrichtungen für Drehflügeltüren (Schließfolgeregelung)Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (zweiflügelig)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite pro Flügel) Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWarum ist die mechanische Schließfolgeregelung (ISM) besser als die hydraulische (IS)?Die ISM hat die Schließfolge direkt in der Gleitschiene integriert — kein Bowdenzug, keine Zusatzkomponenten. Optisch eleganter, weniger wartungsanfällig und nach EN 1158 zugelassen. Die IS-Variante ist dafür günstiger.Welchen Bandabstand brauche ich mindestens?Der minimale Bandabstand für den TS 5000 ISM beträgt 1300 mm. Der maximale Bandabstand ist 2800 mm mit der Standard-ISM-Gleitschiene und 3200 mm mit der Überlängen-Variante.Kann ich eine mechanische Feststelleinheit nachrüsten?Ja, die mechanische Feststelleinheit ISM (Art. 118437) kann jederzeit in die ISM-Gleitschiene eingesetzt werden. Sie hält die Tür bei einem definierten Öffnungswinkel mechanisch fest. Kein elektrischer Anschluss erforderlich.Welche minimale Standflügelbreite ist möglich?Die minimale Standflügelbreite beträgt 400 mm. Bei der Bandgegenseite-Variante (L-ISM) sind es 380 mm.Ist eine asymmetrische Türteilung möglich?Ja, der TS 5000 ISM eignet sich für symmetrische und asymmetrische Türteilung. Die Schließkraft jedes Flügels wird separat eingestellt.Welche Oberflächen sind für die ISM-Gleitschiene verfügbar?Silberfarbig (115549), weiß (115591), schwarz (198813), Edelstahl ähnlich (115592) und nach RAL (115593). Überlängen in silberfarbig (115598) und nach RAL (115599). Häufige Fragen zur Auswahl zweiflügeliger TürschließerBandseite oder Bandgegenseite?ISM = Bandseite (Schließer auf Türblatt, max. 180° Öffnungswinkel). L-ISM = Bandgegenseite (Schließer am Sturz, max. 130°, Schließer von Öffnungsseite nicht sichtbar).Brauche ich eine Feststellanlage?Nur wenn die Tür im Normalbetrieb offen stehen soll. Dann E-ISM (24V DC, externe RSZ) oder R-ISM (230V AC, integrierter Rauchmelder) wählen. Sonst reicht die mechanische Feststelleinheit ISM (118437) für manuelles Festhalten.Was ist der Unterschied zum VPK (Komplettpaket)?Das TS 5000 L-ISM VPK ist ein Komplettpaket für die Bandgegenseite mit Panikfunktion an beiden Flügeln. Es enthält 2 Schließer + ISM-Gleitschiene BG + CB flex Mitnehmerklappe.Kann ich von ISM auf E-ISM oder R-ISM aufrüsten?Ja. Die Schließer bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine E-ISM-Gleitschiene (elektr. Feststellung, 24V DC) oder R-ISM-Gleitschiene (Feststellung + Rauchmelder, 230V AC).Welche Zulassungen braucht eine zweiflügelige Brandschutztür?Türschließer: EN 1154. Schließfolgeregelung: EN 1158. Feststellanlage: EN 1155. Jährliche Prüfung nach DIN 14677 bei Feststellanlagen.Wie oft muss gewartet werden?Jährlich: Schließfolge prüfen, Schließkraft kontrollieren, Gleitschiene auf Beschädigung prüfen. Bei Brandschutztüren: Prüfung nach DIN 14677.
