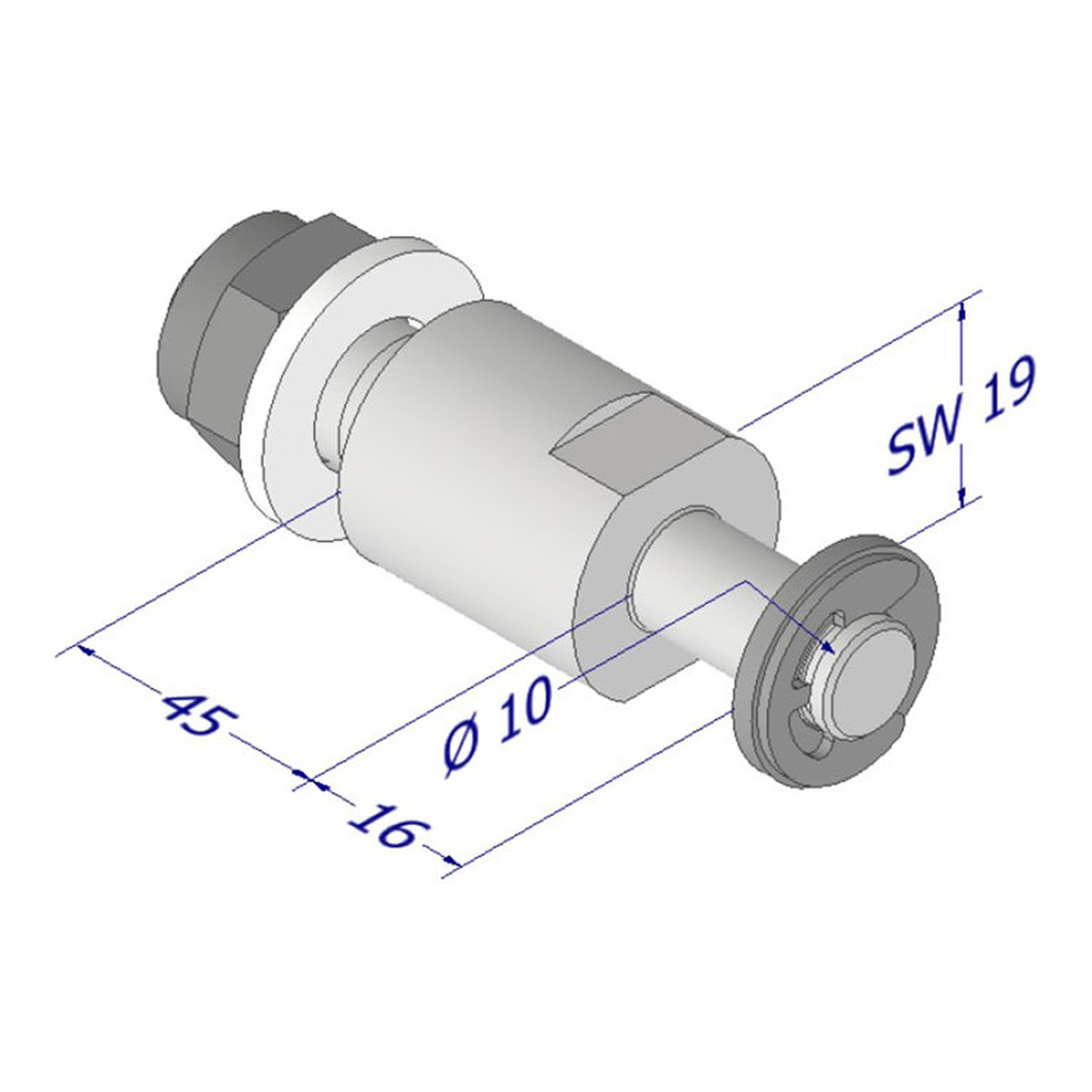

DICTATOR Bolzen TB Ø 10 mm, Distanz 25 mm, verzinkt

Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Montagezubehör Einsatzbereich: Innentüren und leichte Türen Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Sofort montagebereit mit abgestimmtem Zubehör DICTATOR Set TB 10-23 Hub 250 mm Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 250 mm sowie das passende Montagezubehör. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas enthält das Set?Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Flügelböckchen + Befestigungszubehör (je nach gewähltem Anbauset).Für welche Türen ist das Set geeignet?Für Innentüren und leichte Türen bis max. 200 kg. Nicht für häufig betätigte Türen oder Flucht-/Rettungswege — dafür TBP 10-29 verwenden.Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage bei geringem Platz.

Kurz & KnappKompakter Befestigungswinkel für enge Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer kompakte Befestigungswinkel 40×40×40 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer, wenn eine Direktmontage mit Flansch nicht möglich ist. Passend für enge Einbausituationen mit geringem Versatz. Teil der DICTATOR Komplett-Sets.Technische DatenEigenschaftWertMaße40×40×40 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Ist der Winkel auch in V2A erhältlich?Fragen Sie beim Hersteller DICTATOR nach Sonderausführungen in Edelstahl.

Kurz & Knapp Einsatzbereich: Flucht- und Rettungswege, Schulen und öffentliche Gebäude Hub 250 mm, Gesamtlänge eingefahren 360 mm / ausgefahren 610 mm Progressive Endlagendämpfung ab ca. 55° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBP 10-29 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBP 10-29 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBP 10-29 ist mit ihrer progressiven Endlagendämpfung ab ca. 55° besonders für häufig betätigte Türen und Türen mit Komfort-Anspruch ausgelegt — etwa an Eingängen zu Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen. Die Dämpfkraft steigt erst gegen Ende des Öffnungswinkels an und bremst die Tür kontrolliert ab. Für den Einsatz an Türen in Flucht- und Rettungswegen liegt ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor (ermittelte Öffnungskräfte, Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen bestanden). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Geprüfte Dämpfungskraft — PfB-Prüfbericht mit ermittelten Öffnungskräften, Dauerfunktion 200.000 Zyklen nach EN 1191 bestanden Progressive Dämpfung — Kraft steigt erst am Ende des Hubs an, komfortables Öffnen bis 55° Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Flucht-/Rettungswege, Schulen, öffentliche GebäudeMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Flucht- und Rettungswege: PfB-Prüfbericht vorhanden — Eignung projektbezogen am gesamten Türsystem prüfen Technische Daten EigenschaftWert BaureiheTBP 10-29 Hub250 mm Gesamtlänge eingefahren360 mm Gesamtlänge ausgefahren610 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 29 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungProgressive Endlagendämpfung ab ca. 55° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 29 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 360 mm, (ausgefahren): 610 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBP 10-29 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Einsatz an Türen in Flucht- und RettungswegenFür Türöffnungsbegrenzer gibt es derzeit keine eigenen CE-Normen oder allgemein gültigen Grenzwerte, die die zulässigen Dämpfkräfte an Türen in Flucht- und Rettungswegen festlegen. Eine pauschale „Zulassung für Fluchttüren" ist daher nicht möglich.Für die Baureihe TBP 10-29 liegt stattdessen ein Prüfbericht des PfB – Prüfzentrum für Bauelemente vor. Darin wurden die erforderlichen Öffnungskräfte in Abhängigkeit vom Drehwinkel und bei unterschiedlichen Öffnungsgeschwindigkeiten ermittelt (in Anlehnung an bestehende DIN-EN-Normen zur Bedienkraft von Türen) sowie eine Dauerfunktionsprüfung nach EN 1191 mit 200.000 Zyklen erfolgreich durchgeführt. Damit liegen belastbare Planungsdaten vor.Wichtig: Ob der Türöffnungsbegrenzer an einer konkreten Fluchttür eingesetzt werden kann, ist immer am gesamten Türsystem zu bewerten — Türblatt, Bänder, Dichtungen, Türschließer und weitere Bauteile. Nur so lässt sich im Einzelfall sicherstellen, dass alle Anforderungen (z. B. aus den Arbeitsstättenrichtlinien oder zur Barrierefreiheit) projektspezifisch erfüllt werden.Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölPrüfbericht (PfB) für Türen in Flucht- und Rettungswegen — geprüfte Öffnungskräfte + Dauerfunktion (200.000 Zyklen nach EN 1191); keine CE-Zulassung, Eignung projektbezogen prüfenCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBP 10-29 geeignet?Der TBP 10-29 ist ausgelegt für häufig betätigte Türen und Türen mit Komfort-Anspruch — etwa an Schulen und öffentlichen Gebäuden sowie an Türen in Flucht- und Rettungswegen — bis zu einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die progressive Endlagendämpfung setzt bei ca. 55° ein. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der TBP 10-29 an Türen in Flucht- und Rettungswegen eingesetzt werden?Eine pauschale Zulassung gibt es nicht — für Türöffnungsbegrenzer bestehen keine eigenen CE-Grenzwerte. Für den TBP 10-29 liegt ein PfB-Prüfbericht mit ermittelten Öffnungskräften und bestandener Dauerfunktionsprüfung (200.000 Zyklen nach EN 1191) vor. Die Eignung ist im Einzelfall am gesamten Türsystem — Türblatt, Bänder, Dichtungen, Türschließer usw. — zu prüfen. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Was unterscheidet die progressive von der Standard-Dämpfung?Bei der progressiven Endlagendämpfung (TBP 10-29) steigt die Bremskraft erst in den letzten Grad des Öffnungswinkels stark an. Die Tür lässt sich dadurch komfortabler öffnen und wird erst am Ende des Hubs abgebremst. Die Standard-Dämpfung (TB 10-23, TB 14-28) setzt bereits bei ca. 40° gleichmäßig ein. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Ersatzzylinder für Dictator Türdämpfer R 1400 Kurz & Knapp Original-Ersatzzylinder für den Dictator R 1400 Türdämpfer Einfacher Austausch in wenigen Minuten — ohne Demontage des Gehäuses Erhältlich in verschiedenen Schließkräften Neuer Zylinder — wie neu gedämpft Der Dämpfungszylinder ist das Verschleißteil eines jeden Dictator-Türdämpfers. Nach Jahren im Dauereinsatz kann die Dämpfungswirkung nachlassen — die Tür schließt zu schnell oder wird nicht mehr sicher ins Schloss gezogen. Mit diesem Original-Ersatzzylinder für den Dictator R 1400 ist die volle Dämpfungsleistung in wenigen Minuten wiederhergestellt. Der Austausch erfolgt ohne Demontage des Gehäuses — einfach den alten Zylinder herausziehen und den neuen einsetzen. Vorteile Original-Ersatzteil — passgenau für den Dictator R 1400 Schneller Austausch — wenige Minuten, ohne Spezialwerkzeug Günstiger als Neukauf — nur der Zylinder wird getauscht Volle Dämpfungsleistung — wie ein neuer Türdämpfer Verfügbare Schließkräfte SchließkraftBestellhinweis 20 N205344-20 35 N205344-35 50 N205344-50 80 N205344-80 Wählen Sie die gleiche Schließkraft wie beim aktuell eingebauten Türdämpfer. Technische Daten EigenschaftWert Passend fürDictator Türdämpfer R 1400 Schließkräfte20 N, 35 N, 50 N, 80 N DämpfungscharakteristikProgressiv DämpfungsmediumSilikonöl SchließgeschwindigkeitEinstellbar Passende Produkte Dictator Rolle für Türdämpfer Dictator Zylinder für Türdämpfer VS 2000 → Alle Ersatzteile für Türdämpfer Häufige Fragen Woran erkenne ich, dass der Zylinder getauscht werden muss?Wenn die Tür zu schnell zuschlägt, die Dämpfung ungleichmäßig ist oder die Tür nicht mehr sauber ins Schloss gezogen wird. Kann ich den Zylinder selbst tauschen?Ja, der Austausch dauert wenige Minuten. Alten Zylinder herausziehen, neuen einsetzen — fertig. Eine Anleitung liegt bei. Passt dieser Zylinder auch in andere Dictator-Modelle?Nein, dieser Zylinder passt ausschließlich in den Dictator R 1400. Für andere Modelle gibt es eigene Ersatzzylinder.

Kurz & KnappSpezialkonsole für die Kombination von Türöffnungsbegrenzer und Obentürschließer — DIN linksKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDie Befestigungskonsole TB-OTS ermöglicht die gleichzeitige Montage eines DICTATOR Türöffnungsbegrenzers zusammen mit einem Obentürschließer (OTS) auf der Bandseite. Ausführung DIN links. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. Wichtig: Für DIN rechts siehe Art. 205508.Technische DatenEigenschaftWertAusführungDIN linksMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich die TB-OTS Konsole?Wenn Sie einen DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren wollen.Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300 und 400 mm) und TBP 10-29 (Hub 300 und 400 mm). TB 10-23 und TBR-Modelle sind nicht OTS-kombinierbar.Was ist der Unterschied zwischen DIN links und DIN rechts?Die Konsole ist seitenspezifisch. DIN links (Art. 205507) für links angeschlagene Türen, DIN rechts (Art. 205508) für rechts angeschlagene.

Kurz & KnappMittlerer Befestigungswinkel für vielseitige Einbausituationen bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer Befestigungswinkel 70×45×36 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer. Bietet 36 mm Versatz — die vielseitigste Größe für Standard-Montagesituationen.Technische DatenEigenschaftWertMaße70×45×36 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich einen Befestigungswinkel statt Flansch?Wenn eine Direktmontage mit Flansch nicht möglich ist — z.B. bei tiefliegenden Zargen oder Wandvorsprüngen.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Was ist der Unterschied zu den anderen Winkel-Größen?70×45×36 bietet 36 mm Versatz. Flacher: 50×40×20 (20 mm). Mehr Versatz: 40×40×40 (40 mm) oder 180×70×53 (53 mm).
