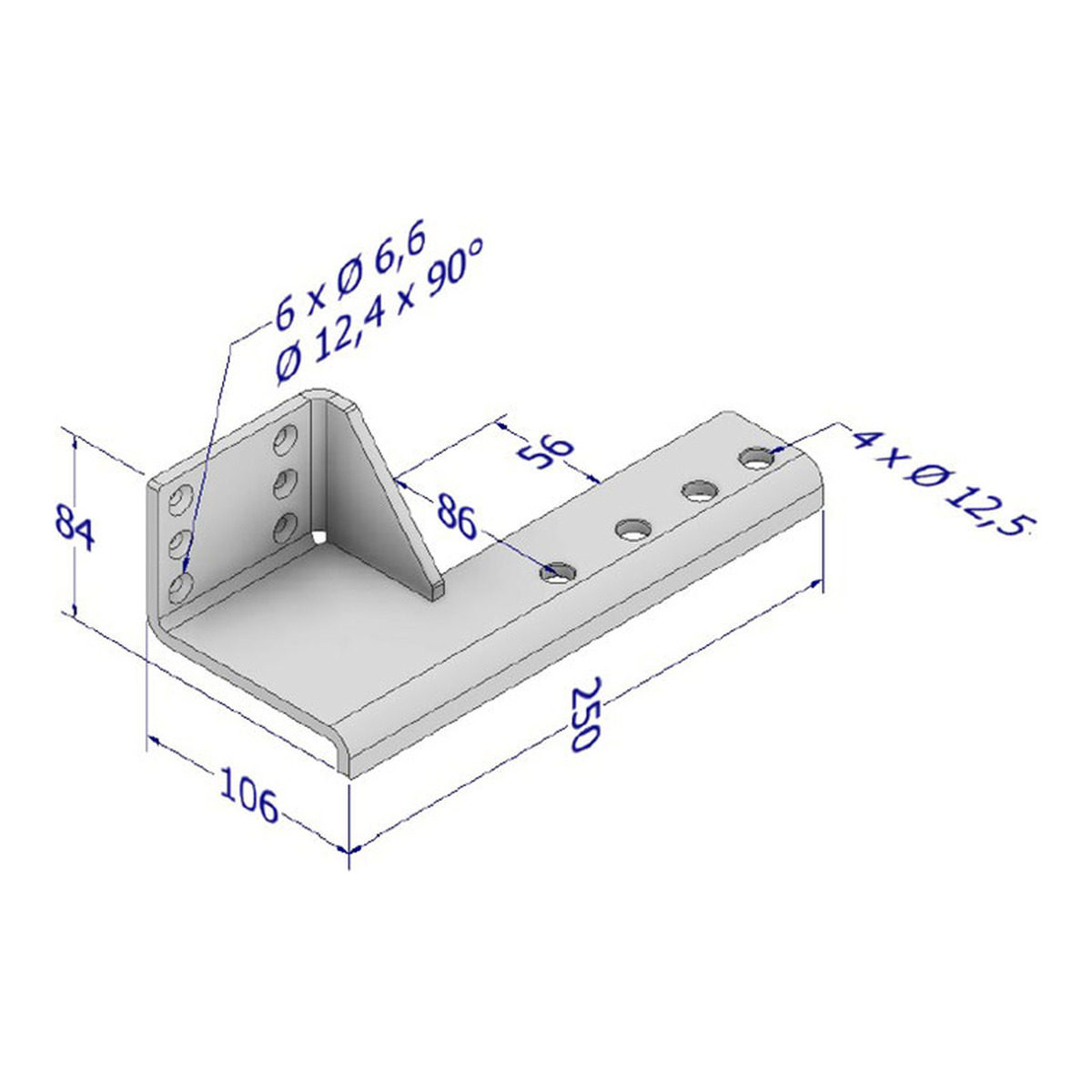

DICTATOR Befestigungskonsole TB-OTS DIN links, verzinkt

Kurz & KnappStandard-Verbindungsbolzen für DICTATOR Türöffnungsbegrenzer mit Auge Ø 8 mmKompatibel mit: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28Material: Stahl verzinktKompatibilitätDer Bolzen Ø 8 mm verbindet die Türöffnungsbegrenzer TB 10-23, TB 14-28, TBP 10-29, TBR 10-28 mit dem wandseitigen Befestigungszubehör. Distanz 25 mm = Standard-Abstand. Für größere Abstände: Bolzen Ø 8 mm, Distanz 45 mm (Art. 205514).Technische DatenEigenschaftWertDurchmesserØ 8 mmDistanz25 mmMaterialStahl verzinktPassend fürTB 10-23, TB 14-28, TBP 10-29, TBR 10-28Häufige FragenWelchen Bolzen-Durchmesser brauche ich?Ø 8 mm für Modelle mit Auge Ø 8 mm: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28. Ø 10 mm für TBR 14-35 (Auge Ø 10 mm).Was ist der Unterschied zwischen 25 mm und 45 mm Distanz?25 mm ist Standard-Abstand, 45 mm für größeren Versatz bei dickeren Zargen oder Verkleidungen.

Kurz & KnappStandard-Befestigungsflansch für alle DICTATOR Türöffnungsbegrenzer mit Auge Ø 8 mmKompatibel mit: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28Material: Stahl verzinktKompatibilitätDer Befestigungsflansch Ø 42 mm ist der Standard-Flansch für alle Türöffnungsbegrenzer mit Auge Ø 8 mm: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28. Für den TBR 14-35 (Auge Ø 10 mm) benötigen Sie den größeren Flansch 65×25 mm (Art. 205469).Technische DatenEigenschaftWertDurchmesser42 mmAugeØ 8 mmMaterialStahl verzinktMontageWandseitig / ZargePassend fürTB 10-23, TB 14-28, TBP 10-29, TBR 10-28Häufige FragenFür welche Türöffnungsbegrenzer passt dieser Flansch?Für alle DICTATOR Modelle mit Auge Ø 8 mm: TB 10-23, TB 14-28, TBP 10-29, TBR 10-28.Passt der Flansch auch zum TBR 14-35?Nein, der TBR 14-35 hat Auge Ø 10 mm. Verwenden Sie dafür den Befestigungsflansch 65×25 mm (Art. 205469).Welches Befestigungsmaterial wird benötigt?Dübel und Schrauben sind bauseits bereitzustellen.

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 400 mm, Gesamtlänge eingefahren 550 mm / ausgefahren 950 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 400 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, SchwerlastanwendungenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub400 mm Gesamtlänge eingefahren550 mm Gesamtlänge ausgefahren950 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 10 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 10 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montierenBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 600 mm, (ausgefahren): 1000 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 400 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — VerbindungBefestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)
