dormakaba TS 98 XEA EMR
1.012,33 €*
inkl. MwSt
850,70 €
zzgl. MwSt
Lieferzeit 10-16 Werktage
Dorma TS 98 XEA EMR — Premium-Türschließer mit Feststellung und Rauchmelder
Kurz & Knapp
- Komplettset: TS 98 XEA Türschließer EN 1–6 + G-EMR XEA Gleitschiene mit Feststellung und Rauchmelder
- Eigenständige Feststellanlage — keine separate RMZ erforderlich
- XEA Design mit Customer Confection — individuelle Farbkombinationen
- Ein Schließerkörper für Türblattmontage Bandseite und Bandgegenseite
- Easy-Open-Technologie: 40 % weniger Kraftaufwand (DIN 18040)
- Türblattbreite bis 1.600 mm, Betriebstemperatur bis -40 °C
Produktbeschreibung
Das dormakaba TS 98 XEA EMR ist das Premium-Komplettset aus dem TS 98 XEA Türschließer und der G-EMR XEA Gleitschiene mit elektromechanischer Feststellung und integriertem optischem Rauchmelder (EN 54-7). Als eigenständige Feststellanlage mit DIBt-Zulassung hält das System Feuer- und Rauchschutztüren im eingestellten Winkel offen und schließt sie bei Raucherkennung, Störung oder Stromausfall automatisch.
Der TS 98 XEA zeichnet sich durch seinen universellen Schließerkörper aus: Ein einziger Körper für Türblattmontage auf Bandseite und Bandgegenseite. Die Easy-Open-Technologie mit herzförmiger Nockenscheibe reduziert den Kraftaufwand beim Öffnen um 40 %. Drei Schließbereiche (180°–15°, SoftFlow 15°–0°, Endschlag 7°–0°) ermöglichen nahezu lautloses Schließen.

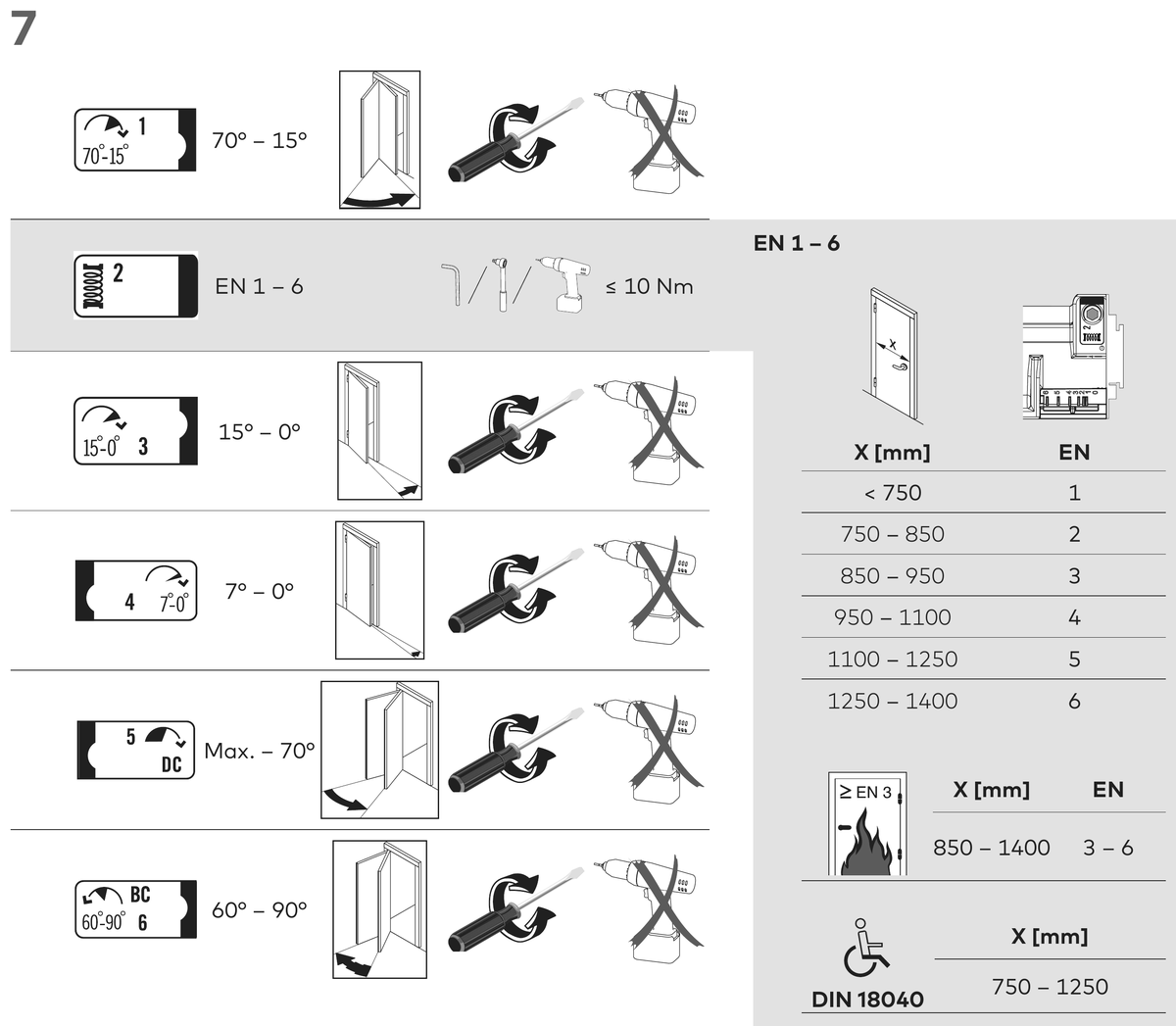

Die Schließkraft EN 1–6 und alle hydraulischen Funktionen lassen sich bequem von vorne einstellen. Eine optische Schließkraftanzeige zeigt den eingestellten EN-Wert. Schließverzögerung und Öffnungsdämpfung sind in allen Montagearten serienmäßig verfügbar.
Optional können zusätzliche Deckenmelder RM-N oder über das Funkmodul FM-AP kabellose Melder angeschlossen werden.
Vorteile & Besonderheiten
- Eigenständige Feststellanlage — Rauchmelder, Netzteil und EMF-Einheit in der Gleitschiene integriert, keine RMZ nötig
- Ein Schließerkörper für Bandseite und Bandgegenseite — Türblattmontage, DIN-L/DIN-R
- Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand
- SoftFlow — drei Schließbereiche für nahezu lautloses Schließen
- EN 1–6 stufenlos — Türblattbreite bis 1.600 mm
- Betriebstemperatur -40 °C bis +80 °C — auch für Außentüren geeignet
- XEA Design — Customer Confection mit individuellen Farbkombinationen, 6 Standardfarben + RAL
- Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104
Lieferumfang
- Türschließer TS 98 XEA, EN 1–6, mit Montageplatte (universelles Lochgruppensystem)
- Gleitschiene G-EMR XEA 140° mit Hebel und Gleitstück
- Integrierte elektromechanische Feststellung EMF (80°–140°)
- Integriertes Netzteil (230 V AC → 24 V DC)
- Integrierter optischer Rauchmelder (EN 54-7)
- Verkleidung im XEA Design mit Dekorplatte
- Montagematerial und Befestigungsschrauben
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Schließkraft | EN 1–6, stufenlos über Stellschraube einstellbar |
| Max. Türblattbreite | 1.600 mm |
| Öffnungswinkel max. | 180° (Montage Bandseite) |
| Feststellpunkt | 80°–140°, stufenlos einstellbar |
| Anschlussspannung | 230 V AC +10 % / -15 %, 50 Hz |
| Intern | 24 V DC (integriertes Netzteil) |
| Leistungsaufnahme EMF | 1,4 W |
| Rauchmelder | Integriert, optisch (Streulichtprinzip nach EN 54-7) |
| Schließverzögerung | Stufenlos über Ventil |
| Öffnungsdämpfung | Serienmäßig integriert, einstellbar |
| SoftFlow | Zweiter Schließbereich 15°–0°, stufenlos |
| Endschlag | 7°–0°, stufenlos einstellbar |
| Betriebstemperatur | -40 °C bis +80 °C |
| Gewicht Schließerkörper | Ca. 3,0 kg |
| Abmessungen Schließer | 327 × 56 × 59 mm (L × T × H) |
| Montage | Türblattmontage Bandseite und Bandgegenseite, DIN-L/DIN-R |
| Anschlagrichtung | DIN-L und DIN-R (universell) |
| Design | XEA Design, Bauhöhe 60 mm |
| Farben | Silber, Weiß, Reinweiß, Schwarz, Edelstahl, Gold + Sonderfarbe RAL |
| Nutzungsdauer Rauchmelder | 8 Jahre (Pflichtaustausch nach DIN 14677) |
Normen & Zulassungen
| Norm / Zulassung | Bedeutung |
|---|---|
| DIBt bauaufsichtlich zugelassen | Bauartgenehmigung als Feststellanlage |
| DIN EN 1154 | Türschließer (Zertifikat 0432-CPR-00026-90) |
| DIN EN 1155 | Feststellvorrichtungen für Drehflügeltüren |
| DIN EN 54-7 | Optischer Rauchmelder |
| DIN EN 14637 | Feststellanlagen für Drehflügeltüren |
| DIN 14677 | Instandhaltung von Feststellanlagen |
| DIN 18040-1/-2 | Barrierefreies Bauen |
| DIN SPEC 1104 | Barrierefreie Türautomation |
| CE-Konformität | Bauproduktenverordnung |
Wartung nach DIN 14677
| Intervall | Maßnahme | Durchführung |
|---|---|---|
| Monatlich | Funktionsprüfung per Prüfgas | Betreiber (nach Einweisung) |
| Vierteljährlich | Nach 12 fehlerfreien Monatsprüfungen | Betreiber |
| Jährlich | Fachprüfung nach DIN 14677-1 | Fachpersonal |
| Nach 8 Jahren | Rauchschalterplatine austauschen (Pflicht) | Fachpersonal |
Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen).
Erweiterung mit zusätzlichen Meldern
Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON):
| Gerät | Art.-Nr. | Anschluss |
|---|---|---|
| RM-N Deckenrauchmelder | 64830900 | Kabelgebunden (2er-Pack) |
| FM-AP Funkmodul | 57290001M | Für kabellose Melder |
| RM-F Funkrauchmelder | 57280011 | Funk (über FM-AP) |
| HT-F Funkhandtaster | 57300011 | Funk (über FM-AP) |
Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar.
Ersatzteile
| Ersatzteil | Art.-Nr. | Wann benötigt? |
|---|---|---|
| Rauchschalterplatine G-EMR | 9900064001300 | Pflichtaustausch nach 8 Jahren (DIN 14677) |
| Netzteilplatine G-EMR | 9900064001400 | Bei defektem Netzteil |
| EMF-Einheit | 9900064001800 | Bei defekter Feststellmechanik |
| Gleitstück G-EMF/G-EMR | 9900064001200 | Mechanischer Verschleiß |
| Schraube zum Gleitstück | 9900064007200 | Verschleißteil |
| Zulassungsschild | 5661345532 | Pflicht nach Abnahme |
| Prüfbuch | 5372645532 | Pflichtdokumentation |
Häufig gestellte Fragen
Brauche ich eine separate RMZ zum TS 98 XEA EMR?
Nein. Rauchmelder, Netzteil und EMF-Einheit sind in der G-EMR XEA Gleitschiene integriert. Das TS 98 XEA EMR ist eine eigenständige Feststellanlage.
Was ist der Unterschied zum TS 93 EMR?
TS 98 XEA EMR: XEA Design, EN 1–6, bis 1.600 mm, Türblattmontage BS/BG mit einem Schließerkörper, -40 °C. dormakaba TS 93 EMR: Contur Design, EN 2–5, bis 1.250 mm.
Kann ich den Schließer auch ohne Feststellung nutzen?
Nein. Das EMR-Komplettset ist immer mit Feststellfunktion. Für den TS 98 XEA ohne Feststellung gibt es den TS 98 XEA N mit Standard-Gleitschiene.
Welche Montagearten sind möglich?
Türblattmontage Bandseite und Türblattmontage Bandgegenseite. Ein Schließerkörper für beide Varianten, DIN-L und DIN-R.
Wann muss der Rauchmelder getauscht werden?
Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine — Gehäuse und Netzteil bleiben erhalten.
Kann ich zusätzliche Rauchmelder anschließen?
Ja. Bei Sturzabstand über 1 m: Zwei RM-N Deckenmelder (DIP 3 = ON). Für kabellose Lösungen: FM-AP Funkmodul mit RM-F oder HT-F.
TS 98 XEA EMR oder TS 93 EMR?
Wann ist das TS 98 XEA EMR die bessere Wahl?
Bei Türbreiten über 1.250 mm (bis 1.600 mm), bei EN 1 oder EN 6, bei Außentüren (bis -40 °C), bei XEA-Design-Anforderungen oder wenn Bandseite und Bandgegenseite mit einem Schließerkörper abgedeckt werden sollen.
Wann reicht das TS 93 EMR?
Bei Türbreiten bis 1.250 mm, EN 2–5, Innentüren. Das TS 93 mit elektromechanischer Feststellung im Contur Design ist die wirtschaftlichere Lösung für Standardanwendungen.
Gibt es das TS 98 XEA EMR für zweiflügelige Türen?
Ja, als TS 98 XEA GSR-EMR System mit Schließfolgereglung und Feststellung.
