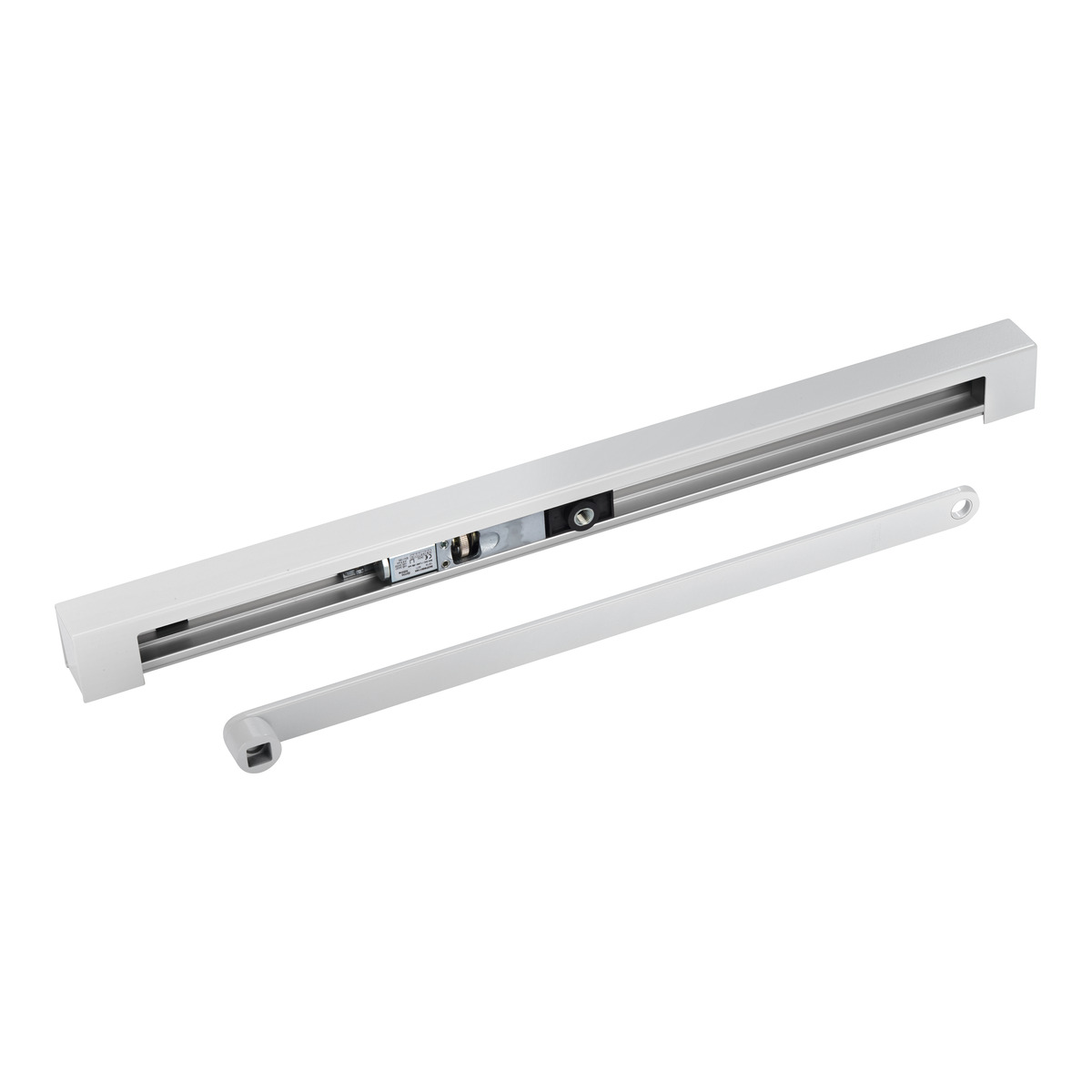

Schraube zum Gleitstück für Dorma G-N G-EMF G-EMR

Dorma Gleitstück + Gleitstückschraube Verschleißteil: Gleiter in der Gleitschiene Kurz & Knapp Verschleißteil: Gleiter in der Gleitschiene Kompatibel mit: Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen Produktbeschreibung Dorma Gleitstück + Gleitstückschraube — verschleißteil: gleiter in der gleitschiene. Kompatibilität Kompatibel mit: Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen. Passende Produkte Dorma Verbindungselement GSR Schraube zum Gleitstück für Dorma G-N G-EMF G-EMR → Alle Ersatzteile Häufig gestellte Fragen Passt zu?Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Dorma Gleitstück + Gleitstückschraube ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

GEZE TS 4000 E — Gestängetürschließer mit elektrischer FeststellungKurz & Knapp:Obenliegender Gestängetürschließer mit elektrischer Feststellung im GestängeSchließkraftgröße EN 1-6, Flügelbreiten bis 1400 mmElektrische Feststellung im Bereich 80°–175°, Spannungsversorgung 24 V DCGeprüft nach EN 1154 und EN 1155 für Feuer- und RauchschutztürenAnschluss an Rauchschalterzentrale (RSZ 7) für automatisches Schließen bei RauchalarmProduktbeschreibungDer GEZE TS 4000 E ist ein obenliegender Gestängetürschließer mit integrierter elektrischer Feststellung im Gestänge. Er hält Brandschutztüren zuverlässig in einer frei wählbaren Position zwischen 80° und 175° offen und gibt sie bei Stromunterbrechung — etwa durch eine Rauchschalterzentrale — automatisch zum Schließen frei.Der Türschließer eignet sich für einflügelige Feuer- und Rauchschutztüren mit Flügelbreiten bis 1400 mm. Die Schließkraft ist stufenlos von EN 1 bis EN 6 einstellbar, ebenso die Schließgeschwindigkeit und die integrierte Öffnungsdämpfung. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung bei der Montage.Der TS 4000 E wird mit 24 V DC versorgt und erreicht die Schutzart IP43. Er ist kompatibel mit dem GEZE Feststellanlagen-System FA GC 150 und lässt sich mit einer Rauchschalterzentrale RSZ 7 sowie Rauchmeldern GC 152 oder Funkkomponenten GC 171/172/175 kombinieren.Ihre VorteileElektrische Feststellung 80°–175° — Hält Brandschutztüren offen, schließt automatisch bei RauchalarmSchließkraft EN 1-6 — Stufenlos einstellbar für Flügelbreiten bis 1400 mmIntegrierte Öffnungsdämpfung — Schützt Wände und Einbauten vor unkontrolliertem AufschlagenOptische Schließkraftanzeige — Korrekte Einstellung auf einen Blick erkennbarKompatibel mit FA GC 150 — Erweiterbar zur vollständigen Feststellanlage mit RSZ 7 und RauchmeldernTechnische DatenEigenschaftWertSchließkraftgrößeEN 1-6Flügelbreite max.1400 mmFeststellbereich80°–175°Spannungsversorgung24 V DCSchutzartIP43ÖffnungsdämpfungJa, integriertÖffnungswinkel max.180°MontageBandseiteTürartFeuer- und RauchschutztürenKompatibilitätDer GEZE TS 4000 E ist Bestandteil des Feststellanlagen-Systems FA GC 150. Folgende Komponenten können angeschlossen werden:Rauchschalterzentrale RSZ 7 — Zentrale Steuerung mit integriertem RauchmelderDeckenrauchmelder GC 152 — Zusätzlicher Rauchmelder nach EN 54-7Funkmodul GC 171 — Kabellose Anbindung von Rauchmeldern und TasternFunkrauchmelder GC 172 — Kabellos, geeignet für NachrüstungHandauslösetaster AS 500 — Manuelle Auslösung der FeststellanlageGestänge TS 4000/2000 — Normal- und Feststellgestänge kompatibelMontageDer TS 4000 E wird auf der Bandseite der Tür montiert. Der Schließerkörper wird auf dem Türblatt befestigt, das Gestänge mit dem Türrahmen verbunden. Die elektrische Feststellung sitzt im Gestänge und wird über ein Kabel mit 24 V DC versorgt.Bei Einsatz als Feststellanlage wird der Schließer über ein Kabel mit der Rauchschalterzentrale RSZ 7 verbunden. Die RSZ 7 wird über der Türöffnung montiert und mit 230 V AC versorgt.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1155Elektrisch gesteuerte FeststellvorrichtungenCE-KennzeichnungKonformität mit europäischen Normen Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenKann der GEZE TS 4000 E als Feststellanlage verwendet werden?Ja, in Kombination mit einer Rauchschalterzentrale RSZ 7 und einem Rauchmelder GC 152 oder GC 151 bildet er eine DIBt-zugelassene Feststellanlage nach EN 1155.Welche Spannungsversorgung benötigt der TS 4000 E?Der Türschließer selbst benötigt 24 V DC. Die Rauchschalterzentrale RSZ 7 wird mit 230 V AC versorgt und liefert die 24 V DC für den Schließer.Für welche Flügelbreiten ist der TS 4000 E geeignet?Bis 1400 mm Flügelbreite bei EN 1-6. Für barrierefreie Türen nach DIN 18040 bis 1100 mm bei EN 4.Kann der TS 4000 E auch ohne Feststellung betrieben werden?Ja, ohne Stromversorgung arbeitet der TS 4000 E wie ein normaler Türschließer und schließt die Tür kontrolliert. Kaufberatung: GEZE TS 4000 E — Feststellanlage mit Gestänge TS 4000 E oder TS 5000 E — welche Feststellanlage?Der TS 4000 E arbeitet mit Gestänge, der TS 5000 E mit Gleitschiene. Funktional sind beide für einflügelige Brandschutztüren geeignet. Der TS 5000 E bietet mehr Zubehör-Optionen (ECline, ISM, R-ISM). Der TS 4000 E ist die bewährte Wahl, wenn bereits Gestänge-Montage besteht. TS 4000 E oder TS 4000 EFS — brauche ich Freilauf?Der TS 4000 EFS hat eine Freilauffunktion: Die Tür lässt sich ohne Widerstand öffnen und schließt erst bei Stromunterbrechung (Rauchalarm). Der TS 4000 E hat immer die normale Schließkraft. Für barrierefreie Brandschutztüren empfehlen wir den EFS. TS 4000 E oder TS 4000 R — externer oder integrierter Rauchmelder?Der TS 4000 E benötigt einen externen Rauchmelder und eine Rauchschalterzentrale. Der TS 4000 R hat den Rauchmelder direkt integriert — kompakter, aber weniger flexibel bei der Rauchmelderposition. Welche Komponenten brauche ich zusätzlich zum TS 4000 E?Für eine vollständige Feststellanlage benötigen Sie: einen Rauchmelder (z. B. GEZE RM 1003 oder GC 152), eine Rauchschalterzentrale RSZ 6 und ggf. einen Haftmagneten. Kann ich meinen Standard-TS 4000 zur Feststellanlage nachrüsten?Nein, der Standard-TS 4000 kann nicht nachgerüstet werden. Der TS 4000 E ist ein eigenständiges Modell mit integriertem Feststellmechanismus. Ein Austausch des Türschließerkörpers ist erforderlich.

DORMA RF-Einheit für ITS 96 — Rastfeststellung nachrüsten Nachrüst-Set: Mechanische Rastfeststellung für den integrierten Türschließer DORMA ITS 96. Kurz & Knapp Nachrüst-Set für mechanische Rastfeststellung am DORMA ITS 96 Tür rastet offen ein — löst durch leichten Druck Nicht für Feuer-/Rauchschutztüren mit aktivierter Feststellung Produktbeschreibung Die DORMA RF-Einheit für ITS 96 rüstet den integrierten Türschließer ITS 96 mit einer mechanischen Rastfeststellung nach. Die Tür rastet offen ein und wird durch leichten Druck wieder geschlossen. Kompatibilität Passt ausschließlich zum DORMA ITS 96 (alle EN-Varianten). Häufig gestellte Fragen Nachrüstbar?Ja, die RF-Einheit kann nachträglich in den ITS 96 eingebaut werden. Brandschutz?Nicht für Brandschutztüren mit aktivierter Feststellung. Passt die RF-Einheit zu anderen Türschließern?Nein, ausschließlich zum ITS 96.

dormakaba Gleitstück G-EMF/G-EMR Gleitstück speziell für Feststellungs-Gleitschienen Kurz & Knapp Gleitstück speziell für Feststellungs-Gleitschienen Kompatibel mit: G-EMF, G-EMR Gleitschienen Produktbeschreibung dormakaba Gleitstück G-EMF/G-EMR — gleitstück speziell für feststellungs-gleitschienen. Kompatibilität Kompatibel mit: G-EMF, G-EMR Gleitschienen. Passende Produkte Rauchschalterplatine für dormakaba Feststellanlagen Rauchmelder ORS 142 → Alle Ersatzteile Feststellanlagen Häufig gestellte Fragen Passt zu?G-EMF, G-EMR Gleitschienen Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, dormakaba Gleitstück G-EMF/G-EMR ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

GEZE Gleitstück / Gleitstein für Gleitschiene Kurz & Knapp Ersatz-Gleitstein für GEZE Standard-Gleitschienen Verschleißteil — bei Abnutzung austauschen für sauberen Schließablauf Passend für Gleitschienen der Serien TS 3000 und TS 5000 Produktbeschreibung Das GEZE Gleitstück ist der Gleitstein, der in der Standard-Gleitschiene der Serien TS 3000 und TS 5000 läuft. Als Verschleißteil unterliegt er bei intensiver Nutzung einer natürlichen Abnutzung. Ein abgenutzter Gleitstein kann zu Geräuschen und ungleichmäßigem Schließablauf führen. Der Austausch ist einfach und schnell erledigt — der Gleitstein wird in die Gleitschiene eingesetzt und mit der Achse des Türschließers verbunden. Kompatibilität Kompatibel mitNicht kompatibel mit Gleitschiene TS 5000R-Gleitschiene (→ eigener Gleitstein) Gleitschiene TS 3000RFS/EFS-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Standard-Gleitschiene (Band-/Bandgegenseite)T-Stop-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Häufig gestellte Fragen Passt dieser Gleitstein auch in die T-Stop-Gleitschiene?Nein. Für T-Stop-, RFS- und EFS-Gleitschienen benötigen Sie den GEZE Gleitstein zu TS 5000 RFS, EFS + T-Stop. Wann sollte der Gleitstein getauscht werden?Wenn der Schließablauf ungleichmäßig wird oder Geräusche auftreten. Bei stark frequentierten Türen empfiehlt sich eine regelmäßige Sichtkontrolle. KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

Kurz & Knapp Ersatz-Gleitstück (Kunststoffgleiter) für ECO Standard-Gleitschienen Sorgt für leichtgängiges, geräuscharmes Gleiten des Schließarms Einfacher Austausch bei Verschleiß ECO Gleitschuh BGP – Kunststoffgleiter für ECO Gleitschienen Das ECO Gleitstück BGP ist der Kunststoffgleiter innerhalb der ECO Standard-Gleitschiene. Er sorgt für die leichtgängige und geräuscharme Führung des Schließarms. Bei Verschleiß lässt sich der Gleitschuh einfach austauschen, ohne die gesamte Gleitschiene wechseln zu müssen. Passende Produkte ECO Hinweisschild für Feuer- / Rauchschutztür Türschließer ECO Newton TS-41 B → Alle Türschließer ECO Häufige Fragen Für welche Gleitschienen passt der BGP?Der Gleitschuh BGP passt in alle ECO Standard-Gleitschienen. Wann sollte der Gleitschuh getauscht werden?Wenn die Gleitschiene schwergängig wird oder Geräusche auftreten, ist der Kunststoffgleiter verschlissen und sollte ausgetauscht werden.

Dorma Gleitstück + Gleitstückschraube Verschleißteil: Gleiter in der Gleitschiene Kurz & Knapp Verschleißteil: Gleiter in der Gleitschiene Kompatibel mit: Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen Produktbeschreibung Dorma Gleitstück + Gleitstückschraube — verschleißteil: gleiter in der gleitschiene. Kompatibilität Kompatibel mit: Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen. Passende Produkte Dorma Verbindungselement GSR Schraube zum Gleitstück für Dorma G-N G-EMF G-EMR → Alle Ersatzteile Häufig gestellte Fragen Passt zu?Alle dormakaba G-N, G-EMF, G-EMR Gleitschienen Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Dorma Gleitstück + Gleitstückschraube ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine G-EMR (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

GEZE Gleitstück / Gleitstein für Gleitschiene Kurz & Knapp Ersatz-Gleitstein für GEZE Standard-Gleitschienen Verschleißteil — bei Abnutzung austauschen für sauberen Schließablauf Passend für Gleitschienen der Serien TS 3000 und TS 5000 Produktbeschreibung Das GEZE Gleitstück ist der Gleitstein, der in der Standard-Gleitschiene der Serien TS 3000 und TS 5000 läuft. Als Verschleißteil unterliegt er bei intensiver Nutzung einer natürlichen Abnutzung. Ein abgenutzter Gleitstein kann zu Geräuschen und ungleichmäßigem Schließablauf führen. Der Austausch ist einfach und schnell erledigt — der Gleitstein wird in die Gleitschiene eingesetzt und mit der Achse des Türschließers verbunden. Kompatibilität Kompatibel mitNicht kompatibel mit Gleitschiene TS 5000R-Gleitschiene (→ eigener Gleitstein) Gleitschiene TS 3000RFS/EFS-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Standard-Gleitschiene (Band-/Bandgegenseite)T-Stop-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Häufig gestellte Fragen Passt dieser Gleitstein auch in die T-Stop-Gleitschiene?Nein. Für T-Stop-, RFS- und EFS-Gleitschienen benötigen Sie den GEZE Gleitstein zu TS 5000 RFS, EFS + T-Stop. Wann sollte der Gleitstein getauscht werden?Wenn der Schließablauf ungleichmäßig wird oder Geräusche auftreten. Bei stark frequentierten Türen empfiehlt sich eine regelmäßige Sichtkontrolle. KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

Dorma EMF-Einheit — Elektromechanische Feststelleinheit für Gleitschienen Kurz & Knapp Original-Ersatzteil für alle dormakaba Gleitschienen mit elektromechanischer Feststellung Hält Türen im einstellbaren Winkel (80°–140°) offen — gibt bei Stromunterbrechung frei (Fail-Safe) 24 V DC, 1,4 W Leistungsaufnahme, 100 % Einschaltdauer Passt in: G-EMF, G-EMR, GSR-EMF, GSR-EMR, SR-G/EMF, SR-S/EMF, G 96 EMF Passt NICHT in: TS 99 FLR/FLR-K, TS 73 EMF, RMZ Produktbeschreibung Die dormakaba EMF-Einheit ist die zentrale Feststellkomponente in allen dormakaba Gleitschienen mit elektromechanischer Feststellung im Contur und XEA Design. Sie hält Feuer- und Rauchschutztüren in einem stufenlos einstellbaren Winkel zwischen 80° und 140° offen. Bei Stromunterbrechung — durch Rauchmelder, Handtaster oder Stromausfall — gibt die EMF-Einheit die Tür sofort frei und der Türschließer schließt sie sicher (Fail-Safe-Prinzip). Als Ersatzteil ermöglicht die EMF-Einheit die wirtschaftliche Instandsetzung bestehender Feststellanlagen ohne vollständigen Gleitschienenersatz. Sie wird sowohl in reinen EMF-Systemen (Feststellung ohne Rauchmelder) als auch in EMR-Systemen (Feststellung mit integriertem Rauchmelder) verbaut — die EMF-Mechanik ist in beiden Fällen identisch. Wichtig: EMF-Systeme ohne Rauchmelder benötigen immer eine externe Rauchmeldezentrale RMZ für den Brandschutz. Bei EMR-Systemen ist der Rauchmelder bereits in der Gleitschiene integriert. Vorteile & Besonderheiten Universal-Ersatzteil — eine EMF-Einheit für alle Dorma Gleitschienen (Contur + XEA) Wirtschaftliche Reparatur — nur die Feststellmechanik wird getauscht, Gleitschiene bleibt erhalten Fail-Safe — stromlos entriegelt, Tür schließt bei Alarm oder Stromausfall selbsttätig Stufenlos einstellbar — Feststellpunkt 80°–140° und Ausrückkraft individuell anpassbar 100 % Einschaltdauer — für Dauerbetrieb an Feuer- und Rauchschutztüren ausgelegt Geprüft — EN 1155, 500.000 Zyklen Dauerfunktion Kompatible Systeme Die EMF-Einheit passt in folgende Gleitschienen und Komplettsysteme: SystemArt.-Nr.Typ Gleitschienen einflügelig G-EMF64080001Feststellung ohne Rauchmelder G-EMR 120°64030001MFeststellung + Rauchmelder G-EMR 140°64070001MFeststellung + Rauchmelder G-EMR XEA57070001XEA Design, Feststellung + Rauchmelder Schließfolgeregler zweiflügelig (Bandseite) G GSR EMF 164112001EMF nur Standflügel G GSR EMF 1 G64122001EMF nur Gangflügel G GSR EMF 264132001EMF in beiden Flügeln (2× EMF-Einheit) GSR-EMR 264235001MEMF + Rauchmelder in beiden Flügeln Ersatz-Gleitschienen für GSR SR-G/EMF9900064003400Gangflügel-Gleitschiene inkl. EMF SR-S/EMF9900064006000Standflügel-Gleitschiene inkl. EMF Komplettsets (Türschließer + Gleitschiene) TS 93 EMF64080001.43020001Dorma TS 93 + G-EMF, einflügelig dormakaba TS 93 EMR Feststellanlage64070001.43020001MDorma TS 93 + G-EMR 140°, einflügelig TS 93 GSR-EMF143020001.64112001Standflügel-Komplett TS 93 GSR-EMF 1G64122001..43020001Gangflügel-Komplett TS 93 GSR-EMF 264132001.43020001Beide Flügel-Komplett TS 93 GSR-EMR 164215001.43020001Standflügel + Rauchmelder TS 93 GSR-EMR 243020001.64235001Beide Flügel + Rauchmelder TS 93 GSR-EMR 2 BG43020001.64277001Bandgegenseite + Rauchmelder TS 98 XEA EMR44110101.57070001TS 98 XEA + G-EMR XEA Nicht kompatibel mit SystemGrund TS 99 FLR / FLR-KFeststellung im Schließerkörper integriert (Freilaufmechanik) TS 73 EMFEigenes System mit elektrohydraulischer Feststellung RMZRauchmeldezentrale ohne Feststellmechanik G 96 GSR (ohne EMF)Nur Schließfolgeregler ohne Feststellvorbereitung Technische Daten EigenschaftWert ProduktartElektromechanische Feststelleinheit (Ersatzteil) Betriebsspannung24 V DC Leistungsaufnahme1,4 W (bei GSR-EMF 2 / GSR-EMR 2: 2× = 2,8 W) Einschaltdauer100 % ED (Dauerbetrieb) AuslösemomentCa. 25–65 Nm bei 90° (abhängig von Schließkraft) Feststellpunkt80°–140°, stufenlos einstellbar AusrückkraftStufenlos einstellbar FunktionsprinzipStromlos entriegelt (Fail-Safe) AnsteuerungÜber RMZ (bei EMF) oder integrierte Rauchschalterplatine (bei EMR) Dauerfunktion500.000 Zyklen (EN 1155, Klasse 8) EinbaulageIn Gleitschiene integriert (Contur + XEA Design) Art.-Nr.9900064001800 Normen & Prüfungen NormBedeutung DIN EN 1155Feststellvorrichtungen — Klasse 3, 500.000 Zyklen DIBt Z-6.500-2372Bauartgenehmigung als Teil der Feststellanlage DIN 14677Instandhaltung — Funktionsprüfung nach Tausch erforderlich CE-KonformitätBauproduktenverordnung Austausch der EMF-Einheit Der Austausch darf nur durch Fachkräfte erfolgen und muss im Prüfbuch dokumentiert werden. Anlage spannungsfrei schalten — 230 V Zuleitung trennen (bei EMR) bzw. RMZ abschalten (bei EMF) Verkleidung entfernen — Endkappen und Abdeckung der Gleitschiene abnehmen Alte EMF-Einheit ausbauen — Steckverbindung lösen, Einheit aus der Halterung nehmen Neue EMF-Einheit einsetzen — Steckverbindung herstellen, Einheit einrasten Feststellpunkt einstellen — gewünschten Öffnungswinkel (80°–140°) justieren Funktionsprüfung — Feststellung testen, Auslösung per Prüfgas oder Handtaster prüfen Verkleidung montieren — Endkappen aufsetzen Verwandte Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren — nur in EMR-Systemen Netzteilplatine G-EMR9900064001400Bei defektem Netzteil — nur in EMR-Systemen Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen In welche Systeme passt die EMF-Einheit?In alle Dorma Gleitschienen mit EMF-Feststellung: G-EMF, G-EMR 120°/140°, G-EMR XEA, alle GSR-EMF und GSR-EMR Varianten, SR-G/EMF, SR-S/EMF sowie G 96 EMF. Auch in alle Komplettsets die diese Gleitschienen enthalten (TS 93 EMF, TS 93 EMR, TS 98 XEA EMR etc.). Passt die EMF-Einheit in den TS 99 FLR?Nein. Beim TS 99 FLR und FLR-K ist die Feststellung im Schließerkörper integriert (Freilaufmechanik). Die EMF-Einheit wird dort nicht verwendet. Brauche ich bei GSR-EMF 2 zwei EMF-Einheiten?Ja. Der GSR-EMF 2 hat Feststellung in beiden Flügeln — eine EMF-Einheit pro Flügel. Leistungsaufnahme dann 2× 1,4 W = 2,8 W. Wie erkenne ich eine defekte EMF-Einheit?Typische Symptome: Tür hält nicht in Offenstellung, Feststellung löst sofort wieder, oder Feststellpunkt lässt sich nicht einstellen. Bei intakter Rauchschalterplatine (grüne LED) deutet dies auf die EMF-Einheit. Kann ich die EMF-Einheit selbst tauschen?Ja, durch Fachkräfte. Der Tausch muss im Prüfbuch dokumentiert und eine Funktionsprüfung durchgeführt werden. Was ist der Unterschied zwischen EMF und EMR?EMF = nur Feststellung (24 V DC, über externe RMZ). EMR = Feststellung + integrierter Rauchmelder + Netzteil (230 V AC, eigenständig). Die EMF-Mechanik ist in beiden identisch. Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufige Fragen zur Ersatzteil-Auswahl EMF-Einheit oder komplette Gleitschiene?Die EMF-Einheit reicht wenn nur die Feststellmechanik defekt ist. Bei mechanischem Schaden an der Gleitschiene selbst (Profil, Hebel, Verkleidung) die komplette Gleitschiene tauschen: z. B. G-EMF oder SR-G/EMF / SR-S/EMF für GSR-Systeme. Muss ich bei EMR-Systemen gleichzeitig die Rauchschalterplatine tauschen?Nicht zwingend. Die Rauchschalterplatine hat einen eigenen 8-Jahres-Zyklus (DIN 14677). Beide Teile sind unabhängig voneinander tauschbar.

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder
