Dorma G-EMR Gleitschiene mit Feststellung (80°-120°) und Rauchmelder

Dorma Zulassungs-Set Feststellanlagen Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen Kurz & Knapp Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen dormakaba Zubehör Produktbeschreibung Das Dorma Zulassungs-Set Feststellanlagen — zulassungs-set mit prüfbuch und kennzeichnungsschild für feststellanlagen. Kompatibilität Für alle dormakaba Feststellanlagen (TS 93 EMR, TS 99 FLR, EM 500 mit RMZ etc.). Passende Produkte Rauchschalterplatine für dormakaba Feststellanlagen ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.

DORMA Prüfbuch für Feststellanlagen — Pflichtdokumentation nach DIN 14677 Kurz & Knapp Gesetzlich vorgeschriebene Pflichtdokumentation für jede dormakaba Feststellanlage Begleitet die Anlage vom Tag der Erstinbetriebnahme bis zur laufenden Wartung Enthält: Übereinstimmungserklärung, Abnahmeprotokoll, monatliche Prüfprotokolle, jährliche Wartung Muss dauerhaft am Betriebsort vorgehalten werden Format DIN A4, geheftet, Sprache Deutsch Produktbeschreibung Das DORMA Prüfbuch ist die gesetzlich vorgeschriebene Pflichtdokumentation für Feststellanlagen nach allgemeinem Baurecht und DIBt-Bauartgenehmigung. Es begleitet die Anlage über den gesamten Lebenszyklus — von der Abnahmeprüfung nach Erstinbetriebnahme bis zur laufenden Wartungsdokumentation. Nach Erstinbetriebnahme ist das Prüfbuch dem Betreiber auszuhändigen. Alle Nachweise sind dauerhaft zu archivieren. Das bauäusfuhrende Unternehmen muss die Übereinstimmung der Bauart mit der allgemeinen Bauartgenehmigung bestätigen — der Vordruck ist im Prüfbuch enthalten. Kennzeichnungsschild: Nach erfolgreicher Abnahme ist ein Zulassungsschild (105 × 52 mm) dauerhaft anzubringen. Das Schild ist separat zu bestellen. Inhalt des Prüfbuchs AbschnittInhalt ObjektdatenBetreiber, Standort, Türbezeichnung, Errichterangaben ÜbereinstimmungserklärungVordruck für bauausführendes Unternehmen (Zulassungs-Nr., Gerätekombination) KomponentenlisteStückliste aller eingesetzten DIBt-zugelassenen Geräte Abnahmeprüfung12-Punkte-Checkliste, Funktionsprüfungsprotokoll, Abnahmebescheinigung Monatliche PrüfungWiederholungsprotokoll für bis zu 14 Prüfzyklen Jährliche WartungProtokollseiten für Fachbetriebe, mehrere Jahrgänge Normen & gesetzliche Grundlagen RegelwerkBedeutung DIN 14677Wartung von Feststellanlagen, monatliche Funktionsprüfung DIN 14677-1, Abschnitt 5.1Jährliche Prüfung und Wartung durch Fachpersonal Bauartgenehmigung Z-6.500-2372Schriftliche Wartungsanleitung je Ausführungsvariante Allgemeines BaurechtGrundlage für alle Abnahme- und Prüfpflichten Monatliche Funktionsprüfung — 6 Schritte Energieversorgung unterbrechen → Tür muss schließen; Reset automatisch oder manuell Prüfgas gegen Rauchmelder sprühen → Tür muss schließen Bei elektromagnetischer Feststellung ohne Handtaster: Feststellung durch Druck auf Türblatt lösen Bei Elektromagneten oder Freilauf mit Handtaster: Handtaster betätigen Umgebungseinflüsse prüfen (Staub, Wasserdampf) Einfluss baulicher Änderungen auf Funktion prüfen Vereinfachung: Nach 12 fehlerfreien Monatsprüfungen reicht vierteljährliche Prüfung. Bei Mängeln: sofortige Instandsetzung und erneut 3 monatliche Prüfungen. Passende Dorma Feststellanlagen-Produkte ProduktArt.-Nr.Beschreibung RMZ Rauchmeldezentrale64800001MZentrale für Feststellanlagen mit integriertem Rauchmelder RM-N Deckenrauchmelder64830900Kabelgebundener Rauchmelder für Deckenmontage (2er-Pack) RM-F Funkrauchmelder57280011Kabelloser Rauchmelder (Funeo System) FM-AP Funkmodul57290001MFunkempfänger für RM-F und HT-F HT-F Funkhandtaster57300011Kabellose manuelle Auslösung Rauchschalterplatine G-EMR9900064001300Ersatz-Rauchmeldeeinheit (Pflichtaustausch nach 8 Jahren) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Häufig gestellte Fragen Wann muss das Prüfbuch ausgehändigt werden?Nach Erstinbetriebnahme und Abnahmeprüfung. Es muss dauerhaft am Betriebsort zur Einsichtnahme vorgehalten werden. Wie oft muss die Feststellanlage geprüft werden?Monatlich durch den Betreiber. Nach 12 fehlerfreien Prüfungen reicht vierteljährlich. Zusätzlich jährliche Fachprüfung nach DIN 14677. Darf der Betreiber die monatliche Prüfung selbst durchführen?Ja, nach Einweisung — keine besondere Qualifikation erforderlich. Die jährliche Wartung muss durch Fachpersonal erfolgen. Wie lange muss das Prüfbuch aufbewahrt werden?Während der gesamten Betriebsdauer der Feststellanlage. Wird das Zulassungsschild mitgeliefert?Nein. Das Zulassungsschild (105 × 52 mm) ist separat zu bestellen und nach erfolgreicher Abnahme dauerhaft anzubringen.

Zulassungsschild für dormakaba Feststellanlagen Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme Kurz & Knapp Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme dormakaba Zubehör Produktbeschreibung Das Zulassungsschild für dormakaba Feststellanlagen — kennzeichnungsschild nach dibt für feststellanlagen — pflicht nach abnahme. Kompatibilität Für alle dormakaba Feststellanlagen. Pflicht nach DIBt-Richtlinie. Passende Produkte dormakaba Rauchschalterplatine G-EMR optischer Rauchschalter ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.

Dorma Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Programmschalter für dormakaba Feststellanlagen — abschließbar (mit Schlüsselschalter). Kurz & Knapp Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D3 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Abschließbar (mit schlüsselschalter). Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D1 Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

Dorma HT-UP Auslösetaster — Unterputz Handauslösetaster (Unterputz) für dormakaba Feststellanlagen. Kurz & Knapp Handauslösetaster HT-UP — Unterputz-Montage Roter Taster mit Aufschrift "Tür schließen" Löst die Feststellanlage manuell aus — Tür schließt DIBt-Vorschrift bei EM 500 Haftmagneten Produktbeschreibung Der Dorma HT-UP ist ein roter Handauslösetaster für dormakaba Feststellanlagen. Unterputz-Montage. Er ermöglicht das manuelle Auslösen der Feststellanlage — die Tür schließt.Bei Verwendung von EM 500 Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" nach DIBt-Richtlinie Pflicht. Kompatibilität Kompatibel mit: Alle dormakaba Rauchmeldezentralen (RMZ Contur, RMZ XEA) und Feststellanlagen. Passende Produkte dormakaba G-EMR ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Bei EM 500 Haftmagneten: Ja (DIBt). Bei Gleitschienen-Feststellanlagen: Empfohlen. AP oder UP?AP: Aufputz, einfache Montage. UP: Unterputz, eleganter. Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können.

Dorma Programmschalter PG-D1 — ohne Schlüsselschalter Programmschalter für dormakaba Feststellanlagen — ohne Schlüsselschalter. Kurz & Knapp Programmschalter PG-D1 — ohne Schlüsselschalter Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D1 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Ohne schlüsselschalter. Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D3 abschließbar Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

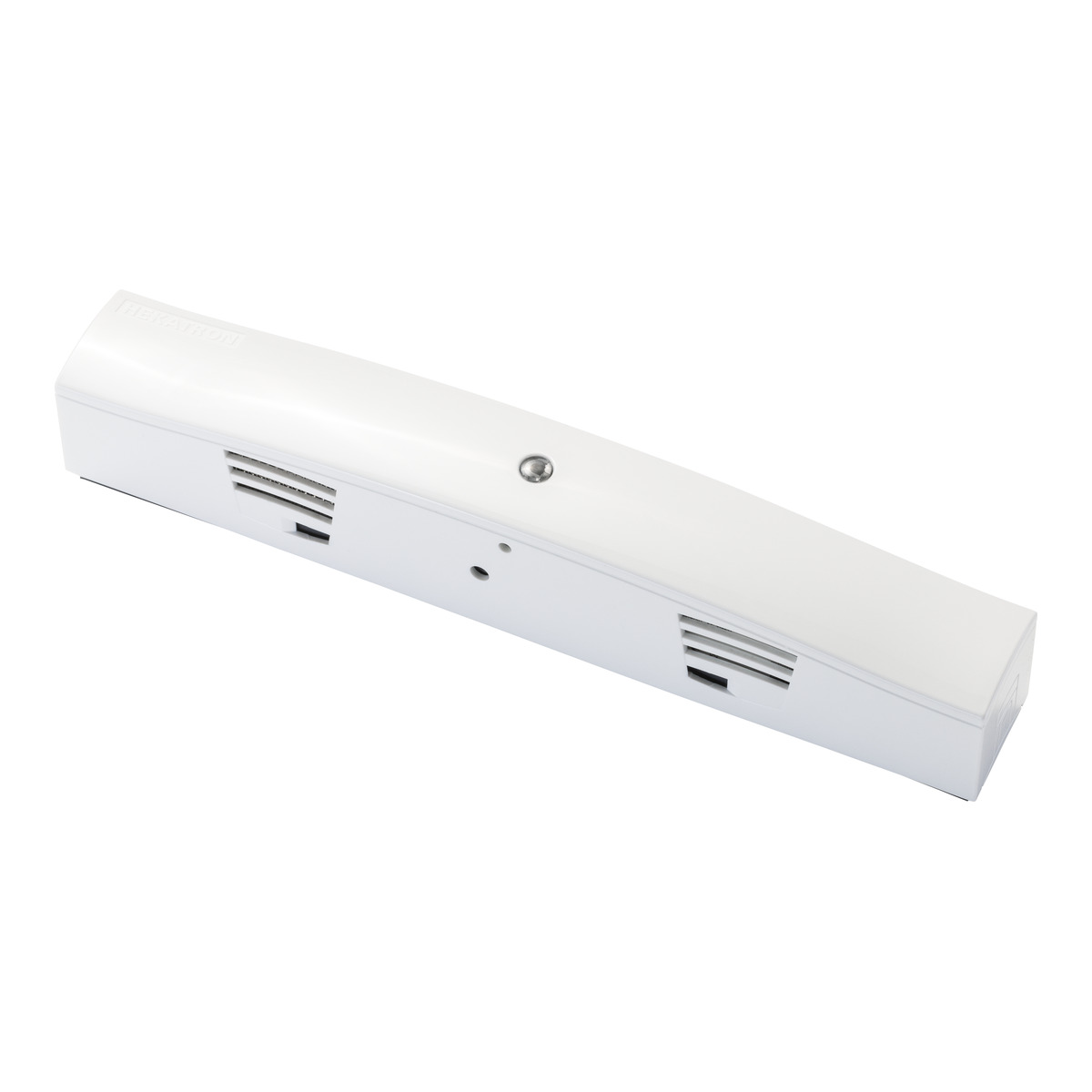

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron Ankerplatte ASS 55 Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.

Dorma G-EMR 140° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–140° — entspricht aktuellen Anforderungen an größere Öffnungswinkel Eigenständige Feststellanlage — keine separate RMZ erforderlich Für Türbreiten 950–1250 mm, 230 V AC Anschluss DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Produktbeschreibung Die dormakaba G-EMR 140° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Der Feststellpunkt ist stufenlos zwischen 80° und 140° einstellbar und entspricht damit den aktuellen Anforderungen an größere Öffnungswinkel bei Flucht- und Rettungswegtüren. Die 140°-Variante ist für Türbreiten ab 950 mm ausgelegt. Für den Austausch einer bestehenden Feststellanlage mit 120°-Gleitschiene kann die G-EMR 120° vorteilhafter sein, da die Anordnung der Komponenten identisch mit älteren Anlagen ist. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Größerer Öffnungswinkel — bis 140°, entspricht aktuellen Vorschriften Stufenlos einstellbar — Feststellpunkt 80°–140° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Türbreite950–1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenG-EMR Rauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 140° vs. G-EMR 120° G-EMR 140° (dieses Produkt)G-EMR 120° Feststellpunkt80°–140°80°–120° Türbreite950–1250 mmBis 1250 mm VorschriftenEntspricht aktuellen Anforderungen an größere ÖffnungswinkelBewährt, länger auf dem Markt RetrofitGgf. Anpassungen bei UmrüstungVorteilhaft — identische Komponentenanordnung wie Vorgängeranlage Ideal fürNeuanlagen, Flucht-/Rettungswege mit Anforderung > 120°Austausch bestehender Anlagen, Standardanwendungen Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 140° für Neuanlagen und wenn Öffnungswinkel über 120° gefordert sind. Die 120° beim Austausch bestehender Anlagen (identische Komponentenanordnung). Warum ab 950 mm Türbreite?Die 140°-Mechanik benötigt konstruktionsbedingt eine Mindestbreite von 950 mm. Für schmalere Türen die G-EMR 120° verwenden. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine für dormakaba — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma G-EMR 120° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–120°, für Türbreiten bis 1250 mm Eigenständige Feststellanlage — keine separate RMZ erforderlich 230 V AC Anschluss, integriertes Netzteil (24 V DC) DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Länger auf dem Markt als die 140°-Variante — beim Austausch alter Anlagen vorteilhaft wegen identischer Anordnung der Komponenten Produktbeschreibung Die dormakaba G-EMR 120° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Bei Raucherkennung, Störung oder manueller Auslösung unterbricht die Feststellvorrichtung die Haltekraft und die Tür schließt selbsttätig durch den Türschließer. Der Feststellpunkt ist stufenlos zwischen 80° und 120° einstellbar. Die 120°-Variante ist länger auf dem Markt als die G-EMR 140°. Beim Austausch einer bestehenden Feststellanlage ist sie oft die bessere Wahl, da die Anordnung der Komponenten (Netzteil, Rauchschalterplatine, Anschlussklemmen) identisch mit der Vorgängeranlage ist — das vereinfacht den Tausch erheblich. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Retrofit-Vorteil — identische Komponentenanordnung wie Vorgänger, erleichtert den Austausch alter Anlagen Stufenlos einstellbar — Feststellpunkt 80°–120° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–120°, stufenlos einstellbar Max. Türblattbreite1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–120°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 120° vs. G-EMR 140° G-EMR 120° (dieses Produkt)G-EMR 140° Feststellpunkt80°–120°80°–140° TürbreiteBis 1250 mm950–1250 mm VorschriftenBewährt, länger auf dem MarktEntspricht aktuellen Anforderungen an größere Öffnungswinkel RetrofitVorteilhaft — identische Komponentenanordnung wie VorgängeranlageGgf. Anpassungen bei Umrüstung Ideal fürAustausch bestehender Anlagen, StandardanwendungenNeuanlagen mit Anforderung Öffnungswinkel > 120° Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 120° ist ideal beim Austausch bestehender Anlagen (identische Komponentenanordnung). Die 140° für Neuanlagen mit Anforderung an größere Öffnungswinkel. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba G-EMR Raucherkennung — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Kann ich das Funkmodul FM-AP anschließen?Ja. Das FM-AP wird direkt an die Platine angeschlossen — für kabellose RM-F und HT-F. Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma G-EMR 140° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–140° — entspricht aktuellen Anforderungen an größere Öffnungswinkel Eigenständige Feststellanlage — keine separate RMZ erforderlich Für Türbreiten 950–1250 mm, 230 V AC Anschluss DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Produktbeschreibung Die dormakaba G-EMR 140° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Der Feststellpunkt ist stufenlos zwischen 80° und 140° einstellbar und entspricht damit den aktuellen Anforderungen an größere Öffnungswinkel bei Flucht- und Rettungswegtüren. Die 140°-Variante ist für Türbreiten ab 950 mm ausgelegt. Für den Austausch einer bestehenden Feststellanlage mit 120°-Gleitschiene kann die G-EMR 120° vorteilhafter sein, da die Anordnung der Komponenten identisch mit älteren Anlagen ist. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Größerer Öffnungswinkel — bis 140°, entspricht aktuellen Vorschriften Stufenlos einstellbar — Feststellpunkt 80°–140° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Türbreite950–1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenG-EMR Rauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 140° vs. G-EMR 120° G-EMR 140° (dieses Produkt)G-EMR 120° Feststellpunkt80°–140°80°–120° Türbreite950–1250 mmBis 1250 mm VorschriftenEntspricht aktuellen Anforderungen an größere ÖffnungswinkelBewährt, länger auf dem Markt RetrofitGgf. Anpassungen bei UmrüstungVorteilhaft — identische Komponentenanordnung wie Vorgängeranlage Ideal fürNeuanlagen, Flucht-/Rettungswege mit Anforderung > 120°Austausch bestehender Anlagen, Standardanwendungen Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 140° für Neuanlagen und wenn Öffnungswinkel über 120° gefordert sind. Die 120° beim Austausch bestehender Anlagen (identische Komponentenanordnung). Warum ab 950 mm Türbreite?Die 140°-Mechanik benötigt konstruktionsbedingt eine Mindestbreite von 950 mm. Für schmalere Türen die G-EMR 120° verwenden. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine für dormakaba — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

Dictator Gelenk für Rohrtürschließer RTS Kurz & KnappErsatzgelenk für alle DICTATOR Rohrtürschließer RTSElastischer Kunststoff mit innenliegenden StahlseilenZwei Varianten: für RTS-d/e und für RTS-t/u/vVerschleißteil — bei Bedarf einfach austauschbar Ersatzgelenk für DICTATOR Rohrtürschließer RTSDas Gelenk ist das zentrale Verschleißteil der DICTATOR Rohrtürschließer RTS-Serie. Es besteht aus elastischem Kunststoff mit innenliegenden Stahlseilen und verbindet den im Türblatt eingelassenen Schließer mit dem Rahmen. Zwei Varianten decken alle RTS-Modelle ab. VorteileOriginal-Ersatzteil — passgenau für alle DICTATOR RTS-RohrtürschließerRobuste Konstruktion — elastischer Kunststoff mit innenliegenden StahlseilenEinfacher Austausch — Verschleißteil schnell gewechselt, kein Fachmann nötigZwei Varianten — für Stahl-/Alutüren (RTS-d/e) und Holztüren (RTS-t/u/v) VariantenArtikelnummerPassend für400584RTS-d, RTS-e (Stahl-/Alutüren)400585RTS-t, RTS-u, RTS-v (Holztüren) Passende Produkte Rohrtürschließer Dictator RTS-e Rohrtürschließer Dictator RTS-d → Alle Rohrtürschließer Häufige FragenWann muss das Gelenk getauscht werden?Das Gelenk ist ein Verschleißteil. Bei sichtbaren Rissen oder nachlassender Schließkraft sollte es getauscht werden.Welches Gelenk brauche ich?Artikel 400584 für Stahl-/Alutüren (RTS-d, RTS-e), Artikel 400585 für Holztüren (RTS-t, RTS-u, RTS-v).

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine G-EMR (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

Dorma G-EMR 140° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–140° — entspricht aktuellen Anforderungen an größere Öffnungswinkel Eigenständige Feststellanlage — keine separate RMZ erforderlich Für Türbreiten 950–1250 mm, 230 V AC Anschluss DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Produktbeschreibung Die dormakaba G-EMR 140° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Der Feststellpunkt ist stufenlos zwischen 80° und 140° einstellbar und entspricht damit den aktuellen Anforderungen an größere Öffnungswinkel bei Flucht- und Rettungswegtüren. Die 140°-Variante ist für Türbreiten ab 950 mm ausgelegt. Für den Austausch einer bestehenden Feststellanlage mit 120°-Gleitschiene kann die G-EMR 120° vorteilhafter sein, da die Anordnung der Komponenten identisch mit älteren Anlagen ist. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Größerer Öffnungswinkel — bis 140°, entspricht aktuellen Vorschriften Stufenlos einstellbar — Feststellpunkt 80°–140° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Türbreite950–1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenG-EMR Rauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 140° vs. G-EMR 120° G-EMR 140° (dieses Produkt)G-EMR 120° Feststellpunkt80°–140°80°–120° Türbreite950–1250 mmBis 1250 mm VorschriftenEntspricht aktuellen Anforderungen an größere ÖffnungswinkelBewährt, länger auf dem Markt RetrofitGgf. Anpassungen bei UmrüstungVorteilhaft — identische Komponentenanordnung wie Vorgängeranlage Ideal fürNeuanlagen, Flucht-/Rettungswege mit Anforderung > 120°Austausch bestehender Anlagen, Standardanwendungen Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 140° für Neuanlagen und wenn Öffnungswinkel über 120° gefordert sind. Die 120° beim Austausch bestehender Anlagen (identische Komponentenanordnung). Warum ab 950 mm Türbreite?Die 140°-Mechanik benötigt konstruktionsbedingt eine Mindestbreite von 950 mm. Für schmalere Türen die G-EMR 120° verwenden. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine für dormakaba — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma G GSR — Gleitschienen-Schließfolgeregler Gleitschiene mit integrierter Schließfolgeregelung für zweiflügelige Türen. Kurz & Knapp Gleitschiene mit integrierter Schließfolgeregelung Für zweiflügelige Feuer-/Rauchschutztüren, EN 1158 Wird auf dem Standflügel montiert, Gangflügel bekommt G-N Passt zum TS 93 GSR System Produktbeschreibung Die Dorma G GSR ist eine Gleitschiene mit integrierter Schließfolgeregelung. Sie stellt die korrekte Schließreihenfolge bei zweiflügeligen Feuer- und Rauchschutztüren sicher. Kompatibilität Kompatibel mit: Alle TS 93 Schließkörper (EN 2-5). Wird zusammen mit einem TS 93 Schließkörper am Standflügel montiert. Häufig gestellte Fragen Was macht die GSR?Steuert die Schließreihenfolge bei 2-flügeligen Türen: Gangflügel schließt vor Standflügel. Brauche ich die GSR einzeln?Wenn Sie bereits TS 93 Schließkörper haben und die Schließfolge nachrüsten wollen. Brandschutz?Ja, DIN EN 1158 geprüft.

Dorma EMF-Einheit — Elektromechanische Feststelleinheit für Gleitschienen Kurz & Knapp Original-Ersatzteil für alle dormakaba Gleitschienen mit elektromechanischer Feststellung Hält Türen im einstellbaren Winkel (80°–140°) offen — gibt bei Stromunterbrechung frei (Fail-Safe) 24 V DC, 1,4 W Leistungsaufnahme, 100 % Einschaltdauer Passt in: G-EMF, G-EMR, GSR-EMF, GSR-EMR, SR-G/EMF, SR-S/EMF, G 96 EMF Passt NICHT in: TS 99 FLR/FLR-K, TS 73 EMF, RMZ Produktbeschreibung Die dormakaba EMF-Einheit ist die zentrale Feststellkomponente in allen dormakaba Gleitschienen mit elektromechanischer Feststellung im Contur und XEA Design. Sie hält Feuer- und Rauchschutztüren in einem stufenlos einstellbaren Winkel zwischen 80° und 140° offen. Bei Stromunterbrechung — durch Rauchmelder, Handtaster oder Stromausfall — gibt die EMF-Einheit die Tür sofort frei und der Türschließer schließt sie sicher (Fail-Safe-Prinzip). Als Ersatzteil ermöglicht die EMF-Einheit die wirtschaftliche Instandsetzung bestehender Feststellanlagen ohne vollständigen Gleitschienenersatz. Sie wird sowohl in reinen EMF-Systemen (Feststellung ohne Rauchmelder) als auch in EMR-Systemen (Feststellung mit integriertem Rauchmelder) verbaut — die EMF-Mechanik ist in beiden Fällen identisch. Wichtig: EMF-Systeme ohne Rauchmelder benötigen immer eine externe Rauchmeldezentrale RMZ für den Brandschutz. Bei EMR-Systemen ist der Rauchmelder bereits in der Gleitschiene integriert. Vorteile & Besonderheiten Universal-Ersatzteil — eine EMF-Einheit für alle Dorma Gleitschienen (Contur + XEA) Wirtschaftliche Reparatur — nur die Feststellmechanik wird getauscht, Gleitschiene bleibt erhalten Fail-Safe — stromlos entriegelt, Tür schließt bei Alarm oder Stromausfall selbsttätig Stufenlos einstellbar — Feststellpunkt 80°–140° und Ausrückkraft individuell anpassbar 100 % Einschaltdauer — für Dauerbetrieb an Feuer- und Rauchschutztüren ausgelegt Geprüft — EN 1155, 500.000 Zyklen Dauerfunktion Kompatible Systeme Die EMF-Einheit passt in folgende Gleitschienen und Komplettsysteme: SystemArt.-Nr.Typ Gleitschienen einflügelig G-EMF64080001Feststellung ohne Rauchmelder G-EMR 120°64030001MFeststellung + Rauchmelder G-EMR 140°64070001MFeststellung + Rauchmelder G-EMR XEA57070001XEA Design, Feststellung + Rauchmelder Schließfolgeregler zweiflügelig (Bandseite) G GSR EMF 164112001EMF nur Standflügel G GSR EMF 1 G64122001EMF nur Gangflügel G GSR EMF 264132001EMF in beiden Flügeln (2× EMF-Einheit) GSR-EMR 264235001MEMF + Rauchmelder in beiden Flügeln Ersatz-Gleitschienen für GSR SR-G/EMF9900064003400Gangflügel-Gleitschiene inkl. EMF SR-S/EMF9900064006000Standflügel-Gleitschiene inkl. EMF Komplettsets (Türschließer + Gleitschiene) TS 93 EMF64080001.43020001Dorma TS 93 + G-EMF, einflügelig dormakaba TS 93 EMR Feststellanlage64070001.43020001MDorma TS 93 + G-EMR 140°, einflügelig TS 93 GSR-EMF143020001.64112001Standflügel-Komplett TS 93 GSR-EMF 1G64122001..43020001Gangflügel-Komplett TS 93 GSR-EMF 264132001.43020001Beide Flügel-Komplett TS 93 GSR-EMR 164215001.43020001Standflügel + Rauchmelder TS 93 GSR-EMR 243020001.64235001Beide Flügel + Rauchmelder TS 93 GSR-EMR 2 BG43020001.64277001Bandgegenseite + Rauchmelder TS 98 XEA EMR44110101.57070001TS 98 XEA + G-EMR XEA Nicht kompatibel mit SystemGrund TS 99 FLR / FLR-KFeststellung im Schließerkörper integriert (Freilaufmechanik) TS 73 EMFEigenes System mit elektrohydraulischer Feststellung RMZRauchmeldezentrale ohne Feststellmechanik G 96 GSR (ohne EMF)Nur Schließfolgeregler ohne Feststellvorbereitung Technische Daten EigenschaftWert ProduktartElektromechanische Feststelleinheit (Ersatzteil) Betriebsspannung24 V DC Leistungsaufnahme1,4 W (bei GSR-EMF 2 / GSR-EMR 2: 2× = 2,8 W) Einschaltdauer100 % ED (Dauerbetrieb) AuslösemomentCa. 25–65 Nm bei 90° (abhängig von Schließkraft) Feststellpunkt80°–140°, stufenlos einstellbar AusrückkraftStufenlos einstellbar FunktionsprinzipStromlos entriegelt (Fail-Safe) AnsteuerungÜber RMZ (bei EMF) oder integrierte Rauchschalterplatine (bei EMR) Dauerfunktion500.000 Zyklen (EN 1155, Klasse 8) EinbaulageIn Gleitschiene integriert (Contur + XEA Design) Art.-Nr.9900064001800 Normen & Prüfungen NormBedeutung DIN EN 1155Feststellvorrichtungen — Klasse 3, 500.000 Zyklen DIBt Z-6.500-2372Bauartgenehmigung als Teil der Feststellanlage DIN 14677Instandhaltung — Funktionsprüfung nach Tausch erforderlich CE-KonformitätBauproduktenverordnung Austausch der EMF-Einheit Der Austausch darf nur durch Fachkräfte erfolgen und muss im Prüfbuch dokumentiert werden. Anlage spannungsfrei schalten — 230 V Zuleitung trennen (bei EMR) bzw. RMZ abschalten (bei EMF) Verkleidung entfernen — Endkappen und Abdeckung der Gleitschiene abnehmen Alte EMF-Einheit ausbauen — Steckverbindung lösen, Einheit aus der Halterung nehmen Neue EMF-Einheit einsetzen — Steckverbindung herstellen, Einheit einrasten Feststellpunkt einstellen — gewünschten Öffnungswinkel (80°–140°) justieren Funktionsprüfung — Feststellung testen, Auslösung per Prüfgas oder Handtaster prüfen Verkleidung montieren — Endkappen aufsetzen Verwandte Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren — nur in EMR-Systemen Netzteilplatine G-EMR9900064001400Bei defektem Netzteil — nur in EMR-Systemen Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen In welche Systeme passt die EMF-Einheit?In alle Dorma Gleitschienen mit EMF-Feststellung: G-EMF, G-EMR 120°/140°, G-EMR XEA, alle GSR-EMF und GSR-EMR Varianten, SR-G/EMF, SR-S/EMF sowie G 96 EMF. Auch in alle Komplettsets die diese Gleitschienen enthalten (TS 93 EMF, TS 93 EMR, TS 98 XEA EMR etc.). Passt die EMF-Einheit in den TS 99 FLR?Nein. Beim TS 99 FLR und FLR-K ist die Feststellung im Schließerkörper integriert (Freilaufmechanik). Die EMF-Einheit wird dort nicht verwendet. Brauche ich bei GSR-EMF 2 zwei EMF-Einheiten?Ja. Der GSR-EMF 2 hat Feststellung in beiden Flügeln — eine EMF-Einheit pro Flügel. Leistungsaufnahme dann 2× 1,4 W = 2,8 W. Wie erkenne ich eine defekte EMF-Einheit?Typische Symptome: Tür hält nicht in Offenstellung, Feststellung löst sofort wieder, oder Feststellpunkt lässt sich nicht einstellen. Bei intakter Rauchschalterplatine (grüne LED) deutet dies auf die EMF-Einheit. Kann ich die EMF-Einheit selbst tauschen?Ja, durch Fachkräfte. Der Tausch muss im Prüfbuch dokumentiert und eine Funktionsprüfung durchgeführt werden. Was ist der Unterschied zwischen EMF und EMR?EMF = nur Feststellung (24 V DC, über externe RMZ). EMR = Feststellung + integrierter Rauchmelder + Netzteil (230 V AC, eigenständig). Die EMF-Mechanik ist in beiden identisch. Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufige Fragen zur Ersatzteil-Auswahl EMF-Einheit oder komplette Gleitschiene?Die EMF-Einheit reicht wenn nur die Feststellmechanik defekt ist. Bei mechanischem Schaden an der Gleitschiene selbst (Profil, Hebel, Verkleidung) die komplette Gleitschiene tauschen: z. B. G-EMF oder SR-G/EMF / SR-S/EMF für GSR-Systeme. Muss ich bei EMR-Systemen gleichzeitig die Rauchschalterplatine tauschen?Nicht zwingend. Die Rauchschalterplatine hat einen eigenen 8-Jahres-Zyklus (DIN 14677). Beide Teile sind unabhängig voneinander tauschbar.

Dorma TS 93 GSR-EMR 2 — Feststellanlage mit Rauchmelder in beiden Flügeln Kurz & Knapp Eigenständige Feststellanlage: 2× Dorma TS 93 + GSR-EMR 2 mit integriertem Rauchmelder Keine externe RMZ erforderlich — 230V AC Anschluss, 24V DC intern Feststellung in Stand- und Gangflügel — maximaler Durchgangskomfort Integrierter optischer Rauchmelder (EN 54-7) DIBt-zugelassen, Schließfolgeregelung nach EN 1158 Türbreiten bis 1250 mm je Flügel Produktbeschreibung Das dormakaba TS 93 GSR-EMR 2 ist die Maximalausstattung für zweiflügelige Brandschutztüren: eigenständige Feststellanlage mit Feststellung in beiden Flügeln, integriertem Rauchmelder und Netzteil. Beide Türflügel stehen offen und schließen bei Raucherkennung oder Störung selbsttätig in der korrekten Reihenfolge. Eine separate RMZ ist nicht erforderlich. Das System kann optional mit RM-N Deckenmeldern oder dem Funeo Funksystem erweitert werden. Für Bandgegenseiten-Montage: TS 93 GSR-EMR 2 BG. Für Feststellung nur im Standflügel: TS 93 GSR-EMR 1. Vorteile & Besonderheiten Eigenständige Feststellanlage — keine externe RMZ nötig Beide Flügel festgestellt — maximaler Durchgangskomfort Integrierter Rauchmelder — optisch nach EN 54-7 230V AC direkt — kein separates Netzteil DIBt-zugelassen — bauaufsichtlich genehmigt Easy-Open + Schließfolgeregelung — komfortabel und sicher Erweiterbar — Deckenmelder, Funkmelder, Handtaster Lieferumfang 2× Türschließer TS 93 B (EN 2–5) GSR-EMR 2 Gleitschiene mit Rauchmelder und Netzteil 2× EMF-Einheit (Stand- und Gangflügel) Verbindungskabel Verkleidung mit Endkappen (Contur Design) Montageplatten und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage (2× Dorma TS 93 + GSR-EMR 2) AnwendungZweiflügelige Türen FeststellungStand- und Gangflügel SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm je Flügel Feststellpunkt80°–120° je Flügel, stufenlos Anschlussspannung230 V AC +10% / -15%, 50 Hz Ausgang intern24 V DC / 460 mA / 11 W Leistungsaufnahme EMF2,8 W (2× 1,4 W) RauchmelderIntegriert, optisch (EN 54-7) SchutzartIP30 SchutzklasseII Betriebstemperatur-20 °C bis +40 °C Nutzungsdauer Rauchmelder8 Jahre (DIN 14677) SicherungsautomatB10A / B16A bauseitig Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauartgenehmigung als Feststellanlage DIN EN 1154Klasse 4/8/2-5/1/1/4 DIN EN 1155Klasse 3/8/3-5/1/1/3 DIN EN 1158Klasse 3/8/3-7/1/1/3 DIN EN 54-7Optischer Rauchmelder DIN 14677Instandhaltung Feststellanlagen DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 Jahrendormakaba Rauchschalterplatine G-EMR austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren Netzteilplatine9900064001400Bei defektem Netzteil EMF-Einheit9900064001800Bei defekter Feststellmechanik (pro Flügel) Gleitstück9900064001200Mechanischer Verschleiß Kabel GSR-EMR9900064004500Verbindungskabel Zulassungsschild5661345532Pflicht-Typenschild Prüfbuch5372645532Pflichtdokumentation Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Brauche ich eine externe RMZ?Nein. Die GSR-EMR 2 ist eigenständig mit integriertem Rauchmelder und Netzteil. Werden beide Flügel gleichzeitig festgestellt?Ja. Beide Flügel können unabhängig voneinander im Winkel 80°–120° eingestellt werden und lösen bei Alarm gleichzeitig aus. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba G-EMR Raucherkennung. Gibt es die Variante für Bandgegenseite?Ja, das TS 93 GSR-EMR 2 BG. Wann sind zusätzliche Deckenmelder nötig?Bei Sturzabstand über 1 m. Dann RM-N montieren. Kaufentscheidung GSR-EMR 2 oder GSR-EMR 1?EMR 2 = Feststellung beide Flügel. GSR-EMR 1 = nur Standflügel (günstiger). EMR 2 oder EMF 2?EMR 2 = eigenständig, kein Zusatzgerät. GSR-EMF 2 = günstiger, braucht aber externe RMZ. Bandseite oder Bandgegenseite?Dieses Set für Bandseite. TS 93 GSR-EMR 2 BG für Bandgegenseite.

GEZE RM 1003 Rauchmelder 24 V DC VdS VdS-zugelassener Deckenrauchmelder für GEZE RWA-Zentralen. 24 V DC Betriebsspannung, EN 54 konform. Kurz & Knapp: VdS-zugelassen nach EN 54 24 V DC Betriebsspannung Für GEZE RWA-Zentralen THZ und MBZ 300 Nicht für Feststellanlagen – dafür GC 152 verwenden Produktbeschreibung Der GEZE RM 1003 ist ein VdS-zugelassener Deckenrauchmelder für den Einsatz mit GEZE Rauch- und Wärmeabzugsanlagen (RWA). Er wird an den RWA-Zentralen THZ oder MBZ 300 betrieben und löst bei Rauchentwicklung den automatischen Alarm aus. Die Erkennung erfolgt nach EN 54. Wichtig: Der RM 1003 ist ausschließlich für RWA-Zentralen vorgesehen. Für Feststellanlagen (Türschließer mit Rauchmelder) verwenden Sie den GEZE GC 152. Technische Daten EigenschaftWert TypDeckenrauchmelder (RWA) Betriebsspannung24 V DC ZulassungVdS NormEN 54 Kompatibel mitGEZE THZ, GEZE MBZ 300 Was bedeutet VdS-Zulassung? Die VdS-Anerkennung (Vertrauen durch Sicherheit) ist ein Gütesiegel des VdS Schadenverhütung, einer Tochter des GDV (Gesamtverband der Deutschen Versicherungswirtschaft). Ein VdS-zugelassener Rauchmelder erfüllt erhöhte Anforderungen an: Empfindlichkeit — zuverlässige Detektion bei unterschiedlichen Brandarten Täuschungsalarmsicherheit — weniger Fehlalarme durch Staub, Dampf oder Insekten Langzeitstabilität — geprüfte Funktion über die gesamte Lebensdauer Für RWA-Anlagen (Rauch- und Wärmeabzug) nach DIN EN 12101-10 ist die VdS-Zulassung des Rauchmelders Pflicht. Der RM 1003 erfüllt diese Anforderung und ist damit für RWA-Zentralen wie die GEZE THZ geeignet. Kompatibilität & Einsatzbereiche EinsatzbereichZentraleDetails RWA-AnlageGEZE THZVdS-Pflicht erfüllt, 24 V DC Anschluss FeststellanlageRSZ 6 / RSZ 7Als zusätzlicher externer Deckenmelder Der RM 1003 wird typischerweise in Treppenhäusern, Fluren und Foyers eingesetzt, wo RWA-Anlagen den natürlichen Rauchabzug sicherstellen müssen. GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 Häufige FragenKann ich den RM 1003 für Feststellanlagen verwenden?Ja, der RM 1003 ist für den Einsatz in Feststellanlagen nach DIN 14677 konzipiert. Er wird an die GEZE RSZ 6 oder RSZ 7 Rauchschalterzentrale angeschlossen und löst bei Rauchentwicklung die Türschließung aus.Wo wird der RM 1003 montiert — an der Decke oder am Türrahmen?Deckenmontage ist Standard. Der Rauchmelder muss im Wirkbereich der Tür montiert werden, damit Rauch frühzeitig erkannt wird. Der maximale Abstand zur Tür hängt von der Raumhöhe ab — Details in der DIBt-Zulassung der jeweiligen Feststellanlage.Wie unterscheidet sich der RM 1003 vom GC 151 Raucherkennungsteil?Der RM 1003 ist ein eigenständiger 24-V-Rauchmelder (VdS-zugelassen). Der GC 151 ist ein Raucherkennungsteil, das direkt in die RSZ eingesteckt wird. Welches Produkt Sie benötigen, richtet sich nach der abZ (Zulassung) Ihrer Feststellanlage.Muss der RM 1003 regelmäßig geprüft werden?Ja, mindestens jährlich im Rahmen der Feststellanlagen-Prüfung nach DIN 14677. Zusätzlich monatliche Funktionsprüfung durch den Betreiber empfohlen (Prüftaste drücken). Ergebnisse im Prüfbuch dokumentieren. Rauchmelder spätestens nach 8 Jahren tauschen.Kann der RM 1003 mit Rauchschalterzentralen anderer Hersteller betrieben werden?Der RM 1003 arbeitet mit 24 V DC und ist prinzipiell an jeder 24-V-Rauchschalterzentrale betreibbar. Für eine zugelassene Feststellanlage muss die Kombination allerdings in der allgemeinen bauaufsichtlichen Zulassung (abZ) aufgeführt sein.Was bedeutet VdS-Zulassung beim Rauchmelder?VdS (Verband der Sachversicherer) zertifiziert Rauchmelder nach strengen Prüfkriterien für Ansprechempfindlichkeit, Fehlalarmsicherheit und Langzeitstabilität. Für Feststellanlagen in Deutschland ist ein VdS-zugelassener Rauchmelder in der Regel Voraussetzung.Wie wird der Rauchmelder verkabelt?Zweidraht-Anschluss an die Rauchschalterzentrale (24 V DC). Kabelquerschnitt mindestens 0,8 mm², halogenfrei und flammwidrig. Die maximale Leitungslänge hängt vom Kabelquerschnitt ab — bei 1,5 mm² bis ca. 200 m. Anschluss nur durch Elektrofachkraft.Welchen Sockel brauche ich für diesen Rauchmelder?Der Sockeltyp hängt von der Einbausituation ab: Sockel 143 A für Standardmontage, Sockel 143 W für Wechsel, Sockel 143 AF für automatische Adressierung, Sockel 143 UH für Unterputz-/Hohldecken.Wie oft muss der Rauchmelder geprüft werden?Nach DIN 14677 ist eine jährliche Funktionsprüfung durch eine Fachkraft vorgeschrieben. Zusätzlich empfiehlt sich eine vierteljährliche Sichtprüfung. Kaufberatung: GEZE RM 1003 – der richtige Rauchmelder für Ihren Einsatzzweck? RM 1003 oder GC 152 – welchen Rauchmelder brauche ich?Der RM 1003 ist ein eigenständiger 24-V-Rauchmelder mit VdS-Zulassung, der an übergeordnete Brandmeldeanlagen (BMA) angebunden werden kann. Der GC 152 ist dagegen ein reiner Ergänzungsmelder für die Rauchschalterzentralen RSZ 6 und RSZ 7. Wann setze ich den RM 1003 statt einer RSZ mit integriertem Melder ein?Der RM 1003 wird eingesetzt, wenn die Feststellanlage in eine bestehende Brandmeldeanlage eingebunden werden soll. Die RSZ 6 und RSZ 7 sind dagegen eigenstaendige Systeme mit integriertem Sturzmelder für den autonomen Betrieb. Hat der RM 1003 eine VdS-Zulassung?Ja, der RM 1003 ist VdS-zugelassen und damit für den Einsatz in professionellen Brandmeldeanlagen geeignet. Die Melder der GC-Serie (GC 151, GC 152) haben dagegen keine separate VdS-Zulassung. Kann ich den RM 1003 direkt an eine RSZ 6 anschliessen?Nein, der RM 1003 ist nicht als Ergänzungsmelder für die RSZ 6 vorgesehen. Er wird über eine BMA oder eine separate Auswerteeinheit betrieben. Für die RSZ 6 verwenden Sie den GC 152 als zusaetzlichen Deckenmelder. Welche Versorgungsspannung benötigt der RM 1003?Der RM 1003 arbeitet mit 24 V DC und wird typischerweise über die Brandmeldeanlage oder ein separates Netzteil versorgt – nicht über die RSZ 6/RSZ 7.
