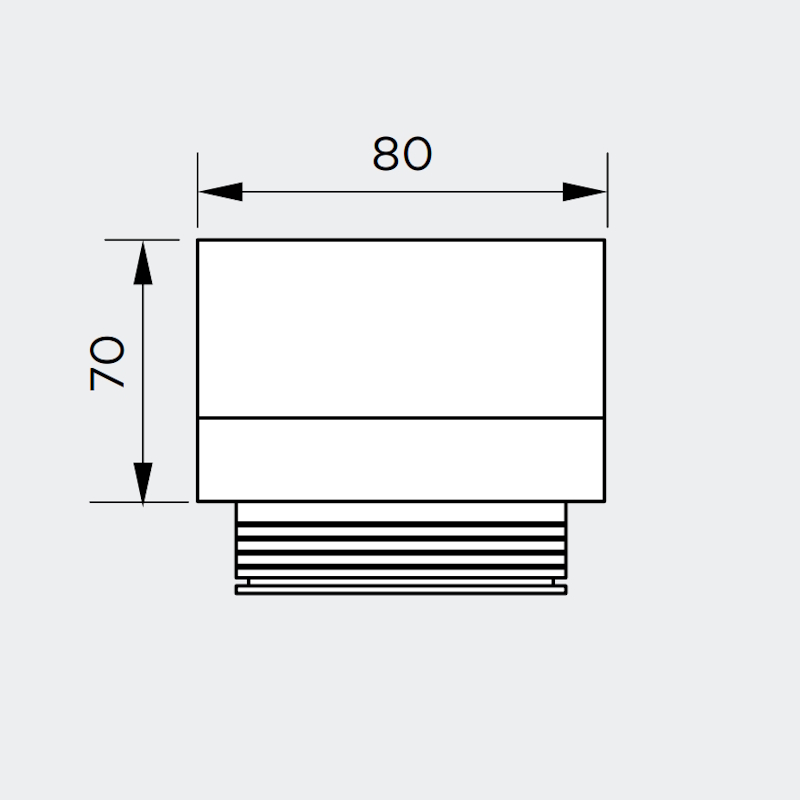

dormakaba RM-F Funeo Funkrauchmelder

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

Dorma TS 93 EMF — Türschließer mit elektromechanischer Feststellung Kurz & Knapp Komplettset: TS 93 B Türschließer (EN 2–5) + G-EMF Gleitschiene mit Feststellung Für einflügelige Türen, Türbreiten bis 1250 mm Feststellpunkt stufenlos 80°–140°, 24V DC, 1,4W Easy-Open-Technologie — 40% weniger Kraftaufwand Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Seriänmäßig mit Schließverzögerung und Öffnungsdämpfung Produktbeschreibung Das dormakaba TS 93 EMF Komplettset verbindet den bewährten Türschließer Dorma TS 93 mit der G-EMF Gleitschiene für elektromechanische Feststellung. Die Tür wird im gewählten Öffnungswinkel festgehalten und schließt bei Stromunterbrechung selbsttätig. Der Dorma TS 93 überzeugt durch die Easy-Open-Technologie mit herzförmiger Nockenscheibe: Beim Öffnen der Tür sinkt das Drehmoment schnell ab, was den Kraftaufwand um rund 40% reduziert. Seriänmäßig sind Schließverzögerung und Öffnungsdämpfung integriert. Wichtig: Die EMF-Feststellung hat keinen Rauchmelder. Für Brandschutztüren ist eine externe RMZ erforderlich. Das eigenständige Komplettset mit Rauchmelder ist das TS 93 mit elektromechanischer Feststellung. Vorteile & Besonderheiten Komplettset — Türschließer + Gleitschiene + Feststellung in einer Bestellung Easy-Open — 40% weniger Kraftaufwand beim Öffnen Schließverzögerung — seriänmäßig, stufenlos 120°–70° Öffnungsdämpfung — seriänmäßig, gegen Wandanschlag Großer Feststellbereich — 80°–140° stufenlos Barrierefreiheit — DIN 18040, DIN SPEC 1104 Contur Design — unsichtbare Befestigung Lieferumfang Türschließer TS 93 B (EN 2–5) G-EMF Gleitschiene mit EMF-Einheit Verkleidung mit Endkappen (Contur Design) Montageplatte und Befestigungsschrauben Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypTürschließer + Gleitschiene mit EMF AnwendungEinflügelige Türen SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1250 mm Feststellpunkt80°–140°, stufenlos Betriebsspannung EMF24 V DC Leistungsaufnahme EMF1,4 W SchließverzögerungStufenlos einstellbar (120°–70°) ÖffnungsdämpfungSeriänmäßig Öffnungswinkel max.180° (Normalmontage Bandseite) Gewicht Schließer3,5 kg Material SchließerGrauguss, Regulierventile Messing DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen NormKlassifizierung DIN EN 1154Klasse 4/8/2-5/1/1/4 — Türschließer DIN EN 1155Klasse 3/8/3-5/1/1/3 — Feststellvorrichtung DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Leichtes Öffnen CE-KonformitätBauproduktenverordnung Wartung Der Dorma TS 93 und die EMF-Gleitschiene sind wartungsfrei. Beachten Sie die Wartungsvorschriften der externen RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Häufig gestellte Fragen Was ist im Komplettset enthalten?TS 93 B Türschließer (EN 2–5) und G-EMF Gleitschiene mit elektromechanischer Feststellung. Keine RMZ. Brauche ich zusätzlich eine RMZ?Ja. Die EMF-Feststellung hat keinen Rauchmelder. Für Brandschutztüren ist eine externe RMZ Pflicht. Was ist der Unterschied zum TS 93 EMR?Das Feststellanlage TS 93 EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder (230V AC). Das TS 93 EMF benötigt eine externe RMZ. Passt der TS 93 EMF an jede Tür?Für Türbreiten bis 1250 mm, einflügelig. Für zweiflügelige Türen gibt es die GSR-Varianten. Kann ich die Gleitschiene auch einzeln kaufen?Ja, die G-EMF Gleitschiene ist separat erhältlich. Kaufentscheidung TS 93 EMF oder TS 93 EMR?EMF + externe RMZ wenn Sie mehrere Türen zentral steuern. dormakaba TS 93 EMR Feststellanlage wenn eine eigenständige Feststellanlage gewünscht ist. Komplettset oder Einzelkomponenten?Komplettset bei Neuinstallation. Gleitschiene einzeln wenn ein TS 93 bereits vorhanden ist.

Dorma G-EMF — Gleitschiene mit elektromechanischer Feststellung Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung für einflügelige Türen Feststellpunkt stufenlos einstellbar 80°–140° Betriebsspannung 24V DC, Leistungsaufnahme 1,4W Benötigt externe Rauchmeldezentrale RMZ für den Einsatz an Brandschutztüren Passend für dormakaba TS 93 (EN 2–5) Contur Design mit durchgehender Verkleidung und Endkappen Produktbeschreibung Die dormakaba G-EMF ist eine Gleitschiene mit integrierter elektromechanischer Feststellung (EMF) im Contur Design. Sie wird auf den Türschließer Dorma TS 93 montiert und hält die Tür in einem frei wählbaren Öffnungswinkel zwischen 80° und 140° fest. Bei Stromunterbrechung — z. B. durch eine externe RMZ bei Raucherkennung — löst die Feststellung aus und die Tür schließt selbsttätig. Wichtig: Die G-EMF enthält keinen Rauchmelder und kein Netzteil. Für den Einsatz an Feuer- und Rauchschutztüren ist eine externe RMZ oder ein vergleichbares 24V-Steuersystem zwingend erforderlich. Wer eine eigenständige Feststellanlage mit integriertem Rauchmelder sucht, benötigt die G-EMR. Für zweiflügelige Türen mit Schließfolgereglung stehen die Varianten G GSR EMF 1 (Standflügel), G GSR EMF 1 G (Gangflügel) und G GSR EMF 2 (beide Flügel) zur Verfügung. Vorteile & Besonderheiten Großer Feststellbereich — 80°–140° stufenlos einstellbar Kompakte Bauform — Contur Design mit durchgehender Verkleidung, Bauhöhe 30 mm Geringer Energieverbrauch — nur 1,4W bei 24V DC, 100% Einschaltdauer Zuverlässige Auslösung — 25–65 Nm Auslösemoment bei 90° Flexible Montage — Bandseite oder Bandgegenseite, Türbreiten bis 1250 mm Barrierefreiheit — in Kombination mit Dorma TS 93 nach DIN 18040 Kostengünstige Lösung — ideal wenn bereits eine zentrale RMZ vorhanden ist Lieferumfang Gleitschiene mit Hebel und Gleitstück Integrierte EMF-Einheit (elektromechanische Feststellung) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypGleitschiene mit elektromechanischer Feststellung (EMF) AnwendungEinflügelige Türen Feststellpunkt80°–140°, stufenlos einstellbar Max. Türblattbreite1250 mm Betriebsspannung24 V DC Leistungsaufnahme1,4 W Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° AnsteuerungÜber externe RMZ oder 24V-Steuersystem MontageBandseite oder Bandgegenseite TürschließerTS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer (mit TS 93) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN 18040-1/-2Barrierefreies Bauen (mit TS 93) CE-KonformitätBauproduktenverordnung Wartung Die G-EMF selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677 — insbesondere den Pflichtaustausch der Rauchschalterplatine nach 8 Jahren. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleitstück9900064007200Befestigungsschraube (Verschleißteil) Benötigte Peripherie Die G-EMF benötigt für den Einsatz an Brandschutztüren eine externe Ansteuerung: GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Ja. Die G-EMF hat keinen integrierten Rauchmelder und kein Netzteil. Für Brandschutztüren ist eine externe RMZ zwingend erforderlich. Was ist der Unterschied zwischen G-EMF und G-EMR?Die G-EMF hat nur die Feststellmechanik (24V DC, externe Ansteuerung). Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil (230V AC). Welcher Türschließer passt?Der TS 93 (EN 2–5). Im Komplettset TS 93 EMF ist er bereits enthalten. Kann ich die G-EMF später auf G-EMR umrüsten?Nein. Die G-EMR hat ein komplett anderes Gehäuse mit Netzteil und Rauchschalterplatine. Ein Umbau ist nicht vorgesehen — es muss die komplette Gleitschiene getauscht werden. Welche Farben sind verfügbar?Silberfarbig und Weiß im Contur Design. Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung: EMF oder EMR? Wann ist die G-EMF die richtige Wahl?Wenn bereits eine zentrale RMZ vorhanden ist, die mehrere Türen steuert. Die G-EMF ist günstiger als die G-EMR, benötigt aber die externe Ansteuerung. Gleitschiene einzeln oder Komplettset?Die G-EMF allein, wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMF, wenn beides benötigt wird. Einflügelig oder zweiflügelig?Die G-EMF ist für einflügelige Türen. Für zweiflügelige Türen mit Schließfolgereglung wählen Sie G GSR EMF 1, G GSR EMF 1 G oder G GSR EMF 2.

Dorma FM-AP Funeo Funkmodul Funkempfänger für das Funeo Funkrauchmeldesystem — verbindet bis zu 20 Funkteilnehmer mit der Dorma Rauchmeldezentrale Kurz & Knapp Funkempfänger für RM-F Funkrauchmelder und HT-F Funkhandtaster — Anschluss an dormakaba RMZ Bis zu 20 Funkteilnehmer pro Funkmodul Betriebsspannung 18–28 V DC, Wandmontage Mehrfarbiger LED-Leuchtring zur Statusanzeige und Inbetriebnahme Erhältlich in Silber und Weiß, Sonderfarben auf Anfrage DIBt-zugelassen als Ergänzung einer Dorma Rauchmeldezentrale (RMZ) Produktbeschreibung Das dormakaba FM-AP ist das zentrale Funkmodul des Funeo Funkrauchmeldesystems. Es wird an der Rauchmeldezentrale (RMZ) angeschlossen und dient als Empfänger für die kabellosen Funkrauchmelder RM-F und Funkhandtaster HT-F. Pro FM-AP können bis zu 20 Funkteilnehmer angemeldet werden. Jeder Funkteilnehmer erweitert durch die integrierte Repeaterfunktion die Funkreichweite des Gesamtsystems. Die AES256-Verschlüsselung gewährleistet eine sichere Signalübertragung. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus, unterstützt bei der Inbetriebnahme und zeigt Störungen an Funkteilnehmern an (schwache Batterie, Verschmutzung, Betriebszeit). Das FM-AP wird zur Wandmontage geliefert, optional mit FM-Konsole. Vorteile & Besonderheiten Bis zu 20 Funkteilnehmer — RM-F und HT-F kombiniert in einem Netzwerk Repeaterfunktion — jeder Funkteilnehmer erweitert die Funkreichweite LED-Leuchtring — Betriebsstatus, Einlernen, Alarm, Service-Modus und Störungen auf einen Blick AES256-Verschlüsselung — sichere Funkübertragung Nahezu kabellose Systemerweiterung — nur das FM-AP wird an die RMZ angeschlossen, alle Melder und Taster funken kabellos Zwei Farben — Silber und Weiß als Standard, Sonderfarben auf Anfrage DIBt-zugelassen — bauaufsichtlich zugelassen in Kombination mit Dorma RMZ Funktionsprinzip Das FM-AP empfängt AES256-verschlüsselte Funksignale von den Funkteilnehmern (RM-F, HT-F). Bei Rauchalarm eines RM-F oder manuellem Auslösen eines HT-F leitet das FM-AP das Signal an die Rauchmeldezentrale (RMZ) weiter, die daraufhin die Feststellanlage auslöst und die Tür schließt. Im Service-Modus zeigt der LED-Leuchtring am FM-AP den Status aller angemeldeten Funkteilnehmer an — einschließlich schwacher Batterien, verschmutzter Messkammern und erreichter Betriebszeiten. Technische Daten MerkmalWert Betriebsspannung FM-AP18–28 V DC Max. Stromaufnahme13 mA Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC (dauerhaft) / max. 10 A DC (kurzzeitig) Relais SchaltleistungMax. 60 W Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Max. Funkteilnehmer20 (RM-F und HT-F kombiniert) SchutzartIP 40 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF FarbenSilber (P600) / Weiß (P100) / Sonderfarbe (P000) KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose am FM-AP LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× orange alle 6 Sek.Stromversorgung OK, System noch nicht konfiguriert Orange/GrünFunkteilnehmer wird eingelernt, noch nicht bestätigt 2× grün alle 3 Sek.Funkreichweite ausreichend (Einlernen erfolgreich) 3× rot alle 6 Sek.Alarm — Feststellanlage wird ausgelöst Orange/Grün/Orange alle 6 Sek.Service: Batterie eines Funkteilnehmers schwach Orange/Grün/Rot alle 6 Sek.Service: Betriebszeit eines RM-F (8 Jahre) erreicht Orange/Rot/Rot alle 6 Sek.Service: Messkammer eines RM-F verschmutzt 2× rot alle 3 Sek.Funkreichweite überschritten — Position ändern Montage & Inbetriebnahme FM-AP an der Wand montieren (optional mit FM-Konsole) An die Rauchmeldezentrale (RMZ) anschließen — Betriebsspannung 18–28 V DC Funkteilnehmer (RM-F, HT-F) einlernen: nur im Sockel/in der Dose montierte Teilnehmer werden erkannt Reichweitentest durchführen — LED zeigt 2× grün bei ausreichender Reichweite Netzwerktest: Alarm am RM-F mittels Prüfgas (Hekatron 918/5) oder am HT-F durch 10 Sek. Tastendruck auslösen Alle Funkteilnehmer und Positionen dokumentieren Abnahme durch Dorma-autorisiertes Fachpersonal Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN EN 54-18Eingangs-/Ausgangsgeräte für Brandmeldeanlagen DIN EN 54-25Funkgesteuerte Komponenten DIN 14677Wartung von Feststellanlagen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Bei LED-AnzeigeService-Modus am FM-AP prüfen — zeigt schwache Batterien, verschmutzte Melder und erreichte Betriebszeiten Der LED-Leuchtring am FM-AP ist die zentrale Diagnosestelle für alle Funkteilnehmer im Netzwerk. Häufige Fragen Wie viele Rauchmelder und Handtaster kann ich anschließen?Maximal 20 Funkteilnehmer (RM-F und HT-F kombiniert) pro FM-AP. Funktioniert das FM-AP ohne dormakaba RMZ?Nein. Das FM-AP wird an die Rauchmeldezentrale (RMZ) angeschlossen. Die DIBt-Zulassung gilt nur in dieser Kombination. Brauche ich pro Tür ein eigenes FM-AP?Nicht zwingend. Ein FM-AP kann bis zu 20 Funkteilnehmer verwalten. Bei großen Anlagen oder weiten Entfernungen können mehrere FM-AP an verschiedenen RMZ betrieben werden. Welche Stromversorgung braucht das FM-AP?18–28 V DC. Die Versorgung erfolgt in der Regel über die Rauchmeldezentrale (RMZ). Kann ich das FM-AP in Silber und Weiß bekommen?Ja. Silber (P600) und Weiß (P100) sind Standardfarben. Sonderfarben (P000) auf Anfrage. Häufige Fragen zum Funeo System Was brauche ich mindestens für ein Funeo Funksystem?Mindestens: 1× FM-AP Funkmodul + 1× RM-F Funkrauchmelder + 1× Dorma RMZ. Der Funkhandtaster HT-F ist optional. Kann ich das Funeo System mit Hekatron-Komponenten mischen?Ja. Die Hekatron-Funkkomponenten ORS 155 F (Rauchmelder) und HAT 155 F (Handtaster) sind kompatibel. Wie erweitere ich die Funkreichweite?Jeder Funkteilnehmer (RM-F, HT-F) fungiert als Repeater. Mehr Teilnehmer = größere Reichweite. Die Gebäudereichweite pro Teilnehmer beträgt 0,3–20 m. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-F Funkrauchmelder57280011Kabelloser Deckenrauchmelder — Zweit-/Drittmelder (VE 2 Stück) HT-F Funkhandtaster57300011Manuelle Auslösung der Feststellanlage (optional) RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — das FM-AP wird an die RMZ angeschlossen Prüfbuch Feststellanlagen5372645532Pflichtdokumentation für die Abnahme und laufende Wartung Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenG-EMR, GSR-EMR, TS 99 FLR-K, ED-Serie, TS 97 FLR-K XEA Dorma RM-FFunkrauchmelder (bis 20 Teilnehmer) Dorma HT-FFunkhandtaster (bis 20 Teilnehmer) Hekatron ORS 155 FKompatibler Funkrauchmelder Hekatron HAT 155 FKompatibler Funkhandtaster

Dorma HT-F Funeo Funkhandtaster Kabelloser Handauslösetaster für Dorma Feststellanlagen — manuelle Auslösung im Funeo Funkrauchmeldesystem Kurz & Knapp Kabelloser Funkhandtaster zur manuellen Auslösung von dormakaba Feststellanlagen Aufputz- und Unterputz-Montage (mind. 50 mm Dosentiefe) Integrierte Batterie für bis zu 8 Jahre Betriebszeit Mehrfarbige LED zur Statusinformation System 55 Einfachrahmen, roter Aufkleber „Tür schließen" DIBt-zugelassen in Verbindung mit Funkmodul FM-AP und Dorma RMZ Produktbeschreibung Der dormakaba HT-F ist ein kabelloser Funkhandtaster für das Funeo Funkrauchmeldesystem. Er ermöglicht die manuelle Auslösung der Feststellanlage — im Brandfall oder bei Bedarf wird die Tür durch Betätigen des Tasters geschlossen. Der HT-F wird mit einer Aufputzdose geliefert und kann auch in einer Unterputzdose mit mindestens 50 mm Tiefe montiert werden. Eine mehrfarbige LED informiert über den Betriebsstatus. Die integrierte Lithium-Batterie ist für bis zu 8 Jahre Betrieb ausgelegt. Als Funkteilnehmer im Funeo System kommuniziert der HT-F verschlüsselt (AES256) mit dem Funkmodul FM-AP. Jeder Funkteilnehmer erweitert durch die integrierte Repeaterfunktion die Funkreichweite des Gesamtsystems. Vorteile & Besonderheiten Kabellose Installation — kein Verlegen von Kabeln nötig, ideal für Nachrüstung in Bestandsgebäuden Flexible Montage — Aufputz (mit Dose) oder Unterputz (mind. 50 mm Tiefe) 8 Jahre Batterielebensdauer — Lithium-Batterie, austauschbar Repeaterfunktion — erweitert die Funkreichweite im Funeo Netzwerk AES256-Verschlüsselung — sichere Funkübertragung System 55 Design — Einfachrahmen mit rotem Aufkleber „Tür schließen" DIBt-zugelassen — bauaufsichtlich zugelassen als Teil des Funeo Systems mit Dorma RMZ Technische Daten MerkmalWert Betriebsspannung3 V DC (Lithium-Batterie) BatterietypLithium 3 V / 7,2 Ah (CR-AGDCF3DN) BatterielebensdauerCa. 8 Jahre Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Reichweite Freifeld200 m Abmessungen (B×H×T) Aufputz81 × 81 × 72 mm Abmessungen (B×H×T) Unterputz81 × 81 × 21 mm Gewicht inkl. Batterie (Aufputz)211 g Gewicht inkl. Batterie (Unterputz)127 g Unterputz-DosentiefeMind. 50 mm SchutzartIP 20 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× grün alle 3 Sek.Funkreichweite ausreichend (beim Einlernen) 3× rot alle 6 Sek.Alarm — Feststellanlage wurde ausgelöst Orange/Grün/Orange alle 6 Sek.Batterie schwach (Service-Modus am FM-AP) 2× rot alle 3 Sek.Funkreichweite überschritten — Position ändern Kein BlinkenAußerhalb der Reichweite oder nicht verbunden Montage Der HT-F wird standardmäßig mit einer Aufputzdose geliefert. Für Unterputz-Montage wird eine Dose mit mindestens 50 mm Tiefe benötigt. Aufputz-Montage: HT-F in mitgelieferter AP-Dose (81 × 81 × 72 mm) Unterputz-Montage: HT-F in vorhandener UP-Dose (mind. 50 mm Tiefe, 81 × 81 × 21 mm) Funkteilnehmer müssen im Sockel/in der Dose montiert sein, um ins Netzwerk eingebunden zu werden Nach Montage: Einlernen am FM-AP und Reichweitentest durchführen Auslösung: 10 Sekunden Taste drücken bis LED rot blinkt Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN EN 54-25Funkgesteuerte Komponenten in Brandmeldeanlagen DIN 14677Wartung von Feststellanlagen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Nach 8 JahrenBatterie austauschen (Lithium 3 V / 7,2 Ah CR-AGDCF3DN) Abnahmeprüfung und regelmäßige Wartung sind gesetzlich vorgeschrieben. Nur zugelassene Batterietypen verwenden. Häufige Fragen Funktioniert der HT-F ohne Funkmodul FM-AP?Nein. Der HT-F benötigt das Funkmodul FM-AP als Empfänger, das an die Dorma Rauchmeldezentrale (RMZ) angeschlossen wird. Kann ich den HT-F auch unterputz montieren?Ja. Der HT-F passt in Unterputzdosen mit mindestens 50 mm Tiefe. Aufputz-Dose wird mitgeliefert. Wie löse ich die Feststellanlage mit dem HT-F aus?Taste 10 Sekunden drücken bis die LED rot blinkt. Die Feststellanlage wird daraufhin ausgelöst und die Tür schließt. Wie lange hält die Batterie?Ca. 8 Jahre. Die LED-Anzeige am FM-AP informiert im Service-Modus über schwache Batterien. Ist der HT-F Pflicht?Nein, der HT-F ist optional. Er ergänzt das Funeo System um eine manuelle Auslösemöglichkeit. Die automatische Auslösung erfolgt über die Funkrauchmelder RM-F. Häufige Fragen zur Handtaster-Auswahl Was ist der Unterschied zwischen dem HT-F (Funk) und einem kabelgebundenen Handtaster?Der HT-F ist kabellos und kommuniziert per Funk mit dem FM-AP. Kabelgebundene Handtaster werden direkt an die RMZ angeschlossen. Der HT-F ist ideal für Nachrüstungen ohne Kabelverlegung. Brauche ich sowohl RM-F Rauchmelder als auch HT-F Handtaster?Der RM-F ist für die automatische Raucherkennung zuständig und wird als Zweit-/Drittmelder benötigt. Der HT-F bietet zusätzlich eine manuelle Auslösemöglichkeit — empfohlen, aber nicht zwingend erforderlich. Ist der Hekatron HAT 155 F kompatibel?Ja. Der Hekatron Funkhandtaster HAT 155 F ist mit dem Funeo System kompatibel und kann anstelle des HT-F verwendet werden. Passendes Zubehör ProduktArtikelnr.Beschreibung FM-AP Funkmodul57290001Empfänger für HT-F und RM-F — wird an die RMZ angeschlossen (Pflicht) RM-F Funkrauchmelder57280011Kabelloser Deckenrauchmelder — Zweit-/Drittmelder für automatische Raucherkennung RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — verarbeitet die Funksignale und steuert die Feststellanlage Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenIn Verbindung mit Funkmodul FM-AP Hekatron HAT 155 FKompatibler Funkhandtaster Hekatron ORS 155 FKompatibler Funkrauchmelder

Dorma Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Programmschalter für dormakaba Feststellanlagen — abschließbar (mit Schlüsselschalter). Kurz & Knapp Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D3 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Abschließbar (mit schlüsselschalter). Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D1 Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

DORMA BTS 84 — Bodentürschließer für Pendeltüren Besonders flacher Bodentürschließer für Pendeltüren — verdeckter Einbau. Kurz & Knapp Bodentürschließer speziell für Pendeltüren — besonders flache Bauform Türblattbreite bis 1.100 mm, zwei wählbare Schließbereiche Optional mit Feststellung bei 90° Verdeckter Einbau im Boden Für Anschlagtüren: BTS 75 V oder BTS 80 Produktbeschreibung Der DORMA BTS 84 ist ein Bodentürschließer speziell für Pendeltüren. Die besonders flache Bauform ermöglicht den Einbau auch bei geringer Aufbauhöhe im Boden. Zwei Schließbereiche sind wählbar — die Schließgeschwindigkeit ist einstellbar. Optional ist eine Feststellung bei 90° verfügbar. Der BTS 84 eignet sich für Ganzglas-Pendeltüren in Büros, Geschäften und öffentlichen Gebäuden. Technische Daten EigenschaftWert TürtypPendeltüren Max. Türblattbreite1.100 mm EinbauartVerdeckt im Boden, besonders flach Schließbereiche2, wählbar SchließgeschwindigkeitEinstellbar FeststellungOptional bei 90° AnschlagrichtungPendeltür (beidseitig) NormenDIN EN 1154 dormakaba Bodentürschließer im Vergleich ModellArt.-Nr.ENBreiteBesonderheit BTS 75 V616010001-41.100 mmUniversal, Montagelibelle BTS 80801100001-61.400 mmModular, bis 300 kg BTS 80 F802201011-61.400 mmFreilauf, Feststellanlage BTS 84811250023-61.100 mmPendeltüren, flach RTS 85853111013-51.250 mmRahmeneinbau, unsichtbar Häufig gestellte Fragen Was ist eine Pendeltür?Eine Tür die in beide Richtungen aufschwingt und von selbst in die geschlossene Position zurückkehrt. BTS 84 oder BTS 75 V für Pendeltüren?BTS 84: Speziell für Pendeltüren, flacher. BTS 75 V: Auch für Pendeltüren geeignet, universeller. Ganzglastüren?Ja — der BTS 84 ist ideal für Ganzglas-Pendeltüren mit Klemmschuh. Brandschutz?DIN EN 1154 geprüft. Für Brandschutz-Pendeltüren die Zulassung der Türkonstruktion prüfen. Mit Feststellung?Optional bei 90°. Nicht für Brandschutztüren mit aktiver Feststellung. Welche Varianten gibt es?BTS 84 Standard und BTS 84 mit Feststellung 90°. Verschiedene Farben bei den Deckplatten. Kaufentscheidung Wann BTS 84?Wenn Sie eine Pendeltür haben und einen besonders flachen Bodentürschließer benötigen. Alternativen?BTS 75 V (universell, auch Pendel) oder BTS 80 (für schwere Pendeltüren bis 300 kg). Passendes Zubehör: Deckplatte BTS 80, Türhebel 7421.

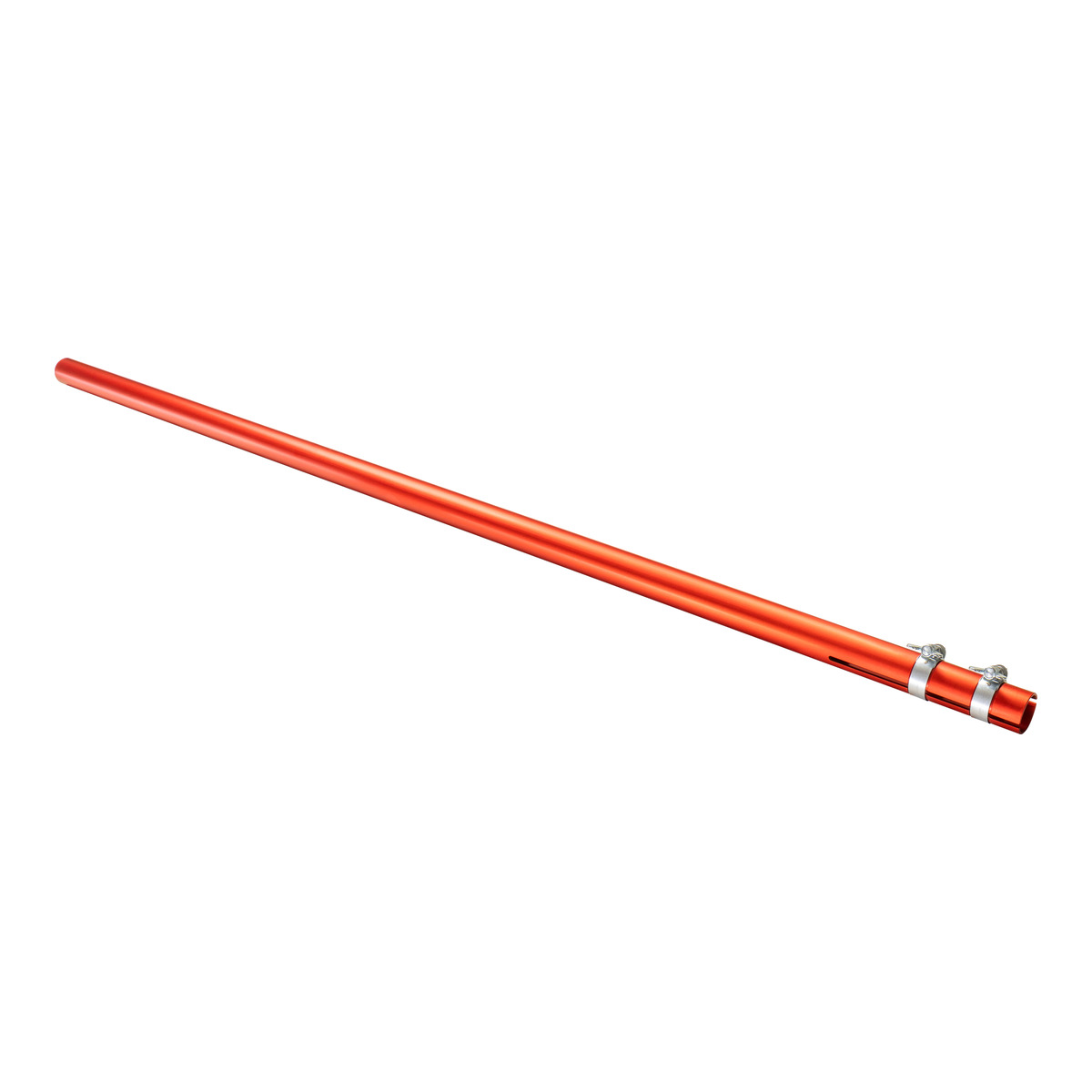

Hekatron UTP 5 — Verlängerung für Pflückerstangen Kurz & Knapp Verlängerung +1,34 m für Pflückerstangen UTP 6 und UTP 7 Für noch größere Arbeitshöhen bei Rauchschalter-Prüfung und Meldertausch Produktbeschreibung Die Hekatron UTP 5 ist ein Verlängerungsstück (+1,34 m) für die Pflückerstangen UTP 6 und UTP 7. Damit erhöht sich die Reichweite: UTP 6 + UTP 5 = bis 4,3 m, UTP 7 + UTP 5 = bis 5,3 m. Technische Daten EigenschaftWert Verlängerung+1,34 m (1,5 m Gesamtlänge) Kompatibel mitUTP 6, UTP 7 UTP 6 + UTP 5Bis 4,3 m UTP 7 + UTP 5Bis 5,3 m Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ Basis Häufige Fragen Wofür wird die UTP 5 Verlängerung benötigt?Die Verlängerung ermöglicht die Prüfung von Rauchmeldern an hohen Decken mit der Prüfstange UTP 5, indem sie die Reichweite verlängert. Passt die Verlängerung zu allen UTP 5 Prüfstangen?Ja, die Verlängerung ist als Standard-Zubehör für die Hekatron UTP 5 Prüfstange konzipiert.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.
