Hekatron Handauslösetaster HAT 02
24,99 €*
inkl. MwSt
21,00 €
zzgl. MwSt
Lieferzeit 2-5 Werktage

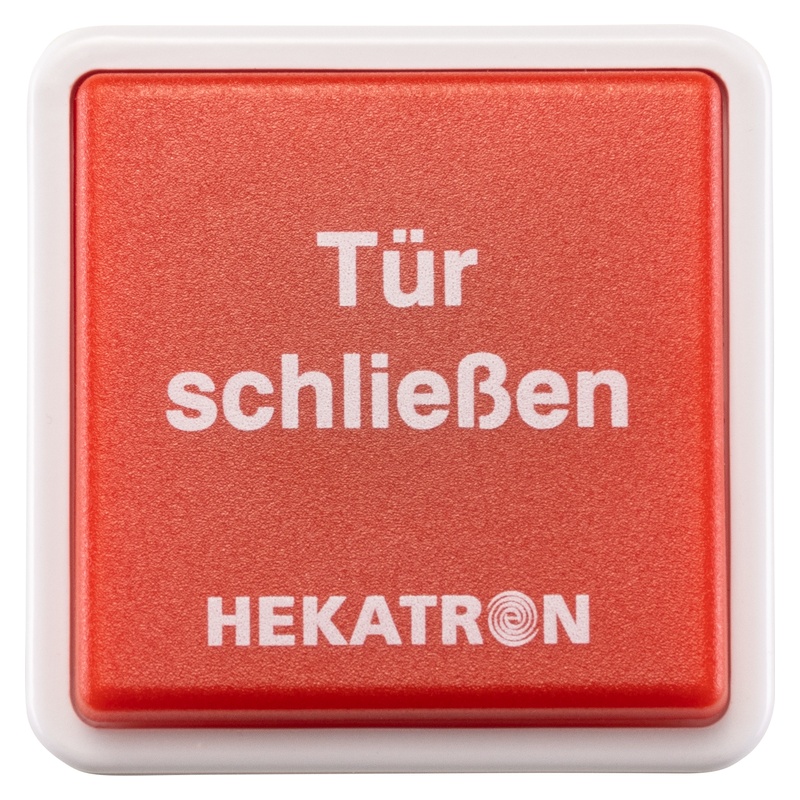

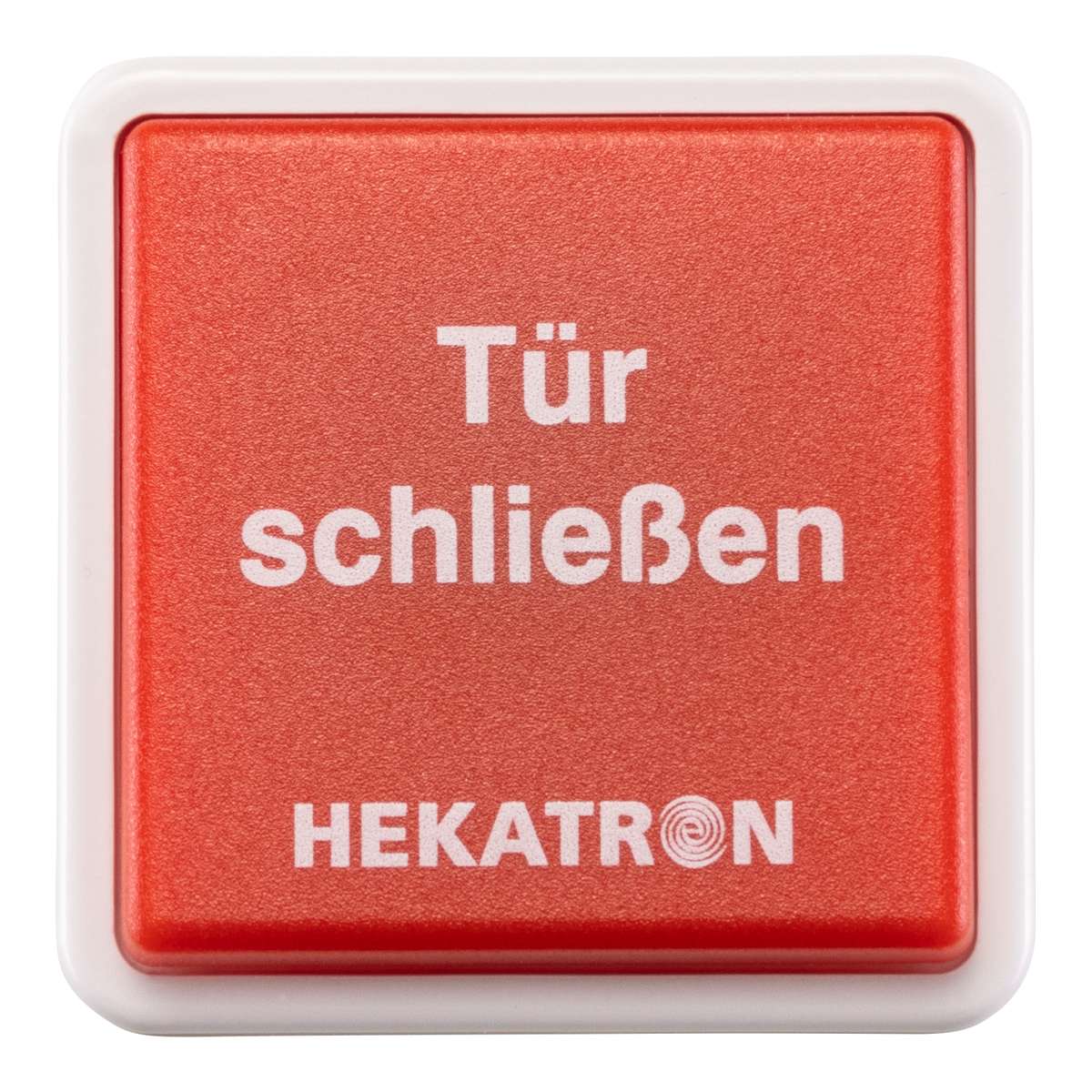

Hekatron HAT 02 — Handauslösetaster für Feststellanlagen
Kurz & Knapp
- Pflichtkomponente jeder Feststellanlage — manuelle Auslösung gemäß DIBt und DIN EN 14637
- Rote Schaltwippe mit Aufschrift „Tür schließen“
- Öffner-Kontakt (NC) — bei Betätigung wird der Haltestrom unterbrochen, Tür schließt
- Für trockene Räume (IP 20). Feuchtraum: HAT 03 (IP 44)
- Aufputz- und Unterputzmontage
- Bei FSZ kompakt: Pflicht (kein integrierter Taster). Bei FSZ Basis/Pro: optional (integrierter HAT vorhanden)
Produktbeschreibung
Der Hekatron HAT 02 ist ein Handauslösetaster zur manuellen Auslösung von Feststellvorrichtungen an Brand- und Rauchschutztüren. Er ist eine Pflichtkomponente jeder Feststellanlage: Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein.
Bei Betätigung der roten Schaltwippe öffnet der Öffner-Kontakt (NC) und unterbricht den Haltestrom zum Türhaftmagneten (THM) — die Tür schließt selbstständig durch den Türschließer. Der Taster rastet nicht ein und kehrt nach dem Loslassen in die Ausgangsposition zurück.
Ausnahme: Bei Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Handauslösetaster unter bestimmten Bedingungen entfallen — die genauen Regelungen stehen in der jeweiligen DIBt-Bauartgenehmigung.
Kompatibilität
Der HAT 02 ist mit allen gängigen Feststellanlagen-Zentralen kompatibel:
- Hekatron FSZ kompakt — Pflicht! Die FSZ kompakt hat keinen integrierten Handtaster
- Hekatron FSZ Basis — optional (integrierter HAT 50×50 mm vorhanden)
- Hekatron FSZ Pro — optional (integrierter HAT 50×50 mm, 180° drehbar)
- Hekatron RSZ kompakt — optional (integrierter Prüf-/Resettaster vorhanden)
- dormakaba RMZ — als externer Handtaster anschließbar
- GEZE RSZ 6/7 — als externer Taster über HAT-Eingang
Der HAT 02 wird an den HAT-Eingang der Zentrale angeschlossen. Bei Hekatron-Zentralen: Klemmenblock 6 (HAT, Reset, +24V, GND). Der Anschluss erfolgt in Reihe mit der Leitungsüberwachung, sofern diese aktiviert ist.
Funk-Alternative: Der HAT 155 F ist die kabellose Variante (batteriebetrieben, 8 Jahre, AES256-verschlüsselt) für das Hekatron Funksystem 155 F.
Passende Hekatron Produkte
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Kontaktart | Öffner (NC) — öffnet bei Betätigung |
| Schaltspannung | max. 30 V DC |
| Schaltstrom | max. 1 A |
| Schutzart | IP 20 (trockene Räume) |
| Montage | Aufputz (AP) und Unterputz (UP) |
| Abmessungen | 81 × 81 × 38,5 mm (AP) |
| Gehäuse | Kunststoff |
| Farbe | Weiß mit roter Schaltwippe |
| Beschriftung | „Tür schließen“ (gemäß DIBt) |
| Feuchtraum-Alternative | HAT 03 (IP 44, nur Aufputz) |
Montagevorschriften
Die Montage des Handauslösetasters ist in der DIBt-Bauartgenehmigung und in DIN VDE 0833-2 geregelt:
| Vorschrift | Anforderung |
|---|---|
| Montageöhe | 1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10 |
| Sichtbarkeit | Gut sichtbar, frei zugänglich, beleuchtet |
| Farbe | Rot mit Aufschrift „Tür schließen“ |
| Verdeckung | Darf durch die festgestellte Tür nicht verdeckt werden |
| Barrierefreiheit | In barrierefreien Gebäuden: abweichende Höhen nach DIN 18040 möglich |
| Leitungsüberwachung | Bei aktivierter LÜ: HAT in Reihe mit Abschlusswiderstand (43 kΩ am Stichende) |
Aufputz (AP): HAT 02 direkt auf die Wand schrauben. Kabeleinführung durch die Rückseite.
Unterputz (UP): HAT 02 in Standard-Unterputzdose einsetzen. Kompatibel mit gängigen Schalterprogrammen (Berker, Gira, Jung, Merten, Busch-Jaeger).
Häufige Fragen zum HAT 02
Ist der Handauslösetaster Pflicht?
Ja. Gemäß DIBt-Bauartgenehmigung und DIN EN 14637 muss jede Feststellvorrichtung auch von Hand auslösbar sein. Ausnahme: Bei bestimmten Türschließern mit niedriger Öffnungskraft oder Öffnungsautomatik kann der externe Taster entfallen — Details in der jeweiligen Bauartgenehmigung.
Brauche ich den HAT 02 auch bei der FSZ Basis?
Die FSZ Basis hat einen integrierten Handauslösetaster (50×50 mm). Ein zusätzlicher externer HAT 02 ist optional, aber empfehlenswert — z. B. wenn die Zentrale nicht in unmittelbarer Nähe der Tür montiert ist.
Wann ist der HAT 02 Pflicht (nicht optional)?
Bei der FSZ kompakt — diese hat keinen integrierten Handtaster. Hier muss ein externer HAT 02 angeschlossen werden.
HAT 02 oder HAT 03?
HAT 02 (IP 20) für trockene Räume, Aufputz und Unterputz. HAT 03 (IP 44) für Feuchträume, nur Aufputz. Funktional identisch.
Gibt es eine Funk-Alternative?
Ja. Der HAT 155 F ist ein batteriebetriebener Funkhandtaster (AES256, 8 Jahre Batterie) für das Hekatron Funksystem 155 F. Er kann als AP- oder UP-Variante verbaut werden.
Auf welcher Höhe muss der Taster montiert werden?
1,4 m (+0,2 / −0,4 m) nach DIN VDE 0833-2:2017-10. Gut sichtbar, frei zugänglich, beleuchtet. Darf durch die geöffnete Tür nicht verdeckt werden. In barrierefreien Gebäuden gelten abweichende Höhen nach DIN 18040.
Was bedeutet Öffner-Kontakt (NC)?
Im Normalzustand ist der Kontakt geschlossen (Normally Closed). Bei Betätigung öffnet er — der Haltestrom zum Magneten wird unterbrochen und die Tür schließt. Das ist ein Sicherheitsprinzip: Auch bei Kabelbruch oder Defekt öffnet der Kontakt und die Tür schließt (Fail-Safe).
Wie wird der HAT 02 an die Leitungsüberwachung angeschlossen?
Bei aktivierter Leitungsüberwachung (DIP 1 an FSZ Basis/Pro) wird der HAT 02 in Reihe in den Überwachungsstich eingebunden. Am Stichende sitzt der Abschlusswiderstand (43 kΩ). Die Zentrale erkennt so Kabelbruch oder Kurzschluss in der HAT-Leitung.
