Hekatron FSZ Basis
153,51 €*
inkl. MwSt
129,00 €
zzgl. MwSt
Lieferzeit: 2-5 Werktage
Hekatron FSZ Basis — Feststellanlagen-Zentrale für bis zu 12 Rauchschalter
Kurz & Knapp
- All-in-one: Stromversorgung, Steuerung, integrierter Handauslösetaster (50 × 50 mm), Alarmspeicher und Resettaster
- Bis 12 Rauchschalter (DIBt), 400 mA Ausgangsstrom, 1- oder 2-Stich-Betrieb per DIP-Schalter
- Fail-Safe-Prinzip: Kein Akku — bei Netzausfall wird der Haftmagnet stromlos, die Tür schließt selbsttätig
- DIBt-Bauartgenehmigung Z-6.500-2427 (aBG), abZ Z-6.510-2402, VdS G 213091, EN 14637 (3-5-1/2/4-1-1-3)
Produktbeschreibung
Die Hekatron FSZ Basis ist die Feststellanlagen-Zentrale für Anlagen mit bis zu 12 Rauchschaltern. Sie vereint Stromversorgung (230 V AC → 24 V DC), Steuerung, integrierten Handauslösetaster, Alarmspeicher und Resettaster in einem kompakten Gehäuse (146 × 146 × 60,5 mm). Die Zentrale steuert Feststellanlagen an Brandschutztüren und -toren und verarbeitet Signale von bis zu 12 Rauchschaltern (nach DIBt).
Die FSZ Basis arbeitet nach dem Fail-Safe-Prinzip: Sie besitzt keine Notstromversorgung. Bei Netzausfall wird der Haftmagnet-Ausgang (THM) stromlos — die Tür schließt selbsttätig durch den Türschließer. Dieses Verhalten ist brandschutztechnisch gewollt und gewährleistet, dass Brandschutzabschlüsse im Störungsfall immer geschlossen sind.
Drei DIP-Schalter konfigurieren Leitungsüberwachung, Stichbetrieb und Alarmspeicher; drei LEDs melden Betrieb, Alarm und Störung. Die Belegung steht unten unter „Elektrischer Anschluss“, die Blinkmuster unter „LED-Diagnose“.
Die FSZ Basis ist als Festanschluss-Variante und als Variante mit 1,5 m Schutzkontaktstecker (FSZ Basis 230V) erhältlich.
Komplette Feststellanlage mit FSZ Basis
Eine vollständige Feststellanlage mit der FSZ Basis besteht aus folgenden Komponenten:
| Funktion | Komponente | Hinweis |
|---|---|---|
| Steuerung & Stromversorgung | FSZ Basis | Inkl. HAT, Reset, Alarmspeicher |
| Detektion | ORS 142 + Sockel 143 | Bis 12 Stück (DIBt), 8 Jahre Tauschzyklus |
| Feststellung | THM (z. B. THM 439/335) + Ankerplatte (zum THM 439: ASS 55) | Haftmagnet + Ankerplatte |
| Manuelle Auslösung | Integriert (50 × 50 mm) oder ext. HAT 02 | Pflicht nach DIBt |
| Dokumentation | Prüfbuch + Abnahmeschild | Aufbewahrungspflicht beim Betreiber |
Kapazität und Strombudget
| Parameter | Ohne LÜ (DIBt) | 1-Stich mit LÜ (DIBt) | 2-Stich mit LÜ (DIBt) | 1-Stich EN 14637 | 2-Stich EN 14637 |
|---|---|---|---|---|---|
| Max. Melder | 12 | 12 | 12 insgesamt, frei verteilbar | 6 | 9 gesamt, max. 6 pro Stich |
| Parameter | Wert |
|---|---|
| Haftmagnete am THM-Ausgang | begrenzt durch das Strombudget von 400 mA — die Montageanleitung rechnet mit 2 × THM 425 (126 mA) |
| Ausgangsstrom gesamt | 400 mA |
| Max. Leitungslänge mit LÜ (THM) | 35 m |
| Max. Leitungslänge mit LÜ (Melder) | 75 m |
| Max. Leitungslänge ohne LÜ | 200 m |
Strombudget-Beispiel
3 × ORS 142 (je 22 mA = 66 mA) + 2 × THM 425 (je 63 mA = 126 mA) = 192 mA von 400 mA — 48 % Auslastung, 52 % Reserve.
Funktionsbeschreibung — Signalweg
Die FSZ Basis verarbeitet Signale in folgender Reihenfolge:
- Detektion: Ein angeschlossener Rauchschalter (z. B. ORS 142) erkennt Rauch und sendet ein Signal über die Melderleitung an die Zentrale.
- Verarbeitung: Die FSZ Basis wertet das Signal aus. Bei aktivem Alarmspeicher (DIP 3 = ON) bleibt der Alarmzustand bis zum manuellen Reset gespeichert.
- Auslösung: Der THM-Ausgang wird stromlos geschaltet. Der Haftmagnet gibt die Tür frei.
- Schließung: Der Türschließer drückt die Tür in die geschlossene Position (mechanisch, keine Energie nötig).
- Anzeige: Die rote LED zeigt den Alarmzustand an. Das potentialfreie Relais schaltet (Weiterleitung an GLT oder Signalleuchte möglich).
- Reset: Nach Beseitigung der Brandursache: Resettaster an der Zentrale oder externer Reset-Eingang betätigen.
Manuelle Auslösung: Jederzeit über den integrierten Handauslösetaster (50 × 50 mm, Einschubstreifen: „Tür/Tor schließen“) oder einen externen HAT 02.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Eingangsspannung | 230 V AC |
| Nennstromaufnahme | 80 mA |
| Leistungsaufnahme | 18,4 VA |
| Nennfrequenz | 50/60 Hz |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 400 mA |
| Leistungsabgabe | 9,6 W |
| Restwelligkeit | 200 mVss |
| Relaisausgang | 1 Wechsler potentialfrei; max. 5 A bei 250 V AC, 3 A bei 30 V DC, 5 A bei 24 V DC |
| Schutzart | IP30 (Rückseite) / IP65 (mit Kabelverschraubung) |
| Schutzklasse | II mit Funktionserdung |
| Temperaturbereich Betrieb | -10 bis +50 °C |
| Temperaturbereich Lagerung | -10 bis +60 °C |
| Luftfeuchtigkeit | 10–95 % (≤ 34 °C), max. 35 g/m³ (> 34 °C) |
| Abmessungen (B × H × T) | 146 × 146 × 60,5 mm |
| Gewicht | 420 g |
| Gehäuse | ABS/PC weiß (RAL 9003) |
| Netzteil | Primärgetaktetes Schaltnetzteil, kurzschlussfest, stabilisiert |
LED-Diagnose
Die FSZ Basis verfügt über drei LEDs (grün, rot, orange). Die Blinkfrequenz zeigt die Ursache an:
| LED | Muster | Bedeutung | Maßnahme |
|---|---|---|---|
| Grün | Dauerleuchten | Normalbetrieb | Keine |
| Grün | Aus | Netzausfall oder Anschlussfehler | Netzversorgung prüfen, Anschluss prüfen |
| Rot | Dauerleuchten | Alarm — Rauchschalter hat ausgelöst | Brandursache klären, Reset nach Entwarnung |
| Rot | 1 × Blinken | Alarm — interner Handauslösetaster betätigt | Reset nach Entwarnung |
| Rot | 2 × Blinken | Alarm — externer HAT oder AM 142 Fehler | Externen HAT / AM 142 prüfen |
| Rot | 6 × Blinken | Störung Folientastatur — nicht richtig angeschlossen | Stecker der Folientastatur ziehen und neu anschließen |
| Orange | Dauerleuchten | Interne Störung | Zentrale austauschen |
| Orange | 2 × Blinken | Störung Rauchschalterstich | Melderleitung und Melder prüfen |
| Orange | 3 × Blinken | Störung HAT-Schleife | HAT-Anschluss und Leitung prüfen |
| Orange | 4 × Blinken | Übertemperatur | Umgebungstemperatur prüfen, Belüftung sicherstellen |
| Orange | 5 × Blinken | Störung Haftmagnet-Schleife | THM-Anschluss und Leitung prüfen |
| Orange | 6 × Blinken | Störung Folientastatur — nicht richtig angeschlossen | Stecker der Folientastatur ziehen und neu anschließen |
| Orange | 9 × Blinken | Ausgangsstrom überschritten | Verbraucher reduzieren, Strombudget prüfen |
| Orange | 10 × Blinken | Kurzschluss 24 V | Verdrahtung prüfen, Kurzschluss beseitigen |
Klemmenplan
| Klemmenblock | Klemmen | Funktion | Leiterquerschnitt |
|---|---|---|---|
| 1 — Stromnetz | L, N, PE | 230 V AC Netzanschluss | 0,25–2,5 mm² |
| 2 — Relaisausgang | NO, Common, NC | Potentialfreier Wechsler (max. 250 V AC / 5 A) | 0,25–2,5 mm² |
| 3 — Brandmelder | +24V, GND, ORS | Rauchschalter-Stich(e) | 0,25–1,5 mm² |
| 4 — Stützpunkt | K, B | Stützpunktklemmen (Rangierhilfe; die Montageanleitung nennt keine weitere Funktion) | 0,25–1,5 mm² |
| 5 — Haftmagnet | THM+, THM- | Haftmagnet-Ausgang (24 V DC, mit Freilaufdiode und Funktionsüberwachung) | 0,25–1,5 mm² |
| 6 — HAT/Reset | +24V, HAT, RESET, GND | Externer Handauslösetaster und externer Reset | 0,25–1,5 mm² |
DIP-Schalter
| DIP | ON | OFF |
|---|---|---|
| DIP 1 | Leitungsüberwachung aktiv (EN 14637) | Ohne Leitungsüberwachung |
| DIP 2 | 2-Stich-Betrieb (nur wenn DIP 1 = ON) | 1-Stich-Betrieb |
| DIP 3 | Alarmspeicher aktiv (bei Freilauftürschließern: immer ON) | Alarmspeicher inaktiv |
Hekatron FSZ Basis anschließen — die Betriebsarten im Anschlussplan
Der Melderstich führt 24 V und GND auf Klemme 1 und 2 des Hekatron ORS 142; die Überwachungsschleife läuft über Klemme 4 und 5 in Reihe von Melder zu Melder. Der Klemmenplan der Zentrale steht oben unter „Elektrischer Anschluss“.

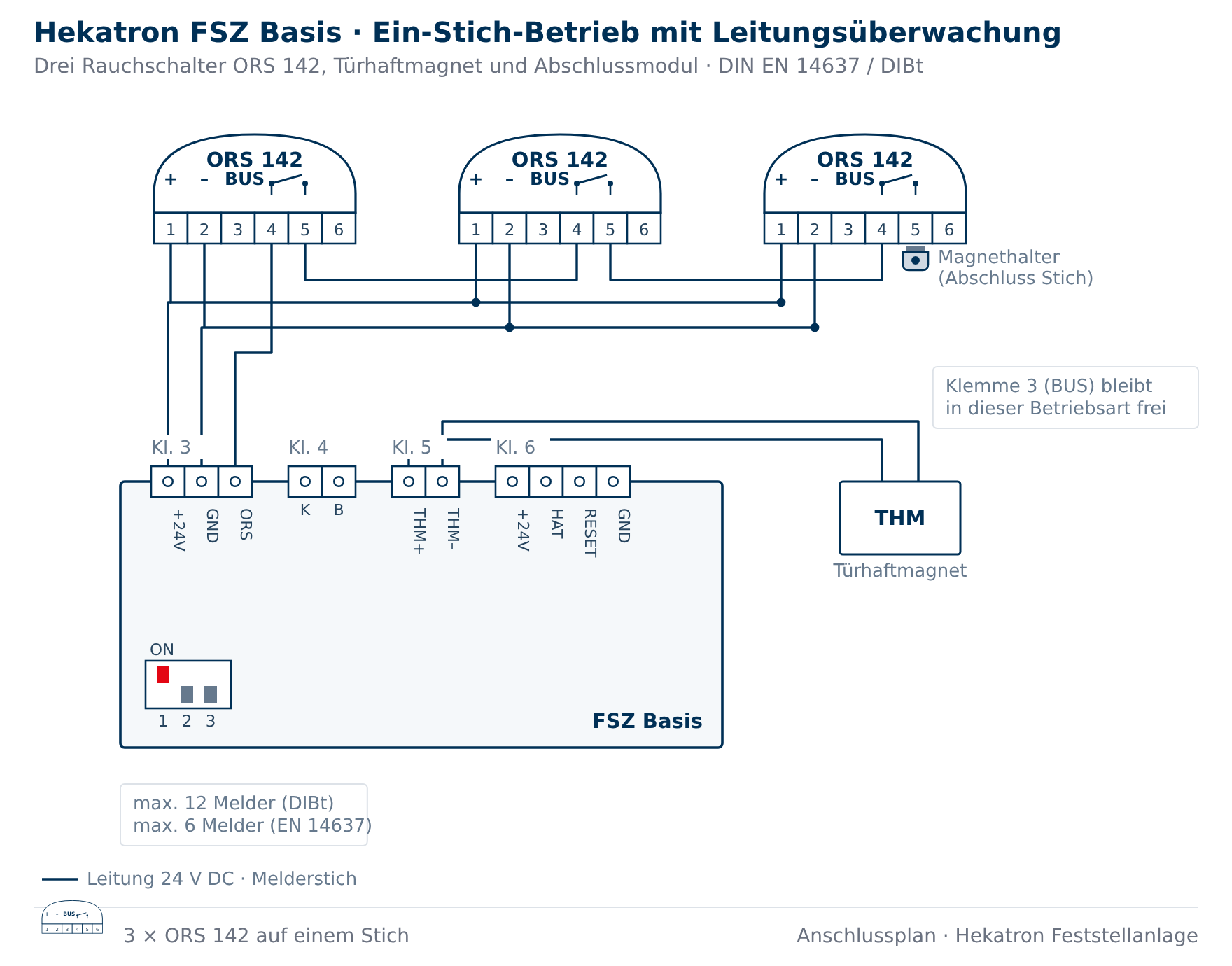

Ein-Stich-Betrieb mit aktivierter Leitungsüberwachung (DIN 3 Melder) — DIP 1 ON · DIP 2 OFF · DIP 3 OFF
3 Rauchschalter, höchstens 12 nach DIBt, höchstens 6 nach EN 14637 · Magnet in Klemme 5 des letzten Brandmelders ORS.
Der externe Handauslösetaster muss durch ein Abschlussmodul AM 142 simuliert werden.
Zwei-Stich-Betrieb mit AM 142 und Handtaster — DIP 1 ON · DIP 2 ON · Magnet in Klemme 5 der letzten Brandmelder ORS auf beiden Stichen.
Quelle: Hekatron Planungshandbuch Feststellanlagen 2026, Seiten 127 und 128.
Vergleich Hekatron Zentralen
| Eigenschaft | RSZ kompakt | FSZ Kompakt | FSZ Basis | FSZ Pro |
|---|---|---|---|---|
| Typ | Rauchschaltzentrale | FSA-Zentrale kompakt | FSA-Zentrale Standard | FSA-Zentrale Top |
| Integrierter Rauchschalter | Ja (ORS 142 W-RSZ) | Nein | Nein | Nein |
| Integrierter HAT | Nein | Nein | Ja (50 × 50 mm) | Ja |
| Ausgangsstrom | 435 mA | 460 mA | 400 mA | 900 mA |
| Max. Melder (DIBt) | + externe | 6 | 12 | 20–24 |
| Max. Melder (EN 14637) | — | 6 | 6–9 | 12–24 |
| Stiche | 1 oder 2 | 1 | 1 oder 2 | 1 oder 2 |
| Relaisausgänge | 1 | 1 | 1 | 2 |
| Hupe | Nein | Nein | Nein | Ja (65 dB(A)) |
| ESM Pro kompatibel | Nein | Nein | Nein | Ja |
| Ext. Alarmeingang BMZ/GLT | Nein | Nein | Nein | Ja |
| Stille Schließung | Nein | Nein | Nein | Ja |
| DIP-Schalter | — | — | 3 | 6 |
| Notstromversorgung | Nein (Fail-Safe) | Nein (Fail-Safe) | Nein (Fail-Safe) | Optional (ESM Pro) |
| DIBt | Z-6.500-2393 | Z-6.500-2394 | Z-6.500-2427 | Z-6.500-2359 |
Montage
| Parameter | Wert |
|---|---|
| Montagehöhe Unterkante | 1,4 m (+0,2 / -0,4 m) |
| Max. Abstand zum Melder | 2,3 m |
| Lochabstand | 128 × 128 mm |
| Montagearten | Aufputz Wand/Decke, Schaltschrank (Adapter), Hutschiene 35 mm (Adapter) |
Kabeleinführung
Rückseite: IP30 (offene Einführung). Oben/unten: IP65 mit 3 × M16 + 1 × M20 Kabelverschraubungen (im Lieferumfang).
Kabeltypen
| Anschluss | Kabeltyp |
|---|---|
| Netz (230 V AC) | NYM 3 × 1,5–2,5 mm² |
| Fernmeldeleitung (Melder, HAT, THM) | JY(ST)Y 2 × 2 × 0,6/0,8 mm |
Kompatible Komponenten — Rauchschalter
| Komponente | Hinweis |
|---|---|
| ORS 142 | Standard-Rauchschalter (auf Sockel 143) |
| ORS 142 W | Wandmontage |
| ORS 142 W AT | nicht an der FSZ Basis — Austauschmelder nur für Bestandsanlagen mit Zulassung Z-6.5-xxxx |
| ORS 142 AT RetroFit | nicht an der FSZ Basis — Austauschmelder nur für Bestandsanlagen mit Zulassung Z-6.5-xxxx |
| TDS 247 | Thermoschalter (nicht in Flucht-/Rettungswegen) |
| ORS 155 F | Funk-Rauchschalter (über FM 155 F Funkmodul) |
Haftmagnete und Feststellvorrichtungen
| Komponente | Hinweis |
|---|---|
| THM 413 | Türhaftmagnet |
| THM 425 | Türhaftmagnet |
| THM 439 (185/335/485) | Türhaftmagnet, verschiedene Ausführungen |
| AFS 55 / AFS 65 / AFS 75 | Flexible Winkelankerplatten zu den THM-Haftmagneten |
Zubehör
| Komponente | Funktion |
|---|---|
| AM 142 | Abschlussmodul für die Leitungsüberwachung |
| HAT 02 | Externer Handauslösetaster |
| TSG 100 | Torsignalgeber (MVV TB 2019) |
| ROLP SB | Signalgeber |
| SP 205 | Sirene |
| RZA 142 | Rauchschalter-Zustands-Anzeige |
Normen und Zulassungen
| Norm / Zulassung | Nummer | Inhalt |
|---|---|---|
| DIBt Bauartgenehmigung (aBG) | Z-6.500-2427 | Autarke Feststellanlage |
| DIBt abZ | Z-6.510-2402 | Zusatzzulassung |
| VdS | G 213091 | VdS-Anerkennung |
| EN 14637 | Klassifizierung 3-5-1/2/4-1-1-3 | Elektrisch gesteuerte Feststellvorrichtungen |
| DIN 14677-1 | — | Instandhaltung von Feststellanlagen |
| DIN 14677-2 | — | Anforderungen an Fachkräfte |
| EN 54-7 | — | Optische Rauchmelder (für angeschlossene ORS 142) |
Die DIBt-Bauartgenehmigung gilt ausschließlich für die darin aufgeführten Komponentenkombinationen. Nicht gelistete Komponenten dürfen nicht eingebaut werden.
Abnahme
Wer darf abnehmen?
- Fachkräfte des Herstellers (Hekatron)
- Vom Hersteller autorisierte Fachkräfte (Hekatron-Seminare FstA 1 „Feststellanlagen Abnahme- & Auffrischungsseminar“ oder FstA TK „Hekatron Abnahmeberechtigung für Feststellanlagen“)
- Fachkräfte einer vom DIBt benannten Prüfstelle
Wann ist eine Abnahme erforderlich?
- Nach betriebsfertigem Einbau einer Feststellanlage
Dokumentation
- Inbetriebnahme- und Wartungsset (IW-Set) verwenden
- Abnahmeschild nach erfolgreicher Abnahme anbringen
- Unterlagen beim Betreiber aufbewahren
- Digital: Im Lieferumfang der FSZ Basis liegt ein Mein HPlus Service-Code; das Mein HPlus Service-IA KIT mit Hinweis- und Abnahmeschild ist der eigene Bestellartikel 30-6800121-01-01
Wartung nach DIN 14677
| Intervall | Prüfung | Durchführung |
|---|---|---|
| Monatlich | Funktionsprüfung: Rauchschalter mit Prüfaerosol auslösen, Tür muss vollständig schließen. HAT betätigen, Tür muss schließen. LED-Anzeigen kontrollieren. | Eingewiesene Person |
| Vierteljährlich | Wie monatlich. Nach 12 fehlerfreien Monatsprüfungen kann auf vierteljährlich umgestellt werden. | Eingewiesene Person |
| Jährlich | Vollständige Fachprüfung: alle Komponenten inspizieren, Leitungen prüfen, Strombudget kontrollieren, Relaisausgang testen, Dokumentation im Prüfbuch. | Fachkraft nach DIN 14677-2 |
Tauschzyklen
| Komponente | Zyklus |
|---|---|
| Optische Rauchschalter (ORS 142) | 8 Jahre (DIN 14677) |
| Thermoschalter (TDS 247) | 8 Jahre (Herstellerempfehlung) |
| Funk-Rauchmelder (ORS 155 F) | 8 Jahre (Batterie) |
Rauchschalter dürfen nicht geöffnet werden — bei Verschmutzung ist ein Austausch erforderlich.
Häufige Fragen
Wie viele Rauchschalter kann die FSZ Basis maximal ansteuern?
Nach DIBt-Bauartgenehmigung Z-6.500-2427 bis zu 12 Rauchschalter. Nach EN 14637 maximal 6 (1-Stich) bzw. 9 gesamt bei 2-Stich-Betrieb (max. 6 pro Stich).
Was passiert bei einem Stromausfall?
Die FSZ Basis hat keine Notstromversorgung (kein Akku, kein ESM). Bei Netzausfall wird der THM-Ausgang stromlos — der Haftmagnet gibt die Tür frei und der Türschließer schließt die Tür selbsttätig. Dieses Fail-Safe-Prinzip ist brandschutztechnisch gewollt.
Was bedeuten die orangefarbenen Blinkmuster?
Orange zeigt Störungen an. Die Anzahl der Blinkimpulse identifiziert die Ursache: 2× = Rauchschalterstich, 3× = HAT-Schleife, 4× = Übertemperatur, 5× = Haftmagnet-Schleife, 6× = Folientastatur — dann den Stecker der Folientastatur ziehen und neu anschließen, 9× = Ausgangsstrom überschritten, 10× = Kurzschluss 24 V. Dauerleuchten = interne Störung, Zentrale austauschen.
Wann benötige ich eine FSZ Pro statt der FSZ Basis?
Die FSZ Pro ist erforderlich, wenn mehr als 12 Melder angeschlossen werden sollen (bis 20–24 nach DIBt), eine kurzzeitige Pufferung per ESM Pro benötigt wird, ein externer Alarmeingang (BMZ/GLT) nötig ist, eine Stille Schließung gewünscht wird, oder der Ausgangsstrom 400 mA nicht ausreicht (FSZ Pro: 900 mA).
Was ist der Unterschied zwischen 1-Stich und 2-Stich?
Im 1-Stich-Betrieb sind alle Rauchschalter an einer Linie angeschlossen. Im 2-Stich-Betrieb (DIP 2 = ON, nur mit Leitungsüberwachung DIP 1 = ON) werden zwei getrennte Melderleitungen genutzt — die 12 Melder (DIBt) sind frei auf beide Stiche verteilbar. Der 2-Stich-Betrieb trennt zwei Bereiche. Die zulässige Melderzahl je Leitung erhöht er nicht: Nach DIBt bleibt es bei 12 insgesamt, nach DIN EN 14637 steigt nur die Gesamtzahl von 6 auf 9, jedoch höchstens 6 je Stich. Eine höhere Verfügbarkeit bringt er ebenfalls nicht: Bei einer Störung im Rauchschalterstich schaltet die FSZ Basis Relais und Haftmagnet ab, der Abschluss schließt.
Muss der Alarmspeicher immer aktiviert sein?
Beim Betrieb nach DIBt und bei Verwendung von Freilauftürschließern oder Drehflügelantrieben schreibt die Montageanleitung DIP 3 immer auf ON vor (Alarmspeicher aktiv); die Bauartgenehmigung verlangt die Alarmspeicherung ausdrücklich bei Abschlüssen mit motorischem Öffnungsantrieb.
Welche Kabelverschraubungen sind im Lieferumfang?
3 × M16 und 1 × M20 Kabelverschraubungen für die Einführungen oben/unten (IP65). Die rückseitige Einführung ist offen (IP30) und für Unterputz-/Schaltschrankmontage vorgesehen.
Welcher Netzanschluss wird benötigt?
230 V AC über NYM 3 × 1,5–2,5 mm². Der Netzanschluss darf ausschließlich durch eine Elektrofachkraft erfolgen. Die Variante FSZ Basis 230V wird alternativ mit einem 1,5 m Schutzkontaktstecker geliefert.
Wo finde ich Anleitung und Anschlussplan der Hekatron FSZ Basis?
In der Hekatron-Montageanleitung FSZ Basis 7002738 (Fassung V12.5, 12/2025), gültig ab Produktversion 31-5400002-0x-01. Die Anschlussklemmen der Zentrale stehen in Kapitel 6.2, die des Abschlussmoduls AM 142 in Kapitel 6.3, die Verdrahtung ohne und mit Leitungsüberwachung in den Kapiteln 6.4 und 6.5, Überprüfung und Wartung in Kapitel 9. Den Netzanschluss mit 230 V AC dürfen nur Elektrofachkräfte oder elektrotechnisch unterwiesene Personen ausführen.
Kaufentscheidung — Feststellanlagen-Zentrale
FSZ Basis oder RSZ kompakt — welche Zentrale für eine einzelne Brandschutztür?
Für eine einzelne Tür mit separatem Haftmagnet: FSZ Basis, wenn externe Rauchschalter (ORS 142) gewünscht sind — flexibel positionierbar, bis 12 Melder erweiterbar. Die RSZ kompakt hat einen integrierten Sturzrauchschalter und ist kompakter, aber weniger erweiterbar.
Reichen 400 mA Ausgangsstrom für mein Projekt?
Das Strombudget lässt sich einfach berechnen: ORS 142 benötigt 22 mA, THM 425 benötigt 63 mA. Die Montageanleitung rechnet ihr Beispiel mit drei Rauchschaltern und zwei Haftmagneten THM 425: 192 mA von 400 mA. Bei größeren Anlagen mit vielen Meldern und starken Magneten sollte das Budget vor der Planung durchgerechnet werden. Über 400 mA → FSZ Pro (900 mA).
Brauche ich eine Pufferung über das ESM Pro?
Die FSZ Basis unterstützt kein ESM Pro — das ist ausschließlich der FSZ Pro vorbehalten. Wenn die Tür bei Netzausfall für eine definierte Zeit offengehalten werden muss (z. B. Evakuierung), ist die FSZ Pro mit ESM Pro erforderlich.
Kann ich die FSZ Basis nachträglich auf 2-Stich umstellen?
Ja. Die Umstellung erfolgt per DIP-Schalter (DIP 2 = ON). Voraussetzung: Leitungsüberwachung muss aktiv sein (DIP 1 = ON). Die Verdrahtung muss entsprechend angepasst werden (Stützpunkt-Klemmen K und B für den zweiten Stich).
Welche Zulassung gilt — DIBt oder EN 14637?
In Deutschland ist die DIBt-Bauartgenehmigung (Z-6.500-2427) maßgeblich — sie erlaubt bis 12 Melder. Die EN 14637-Klassifizierung (3-5-1/2/4-1-1-3) gilt europaweit und ist restriktiver: max. 6 Melder (1-Stich) bzw. 9 Melder (2-Stich). In der Praxis wird nach DIBt geplant.
Weiterführend
Komplettpaket Feststellanlage
Wartung & Prüfmittel
30,94 €*
inkl. MwSt
26,00 €
zzgl. MwSt
Auch angesehen
Auch gekauft
