Blinkcodes und LED-Anzeigen an Feststellanlagen — nach Hersteller
Kurz & Knapp
- Erst das Gerät bestimmen, dann die Farbe deuten: Dieselbe Farbe heißt bei jedem Hersteller etwas anderes
- Grün steht fast überall für Betrieb, Rot für Alarm — aber nicht immer als Dauerlicht: Batterie- und Funkgeräte blinken im Betrieb nur alle 22 bis 28 s grün, der GEZE GC 172 bleibt ganz dunkel
- Bei GEZE GC 151 zählen die roten Impulse: 1 bis 4 Impulse sind vier verschiedene Fehler
- Gelb blinkend heißt bei Dorma RMZ „Wartung“ oder „Verschmutzung“, bei Hekatron ORS 142 steht Gelb im Wechsel mit Grün für Verschmutzung und Gelb dauerhaft für Störung
- Je Hersteller unten ein eigener Bereich mit Tabelle und Abbildung aus der Herstelleranleitung
Direkt zum Gerät:
So lesen Sie einen Code: Welches Gerät leuchtet? Welche Farbe? Leuchtet die LED dauerhaft oder blinkt sie — und wenn sie blinkt: gleichmäßig, im Wechsel mit einer zweiten Farbe oder in gezählten Impulsen? Erst die Kombination ergibt die Meldung.
GEZE
Sturzrauchschalter GC 151 — in TS 5000 R, R-ISM, RFS, RSZ 6 und RSZ 7

Video (3:00): Alle LED-Anzeigen des GC 151 – was sie bedeuten, ob die Tür noch gehalten wird und was zu tun ist – und der Alarmausgang. Grundlage: GEZE Feststellanlage FA GC 150, Anleitung mit Anschlussplan (mw776643).
Der GEZE GC 151 sitzt in allen integrierten GEZE-Feststellanlagen und in der GEZE RSZ 7. Er hat eine LED neben der Prüftaste und meldet Fehler über gezählte rote Impulse (1 bis 4), Verschmutzung über Rot/Grün und betätigte Taster über Gelb.
Die vollständige GEZE-Fehlercode-Tabelle mit Maßnahmen, Feststellausgang und Originalabbildung steht unter GEZE TS 5000 R Fehlerbeschreibung.

Zustand und Fehler des GC 151 mit Impulsdiagramm der LED. Abbildung: GEZE-Anleitung FA GC 150, Tab. 4.4.1.
Funkrauchmelder GC 172 und Funkmodul GC 171
Am GEZE GC 172 selbst:
| LED | Bedeutung |
| aus | Betrieb |
| rot, blinkt (0,5 s ein – 0,5 s aus) | Alarm |
| orange, blinkt (0,1 s an – 5 s aus) | Batterie 1 entladen |
| grün, blinkt (0,1 s an – 5 s aus) | Batterie 2 entladen |
| orange/grün wechselnd (0,1 s ein – 5 s aus) | beide Batterien entladen — beide tauschen |
| orange/grün wechselnd (jeweils 0,5 s) | sonstige Fehler |
| grün, im Sekundentakt für 1 Minute | Testmodus |
Eine Verschmutzung zeigt der GC 172 nicht selbst, sondern über das GEZE GC 171 und den GC 151. Die Verbindungs-LED am GC 171 blinkt alle 2 s einmal: grün = gute, gelb = ausreichende, rot = schlechte Funkverbindung — dann die Position des Funkgeräts ändern.
Deckenmelder GC 152
Der GEZE GC 152 kennt nur zwei Zustände: im Normalbetrieb ist die LED aus, bei Alarm leuchtet sie rot.
Dorma
RMZ, G-EMR, GSR-EMR, TS 99 FLR-K — auch die XEA-Ausführungen
Zwei LEDs: LED 1 (grün/rot) ist die Betriebsanzeige, LED 2 (gelb) die Serviceanzeige. Die Tabelle steht wortgleich in den Anleitungen der RMZ, der G-EMR, der GSR-EMR, des TS 99 FLR-K und ihrer XEA-Ausführungen.
| Anzeige | Bedeutung |
| LED 1 grün Dauerlicht | Betrieb |
| LED 1 rot Dauerlicht | Alarm durch den Rauchmelder |
| LED 1 rot blinkend | Alarm durch den Handtaster |
| LED 2 gelb kurz an — lange aus | Wartung fällig |
| LED 2 gelb gleichmäßig | Verschmutzung |
| LED 2 gelb Dauerlicht | Störung, auch: Austauschfrist von 8 Jahren erreicht |
| LED 2 gelb lange an — lange aus | Störung: falsche Verdrahtung zum Rauchmelder oder Handtaster |

Lage der gelben Serviceanzeige LED 2 in der Verkleidung. Abbildung: Dorma-Serviceblatt WN 057234.

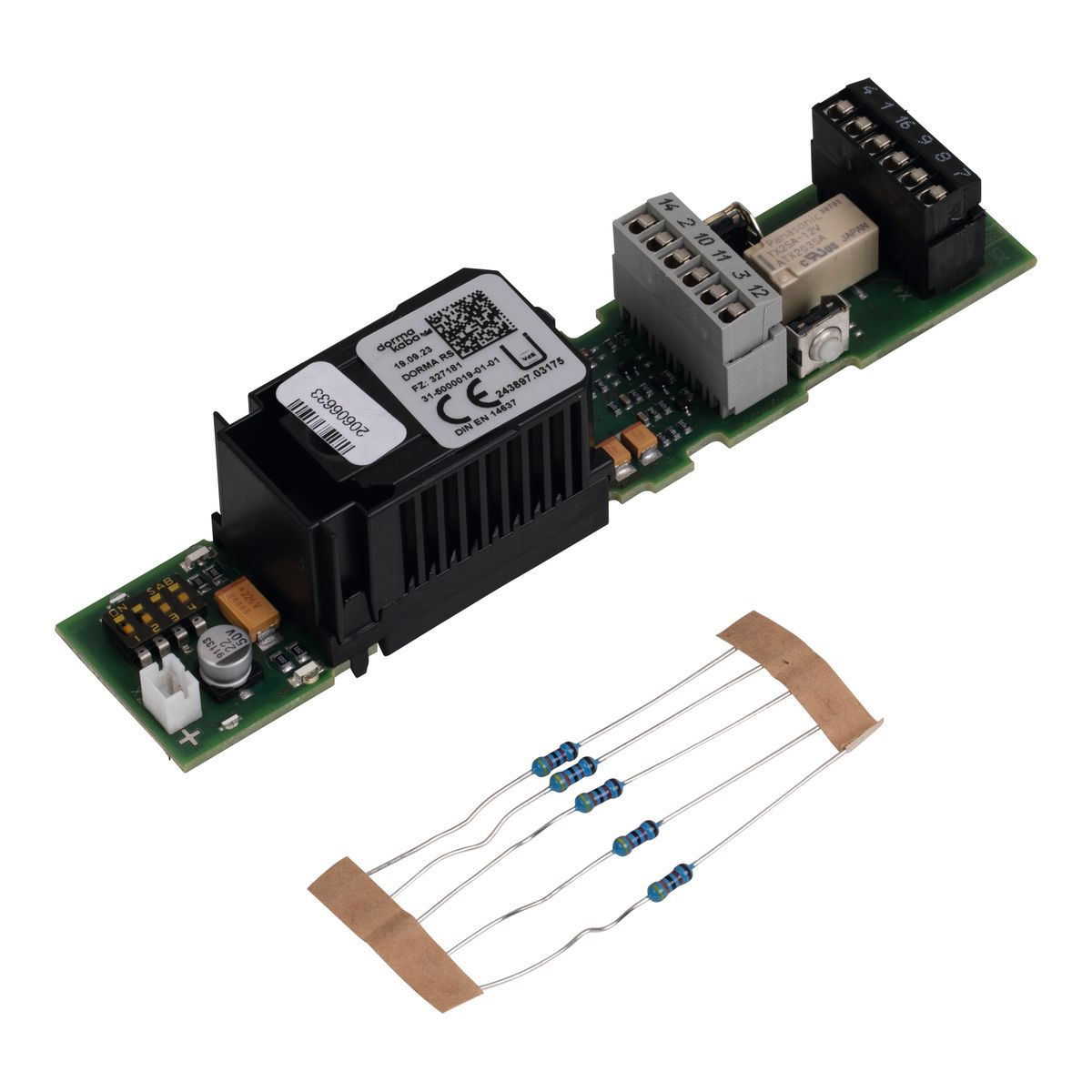

Was nach der Meldung zu tun ist — Wartung quittieren über die Lötpunkte, bei Dauerlicht die Dorma Rauchschalterplatine G-EMR 9900064001300 tauschen — steht mit Bildern unter Wartungsanzeige zurücksetzen. Die Grundeinstellung der Zentrale unter dormakaba RMZ DIP-Schalter.
G-Ubivis XEA (Batterie-Feststellanlage)
Die Dorma G-Ubivis XEA meldet über Kontroll-LEDs auf Ober- und Unterseite des Profilträgers — mit gezählten Blinkimpulsen statt Dauerlicht. Liegen mehrere Ereignisse an, zeigt sie das mit der höchsten Priorität.
| LED | Bedeutung — was zu tun ist |
| weiß leuchtet 2 s | Selbsttest nach dem Einschalten |
| rot dauerhaft | Systemfehler — Dorma-Service anrufen |
| grün 1 × alle 28 s | störungsfreier Betrieb |
| grün 2 × alle 7 s | Feststellanlage über die Resettaste gelöst |
| gelb 1 × alle 7 s | Wartung notwendig — Dorma-Service anrufen |
| gelb 2 × alle 7 s | Rauchmelder 8 Jahre in Betrieb — durch den Service tauschen lassen |
| gelb 3 × alle 7 s | Rauchmelder verschmutzt — durch den Service tauschen lassen |
| gelb 4 × alle 7 s | Batterie fast leer — durch den Service tauschen lassen |
| gelb 5 × alle 7 s | Magnetsystem abgefallen — Resettaste drücken |
| gelb 6 × alle 7 s | Feststellung fehlgeschlagen — Resettaste bei geschlossener Tür drücken |
| rot 4 × alle 28 s | Batteriespannung zu hoch, Feststellung nicht möglich — Service |
| rot 6 × alle 28 s | Batterie leer — Service |
| rot 3 × pro Sekunde | Rauchalarm — bei manuellem Reset mit der Resettaste quittieren |

Lage der Kontroll-LEDs auf dem Profilträger. Abbildung: Dorma-Betriebsanleitung G-Ubivis XEA, Abb. 6.
Funeo-Funksystem: FM-AP, RM-F, HT-F
Das Dorma FM-AP Funeo zeigt den Zustand des Funksystems über eine LED in Rot, Orange und Grün. Im Betrieb:
| Muster | Bedeutung — was zu tun ist |
| alle 22 s 1 × grün | Funksystem in Ordnung |
| kein Blinken | Standby, Teilnehmer noch nicht verbunden |
| alle 6 s 2 × orange | noch nicht konfiguriert |
| alle 4 s 1 × orange | Fehler — Service-Modus starten |
| alle 22 s 1 × orange/grün | Warnung — Service-Modus starten |
| 60 s rot blinkend | Alarm |
Im Service-Modus wird die Ursache genauer angezeigt, jeweils alle 6 s: 3 × grün = in Ordnung, orange/grün/grün = Teilnehmer in kritischer Entfernung, orange/orange/grün = außer Reichweite, 3 × orange = Hardwarefehler, orange/grün/orange = Batterie eines Teilnehmers schwach, orange/grün/rot = Dorma RM-F Funeo hat 8 Jahre erreicht, orange/rot/rot = Messkammer des RM-F verschmutzt, 3 × rot = Alarm.
Hekatron
Rauchschalter ORS 142, ORS 142 W, ORS 142 AT, ORS 142 W AT
Alle vier Ausführungen — Hekatron ORS 142, ORS 142 W, ORS 142 AT, ORS 142 W AT — haben dieselbe LED-Tabelle. Entscheidend ist, ob Gelb allein leuchtet oder im Wechsel mit Grün:
| LED | Bedeutung |
| grün Dauerlicht | Betriebszustand |
| grün/gelb langsamer Wechsel | leicht verschmutzt |
| grün/gelb schneller Wechsel | stark verschmutzt — Austauschanzeige nach DIN 14677-1, der Rauchschalter ist zu tauschen |
| gelb Dauerlicht | Störung — mögliche Ursachen laut Hekatron: Betriebsspannung unter 18 V, fehlerhafte Installation, Hardwarefehler |
| rot Dauerlicht | Alarm |
| aus | spannungslos |
Leuchtet der Rauchschalter nur kurz gelb, löst die Feststellanlage dabei aus und steht er danach wieder auf Grün, war das eine kurze Störung. Hängt er an einer Hekatron FSZ Basis, schaltet die Zentrale bei jeder Störung Relais und Haftmagnet ab – die Tür schließt also auch ohne Rauch. Eine mögliche Ursache laut Hekatron ist eine zu niedrige Betriebsspannung (unter 18 V): Spannung am Netzgerät von einer Elektrofachkraft messen lassen (18–28 V DC) und die orange Störungs-LED der Zentrale ablesen (siehe FSZ Basis unten).

Abbildung: Hekatron-Montageanleitung ORS 142, „Bedeutung der LED-Funktionen“.

Video (2:42): alle sechs LED-Zustände des ORS 142, was jeweils zu tun ist, und der Tausch des Rauchschalters. Grundlage: Hekatron-Montageanleitungen ORS 142 und ORS 142 AT.
Zum Tausch nach 8 Jahren und zur Frage AT-Melder oder Standardmelder: Meldertausch nach 8 Jahren.
Zentralen FSZ Basis und FSZ Pro
Hekatron FSZ Basis und Hekatron FSZ Pro haben drei LEDs: grün = Betrieb, rot = Alarm, orange = Störung. Rot und Orange melden die Ursache über Blinksequenzen: der erste Impuls 1,5 s, jeder weitere 0,5 s, dazwischen 0,5 s aus.

LED-Anzeigen und Taster an der FSZ Basis. Abbildung: Hekatron-Montageanleitung FSZ Basis.
| LED | Bedeutung — was zu tun ist |
| grün leuchtet | Betrieb |
| grün leuchtet nicht | Netzausfall, Fehler oder falscher Anschluss der Netzleitung — Netzwiederkehr abwarten bzw. Netzleitung prüfen |
| grün blinkt | nur FSZ Pro: Energiespeicher ESM Pro wird geladen (bis 15 min) |
| rot leuchtet | Alarm über Rauchschalter |
| rot 1 × | interner Handauslösetaster |
| rot 2 × | externer Handauslösetaster bzw. Fehler am Abschlussmodul AM 142 — Verdrahtung prüfen |
| rot 3 × | nur FSZ Pro: externer Alarmeingang, z. B. Brandmeldeanlage |
| orange leuchtet | interne Störung — Zentrale tauschen |
| orange 2 × | Störung im Rauchschalterstich (AM 142 fehlt, DIP-Schalter falsch, Kurzschluss) |
| orange 3 × | Störung in der Handauslösetaster-Schleife |
| orange 4 × | Übertemperatur — Umgebungstemperatur senken |
| orange 5 × | Kurzschluss in der Haftmagnet-Leitung |
| orange 6 × | Störung Folientastatur — Stecker neu stecken |
| orange 9 × | zu viele Verbraucher — Anlage neu berechnen |
| orange 10 × | Kurzschluss auf der 24-V-Versorgung |

So werden die Impulse gezählt. Abbildung: Hekatron-Montageanleitung FSZ Basis, „Beispiele für Blinksequenzen“.
FSZ Kompakt und RSZ Kompakt
Hekatron FSZ Kompakt und Hekatron RSZ Kompakt haben eine LED, die über einen Lichtleiter ins Gehäuseoberteil geführt wird:
| Anzeige | Bedeutung — was zu tun ist |
| grün, leuchtet | Normalbetrieb |
| gelb, blinkt 2 × periodisch | Abschlussmodul AM 142 falsch angeschlossen |
| gelb, blinkt 10 × | Kurzschluss oder Überlast |
| gelb, leuchtet | interne Störung — FSZ Kompakt bzw. RSZ Kompakt tauschen |
| rot, leuchtet | Alarm oder Störung Rauchschalter — bei Störung den Rauchschalter tauschen |
Zustandsanzeige RZA 142
Die Hekatron RZA 142 AP zeigt den Zustand von bis zu 20 Rauchschaltern gesammelt über fünf LEDs: Betrieb (grün), leicht verschmutzt (gelb blinkend), stark verschmutzt (gelb blinkend), Störung (gelb dauerhaft bei Rauchschalterstörung, gelb blinkend bei Kommunikationsstörung) und Alarm (rot). Im störungsfreien Betrieb leuchtet nur die grüne LED.
Funksystem 155 F: FM 155 F, ORS 155 F, HAT 155 F
Funkmodul und Funkrauchmelder aus dem Hekatron ORS 155 F Funkset haben einen Leuchtring. Im Betrieb:
| Muster | Bedeutung — was zu tun ist |
| ca. alle 22 s grün | System in Ordnung |
| kein Blinken | Standby |
| alle 6 s 2 × orange | nicht konfiguriert — Inbetriebnahme durchführen |
| ca. alle 4 s orange | Fehler — Service-Modus starten |
| ca. alle 22 s orange/grün | Warnung — Service-Modus starten |
| rot, Dauerblinken | Alarm |
Im Service-Modus (Melder aus dem Sockel drehen), jeweils alle 6 s: 3 × grün = in Ordnung, orange/grün/grün = kritische Entfernung, orange/orange/grün = außer Reichweite, 3 × orange = Hardwarefehler, orange/grün/orange = Batteriepack schwach, nur ORS 155 F: orange/grün/rot = 8 Jahre Betriebszeit erreicht, orange/rot/rot = Messkammer verschmutzt, 3 × rot = Brandalarm.
ECO Schulte
Rauchschaltzentrale RSZ III und EFR III
Die ECO RSZ (RSZ III) und die EFR III haben zwei Anzeigen: die Bereitschaftsanzeige am Gehäuse und eine zweite LED als Verschmutzungsanzeige. Beide Anleitungen nennen dieselben Codes.
| LED | Bedeutung |
| Bereitschaft: grün, dauerhaft | Normalbetrieb |
| Bereitschaft: gelb, dauerhaft | Systemfehler |
| Bereitschaft: rot, dauerhaft | Alarm, Störung Rauchschalter |
| Bereitschaft: gelb, 2 × blinkend | Abschluss-Modul AM 142 nicht korrekt angeschlossen |
| Bereitschaft: gelb, 10 × blinkend | Kurzschluss oder Überlast (zwischen Plus und Minus) |
| Verschmutzung: grün, dauerhaft | Normalbetrieb |
| Verschmutzung: grün lang — gelb kurz | leichte Verschmutzung |
| Verschmutzung: grün kurz — gelb kurz | starke Verschmutzung |
| Verschmutzung: gelb, dauerhaft | Störung |
| Verschmutzung: rot, dauerhaft | Alarm |

Lage der beiden Anzeigen. Abbildung: ECO-Montageanleitung EFR III, Schritte 19 und 20.
ASSA ABLOY
Für die Rauchschaltzentrale RZ100 nennt ASSA ABLOY: grün = Betrieb, rot = Alarm, gelb blinkend = Verschmutzung. Für die Türschließer DC700G mit Rauchschalter steht nur „Statusanzeige durch LED: Betrieb, Alarm, Störung“ — ohne Farben und ohne Blinkmuster. Für die ASSA ABLOY ORS 141 A liegt uns keine Blinkcode-Tabelle des Herstellers vor.
Wenn die Anzeige einen Tausch verlangt

Video (2:05): Wann der GC 151 getauscht wird, Ausbau, Jumper übernehmen, Einbau im GEZE TS 5000 R und Prüfung mit Prüfgas. Grundlage: GEZE Feststellanlage FA GC 150, Anleitung mit Anschlussplan (mw776643).
- Dorma: Wartung quittieren und Rauchschalterplatine tauschen — Wartungsanzeige zurücksetzen
- Alle Hersteller: Fristen und AT-Melder — Meldertausch nach 8 Jahren
- GEZE TS 5000 R: GEZE TS 5000 R Fehlerbeschreibung
