dormakaba RMZ DIP-Schalter

DIP-Schalter der dormakaba Rauchschalterplatine RMZ zur Einstellung von Reset und Betriebsart

Kurz & Knapp

4 DIP-Schalter für Grundkonfiguration der RMZ
Reset-Modus, Topologie, Melder und Taster einstellbar
Auslieferungszustand: DIP 1 auf OFF (automatischer Reset)

DIP-Schalter Belegung — dormakaba RMZ

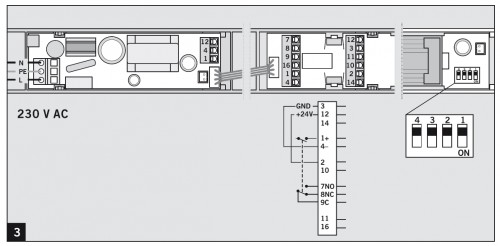

Die dormakaba Rauchmelder-Zentrale (RMZ) wird über 4 DIP-Schalter auf der Platine konfiguriert. Das nebenstehende Bild zeigt die Lage der Schalter.

Nr.	OFF	ON
1	Automatischer Reset	Manueller Reset
2	1 Stichbetrieb (Linie)	2 Stichbetrieb (Stern)
3	Ohne Deckenmelder	Mit Deckenmelder
4	Ohne Handtaster	Mit Handtaster

DIP 1 gehört in vielen Anlagen auf ON: In Feststellanlagen mit Freilauftürschließern und mit Automatik-Antrieben ist die manuelle Wiederinbetriebnahme vorgeschrieben (DIN 18263 Teil 4). Der automatische Reset ist der Auslieferungszustand — nicht die richtige Einstellung für jede Anlage.

Änderungen an den DIP-Schaltern werden erst nach Betätigung des Reset-Tasters übernommen — so steht es in der Montageanleitung der RMZ.

Typenschild „243898“ (an den Gleitschienen G-EMR und GSR-EMR „DORMA NT 243898“): Es sitzt auf der Netzteil-Abdeckung und beschreibt das Netzteil, nicht die DIP-Schalter. Die DIP-Schalter liegen auf der Rauchschalterplatine; für ein defektes Netzteil gibt es die Netzteilplatine G-EMR.

Wie die gelbe Wartungsanzeige nach der Wartung quittiert wird und was ihr Blinkmuster bedeutet, steht unter Wartungsanzeige zurücksetzen.

Die dormakaba Rauchschalterplatine und weitere Feststellanlagen-Bauteile finden Sie unter Feststellanlagen.
