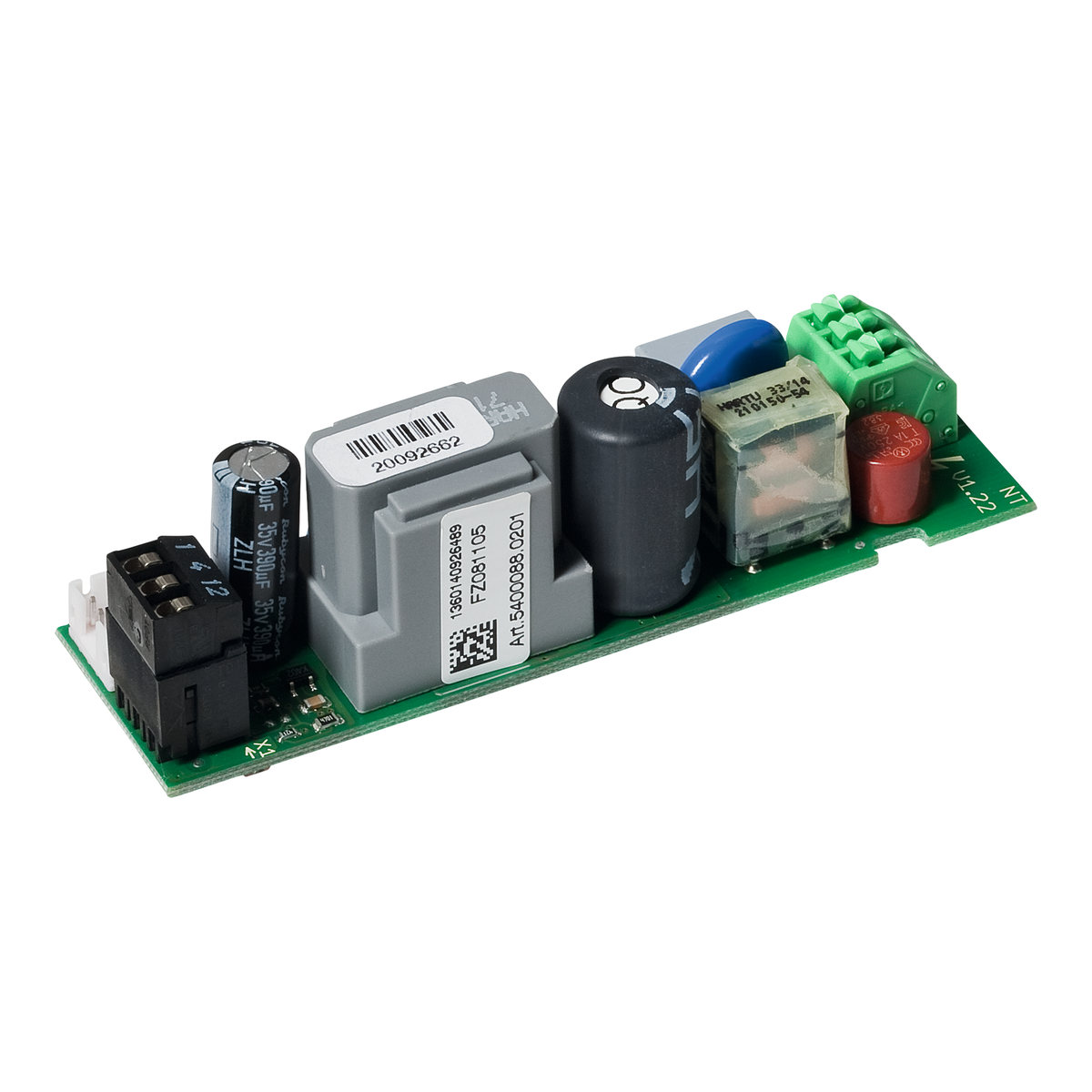

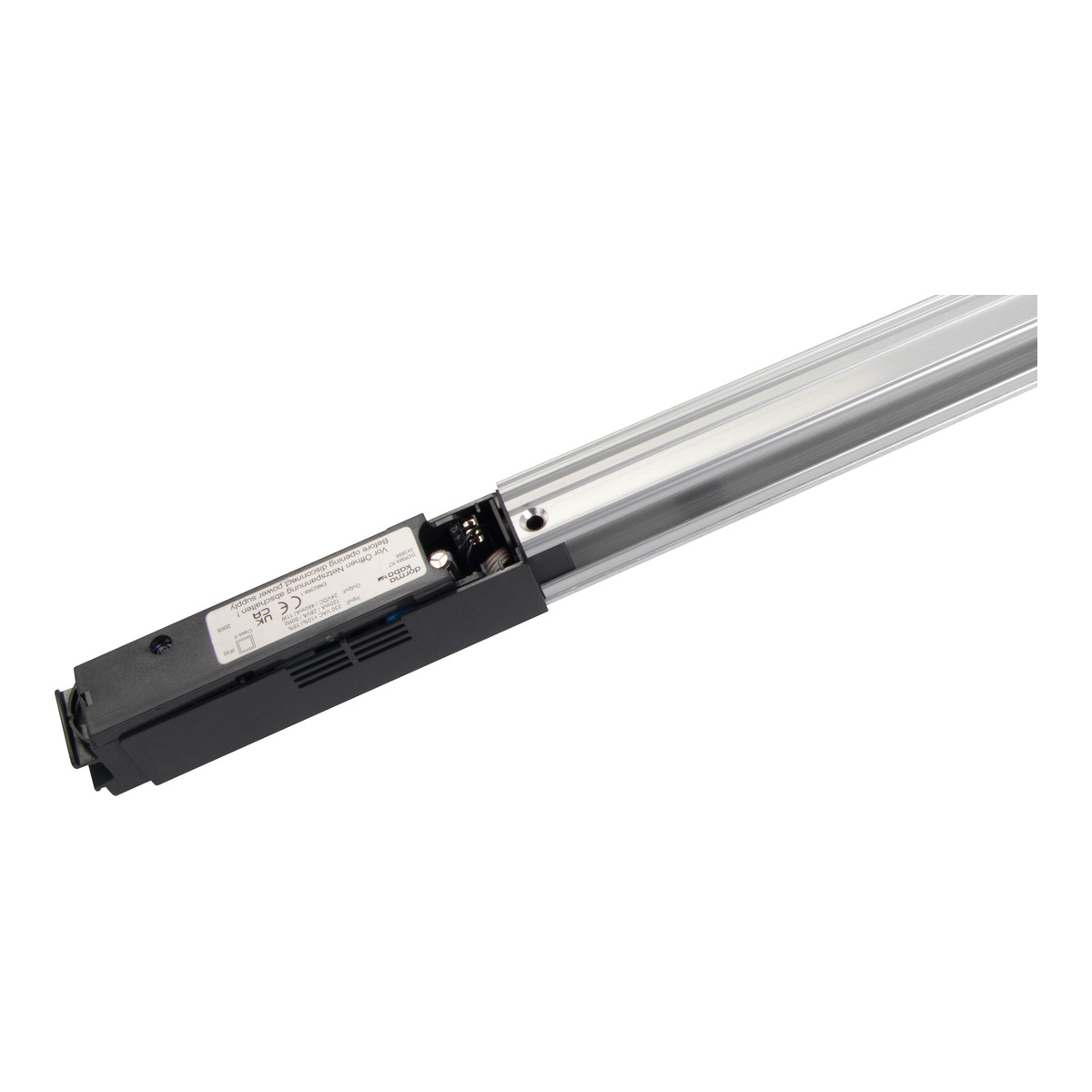

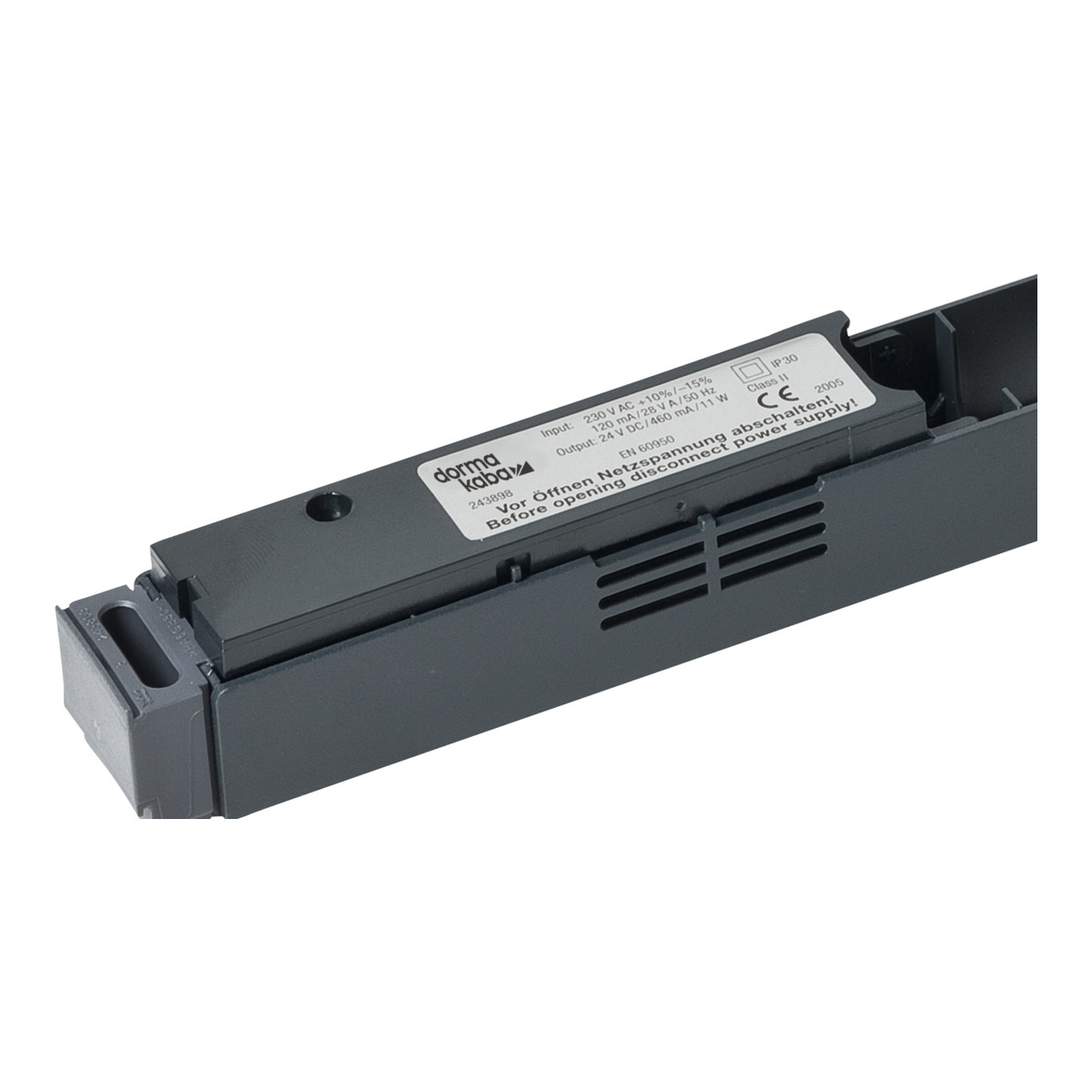

Dorma Netzteilplatine G-EMR

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

Dorma EMF-Einheit — Elektromechanische Feststelleinheit für Gleitschienen Kurz & Knapp Original-Ersatzteil für alle dormakaba Gleitschienen mit elektromechanischer Feststellung Hält Türen im einstellbaren Winkel (80°–140°) offen — gibt bei Stromunterbrechung frei (Fail-Safe) 24 V DC, 1,4 W Leistungsaufnahme, 100 % Einschaltdauer Passt in: G-EMF, G-EMR, GSR-EMF, GSR-EMR, SR-G/EMF, SR-S/EMF, G 96 EMF Passt NICHT in: TS 99 FLR/FLR-K, TS 73 EMF, RMZ Produktbeschreibung Die dormakaba EMF-Einheit ist die zentrale Feststellkomponente in allen dormakaba Gleitschienen mit elektromechanischer Feststellung im Contur und XEA Design. Sie hält Feuer- und Rauchschutztüren in einem stufenlos einstellbaren Winkel zwischen 80° und 140° offen. Bei Stromunterbrechung — durch Rauchmelder, Handtaster oder Stromausfall — gibt die EMF-Einheit die Tür sofort frei und der Türschließer schließt sie sicher (Fail-Safe-Prinzip). Als Ersatzteil ermöglicht die EMF-Einheit die wirtschaftliche Instandsetzung bestehender Feststellanlagen ohne vollständigen Gleitschienenersatz. Sie wird sowohl in reinen EMF-Systemen (Feststellung ohne Rauchmelder) als auch in EMR-Systemen (Feststellung mit integriertem Rauchmelder) verbaut — die EMF-Mechanik ist in beiden Fällen identisch. Wichtig: EMF-Systeme ohne Rauchmelder benötigen immer eine externe Rauchmeldezentrale RMZ für den Brandschutz. Bei EMR-Systemen ist der Rauchmelder bereits in der Gleitschiene integriert. Vorteile & Besonderheiten Universal-Ersatzteil — eine EMF-Einheit für alle Dorma Gleitschienen (Contur + XEA) Wirtschaftliche Reparatur — nur die Feststellmechanik wird getauscht, Gleitschiene bleibt erhalten Fail-Safe — stromlos entriegelt, Tür schließt bei Alarm oder Stromausfall selbsttätig Stufenlos einstellbar — Feststellpunkt 80°–140° und Ausrückkraft individuell anpassbar 100 % Einschaltdauer — für Dauerbetrieb an Feuer- und Rauchschutztüren ausgelegt Geprüft — EN 1155, 500.000 Zyklen Dauerfunktion Kompatible Systeme Die EMF-Einheit passt in folgende Gleitschienen und Komplettsysteme: SystemArt.-Nr.Typ Gleitschienen einflügelig G-EMF64080001Feststellung ohne Rauchmelder G-EMR 120°64030001MFeststellung + Rauchmelder G-EMR 140°64070001MFeststellung + Rauchmelder G-EMR XEA57070001XEA Design, Feststellung + Rauchmelder Schließfolgeregler zweiflügelig (Bandseite) G GSR EMF 164112001EMF nur Standflügel G GSR EMF 1 G64122001EMF nur Gangflügel G GSR EMF 264132001EMF in beiden Flügeln (2× EMF-Einheit) GSR-EMR 264235001MEMF + Rauchmelder in beiden Flügeln Ersatz-Gleitschienen für GSR SR-G/EMF9900064003400Gangflügel-Gleitschiene inkl. EMF SR-S/EMF9900064006000Standflügel-Gleitschiene inkl. EMF Komplettsets (Türschließer + Gleitschiene) TS 93 EMF64080001.43020001Dorma TS 93 + G-EMF, einflügelig TS 93 EMR64070001.43020001MDorma TS 93 + G-EMR 140°, einflügelig TS 93 GSR-EMF143020001.64112001Standflügel-Komplett TS 93 GSR-EMF 1G64122001..43020001Gangflügel-Komplett TS 93 GSR-EMF 264132001.43020001Beide Flügel-Komplett TS 93 GSR-EMR 164215001.43020001Standflügel + Rauchmelder TS 93 GSR-EMR 243020001.64235001Beide Flügel + Rauchmelder TS 93 GSR-EMR 2 BG43020001.64277001Bandgegenseite + Rauchmelder TS 98 XEA EMR44110101.57070001TS 98 XEA + G-EMR XEA Nicht kompatibel mit SystemGrund TS 99 FLR / FLR-KFeststellung im Schließerkörper integriert (Freilaufmechanik) TS 73 EMFEigenes System mit elektrohydraulischer Feststellung RMZRauchmeldezentrale ohne Feststellmechanik G 96 GSR (ohne EMF)Nur Schließfolgeregler ohne Feststellvorbereitung Technische Daten EigenschaftWert ProduktartElektromechanische Feststelleinheit (Ersatzteil) Betriebsspannung24 V DC Leistungsaufnahme1,4 W (bei GSR-EMF 2 / GSR-EMR 2: 2× = 2,8 W) Einschaltdauer100 % ED (Dauerbetrieb) AuslösemomentCa. 25–65 Nm bei 90° (abhängig von Schließkraft) Feststellpunkt80°–140°, stufenlos einstellbar AusrückkraftStufenlos einstellbar FunktionsprinzipStromlos entriegelt (Fail-Safe) AnsteuerungÜber RMZ (bei EMF) oder integrierte Rauchschalterplatine (bei EMR) Dauerfunktion500.000 Zyklen (EN 1155, Klasse 8) EinbaulageIn Gleitschiene integriert (Contur + XEA Design) Art.-Nr.9900064001800 Normen & Prüfungen NormBedeutung DIN EN 1155Feststellvorrichtungen — Klasse 3, 500.000 Zyklen DIBt Z-6.500-2372Bauartgenehmigung als Teil der Feststellanlage DIN 14677Instandhaltung — Funktionsprüfung nach Tausch erforderlich CE-KonformitätBauproduktenverordnung Austausch der EMF-Einheit Der Austausch darf nur durch Fachkräfte erfolgen und muss im Prüfbuch dokumentiert werden. Anlage spannungsfrei schalten — 230 V Zuleitung trennen (bei EMR) bzw. RMZ abschalten (bei EMF) Verkleidung entfernen — Endkappen und Abdeckung der Gleitschiene abnehmen Alte EMF-Einheit ausbauen — Steckverbindung lösen, Einheit aus der Halterung nehmen Neue EMF-Einheit einsetzen — Steckverbindung herstellen, Einheit einrasten Feststellpunkt einstellen — gewünschten Öffnungswinkel (80°–140°) justieren Funktionsprüfung — Feststellung testen, Auslösung per Prüfgas oder Handtaster prüfen Verkleidung montieren — Endkappen aufsetzen Verwandte Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren — nur in EMR-Systemen Netzteilplatine G-EMR9900064001400Bei defektem Netzteil — nur in EMR-Systemen Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation Häufig gestellte Fragen In welche Systeme passt die EMF-Einheit?In alle Dorma Gleitschienen mit EMF-Feststellung: G-EMF, G-EMR 120°/140°, G-EMR XEA, alle GSR-EMF und GSR-EMR Varianten, SR-G/EMF, SR-S/EMF sowie G 96 EMF. Auch in alle Komplettsets die diese Gleitschienen enthalten (TS 93 EMF, TS 93 EMR, TS 98 XEA EMR etc.). Passt die EMF-Einheit in den TS 99 FLR?Nein. Beim TS 99 FLR und FLR-K ist die Feststellung im Schließerkörper integriert (Freilaufmechanik). Die EMF-Einheit wird dort nicht verwendet. Brauche ich bei GSR-EMF 2 zwei EMF-Einheiten?Ja. Der GSR-EMF 2 hat Feststellung in beiden Flügeln — eine EMF-Einheit pro Flügel. Leistungsaufnahme dann 2× 1,4 W = 2,8 W. Wie erkenne ich eine defekte EMF-Einheit?Typische Symptome: Tür hält nicht in Offenstellung, Feststellung löst sofort wieder, oder Feststellpunkt lässt sich nicht einstellen. Bei intakter Rauchschalterplatine (grüne LED) deutet dies auf die EMF-Einheit. Kann ich die EMF-Einheit selbst tauschen?Ja, durch Fachkräfte. Der Tausch muss im Prüfbuch dokumentiert und eine Funktionsprüfung durchgeführt werden. Was ist der Unterschied zwischen EMF und EMR?EMF = nur Feststellung (24 V DC, über externe RMZ). EMR = Feststellung + integrierter Rauchmelder + Netzteil (230 V AC, eigenständig). Die EMF-Mechanik ist in beiden identisch. Häufige Fragen zur Ersatzteil-Auswahl EMF-Einheit oder komplette Gleitschiene?Die EMF-Einheit reicht wenn nur die Feststellmechanik defekt ist. Bei mechanischem Schaden an der Gleitschiene selbst (Profil, Hebel, Verkleidung) die komplette Gleitschiene tauschen: z. B. G-EMF oder SR-G/EMF / SR-S/EMF für GSR-Systeme. Muss ich bei EMR-Systemen gleichzeitig die Rauchschalterplatine tauschen?Nicht zwingend. Die Rauchschalterplatine hat einen eigenen 8-Jahres-Zyklus (DIN 14677). Beide Teile sind unabhängig voneinander tauschbar.

GEZE TS 5000 RFS – Freilauftürschließer mit RauchschalterzentraleFreilauf + integrierte RSZ: Tür ohne Widerstand öffnen, schließt nur im Alarmfall | EN 3-6, 24V DC | Art.-Nr. 155481M Kurz & Knapp: Der GEZE TS 5000 RFS ist ein Freilauftürschließer mit integrierter Rauchschalterzentrale. Im Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen (Freilauf). Erst im Brandfall schließt die Tür selbsttätig. EN 3-6, 24V DC, mit Komfortrastfunktion. Barrierefrei nach DIN 18040. Unterbrechertaster in DE Pflicht! GEZE TS 5000 RFS – Barrierefreier Freilauftürschließer für BrandschutztürenDer GEZE TS 5000 RFS verbindet Brandschutz mit maximaler Barrierefreiheit. Im Normalbetrieb arbeitet der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand in beide Richtungen begehen. Die Türschließerfunktion ist dabei deaktiviert – die Tür verhält sich, als wäre kein Schließer montiert.Die Freilauffunktion wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert. Die integrierte Komfortrastfunktion arretiert die Tür leicht am Ende des Freilaufbereichs, um ungewolltes Zulaufen zu verhindern.Im Brandfall erkennt das integrierte Raucherkennungsteil GC 151 den Rauch und löst die Schließfunktion aus – die Tür schließt selbsttätig und sicher. Gleiches geschieht bei Stromausfall (Sicherheitsprinzip: stromlos geschlossen).Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) gesetzlich vorgeschrieben.Lieferumfang (Komplettverpackung):GEZE TS 5000 RFS Schließer EN 3-6Gleitschiene mit Freilauffunktion und KomfortrastfunktionIntegrierte Rauchschalterzentrale mit Alarmschwellennachführung, Verschmutzungsanzeige und Prüftaste Vorteile des GEZE TS 5000 RFSEchter Freilauf: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen – kein spürbarer SchließerwiderstandMaximale Barrierefreiheit: Erfüllt DIN 18040 bis 1400 mm Flügelbreite – ideal für Krankenhäuser, Pflegeeinrichtungen, öffentliche GebäudeKomfortrastfunktion: Arretiert die Tür leicht am Ende des Freilaufbereichs, verhindert ungewolltes ZulaufenIntegrierte Rauchschalterzentrale: Mit Alarmschwellennachführung, Verschmutzungsanzeige und PrüftasteSicherheitsprinzip: Bei Rauchmelder-Alarm oder Stromausfall schließt die Tür selbsttätig24V DC Betrieb: Niederspannung, kompatibel mit gängigen NetzteilenOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbar Technische DatenSchließkraftEN 3-6 (stufenlos von vorn einstellbar)Betriebsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmFreilauffunktionElektrohydraulisch, aktivierbar durch Öffnung auf ca. 90°KomfortrastfunktionArretiert Tür am Ende des FreilaufbereichsRauchschalterzentraleIntegriert, mit Alarmschwellennachführung und VerschmutzungsanzeigeMontageTürblattmontage Bandseite (auch Kopfmontage als KB-Variante)EignungRechts und links angeschlagene Türen ohne UmstellungOberflächeSilberfarbig (weitere Farben erhältlich)BarrierefreiheitDIN 18040 bis 1400 mm FlügelbreiteUnterbrechertasterPflicht in DE (z.B. GEZE AS 500, Art.-Nr. 116266)NormenDIN EN 1154, DIN EN 1155, DIN 18040 MontageartenMontageartVarianteBeschreibungTürblattmontage BandseiteTS 5000 RFS (155481)Standardmontage: Schließer auf Türblatt, Gleitschiene am RahmenKopfmontage BandseiteTS 5000 RFS KB (155484)Schließer am Rahmen/Sturz, Gleitschiene auf TürblattHinweis: Optionale Montageplatte für Bohrbild nach DIN EN 1154 Beiblatt 1 erhältlich (Art.-Nr. 059107). EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 3950 mmDIN 18040EN 41100 mmDIN 18040EN 51250 mmDIN 18040EN 61400 mmDIN 18040Hinweis: Durch die Freilauffunktion ist Barrierefreiheit nach DIN 18040 bis zur vollen Flügelbreite von 1400 mm gegeben. Montagehinweise24V DC Spannungsversorgung zur Gleitschiene herstellen (separates Netzteil erforderlich)Unterbrechertaster (z.B. GEZE AS 500) montieren – in Deutschland gesetzliche Pflicht bei FreilauftürschließernFreilauffunktion aktiviert sich nach erstmaligem Öffnen der Tür auf ca. 90°Komfortrastfunktion arretiert Tür am Ende des Freilaufbereichs – Einstellung prüfenAlle hydraulischen Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag) von vorn einstellbarOptionale Montageplatte (059107) für Bohrbild nach DIN EN 1154 Beiblatt 1Für rechts und links angeschlagene Türen ohne Umstellung geeignetNach Montage: Funktionsprüfung durchführen (Freilauf, Rauchauslösung, Schließvorgang) Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen (Freilauf)DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)DIN 18040 – Barrierefreiheit (bis 1400 mm Flügelbreite durch Freilauf)CE-Kennzeichnung Häufig gestellte FragenWas ist der Unterschied zwischen dem GEZE TS 5000 RFS und dem TS 5000 R?Der TS 5000 RFS hat eine Freilauffunktion: Die Tür lässt sich im Normalbetrieb ohne Widerstand öffnen. Der TS 5000 R hält die Tür lediglich in einer festen Position offen (Feststellung). Beim TS 5000 RFS ist die Schließerfunktion im Normalbetrieb deaktiviert.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung bei Freilauftürschließern einen manuellen Unterbrechertaster vor. Damit kann die Schließfunktion jederzeit von Hand ausgelöst werden, z.B. bei Evakuierungen.Was passiert bei Stromausfall?Bei Stromausfall schließt die Tür selbsttätig (Sicherheitsprinzip: stromlos geschlossen). Der Brandschutz ist jederzeit gewährleistet.Kann der GEZE TS 5000 RFS an Brandschutztüren montiert werden?Ja. Der TS 5000 RFS ist nach DIN EN 1155 für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen.Welches Netzteil wird benötigt?Ein 24V DC Netzteil (nicht im Lieferumfang). GEZE bietet passende Stromversorgungsteile an.In welchen Farben ist der GEZE TS 5000 RFS erhältlich?Silberfarbig (155481), Weiß (162086), Edelstahl ähnlich (162087) und nach RAL (155482).Warum beginnt der GEZE TS 5000 RFS erst ab EN 3?Die Freilauffunktion erfordert eine Mindestschließkraft von EN 3, um das zuverlässige Schließen im Brandfall sicherzustellen. EN 2 ist nicht möglich. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 RFS vom TS 5000 R?Der TS 5000 R hat eine elektrische Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 RFS hat eine elektrische Freilauffunktion — die Tür lässt sich nahezu widerstandsfrei öffnen und schließt nur im Brandfall. Das ist komfortabler und besser für barrierefreie Zugänge geeignet.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Der TS 5000 RFS ist die beste Wahl: Freilauffunktion für widerstandsfreies Öffnen, integrierter Rauchmelder und Rauchschalterzentrale, Komfort-Rastfunktion zum Offenhalten. Alles in einem Gerät, DIN 18040 konform bis 1400 mm.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs (ca. 90°) in der Offenstellung. Die Tür bleibt offen stehen bis sie manuell geschlossen wird oder der Brandmelder auslöst. Bei aktivem Freilauf reicht leichtes Anstoßen zum Öffnen.Welche EN-Klasse brauche ich?Der TS 5000 RFS deckt EN 3-6 ab (bis 1400 mm). Im Unterschied zum TS 5000 ECline (EN 3-5, bis 1250 mm) kann er auch größere Türen barrierefrei bedienen.Brauche ich zusätzliche Rauchmelder?Nicht zwingend — der integrierte Rauchmelder in der Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Melder können für Früherkennung in angrenzenden Bereichen angeschlossen werden.Wie oft muss der TS 5000 RFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Geprüft werden: Rauchmelder, Freilauffunktion, Komfort-Rast, Schließvorgang und 24V-Stromversorgung. Welcher TS 5000 für welchen Einsatz?Der TS 5000 RFS kombiniert Freilauffunktion mit integriertem Rauchmelder — die komfortabelste Lösung für barrierefreie Brandschutztüren. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

GEZE GC 151 Sturzrauchschalter – Das Herzstück jeder GEZE Feststellanlage Optischer Rauchmelder mit Auslösevorrichtung für alle GEZE Feststellanlagen FA GC 150 | Sturzmontage über der Tür | 24V DC | Art.-Nr. 103555 Kurz & Knapp: Der GEZE GC 151 ist der Sturzrauchschalter für alle GEZE Feststellanlagen des Systems FA GC 150. Er vereint optischen Rauchmelder, Auslösevorrichtung und Rauchschalterzentrale in einem Bauteil. Bei Raucherkennung löst er die Feststellung aus – die Brandschutztür schließt selbsttätig. Alarmschwellennachführung, integrierte Leitungsüberwachung, Anschluss von Deckenmeldern und Funkmodul GC 171. DIBt-zugelassen, Tauschzyklus 8 Jahre nach DIN 14677. Pflicht-Ersatzteil für alle GEZE R-Gleitschienen, E-Gleitschienen und Gestänge-Feststellanlagen. GEZE GC 151 – Sturzrauchschalter mit integrierter Auslösevorrichtung Der GEZE GC 151 ist das zentrale Bauteil jeder GEZE Feststellanlage FA GC 150. Er wird unmittelbar über der Tür am Sturz montiert und übernimmt drei Funktionen gleichzeitig: Raucherkennung, Signalauswertung und Steuerung der Feststellvorrichtung. Im Normalbetrieb versorgt der GC 151 die angeschlossene Feststellvorrichtung mit 24V DC. Bei Raucherkennung, Stromausfall oder manueller Auslösung (Handtaster/Prüftaste) unterbricht er die Versorgung – die Feststellvorrichtung gibt die Tür frei und der Türschließer schließt die Brandschutztür selbsttätig. Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst – bei R-Gleitschienen direkt in die Schiene, bei separaten Rauchschalterzentralen (RSZ 6, RSZ 7) in das RSZ-Gehäuse. Über die Klemmenleisten KL1, KL2 und KL3 werden Feststellvorrichtung, Deckenmelder, Handauslösetaster, Funkmodul und Alarmausgang angeschlossen. Lieferumfang: Sturzrauchschalter GC 151 (Platine mit Rauchkammer und Klemmenleisten) Staubschutzfolie (erst bei Inbetriebnahme entfernen) Vorteile des GEZE GC 151 Alles in einem Bauteil: Optischer Rauchmelder, Rauchschalterzentrale und Auslösevorrichtung auf einer kompakten Platine – kein separater Rauchmelder + separate Zentrale nötig Alarmschwellennachführung: Passt die Empfindlichkeit automatisch an langsam zunehmende Verschmutzung an – reduziert Fehlalarme, verlängert die Einsatzdauer Selbstrückstellend: Nach Belüftung der Rauchkammer kehrt der GC 151 automatisch in den Normalbetrieb zurück – keine manuelle Rückstellung nötig Integrierte Leitungsüberwachung: Überwacht die Kabelverbindungen zu Deckenmeldern und Handauslösetastern mittels 43 kΩ Abschlusswiderständen – erkennt Kabelbrüche sofort Erweiterbar: Bis zu 3 Deckenmelder (GC 152/153/ORS 142) und 6 Funkgeräte (über GC 171) anschließbar LED-Diagnose: Mehrfarbige Zustandsanzeige (grün/rot/gelb) signalisiert Normalbetrieb, Alarm, Verschmutzung und Fehler auf einen Blick Abwärtskompatibel: Ersetzt den Vorgänger ORS 141 – Leitungsüberwachung per Jumper J3 deaktivierbar für Altanlagen Potentialfreier Alarmausgang: Relaiskontakt (Wechsler, max. 24V DC, 1A) zur Weiterleitung an Gebäudeleittechnik oder Alarmanzeige Technische Daten BezeichnungSturzrauchschalter GC 151 Artikelnummer / ID103555 FunktionsprinzipStreulicht, Alarmschwellennachführung, keine Alarmspeicherung (selbstrückstellend) Eingangsspannung24V DC EinbaulageWand-(Sturz-)montage, waagerecht Ausgang FeststellvorrichtungTransistorausgang, kurzschlussfest Zusatzmelder (Decken)Deckenmelder in 3-Leitertechnik (GC 152, GC 153, ORS 142) LeitungsüberwachungAbschaltbar (Jumper J3), 43 kΩ Abschlusswiderstände HandauslösetasterAnschließbar (KL2, Klemme 5+6), Leitungsüberwachung via 43 kΩ AlarmausgangPotentialfreier Relaiskontakt PrüftasteAbschaltung der Feststellung, Reset des Rauchschalters MeldertestPrüfaerosol oder Prüftaste SchutzklasseII SchutzartIP20 (nur für trockene Räume) Umgebungstemperatur-5 °C bis 50 °C Tauschzyklus8 Jahre (DIN 14677) NormenDIN EN 14637, DIN EN 1155, EN 54-7, DIBt-zugelassen Funktionsprinzip: Streulicht mit Alarmschwellennachführung Der GC 151 arbeitet nach dem Streulichtprinzip: In der Messkammer sind ein Lichtsender und ein Lichtempfänger so angeordnet, dass im Normalzustand kein Licht auf den Empfänger fällt. Gelangen Rauchpartikel in die Kammer, streuen sie das Licht auf den Empfänger – der Rauchmelder löst aus. Alarmschwellennachführung: Der GC 151 kompensiert langsam zunehmende Verschmutzung der Messkammer automatisch. Staubablagerungen, die sich über Monate ansammeln, werden als Grundverschmutzung erkannt und die Alarmschwelle nachgeführt. Erst bei sprunghaftem Anstieg (= Rauch) wird Alarm ausgelöst. Das reduziert Fehlalarme erheblich. Keine Alarmspeicherung: Sobald kein Rauch mehr in der Messkammer ist, kehrt der GC 151 selbsttätig in den Normalbetrieb zurück. Die Feststellvorrichtung kann sofort wieder aktiviert werden. Wichtig: Die Messkammer darf nicht geöffnet werden. Ist der Rauchmelder verschmutzt, muss er komplett ausgetauscht werden – eine Reinigung ist nicht möglich. Systemaufbau: GC 151 im GEZE FA GC 150 System Der GC 151 ist die zentrale Steuereinheit des GEZE Feststellanlagen-Systems FA GC 150. Er verbindet alle Komponenten und steuert die Feststellvorrichtung: KomponenteFunktionAnschluss am GC 151 GC 151 (Sturzrauchschalter)Rauchmelder + Auslösevorrichtung + Steuerung— Netzteil (RSZ 6 / RSZ 7 / in R-Gleitschiene)Energieversorgung 230V AC → 24V DCKL1: 24V + GND Feststellvorrichtung (intern)Hält die Tür offen, gibt bei Alarm freiKL3: GND + HOD Feststellvorrichtung (extern)E-Gleitschiene, Gestänge, HaftmagnetKL1: GND + HOD Deckenmelder (GC 152, GC 153, ORS 142)Zusätzliche Rauchüberwachung an der DeckeKL2: 24V + GND + AS Handauslösetaster (UTA / AS 500)Manuelle Auslösung der FeststellungKL2: 24V + MRB Funkmodul GC 171Kabellose Anbindung von GC 172/173/175KL1 + KL2 (alle Klemmen) AlarmausgangWeiterleitung an GLT / AlarmanzeigeKL2: AL_NC + AL_COM + AL_NO Zwei FSA-Varianten mit GC 151: Separate RSZ 6/RSZ 7: GC 151 sitzt im RSZ-Gehäuse an der Wand, steuert externe Feststellvorrichtungen (E-Gleitschiene, Gestänge, Haftmagnet) Integrierte Feststellanlage: GC 151 sitzt in der R-Gleitschiene oder R-ISM-Gleitschiene, Feststellung ist direkt in der Schiene integriert LED-Diagnose: Zustands- und Fehleranzeige Die mehrfarbige LED am GC 151 signalisiert den aktuellen Betriebszustand. Wichtig für die monatliche Funktionsprüfung und Fehlerdiagnose: Zustand / FehlerLEDBedeutung SpannungslosausKeine Versorgung – Feststellung deaktiviert, Tür schließt NormalbetriebGrünAlles in Ordnung, Feststellung aktiv Verschmutzung (Warnung)Rot/Grün abwechselndRauchschalter sollte ausgetauscht werden Verschmutzungsgrenze erreichtRot/Grün abwechselndRauchschalter muss ausgetauscht werden, Feststellung deaktiviert Fehler SturzrauchschalterRot (dauernd)GC 151 defekt – muss getauscht werden Kurzschluss am FeststellausgangRot (dauernd)Feststellvorrichtung prüfen, Verkabelung kontrollieren Versorgungsspannung zu kleinRot (dauernd)Netzteil / RSZ prüfen Leitungsbruch HandauslösetasterRot (dauernd)Kabelverbindung zum Handtaster prüfen (nur bei aktiver Leitungsüberwachung) Leitungsbruch DeckenmelderRot (dauernd)Kabelverbindung zu Deckenmelder(n) prüfen (nur bei aktiver Leitungsüberwachung) Handauslösetaster betätigtGelbUTA / AS 500 wurde gedrückt Prüftaste betätigtGelbPrüfmodus aktiv (mind. 10 s halten) Alarm RauchmelderRot (dauernd)Rauch erkannt – Feststellung ausgelöst, Tür schließt Anschlussklemmen und Jumper-Konfiguration Der GC 151 hat drei Klemmenleisten (KL1, KL2, KL3) und drei konfigurierbare Jumper: KlemmeBelegungFunktion KL1-124VVersorgungsspannung + KL1-2GNDVersorgungsspannung − KL1-3GNDExterne Feststellvorrichtung − KL1-4HODExterne Feststellvorrichtung + (Hold Open Device) KL2-524VHandauslösetaster / Deckenmelder Versorgung KL2-6MRBHandauslösetaster (Manual Release Button) KL2-724VDeckenmelder Versorgung KL2-8GNDDeckenmelder GND KL2-9ASDeckenmelder Signal (Additional Sensor) KL2-10AL_NCAlarmausgang (Normally Closed) KL2-11AL_COMAlarmausgang (Common) KL2-12AL_NOAlarmausgang (Normally Open) KL3-1/2GND/HODInterne Feststellvorrichtung (R-Gleitschiene) Jumper-Konfiguration: JumperStellung 1-2Stellung 2-3 J1Ohne Deckenmelder (Standard)Mit Deckenmelder J2Ohne HandauslösetasterMit Handauslösetaster J3Ohne Leitungsüberwachung (nur für ORS 141 Ersatz!)Mit Leitungsüberwachung (Auslieferungszustand) Hinweis: Vor dem Ändern der Jumper-Einstellung die Versorgungsspannung ausschalten (KL1 abziehen). Die neue Einstellung wird erst nach Spannungswiederkehr aktiv. Kompatible Feststellanlagen und Türschließer Der GC 151 ist kompatibel mit allen Feststellvorrichtungen des GEZE FA GC 150 Systems: KategorieFeststellanlage / TürschließerFeststellvorrichtung Obenliegende TürschließerTS 4000 E, TS 4000 E-ISGestänge, elektrohydraulisch TS 4000 EFSGestänge mit Freilauf, elektrohydraulisch TS 5000 EFSGleitschiene mit Freilauf, elektrohydraulisch E-Gleitschiene (TS 5000)Elektromagnetisch E-ISM-Gleitschiene (TS 5000)2-flg., elektromagnetisch, Schließfolge ISM-EFS-Gleitschiene (TS 5000)2-flg., Freilauf, elektrohydraulisch E-Gleitschiene BoxerElektromagnetisch Boxer EFSFreilauf, elektrohydraulisch Integrierte FeststellanlagenTS 4000 R, TS 4000 RFSGestänge, elektrohydraulisch + Rauchmelder TS 4000 R-IS2-flg., elektrohydraulisch + Rauchmelder TS 5000 RR-Gleitschiene, elektromagnetisch TS 5000 R-ISM (/G/S/0)R-ISM-Gleitschiene, 2-flg., elektromagnetisch TS 5000 R-ISM-EFS2-flg., Freilauf, elektrohydraulisch TS 5000 RFS / RFS-KBGleitschiene, Freilauf, elektrohydraulisch Deckenmelder GC 152, GC 153 und ORS 142 mit Leitungsüberwachung Alle Deckenmelder werden über den Relaissockel GC 150 B (bei GC 152/153) oder den Sockel ORS 143 A (bei ORS 142) an den GC 151 angeschlossen. Die Bauartgenehmigung fordert die Leitungsüberwachung zu den Deckenmeldern. MelderArt.-Nr.PrinzipSockelAbmessungen (Ø×H) GC 152 Rauchmelder139850 (weiß) / –Streulicht, Alarmschwellennachführung, EN 54-7GC 150 B110 × 67 mm GC 153 Temperaturmelder139881 (weiß) / –57 °C Alarm, EN 54-5 Klasse A1RGC 150 B110 × 67 mm ORS 142 Rauchmelder (Hekatron)–Streulicht + Temperaturfühler (70 °C), IP42ORS 143 A80 × 66 mm Leitungsüberwachung im Detail Die Leitungsüberwachung stellt sicher, dass ein Kabelbruch zwischen GC 151 und Deckenmelder sofort erkannt wird. Sie ist aktiv wenn: Jumper J3 am GC 151 auf Stellung 2-3 steht (Auslieferungszustand) Die Sollbruchstelle im ersten Relaissockel GC 150 B getrennt ist Die Sollbruchstelle im letzten Relaissockel GC 150 B nicht getrennt ist Relaissockel GC 150 B – Aufbau: Enthält die Abschlusswiderstände (2 × 43 kΩ) für die Leitungsüberwachung und den Alarmwiderstand Widerstände sitzen auf einer Leiterplatte im Inneren des Sockels Sollbruchstelle: 3 mm Schraubendreher durch Loch auf der Rückseite → in den Schlitz stecken und drehen → Verbindung zu den Widerständen bricht Der sichtbare Widerstand ist der Alarmwiderstand – dieser darf NICHT getrennt werden! Anschluss (3-Leitertechnik): GC 151 Klemme KL2-7 (24V) → Sockel 24V GC 151 Klemme KL2-8 (GND) → Sockel GND GC 151 Klemme KL2-9 (AS) → Sockel ASin/ASout (Durchschleifen bei mehreren Meldern) Leitungsverlegung ASin und ASout muss getrennt oder geschützt erfolgen Anschluss des ersten Deckenmelders nicht als parallele Stichleitung (Hin- und Rückleitung nicht im selben Kabel) Meldertest (GC 152 / ORS 142): Testmagnet in die Nähe des Magnetsensors (hinter GEZE-Logo) bringen. Der Meldertest mittels Testmagnet prüft die elektrischen Komponenten. Die regelmäßige Prüfung der Feststellanlage ist zusätzlich mit Prüfaerosol durchzuführen. GC 153 als Sturzmelder-Ersatz: Ist der GC 151 Störgrößen ausgesetzt, kann ein GC 153 über der Tür als Sturzmelder montiert werden (Befestigungskonsole DM GC, ID 150264). Die Rauchkammer des GC 151 wird dabei mit Staubschutzkappe geschützt. Nicht zulässig in Rettungswegen – dort ausschließlich optische Rauchmelder. Anzahl und Montage der Brandmelder Die DIBt-Bauartgenehmigung regelt exakt, wie viele Brandmelder an einer Feststellanlage montiert werden müssen. Entscheidend sind die Sturzhöhe h (Abstand Sturzunterkante bis Decke/Unterdecke) und die Öffnungsweite der Drehflügeltür. SituationSturzrauchschalter (GC 151)Deckenmelder (GC 152/153/ORS 142) h < 100 cm auf beiden Seiten und Öffnungsweite < 300 cm1× (über Gangflügel, eine Seite)Nicht erforderlich h ≥ 100 cm auf mindestens einer Seite oder Öffnungsweite ≥ 300 cm1× (über Gangflügel, eine Seite)Je 1× pro Seite der Rauchdurchtrittsöffnung (= 1 Melderpaar) Montageregeln Sturzrauchschalter (GC 151): Wird unmittelbar über der Tür montiert, bei 2-flügeligen Türen über dem Gangflügel Nur für Wandmontage (Sturz) geeignet – nicht an der Decke Mindestabstand 1 cm zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil Bei Störgrößen (Dampf, Staub, Betauung): Rauchkammer mit Staubschutzkappe abdecken und zusätzlichen Temperaturmelder GC 153 als Sturzmelder über der Tür montieren (Befestigungskonsole DM GC, ID 150264) Nicht zulässig in Rettungswegen: Temperaturmelder als alleiniger Sturzmelder – dort ausschließlich optische Rauchschalter Montageregeln Deckenmelder (GC 152/GC 153/ORS 142): Deckenmontage, Abstand zur Wand: 50–250 cm Abstand zu jeglichen Installationen: mindestens 50 cm Mindestabstand 1 cm zu darüber liegenden Bauteilen Bei h > 500 cm auf einer Seite: Deckenmelder alternativ an Kragarm 50 cm vor der Wand, mindestens 350 cm über Sturzunterkante Bei besonderen Deckensituationen (schräge Decken, Unterdecken, Galerien): Brandmelder dort anbringen, wo zuerst eine größere Rauchkonzentration zu erwarten ist Im Regelfall: mindestens 1 Melderpaar (je 1 Deckenmelder auf jeder Seite der Rauchdurchtrittsöffnung) Klebemontage ist normativ nicht zulässig – ausschließlich Schraubmontage. Kabellose Erweiterung: Funkmodul GC 171 Das Funkmodul GC 171 (Art.-Nr. 163051) ermöglicht die kabellose Anbindung von bis zu 6 Funkgeräten an den GC 151 – ideal für Nachrüstung und denkmalgeschützte Bauten. FunkgerätArt.-Nr.FunktionBatterie GC 171 Funkmodul163051Zentrale Funkeinheit am GC 15124V DC (vom GC 151) GC 172 Funkrauchmelder159656 / 195522Kabelloser optischer Rauchmelderca. 8 Jahre GC 173 Funktemperaturmelder195523Kabelloser Temperaturmelder (57 °C)ca. 8 Jahre GC 175 Funkeingabemodul163068Kabelloser HandauslösetasterBatteriebetrieben Technische Daten GC 171: Frequenz 868,15–869,85 MHz, 7 Kanäle, FSK-Modulation, max. 6 Teilnehmer, Reichweite 10 m (100 m Freiraum), Signalperiode 60 s, integrierte Antenne. Installation: Am GC 151 Jumper J1 und J2 abziehen, J3 auf Stellung 2-3 setzen. GC 171 per Kabel (max. 3 m) an den GC 151 anschließen. Schalter SW2 am GC 171 auf ON stellen. Montagehinweise ESD-Schutz: Der GC 151 ist ein empfindliches elektronisches Bauteil. Erst unmittelbar vor der Montage aus der Schutzverpackung nehmen. Keine elektronischen Bauteile anfassen. Elektrostatische Entladung vermeiden. Einbau: Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst (R-Gleitschiene oder RSZ-Gehäuse). Vor dem Einbau die Spannungszufuhr unterbrechen. Staubschutz: Die Staubschutzfolie/Staubschutzkappe erst bei der Inbetriebnahme entfernen. Nach Einbau sicherstellen, dass kein Staub in die Messkammer gelangt. Verschmutzung verkürzt die Lebensdauer erheblich. Montageort: Nur für Wandmontage (Sturz über der Tür). Zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil mindestens 1 cm Abstand einhalten. Netzanschluss: Muss durch eine Elektrofachkraft erfolgen. 230V-Zuleitung doppelt isoliert, mindestens 8 mm in den Anschlussraum einführen. Bauseitig Leitungsschutzschalter 16 A vorsehen. Störgrößen: Ist der GC 151 Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung ausgesetzt → Rauchkammer mit Staubschutzkappe abdecken und stattdessen Temperaturmelder GC 153 als Sturzmelder verwenden. Prüfung und Inbetriebnahme Inbetriebnahme (3 Schritte): Netzspannung einschalten → LED des GC 151 leuchtet grün Staubschutzfolie/-kappe des Rauchschalters und der Feststellanlage entfernen Schutzabdeckungen der Deckenmelder entfernen Funktionsprüfung GC 151 mit Prüfaerosol: Prüftaste betätigen → LED wechselt von grün nach gelb. Warten bis LED wieder grün leuchtet Türflügel ganz öffnen → Feststellanlage hält den Flügel in der Offenlage Prüfaerosol im Abstand von ca. 15 cm in die freie Rauchöffnung sprühen: kurze 1-Sekunden-Sprühstöße im Abstand von 1 Sekunde, dabei die obere Rauchöffnung abdecken Rauchmelder muss auslösen: LED wechselt von grün auf rot, Tür schließt Gesamte Prüfung innerhalb von 2 Minuten durchführen! Nur rückstandslos verflüchtigendes Prüfaerosol verwenden. Inbetriebnahme-Prüfung bei 1-flügeliger Tür: Türflügel ganz öffnen, Feststellanlage hält den Flügel Prüftaste betätigen → LED gelb, ca. 10 s → Tür schließt und schnappt in die Falle Ggf. Ausrückmoment in der Offenlage einstellen (nach EN 1155: 40–120 Nm bei 90°) Abnahme und Wartung nach DIN 14677 Der GC 151 ist Bestandteil einer Feststellanlage. Es gelten die Anforderungen der DIN 14677-1 (Instandhaltung) und DIN 14677-2 (Fachkraft): PflichtIntervallWerPrüfumfang AbnahmeprüfungVor ErstinbetriebnahmeAutorisierte GEZE-Fachkraft oder DIBt-PrüfstelleGerätekombination, Kennzeichnung, Funktion, Schließvorgang Monatliche FunktionsprüfungMonatlichEingewiesene Person (Betreiber)Handauslösung, Rauchmelder-Prüfung, Schließvorgang, LED-Zustand Vierteljährliche PrüfungNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatlich, reduzierter Turnus Jährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion, Dokumentation, Bauartgenehmigung prüfen Rauchschalter-TauschAlle 8 JahreFachkraftGC 151 komplett tauschen (Art.-Nr. 103555) Monatliche Funktionsprüfung umfasst (nach GEZE FA GC 150 Dokumentation): Prüfung der Handauslösung (Taster oder manuelles Ausrücken) Prüfung der Rauchmelder-Auslösung mit Prüfaerosol Prüfung der automatischen Rückstellung nach Alarm Prüfung, ob Umgebungseinflüsse die Feststellanlage beeinträchtigen Prüfung, ob Tür nach Auslösung selbsttätig in die Falle schließt Dokumentation im GEZE Prüfbuch (Art.-Nr. 079141) Jährliche Wartung zusätzlich: Übereinstimmung mit Bauartgenehmigung und Dokumentation prüfen Funktionsrelevante Teile reinigen (Messkammer darf NICHT geöffnet werden!) Auslösung bei Energieausfall und bei Entfernen eines Brandmelders prüfen Bei Funkkomponenten: Verbindungsqualität und Batterieladung prüfen Austausch eines GEZE ORS 141 durch GC 151 Der GC 151 ersetzt den Vorgänger ORS 141 (GEZE) in Bestandsanlagen. Da der ORS 141 keine Leitungsüberwachung hatte, muss diese am GC 151 deaktiviert werden: Versorgungsspannung abschalten (KL1 abziehen) Jumper J3 auf Stellung 1-2 setzen (= ohne Leitungsüberwachung) GC 151 einsetzen und Versorgung wiederherstellen Wichtig: Die Deaktivierung der Leitungsüberwachung ist ausschließlich bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung (ORS 141) zulässig. In Neuanlagen muss die Leitungsüberwachung aktiv bleiben (Jumper J3 auf Stellung 2-3, Auslieferungszustand). Hinweis: Wird ein ORS 141 durch einen GC 151 ersetzt, ist zu prüfen ob eine Neuabnahme nach aktuell gültiger Bauartgenehmigung erforderlich ist. Wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war → Neuabnahme. Gegenseitiges Auslösen von zwei Feststellanlagen Zwei benachbarte Feststellanlagen können so verdrahtet werden, dass sie sich gegenseitig auslösen: Löst ein Rauchmelder aus, schließen beide Türen. Diese Konfiguration ist relevant bei gegenüberliegenden Brandschutztüren in einem Flur. Anschluss: Der Alarmkontakt (KL2, Klemme 10–12) des einen GC 151 wird mit dem Eingang MRB (Klemme 6) des anderen GC 151 verbunden – und umgekehrt. Bei beiden Sturzrauchschaltern den Jumper J1 abziehen. Die Bauartgenehmigung fordert die Leitungsüberwachung zwischen den beiden Sturzrauchschaltern (43 kΩ Abschlusswiderstand an jedem Alarmausgang). Fehlersuche und Troubleshooting LED aus – Feststellanlage ohne FunktionKeine Versorgungsspannung. Prüfen: Netzstecker, Leitungsschutzschalter 16 A bauseitig, Netzteil. Bei R-Gleitschiene: 230V-Anschluss an der Gleitschiene prüfen. Ausgangsspannung am Netzteil messen: 24V ±0,5V DC, max. 260 mA. LED dauerhaft Rot – Feststellung aufgehoben, Tür schließtBei dauerhaft roter LED ist die Feststellung aufgehoben: Der GC 151 unterbricht die Versorgung der Feststellvorrichtung, der Türschließer schließt die Tür. Die Tür lässt sich nicht mehr feststellen (offen halten). Mehrere Ursachen möglich, systematisch eingrenzen: Rauch in der Messkammer: Raum belüften, abwarten ob der GC 151 selbst zurückstellt (selbstrückstellend, keine Alarmspeicherung) Verschmutzungsgrenze überschritten: GC 151 tauschen (Art.-Nr. 103555). Hinweis: Vor dem Dauerrot zeigt sich die Verschmutzung meist durch rot/grün abwechselnd – dann ist noch Zeit zum Bestellen Kurzschluss Feststellausgang: Verkabelung zwischen GC 151 (KL1 Klemme 3+4 oder KL3) und Feststellvorrichtung prüfen. Feststellvorrichtung von KL1/KL3 trennen → wenn LED wieder grün: Kurzschluss in der Feststellvorrichtung oder Verkabelung Versorgungsspannung zu niedrig: 24V am KL1 (Klemme 1+2) messen. Unter 20V → Netzteil defekt oder überlastet Leitungsbruch Handtaster: Nur bei aktiver Leitungsüberwachung (J3 auf 2-3). Kabel zum UTA prüfen. 43 kΩ Widerstand am Leitungsende vorhanden? Leitungsbruch Deckenmelder: Nur bei aktiver Leitungsüberwachung. Kabelverbindung ASin/ASout prüfen. Sollbruchstelle im letzten Sockel GC 150 B darf nicht getrennt sein LED Rot/Grün abwechselnd – was bedeutet das?Verschmutzungswarnung. Die Alarmschwellennachführung hat ihre Kompensationsgrenze erreicht. Der GC 151 funktioniert noch, aber die Restlebensdauer ist begrenzt. Zeitnah tauschen – spätestens bei der nächsten jährlichen Fachprüfung. LED Gelb – Tür schließt kurz und öffnet wiederPrüftaste oder Handauslösetaster wurde betätigt. Die Prüftaste schaltet die Feststellung für mindestens 10 s ab. Danach kehrt der GC 151 in den Normalbetrieb zurück. Wenn dauerhaft gelb: Handauslösetaster (UTA) auf Kurzschluss prüfen. Deckenmelder löst aus, aber GC 151 reagiert nichtJumper J2 prüfen: muss auf Stellung 2-3 stehen ("mit Deckenmelder"). Verkabelung ASin/ASout am Sockel GC 150 B und am GC 151 (KL2 Klemme 7+8+9) prüfen. Sollbruchstelle im ersten Sockel muss getrennt sein. Feststellanlage löst bei Bauarbeiten ständig ausBaustaub gelangt in die Messkammer. Sofortmaßnahme: Staubschutzkappe auf die Rauchkammer des GC 151 setzen. Nach Abschluss der Bauarbeiten Kappe entfernen und Funktionsprüfung durchführen. Alternativ bei dauerhaften Störgrößen: GC 153 Temperaturmelder als Sturzmelder montieren. Nach Tausch ORS 141 → GC 151: LED dauerhaft RotLeitungsüberwachung nicht deaktiviert. Jumper J3 auf Stellung 1-2 setzen (ohne Leitungsüberwachung). Vorher: Versorgungsspannung abschalten (KL1 abziehen), Jumper umstecken, Spannung wiederherstellen. Der ORS 141 hatte keine Leitungsüberwachung – der GC 151 erkennt die fehlenden 43 kΩ Widerstände als Leitungsbruch. Funkmodul GC 171: Status-LED dauerhaft GelbAlle Funkverbindungen wurden gelöscht. GC 171 in den Modus "Funkverbindung einrichten" schalten (Taster PB1) und die Funkgeräte neu einlernen. Funkgeräte-LEDs zeigen die Verbindungsqualität: grün = gut, gelb = ausreichend, rot = schlecht (Position optimieren). GC 172 Funkrauchmelder: LED blinkt OrangeBatterie 1 oder 2 entladen. Beide Batterien immer gemeinsam tauschen. Einrichtungsschalter (6) des Funkmelders dabei nicht betätigen. Nach Batteriewechsel: bis zu 1 Minute warten bis der Melder betriebsbereit ist. Häufige Fragen zur Auswahl des richtigen Rauchmelders GC 151 oder GC 152 – welchen Rauchmelder brauche ich?Der GC 151 ist der Sturzrauchschalter direkt über der Tür – er ist das Herzstück und in jeder GEZE Feststellanlage Pflicht. Der GC 152 ist ein zusätzlicher Deckenrauchmelder, der bei langen Fluren, hohen Sturzhöhen (>100 cm) oder großen Öffnungsweiten (>300 cm) zusätzlich montiert wird. Der GC 151 ist immer da, der GC 152 erweitert die Überwachung. GEZE GC 152 oder Hekatron ORS 142 als Deckenmelder?Beide sind im FA GC 150 System zugelassen. Der GC 152 hat den Relaissockel GC 150 B mit integrierter Leitungsüberwachung und Alarmschwellennachführung. Der ORS 142 ist der herstellerübergreifende Standard (IP42, -20 bis 60 °C) und auch mit dormakaba-Systemen kompatibel. Für reine GEZE-Anlagen empfiehlt sich der GC 152, bei gemischten Beständen der ORS 142. Wann einen Temperaturmelder GC 153 statt Rauchmelder?In Bereichen mit Störgrößen: Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung (Werkstätten, Küchen). Der GC 153 löst bei 57 °C aus statt bei Rauchpartikeln. Wichtig: In Flucht- und Rettungswegen sind ausschließlich optische Rauchmelder vorgeschrieben – dort darf kein Temperaturmelder als Sturzmelder verwendet werden. Kabelgebundene Deckenmelder oder Funk (GC 172)?Kabelgebundene GC 152/GC 153 sind robuster, brauchen keinen Batteriewechsel und haben eine direkte Leitungsüberwachung. Funkrauchmelder GC 172 (über GC 171) sind ideal bei Nachrüstung, denkmalgeschützten Bauten oder wenn keine Kabelverlegung möglich ist. Batterie-Tausch alle 8 Jahre nötig (GC 172). Brauche ich eine separate RSZ 6/RSZ 7 oder reicht die R-Gleitschiene?Bei integrierten Feststellanlagen (TS 5000 R, RFS, R-ISM) sitzt der GC 151 direkt in der R-Gleitschiene – keine separate RSZ nötig. Bei externen Feststellvorrichtungen (E-Gleitschiene, Gestänge TS 4000 E) brauchen Sie ein RSZ-Gehäuse (RSZ 6 oder RSZ 7) als Aufnahme für den GC 151 und das Netzteil. Was kostet die Wartung einer Feststellanlage mit GC 151?Die DIN 14677 schreibt monatliche Funktionsprüfungen (Betreiber, nach Einweisung) und jährliche Fachprüfungen (autorisierte Fachkraft) vor. Prüfaerosol und Prüfbuch (Art.-Nr. 079141) als Verbrauchsmaterial. Der GC 151 selbst wird alle 8 Jahre getauscht. Meine Feststellanlage hat einen ORS 141 – muss ich sofort tauschen?Nicht sofort, aber bei der nächsten Fachprüfung wenn der 8-Jahres-Tauschzyklus erreicht ist oder die Verschmutzungsgrenze. Der GC 151 ist der direkte Nachfolger und abwärtskompatibel. Leitungsüberwachung per Jumper J3 deaktivieren. Prüfen ob eine Neuabnahme nach aktueller Bauartgenehmigung erforderlich ist. Häufig gestellte Fragen zum GEZE GC 151 Wann muss der GC 151 getauscht werden?Nach DIN 14677 alle 8 Jahre. Das Herstelldatum steht auf dem Typenschild. Bei Verschmutzungswarnung (LED rot/grün abwechselnd) kann ein früherer Tausch nötig sein. Die Alarmschwellennachführung kompensiert normale Verschmutzung, aber irgendwann ist die Grenze erreicht. Kann ich den GC 151 reinigen statt tauschen?Nein. Die Messkammer darf nicht geöffnet werden. Der GC 151 ist ein Verschleißteil mit definiertem Tauschzyklus. Bei Verschmutzung: komplett durch neuen GC 151 (Art.-Nr. 103555) ersetzen. Mein GC 151 zeigt dauerhaft Rot – was tun?Mögliche Ursachen: Rauch in der Messkammer (belüften), Verschmutzungsgrenze erreicht (tauschen), Fehler der Elektronik (tauschen), Kurzschluss am Feststellausgang (Verkabelung prüfen), Versorgungsspannung zu niedrig (Netzteil prüfen), Leitungsbruch (Kabel zu Deckenmeldern/Handtaster prüfen). Brauche ich zusätzlich einen Handauslösetaster?Bei Feststellanlagen die sich von Hand auslösen lassen (Türflügel manuell schließbar): optional. Bei Feststellanlagen die nicht von Hand ausgelöst werden können (TS 4000 RFS, TS 5000 RFS/RFS-KB, TS 5000 R-ISM-EFS, Slimdrive EMD F/R-IS): ein Handauslösetaster (UTA, AS 500) ist vorgeschrieben. Kann ich einen ORS 141 durch den GC 151 ersetzen?Ja. Der GC 151 ist abwärtskompatibel. Die Leitungsüberwachung muss per Jumper J3 deaktiviert werden (Stellung 1-2), da Altanlagen mit ORS 141 keine Leitungsüberwachung hatten. Prüfen ob eine Neuabnahme erforderlich ist. Wie viele Deckenmelder kann ich anschließen?Deckenmelder (GC 152, GC 153 oder ORS 142) in 3-Leitertechnik. Die Bauartgenehmigung regelt die Anzahl und Positionierung nach Sturzhöhe und Öffnungsweite. Kann ich Funk-Rauchmelder an den GC 151 anschließen?Ja, über das Funkmodul GC 171 (Art.-Nr. 163051). Es werden bis zu 6 Funkgeräte unterstützt: GC 172 (Funkrauchmelder), GC 173 (Funktemperaturmelder), GC 175 (Funkeingabemodul/Handtaster). Was passiert bei Stromausfall?Fail-Safe: Die Feststellvorrichtung wird stromlos geschaltet, der Türschließer schließt die Tür. Bei Spannungswiederkehr geht der GC 151 automatisch in den Normalbetrieb (LED grün). Kann ich den GC 151 auch mit Hekatron-Deckenmeldern verwenden?Ja. Der ORS 142 (Hekatron) ist als Deckenmelder im GEZE FA GC 150 System zugelassen. Er wird über den Relaissockel ORS 143 A angeschlossen. Der GC 151 ist aber nur mit GEZE-eigenen oder in der Bauartgenehmigung aufgeführten Komponenten zugelassen. Ist der GC 151 für Außentüren geeignet?Nein. Die Schutzart IP20 und die Bauartgenehmigung gelten nur für trockene Innenräume. Feststellanlagen sind ausschließlich für Feuer- und Rauchschutztüren in Innenwänden zugelassen. Wie prüfe ich den GC 151 ohne Prüfaerosol?Über die Prüftaste am GC 151: Taste mindestens 10 Sekunden gedrückt halten. Die Feststellung wird abgeschaltet, die Tür muss schließen. Dies prüft aber nur die elektrische Funktion, nicht die Rauchkammer. Für die vollständige Prüfung nach DIN 14677 ist Prüfaerosol Pflicht.

GEZE Ganzmetall-Haftmagnet mit Unterbrecherdrucktaster 185 mm Magnet- und Distanzrohr verzinkt für Boden- und Wandmontage mit schwenkbaren Magnetkopf Ausführung in Grundlänge 185 mm Betriebsspannung 24 V DC, Stromaufnahme 60 mA Leistungsaufnahme 1,5 Watt Haltekraft 490 NHaftmagnet Magnetspule verzinkt (mit Grundplatte)
